Подключение мультируля с АСС
Первая часть тут www.drive2.ru/l/616409584227076329/
Долго я «курил» Эльзу, первое что я заметил это отличие (от обычного мультируля без АСС), а конкретнее иное Подключение шины Lin. На обычном мультируле lin приходит на BCM на пин17, на руле с ACC пин 36 (разъём T73b — белый).
На сколько я понял что lin шине просто не хватает скорости, поэтому на машинах с АСС и штатной сигнализацией эту шину разделили на две! (На 17пин по прежнему остались двери)
После переключения этого пина я немного удивился! На руле осталась активна только подсветка, в 09 блоке повисла ошибка по неправильной кодировке!
Немного погуглив нашёл я кодировку BCM (точнее нашёл полный LOG) от машины на которой АСС по штату! (Машина праворукая, с охраной штатной, сдвижкой на левой стороне …, воообщем сильно не такая как моя), закинул всю кодировку целиком и ! О чудо — куча ошибок в BCM, но руль ожил! Далее методом подбора и сравнения я пришёл к выводу что мне нужен 29байт, бит6 (но ещё возможно и бит5)! Поправил в родной кодировке этот байт и все заработало.
Важное отступление! Мультируля по заводу у меня небыло, как и круиз-контроля GRA.
Остался один не понятный мне нюанс!
После перехода с обычного мультируля на руль с АСС на кнопке включения АСС у меня дублировался Сигнал (horn).
И так: на машине без мультируля с подрулевого
T41/11 -> Bcm T73a/29 (это сигнал)
Т41/26 и Т41/29 идут на bcm и j623 (это Gra)
На машине с мультирулем и АСС
T41/11 -> в j623 (это GRA) !
А значит нам необходимо на T41/11 повесить Gra взяв его например из T41/26 или T41/29 (он там больше не нужен вообще )
Вообщем нужно на подрулевом 26или29пин переставить в 11
Также согласно схеме мультируля с АСС Провод GRA больше не должен идти в BCM!
Освободившийся провод из 11пина нужно аккуратно заизолировать!
Далее нужно физический заменить подрулевой (ну или как в моем случае только одну его часть)
После всех проделанных процедур руль с асс работает как и должен работать по заводу!
Получается что на машинах без мультируля сигнал холодным контактом управляется,
А на машинах с мультирулем сигнал управляется по Lin
Gra на BCM сейчас идёт в шине Can!
Далее наступает пора монтажа самого рада!

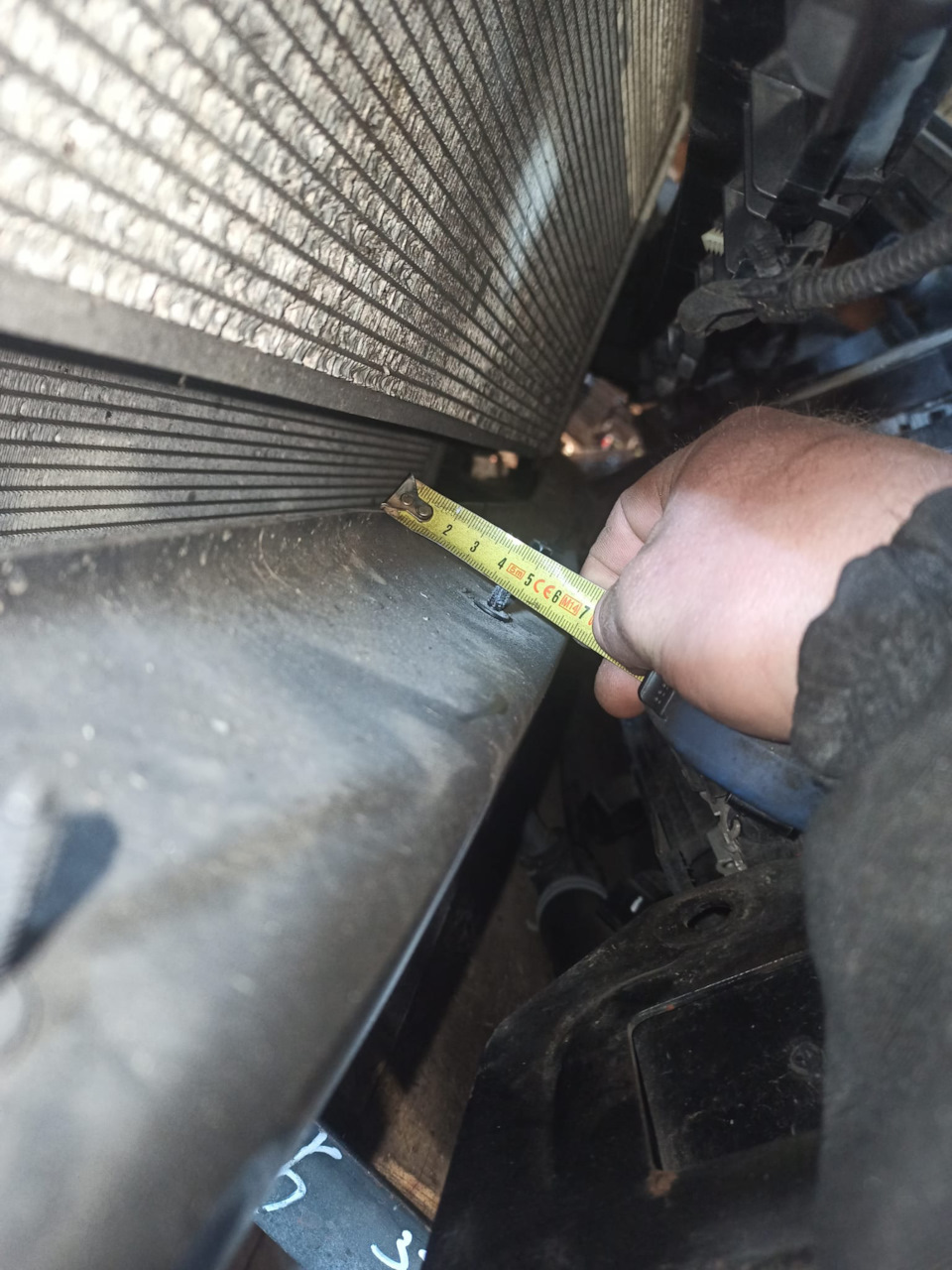

По штату нужно заменить силовой бруствер за бампером, так как на нашем нет шпилек! Но это не про нас! Звоним в Минск на разборку Виталию и просим замерять расстояние от края швеллера до центра шпильки!
Сверлим на указанном расстоянии отверстия, нарезаем резьбу М6, вкручиваем болты с низу.
Снаряжаем фишку на радар необходимыми проводами (can-привод, масса, и питание 15клемма)
Укладываем проводку МАКСИМАЛЬНО в штатном исполнении!
Ну и вроде как все! Прописываем радар в Getway, а вот в моторник он не прописывается…
Для меня было не секрет что машины которые поставлялись в Россию Евро5 НИКОГДА НЕ ОСНАЩАЛИСЬ АСС, а соотвественно Ecu не умеет общаться с мультирулем и радаром!
В этом вопросе есть решение у drsedoy, но очень мне не нравился тот факт что он не хотел сделать это удаленно, пришлось немножечко погуглить (причём именно погуглить при включённом vpn)…
На форуме t6forum.com я нашёл сообщения dnoermann о том что он сам разблокировал общение моторника с радаром, но без подробностей. Ну и как же я мог ему не написать? И так наступает томительная переписка и ожидание ответа от dnoermann, ну и параллельные поиски кусочков инфы. Натыкаюсь на polo forum на сообщение dnoermann о том как внести одно из изменений в прошивку моторника.
И тут dnoermann, посмотрев мой stoc софт сообщает мне какие конкретно изменения (как их найти в софте) и по какому они адресу!
И так в софте 03L 906 019 FK 9978 изменения:
(Если Ваш софт отличается по номеру или версии, изменения могут выглядеть немного по другому! )
1. Поиск CE FF FF 00 01 01 заменить последние 01 на 00
2. Поиск 02 00 01 FF FF заменить последние FF FF на 02 03
3. Поиск F7 29 10 заменить 29 на 2B
4. Поиск F7 09 03 01 заменить последние 01 на 03
Вооружившись информацией, договариваюсь с Juraded на субботу!

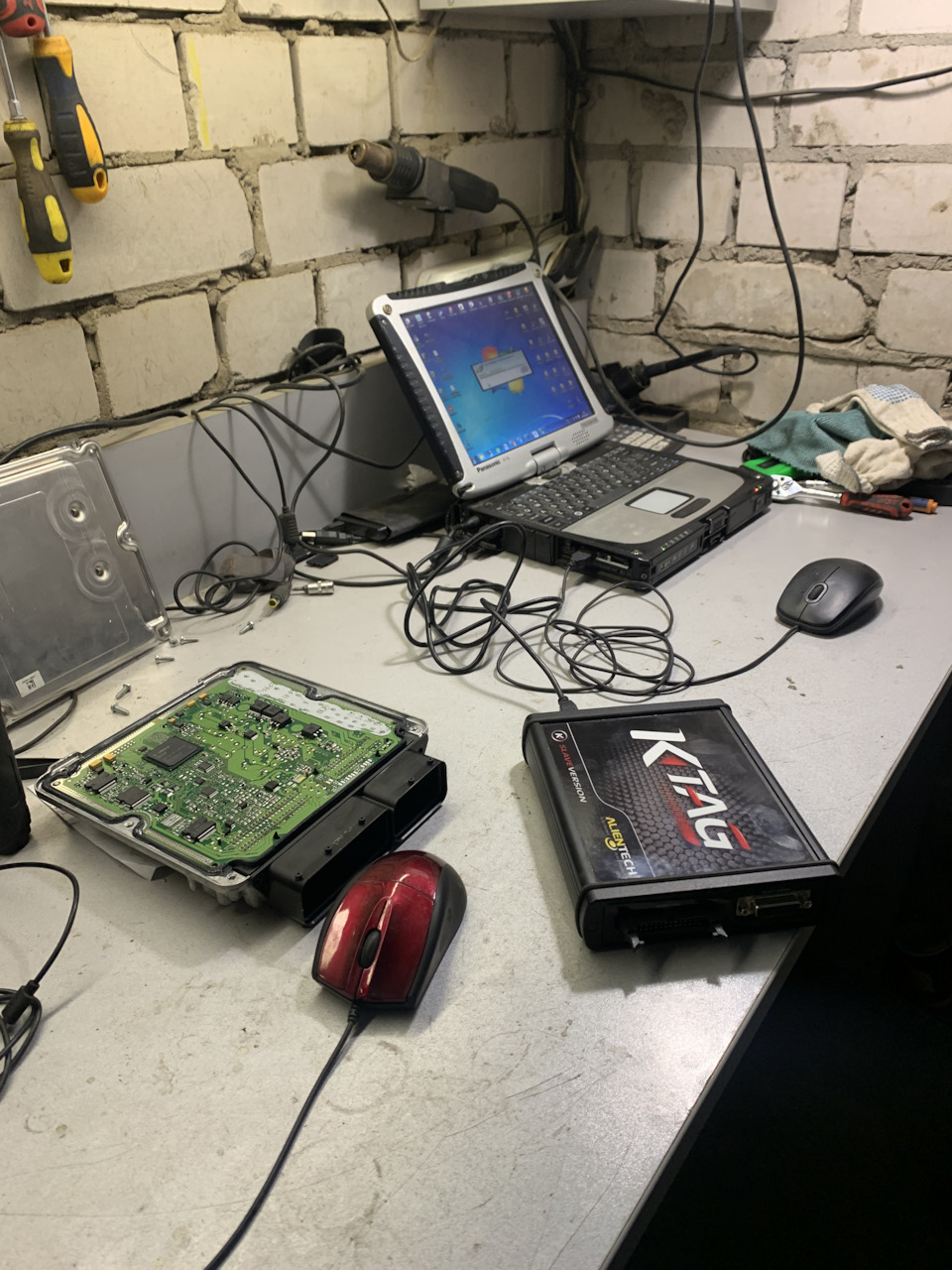

Снимаем моторник и на на операцию его! Максимально аккуратно (супер винтами) вскрываем блок (так как EDC17CP20 с высоким TPROT10 вычитать без вскрытия нет возможности), вычитываем его, вносим правки и льём все обратно!
Возможность кодирования сразу же появилась!
Настала пора снятия защиты компонетов с радара!
Как оказалось на словах много кто может, а когда вдаются в подробности 90% сами отсеиваются!
И тут я обращаюсь (по заранее подготовленному плану) к Pashustic !
15минут работы и все готово!
На сейчас в радар прописаны swap/fec 0-160км/ч, чего мне естественно мало, Pashustic обещал в дальнейшем переписать и тогда круиз будет работать 0-210км/ч!
Остался вопрос калибровки! Основная задача выставить радар горизонтально и перпендикулярно оси машины! Для этого на самом радаре есть зеркало, вспоминаем физику — угол падения=углу отражения!
Радар физический откалибрована, а вот откалибровать Odisом у меня так и не вышло, и тут на помощь опять пришёл Павел, немного потыкав кнопки в инжинерке, радар полностью в строю!
Осталось «покурить» вопрос Stop & Go, для этого жизненно необходим эл.ручник (EPB), так что у истории возможно кода-то появится продолжение!
Ах да, совсем забыл что параллельно со мной свой проект начал реализовывать morzze, а также я посоветовал ему Очень хорошего электрика в Москве (это все тот же Александр, которого я указывал в записи об установке Dsg) куда morzze поставил свою машину. И вот весь этот процесс который я описал мы были на связи и консультировались один с другим!
За время всего этого проекта мне пришлось пообщаться с: Германией, Чехией, Белорусией, Перу, Нидерландами, Москвой, Питером, Нижним-Новгородом, Краснодаром !
В плане получения информации это пожалуй (пока) самый сложный для меня проект!
Спасибо всем огромное кто помогал и консультировал столь надоедливого меня!
Огромную помощь оказали dnoermann, Pashustic, morzze, эллектрик Александр, Juraded, Виталий Минск
P.s. (10.05.2023) Немного подтянул свои знания в вопросе снятия Защиты компонентов. Есть решение по отлому CP !
Цена всего проекта без учета ошибок: 33800₽
Цена проекта с учетом ошибок: 57300₽(блок abs 7e0907379q поступает в продажу)
