Установка штатной аудиосистемы Dynaudio часть 1

Приветствую всех!

Придётся разделить рассказ об установки dynaudio на несколько частей, так как это действительно сложный процесс и есть нюансы о которых придётся рассказать.

Прошло уже пол года после установки dynaudio, почему раньше не написал? мой энтузиазм сильно угас после последнего разбора салона. Я давно мечтал улучшить звук в пассате, стоковые динамики в совокупностей с RNS-510 не давали мне того удовольствия от прослушивания музыки. Конечно не буду спорить есть люди которые за этот бюджет соберут что-то стоящее может даже звук будет лучше. Но я фанат стока и не люблю колхоз.

А теперь я расскажу как собирал этот комплект. Все началось ещё примерно в конце февраля 2020 года я случайно увидел объявления о продаже полного ну почти полного комплекта для установки dynaudio. Долго я ходил вокруг до около этого объявления и тут решаюсь написать Роме kolik-mk2 с Минска. Разговорись вроде разошлись на том что в Молдову наверно не реально выслать. Но после как переспал одну ночь с этой мыслю, я решаюсь всё-таки купить комплект dynaudio.

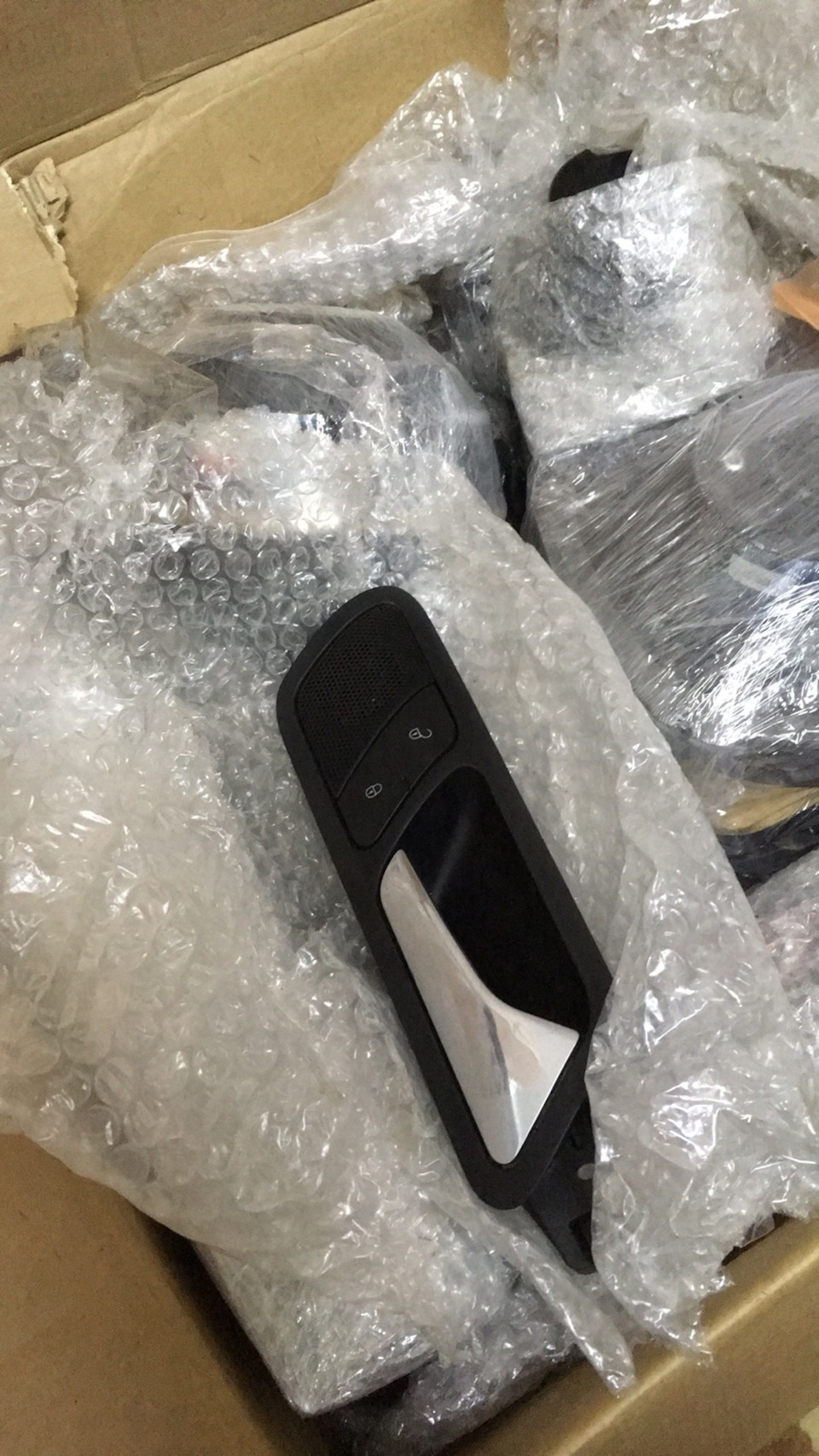

Если вы помните это начало COVID-19 и почта Белоруссии не оправляла посылки в Молдову. Думал ситуация с почтой изменится пока Рома отдавал на восстановление НЧ динамики. Но чудо не произошло. Это было грустно и пришлось направлять посылку на Питер моему другу Саше. Если кому интересно вес посылки составил около 15кг. Так как из-за COVID-19 наши маршрутки не ездили в Питер пришлось ждать, а ждать пришлось год. А тем временем я искал недостающий кронштейн платформы (3C0 035 933) который приобрёл у Миши zlumb, а вот клопы для установки платформы усилителя
(N90946001) я приобрёл уже у официального дилера в Молдове Rumeon под заказ с ожиданием 2 недели.
Да кстати мне повезло и усилитель мне попался на 600вт долбит будь здоров.

За информацию предоставленную ниже спасибо Pervakovcrea www.drive2.ru/l/508686581763146628/

Теперь того что нам потребуется:

1. Усилитель Dynaudio Lear
3C0035456F
Кстати, именно этот усилитель шёл до 2008 года и выходная мощность у него 600Вт, в отличие от 450Вт более свежих усилителей

2. Динамики передние
3С0035454В 2 штуки

3. Динамики высокочастотные передние
3С0035411D 2 штуки

4. Динамики высокочастотные задние
3С0035411Е 2 штуки

5. Динамики задние
3С0035453В 2 штуки

6. Площадка усилителя
1К0035883С

7. Кроштейн усилителя
3С0035933

8. Кожух усилителя
3С09718139В9

9. Гайка N 01508210 2 штуки

10. Болт N 90817003 2 штуки

11. Контакт в разъёмы усилителя
N 10335807 с запасом 40 штук

12. Контакт силовых проводов в разъём усилителя
N 90684405 4 штуки

13. Контакт из салона в стойки дверей
N 10319005 20 штук

14. Разъёмы в усилитель
1J0962623 B(зеленый)
1J0962624 A(серый)

15. Заклёпки для установки динамиков
N90765701 24 штуки
Можно купить и обычные в любом строительном магазине гораздо дешевле — 4.8х16

16. Предохранитель флажковый 30А

17. Контакт для дверной проводки
N90684405 20 штук

18. Клопы для установки платформы усилителя
N90946001 2 штуки

19. Болты для фиксирования усилителя
N90667402 4 штуки

20. Коричневый разъём в квадлок
3В7035447

21. Контакт в разъём магнитолы
N90684505 8 штук

22. Комплект сеток с логотипом Dyaudio (я так и не нашёл )

На драйве есть смельчаки которые собрали проводку самостоятельно вот что для этого им понадобилось:

— Низкочастотные динамики запитаны проводами с сечением 1.5 мм.
— Остальные все с сечением 1 мм.
Плюсовой провод питания уходит под капот, сечение единого провода питания по Эльзе 4 мм. Так же и все провода массы, но сечение общего провода 6 мм.

Длина проводов:

1. От ГУ до усилителя 160 см
2. Кан шина 175 см
3. От усилителя до передней левой двери 250 см
4. От усилителя до левой задней двери 300 см
5. От усилителя до передней правой двери 410 см
6. От усилителя до задней правой двери 460 см
7. Длина общего провода массы 310 см
8. Длина общего провода питания 300 см
