И так, продолжаю записи о интеграции Pandora DXL4790 в "elegance". Схема подключения была в части 2.
Сенсоры в ручках дверей. Сенсоры Starline EC-1. Клеил на полиуретановый герметик, так же промазал им вход проводов в сам сенсор, чтоб вода не затекала. Детали на фото:




Вклеил сенсор, установил ручки. Все было хорошо до дождя. Потом "словил" не срабатывание. Оказалось, что вода внутри двери между сенсором и металлом приводит к тому, что сенсор считает, что он сработал и отключается. Потом решил все загерметизировать вокруг сенсора бытумом вибры и самой виброй. Саму ручку вклеил в дверь на герметик. Получилось герметично, глюков больше не ловил( предыдущие фото так же уже с герметизацией, фоткал просто после доработки):


Опишу работу ручек. Если авто в охране, то сенсоры не активны пока не "учуют" метку. Как только метка в зоне активности (которую можно настроить как душе угодно), включается подсветка ручек и активируются сенсоры. Пальцем дотрагиваюсь до сенсора и мгновенно снимается с охраны и срабатывает замок (если с водительской стороны, то только расблокируется дверь водителя) или замки (если с пассажирской стороны) и открываю дверь.

Зачем сенсоры в дверях, если можно организовать keylessGo, потому что если проходить возле авто с меткой, то замки будут постоянно открываться и закрываться нужно это или нет. А так, только когда мне нужно. Мне вариант с сенсорами больше по душе.

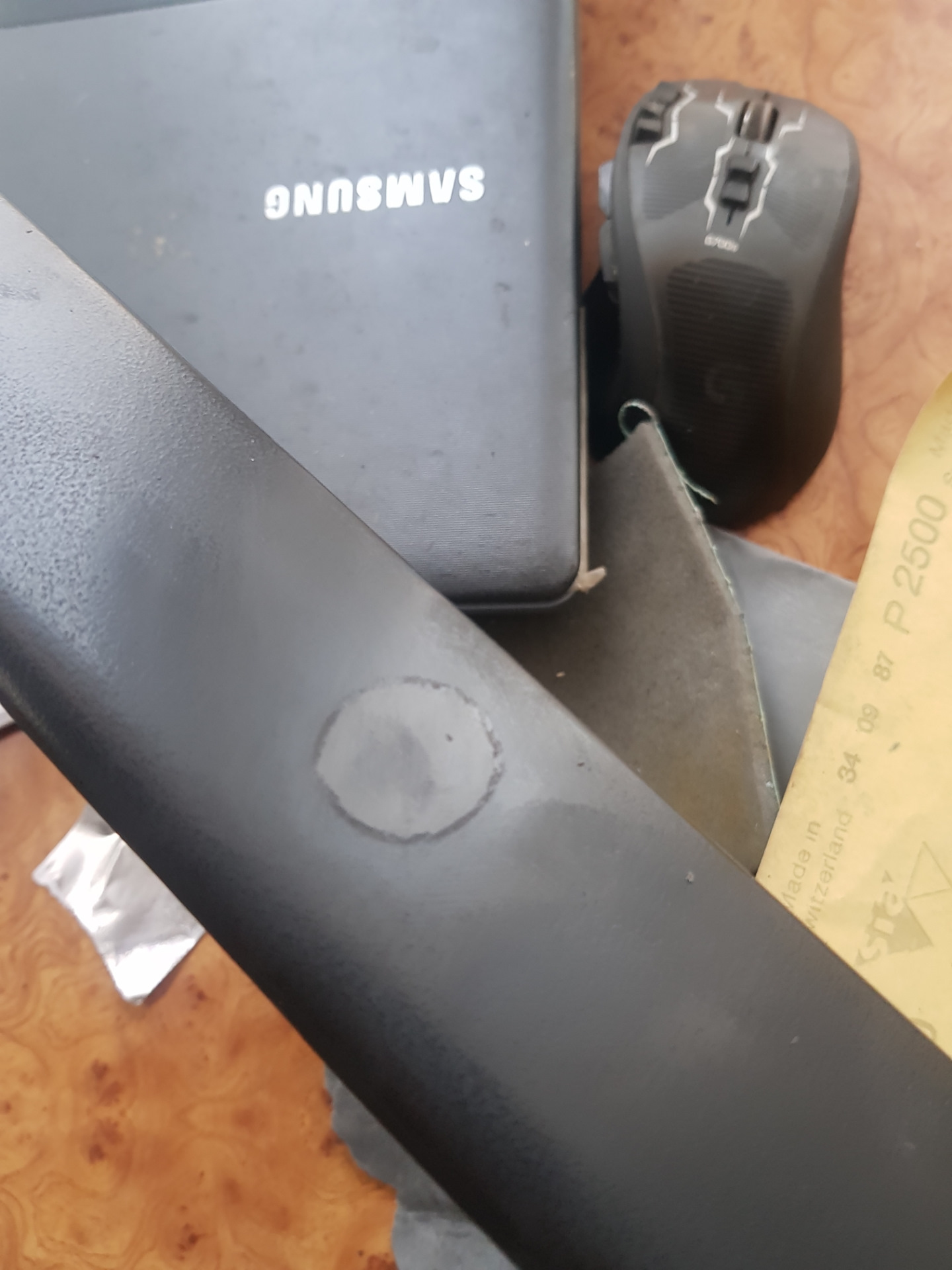

Сенсор багажника. Замок был удален, отверстие заклеено, загрунтована и окрашена вся деталь. Сенсор так же клеил на полиуретановый герметик:

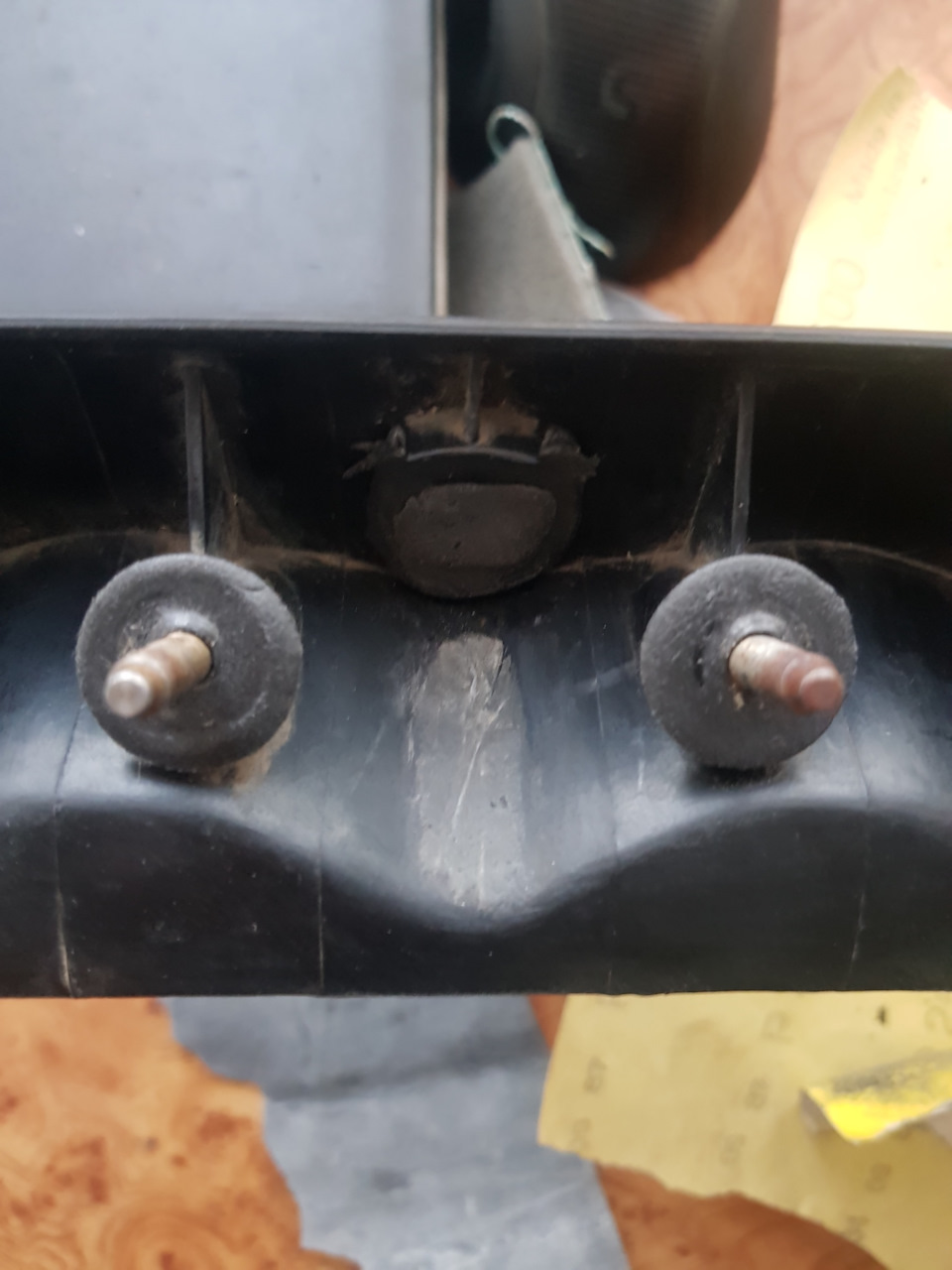

Сенсор разместил над левой выемкой:



Работает все идеально — легко прикасаешься пальцами в углубление и сразу срабатывает замок. Так же багажник открывается с салона пока что с рычажка (будет кнопка) и с пульта или смартфона. В охране заблокирован. Но если "чует" метку, то можно открыть. При прикосновении к сенсору мгновенно отключается охрана багажника и срабатывает замок, но охрана остальной части авто по прежнему работает. После закрытия крышки багажника охрана активируется полностью.
Короткий видосик о сенсорах:
Теперь о проводке. Большая часть электрики построена на проводке от lacetti 1.8 полной комплектации. На разборке было куплено пол и 4 двери:

Потом начался процесс создания дополнительной проводки пола, переделывания проводки дверей. Сколько листов бумаги исписано, сколько выкинуто. Все делалось вне машины, по размерам, снятым со стоковой проводки:




Естественно проводов не хватило и покупал новые с немецкого завода по производству автопроводки, на котором я работаю (главное знать как и у кого):

Чтоб знать, что куда припаивать в авто, делал вот такой букет:

Потом дело дошло до авто:

Проводка сращивалась возле блока предохранителей в салоне:

На данный момент проводка еще до конца не уложена, но не мешает ездить:

В проводке есть свой блок на 14 предохранителей и блок на 6 реле. Покупал в китайцев:

В задние двери вошла целиком проводка от лачика, докинул несколько проводов. На разъеме, на котором 11 контактов, не хватило одного двенадцатого контакта, пришлось протянуть так (фото проводки что-то забыл сделать).

Котейка помогал, отгрызал ненужное от проводки:

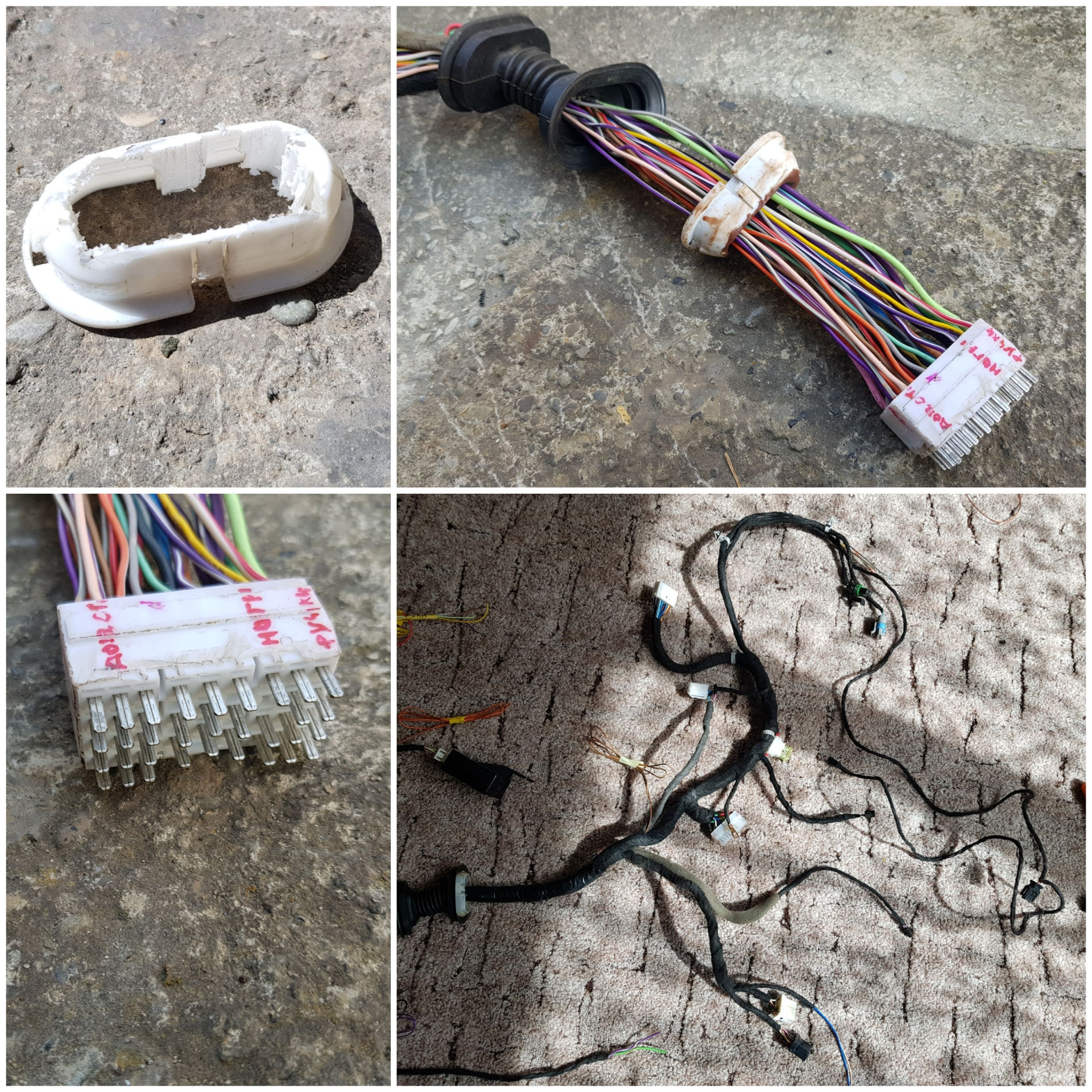

Проводка передних дверей от лачика тоже доделана — ни одной свободной ячейки — установлены все 33 контакта, но задействован 31 (2 оставил на запас). Чтоб пропихнуть и как-то закрепить такой разъем сделал следующее:

Спилил часть разъема от ланоса, оставил только крепление к двери. Так же, что пропихнуть в дверь разъем от лачика, спилил его наружную часть. Провода под гофрой разделил на три пучка и каждый пучек обмотал пвх изолентой и набрызгал силиконовой смазки, чтоб легко терлись между собой. Сам разъем соединяется не на раме, а уже внутри салона (фотки нету). Так как защелок на разъеме нету, то стянул кабельной стяжкой. Со стороны пассажира оставлен родной разъем, но забит полностью — 19 контактов.
Так же сразу врезан в проводку доводчик стекол pandora dwm-502 на 5 каналов:


При постановке на охрану все стекла, теперь автоматом закрываются.
Расписать детально все не реально, слишком много и слишком индивидуально. Фоток больше не лезет. Будут вопросы, задавайте, попробую ответить. Всем мир.


Comments 51
Как подключал сенсоры к самой сигналке?
Котейка прикольный)))
Электроманьяк. Не иначе.
Напомнило это:

😅
При продаже сарая — новый покупатель будет в шоке, когда ты ему начнешь рассказывать что и куда нажимать, подносить и т.д. И самое главное, чтобы он эту всю лапшу не обнаружил сразу.😁
С дверными колодками конечно косяяяк…🤔
Но ладно хоть внутри оставил разъём.
Но только имей ввиду, что по проводам влага течет, и с дверей может в салон по ним попасть, если не загерметизированы проходы.
Но главное чтобы самому нравилось👍
Если на то пошло, родной разъем в дверях абсолютно не герметичный и вода спокойно через него бы протекала, но ни у кого же не текла.
Это если сделал такую же петлю из жгута, как по заводу в двери))
В двери провода снизу вверх к разъёму идут.
👍
Завидую вашему терпению!
Спасибо.
Лихо) Красава👍
смотри а то сигналку могут с******* вместо машины)
Они пока её будут скручивать запутаются раз 20😁
авто-закрытие-октрытие стёкол по одному нажатию есть в планах? чтобы не держать кнопку до упора, а раз ткнул и стекло само едет до конца.
Нету и не будет. Сознательно выбрал обычный доводчик. Долго над этим думал, решил, что не настолько мне это нужно.
BaronVonBelov
авто-закрытие-октрытие стёкол по одному нажатию есть в планах? чтобы не держать кнопку до упора, а раз ткнул и стекло само едет до конца.
www.apel.ru/katalog/autodevices/maks вот такая штука есть — одним кликом закрывает окно. и опускает. работает хорошо, если не штатные кнопки для лани, а вазовские. тогдавообще думать не надо — разъемы от кнопок стеклоподъемников подключаются в девайс, а его разъемы- в кнопки. 5 минут делов
натыкался на него. и похожий, Sheriff PWM 200. неясно, в чём принципиальная разница.
а чем кнопки ВАЗ принципиально отличаются от ланоса? принцип действия, скорее всего, идентичен. только в разъёмах?
думаю, что идентичны кнопки ваза. стоят, работают хорошо. (ну а вместо штатных стеклоподъемников у меня беспроводная зарядка платформой стоит.удобно)
оно и на водительский, и на пассажирский ЭСП?
да. это на 2 ЭСП. но если надо — можно 2 модуля подключить — есть схема последовательного включения 2х модулей. буквально на один провод больше (соединить их между собой)
при использовании 1 модуля функция будет только у водителя, а пассажир будет по-старинке пользоваться?
не-не. один модуль — на 2 ЭСП. для задних — надо еще один такой же.
у меня трёхдверка))
просто про Шериф читал отзывы — внедряется либо в водительской двери — тогда все функции работают только с кнопок водителя, либо в салоне — тогда работают с обеих сторон, но много проводки перетягивать до контроллера и обратно, либо две шутки в каждую дверь — тогда будет с обеих сторон одинаково работать. тут так же?
да простит Олег сию переписку у себя в посте…

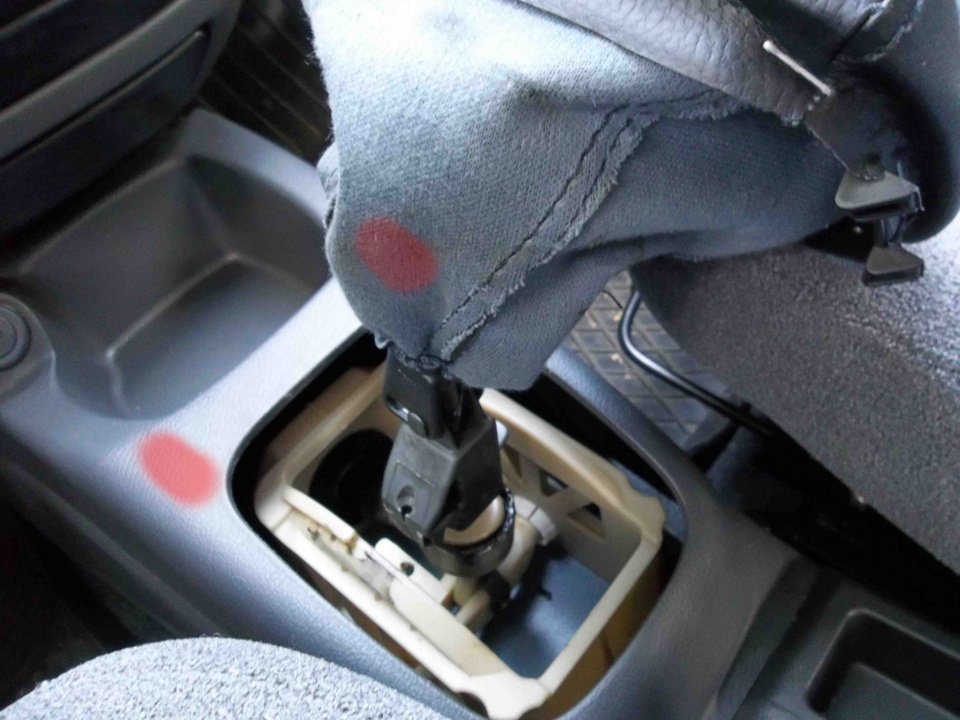

у меня кнопки ЭСП установлены рядом с рычагом КПП. примерно, как на фото (взято с просторов Драйва).
