Всем трям. Понемногу, как и собирался, разбираю накопившийся материал и делюсь им с вами.
Постараюсь кратко.
Для того, чтобы установить камеру заднего вида на MMI 2G High нужно:
— сама планка с камерой
— блок камеры
— Gateway который поддерживает камеру
— MMI блок который имеет коаксиальный вход
— блок парктроника который поддерживает графику
— специалиста который все это сделает ну или заниматься самому.
Имеем:
— MMI 2G High без TV-тюнера, следовательно, скорее всего, без коаксиального входа на блоке. Проверено визуально — нету входа.
— Gateway 2G без поддержки камеры — проверено в списке поддерживаемого оборудования
— блок парктроника с поддержкой графики.
— желание добавить себе полезную опцию.
Значит беремся за реализацию.

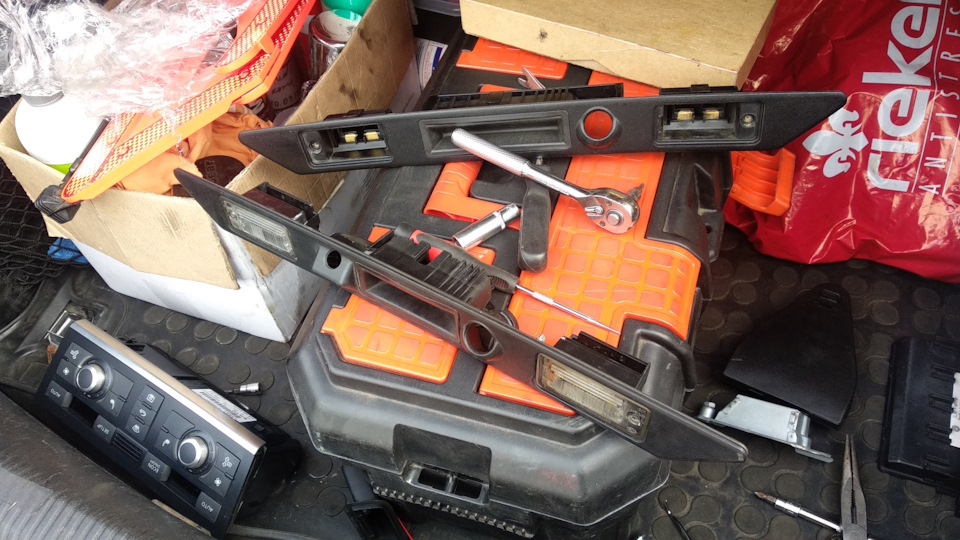

Сначала нужно найти камеру и планку в багажник для нее. Большинство предлагаемых на рынке б/у запчастей идут с камерой, но без личинки замка. Я же однозначно хотел сохранить замок в багажнике. В итоге нашел планку от А8:
Эта планка, как и в А6, подвержена проблеме корозии контактов плафонов освещения номерного знака, поэтому нужно смотреть и на эти места, чтоб не заиметь проблем.
Сама камера и блок покупается от Q7 — они "взаимозаменяемы":
Далее монтаж проводки, все прокладывается штатными путями:
Самое "веселое" — это замена гейта. После его замены все блоки на авто, что имеют защиту компонентов — в нее и станут. Приборка, клима, блок комфорта… Поэтому снятие ЗК всех компонентов займет больше времени, чем вы ожидаете.
Теперь что касается блока MMI. Варианта два, или менять блок на тот, что имеет коаксиальный вход, или обращаться к тому, что сможет нужные компоненты на MMI допаять. Такое и реализовал hpunit (впрочем, как и все остальные работы по дооснащению камерой), за что ему респект и большое спасибо.
Ну и наконец — все подключено, настроено, разлочено и закодировано, самое время проверить результат:
Результатом доволен. В блоке камеры висит ошибка "камера не откалибрована", но на работоспособность сие не влияет. При случае как-нибудь сделаю.
Итого: еще одной заводской опцией в авто стало больше.
Comments 44
Подскажи пожалуйста, какой гейт ставил?
это было достаточно давно
Снова решил дооснастить камерой авто. Посчитал MMI с FBAS, камера, блок камеры, гетвей для камеры, но ещё без проводов: ~550$ + снятие ЗК. Хм, что-то сильно отличается у нас цены с вашими на запчасти :)
мда, как то цена космос
В Ростове есть кто может помочь с этой проблемой?
Установить 😁👍
Да конечно можно :) Принцип тот же, у вас рестовый гейт, скорее всего его менять не придется — но лучше проверить. Процедура, по сути, такая же
Здравствуйте подскажите можно устранить камеру заднего вида MMI Ауди А6 с6 2009
>устранить
?

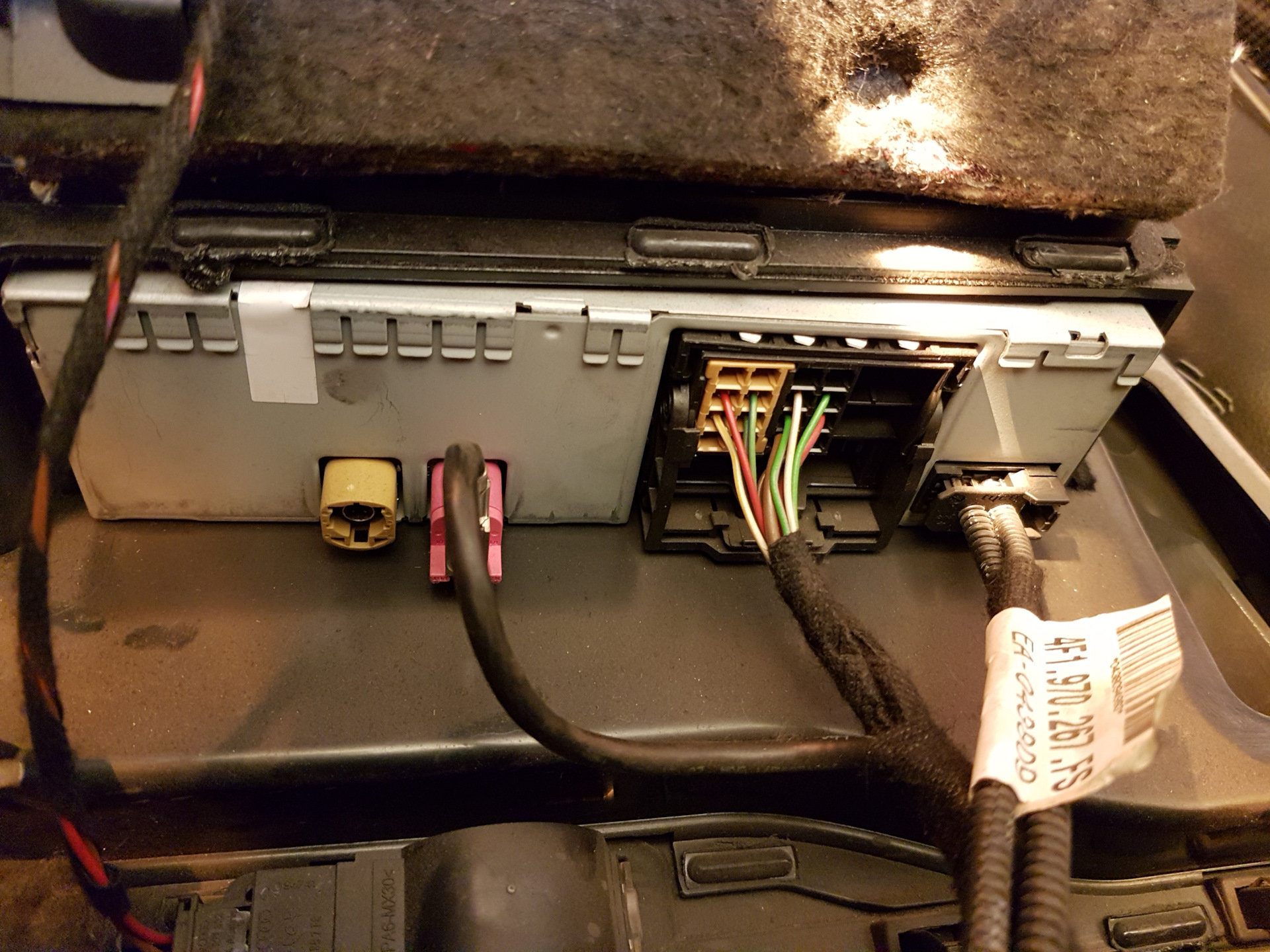

Тоже хочу себе поставить камеру, у меня 3г радио плюс с графическим парктроником, один коаксиальный занят (скорее всего парктроники) и один (жёлтый) свободный. Вопрос — этот и есть этот видео вход?
и тоже интересует вопрос про гетвей, какие поддерживают или нет камеру.
Про 3г я не сильно в курсе… Парктроники не идут по коаксиалу, даже на 3г, это от чего-то другого. ТВ-тюнер есть? Тогда может от него. Или есть сим-ка в авто — то может быть с антенны этот кабель.
Нет ни ТВ, ни симки. Но блок парктроников с поддержкой камеры. Может он и заведён через этот розовый
Надо посмотреть в ELSA схемы… 3г какой у вас? High, Plus?
3g Radio plus
MrPhoeniX
Надо посмотреть в ELSA схемы… 3г какой у вас? High, Plus?
4e0 035 646 b
Это вроде вообще 3G Low… Я не в курсе, можно ли на нем камеру замутить…
Я прошивку заливал с форума ауди. Там по версии определили системa "3G RADIO PLUS" прошивка BBT_EU_0029. Ладно. Буду дальше искать инфу как подключать
Вечером маякните, в эльзе посмотрю схемы для чего fakra разъемы на вашем блоке
Хорошо. Спасибо!
MrPhoeniX
Это вроде вообще 3G Low… Я не в курсе, можно ли на нем камеру замутить…
Да, все верно
MrPhoeniX
Надо посмотреть в ELSA схемы… 3г какой у вас? High, Plus?
Ещё есть 4f0 035 056 b
DimonZv
Тоже хочу себе поставить камеру, у меня 3г радио плюс с графическим парктроником, один коаксиальный занят (скорее всего парктроники) и один (жёлтый) свободный. Вопрос — этот и есть этот видео вход?
и тоже интересует вопрос про гетвей, какие поддерживают или нет камеру.
Вообщем полистал эльзу, в схема нигде на этот блок подключение камеры не упоминается. Но не буду утверждать на 100 процентов, что нельзя подключить. Пробуйте погуглить, может найдется инфа.
Спасибо большое!
DimonZv
Тоже хочу себе поставить камеру, у меня 3г радио плюс с графическим парктроником, один коаксиальный занят (скорее всего парктроники) и один (жёлтый) свободный. Вопрос — этот и есть этот видео вход?
и тоже интересует вопрос про гетвей, какие поддерживают или нет камеру.
Голова 3g low, камерой дооснастить можно и ее, насколько мне известно. Для этого нужна сама камера, блок, немножко проводов и синий разьем в квадрлок. На него будет приходить fakra e от блока камеры.
Инфы хватает на драйве, нужно лишь поискать
Спасибо! Буду искать.
Как узнать какой гейт поддерживает камеру?
Ну насчет своего — открыть в VCDS список устройств и смотреть, есть ли в списке камера. А если насчет "купить" — то надо по ETKA подбирать номера.
Ну мне maximp снимал ЗК, когда гейт махнул — не сказал бы, чтоб долго как то вышло :)
Блок от Q7 позволил выбрать кузов A6 седан? Так как я пробовал первые версии блоков, они жестко зашиты по кузову. Есть вариант, что новый с буквой D позволит выбирать, но не проверял…
Кузов выбирается для указания расположения камеры по высоте — там градация 1,2,3 и т.д. а размеры привязаны к типу.
>Блок от Q7 позволил выбрать кузов A6 седан?
Неа, не принимает кодировку.
есть более подробная инструкция допайки видео входа в ММИ?
www.audi-belarus.by/forum/viewtopic.php?t=57970
Ну вот тут гуглится PDF по-подробнее
Спасибо
А возможно поставить гейт от 3г на 2г?
просто заменить один на другой нельзя.
Sanchin
А возможно поставить гейт от 3г на 2г?
Технически да — нужно перепиновывать разъем, на 3г другой.
Неужели? Осталось 3г поставить!
Когда ЕЩЕ подешевеет :)
Так и так копье стоят, раз все сто доплачивать будут
А сколько сейчас на рест 3г+ сделать выходит в среднем?
Смотря с чего стартовать можно и стоимостью головы справится 150-200$, иногда надо Моник и рамка
Спасибо, братка)))
