Приветствую всех!
Все вы знаете что на пассат б6 задний ход освещается одной лампочкой и мягко говоря это проблема ночью парковаться. Так что если кому интересно как я установил камеру заднего вида смотрите тут.
А сейчас мы поговорим о том как сделать калибровку камеры чтоб у нас отображались динамические линии.
Планшет я распечатал на обычной бумаге с размерами можно ознакомиться ниже в рисунке.
Первым делом нужно найти ровную поверхность и установить планшет. Планшет устанавливается на расстоянии 1200-1700 мм от камеры, строго симметрично относительно продольной оси машины. Я использовал рулетку и мел, увы лазерного уровня у меня нет.
Мы измеряем следующие расстояния:

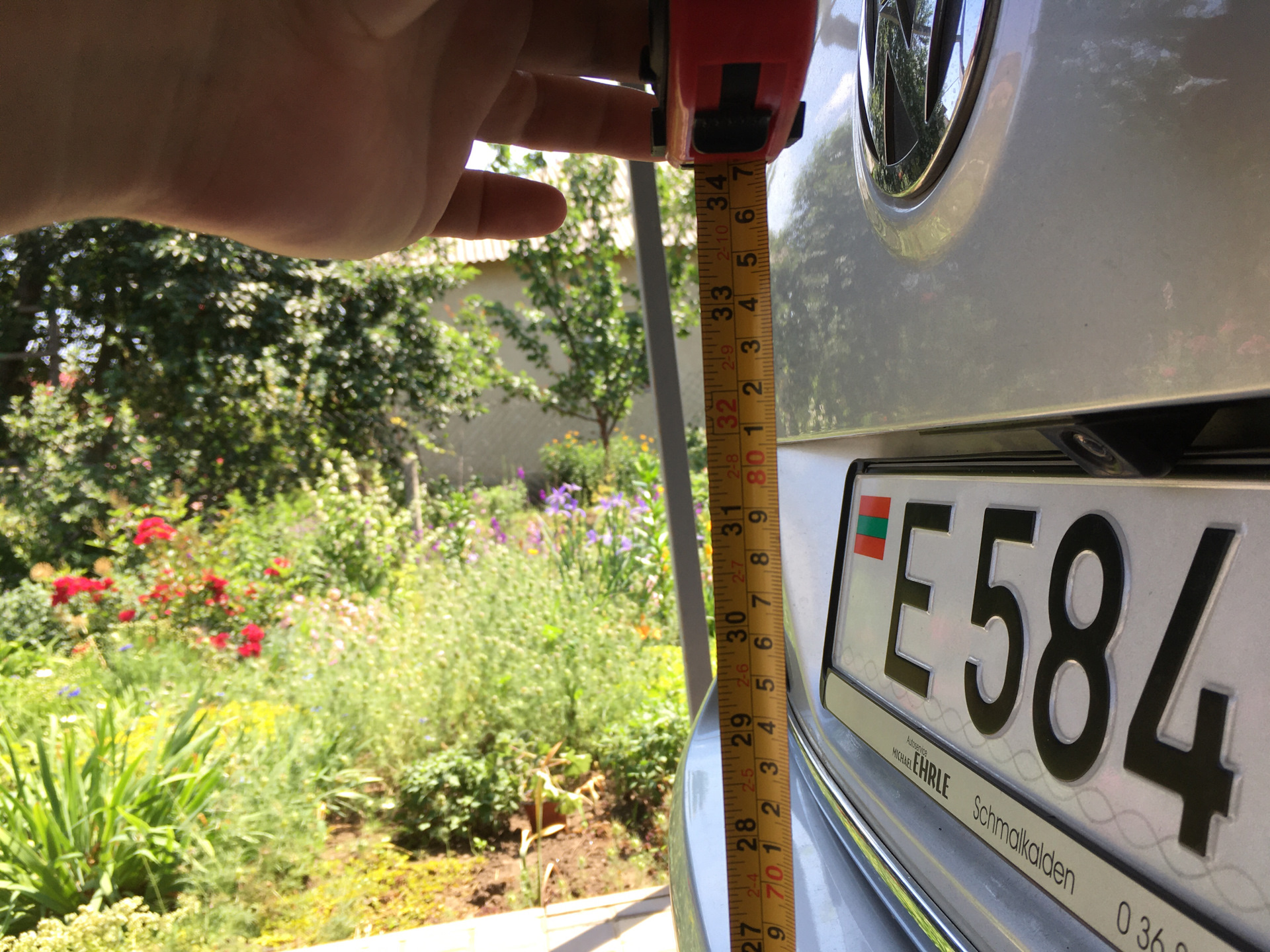

1.Середину планшета ( то есть черная полоса которая проходит по середине планшета) выставляем симметрично к середине машине (то есть черная полоса на планшете до середины оси задних колес — я просто разделил задний значек W на две части и при помощи обычного уровня строго симметрично нарисовал линию на плитке). Для упрощения поставил два вертикальных железных профиля. Расстояние не мерил, а задал рейками равной длины по 1500 мм.
2.Высоту планшета (у меня — 0 мм)
3.Расстояние между колесными осями для Пассат Б6(2709 мм — по справочнику)
Далее все двери должны быть закрыты, руль прямо (угол поворота 0) лучше проверить VCDS, зажигание включено – двигатель нет, камера заднего вида должна быть включена (то есть — нужно включить заднюю передачу).
Делал VCDS 19.6.1
Выбираем блок 03 — АБС, тормоза. Идём в Базовые установки Группа 004. Первое окно смотрим чтоб Угол рулевого колеса был «0» иначе дальнейшее действие не увенчается успехом.
Выбираем блок 6С – камера заднего вида.

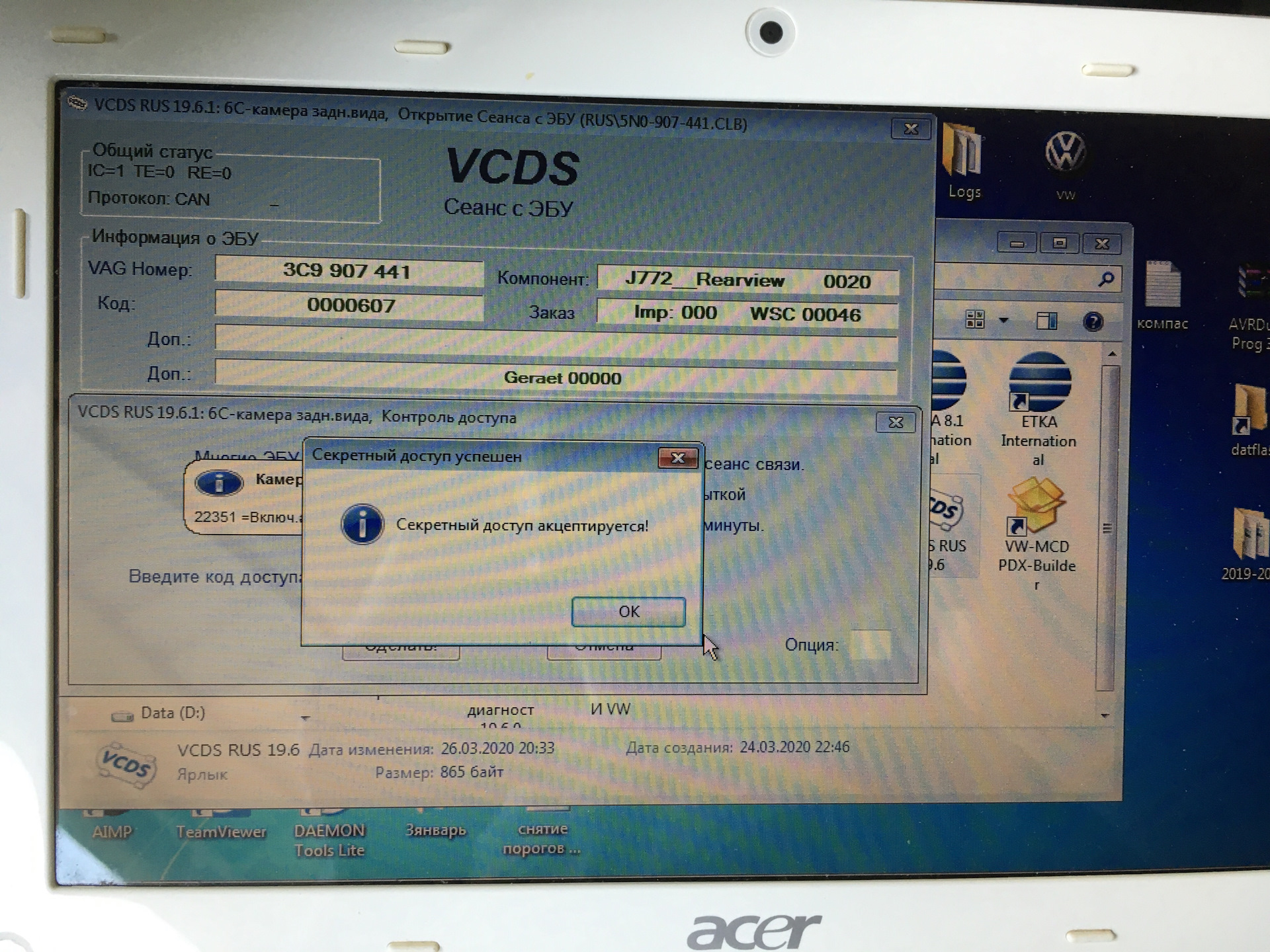

Для получения доступа к каналам адаптации вводим защитный код (16) – 22351.
Идем в Адаптацию (10), выбираем канал 05, [Прочитать]. Базовое значение 500, нужно добавить к нему высоту планшета и ввести как новое значение (500+0=500, Тест, Сохранить).
Выбираем канал 04. Базовое значение 20000 мм, из него нужно вычесть расстояние между осями (2709 мм) и расстояние от планшета (середина ближайшей к машине черной линии) до проекции задней оси на землю (1500мм). У меня получилось 20000-1500-2709=15791, вводим как новое значение, Тест, Сохранить.
Далее канал 01. Вводим новое значение 1, Тест, Сохранить, Выйти.
Переходим в измерительные блоки (08), вводим блок 130 [Прочитать]. Статус калибровки должен быть «Включен» (поле 1), Статус калибровки блок 05 (поле 3), где-то пара минут идет процедура, нужно ждать, должно смениться с 0х00AA до 0х0000 (Калибровка завершена успешно).
На магнитоле во время калибровки изображение отсутствует.

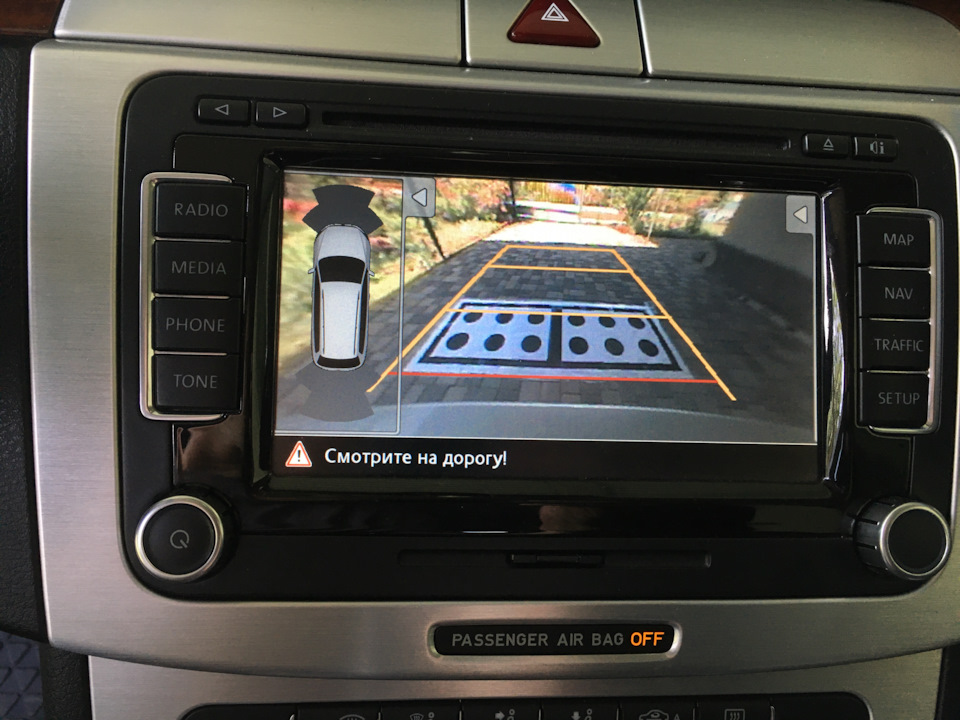

Калибровка прошла как говорится "без шума и пыли")
Но больше всего мне понравилось изображение на прошивке от Тигуан.
Ну на этом с камерой все. С момента калибровки прошло более полу года. Уверяю вас все работает отлично!
