✔️Контурная подсветка PR-QQ1

MicBer

October 27, 2020

Всем доброго времени суток!
—Данный отчёт будет о подключении штатной опции PR-QQ1 (контурная подсветка салона),подключения и пересвет дверей. Пользовался отчётом Virtuoza с сайта audi-facelift

—Для подключения подсветки дверных карт понадобится четыре накладки с диодами :

VAG 4L0919173 передняя левая.
VAG 4L0919174 передняя правая
VAG 4L0919177 задняя левая.
VAG 4L0919178 задняя правая.

VAG 4B0 971 832 разъём 4шт. — Audi Q7 (1G). Found on photo: 4B0971832 — VAG 4B0 971 832 разъём 4шт.

—Начал с передней правой (пассажирской) двери:

—Подключил два провода к разъёму блока комфорта (пассажирской) двери. На водительской двери подключение идентичное — Audi Q7 (1G). Found on photo: 4L0959792B, 4L0910793B — —Подключил два провода к разъёму блока комфорта (пассажирской) двери. На водительской двери подключение идентичное

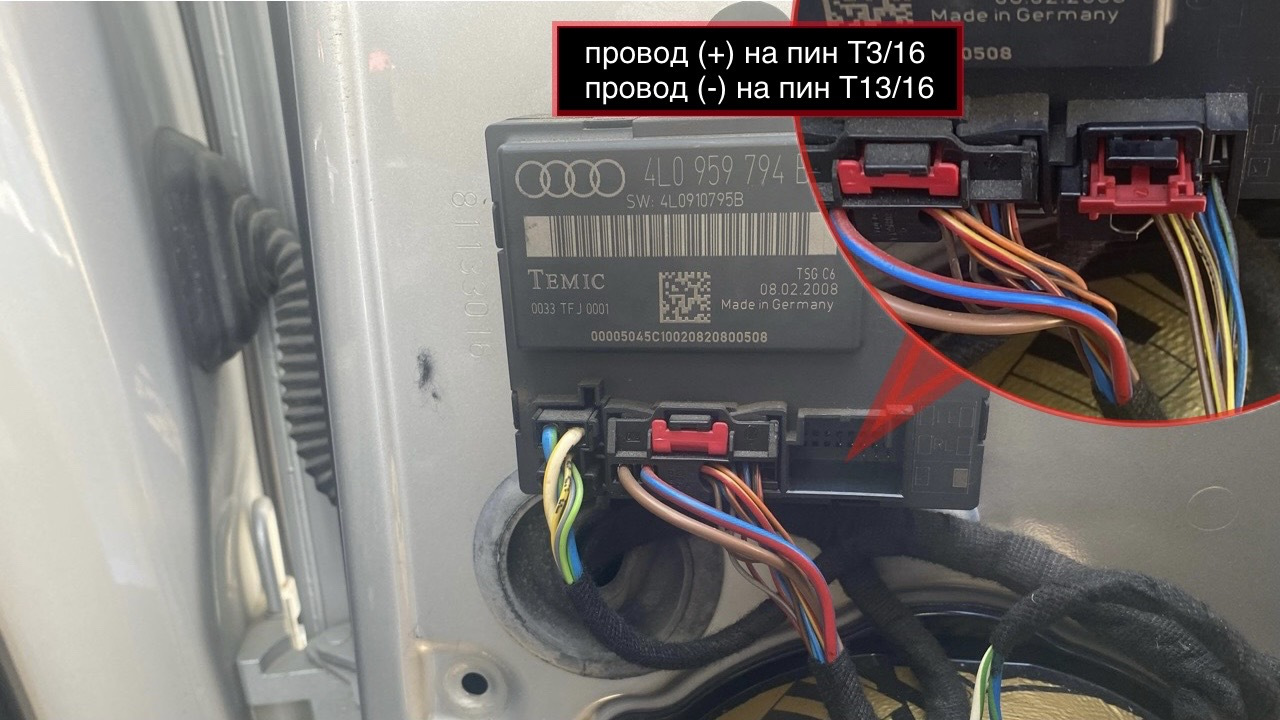

задние двери — Audi Q7 (1G). Found on photo: 4L0959794, 4L0910795B, TE10001 — задние двери

—Подключил VAG-COM:

в [блок 46] — Audi Q7 (1G). Found on photo: C8938 — в [блок 46]

выбрал

[КОДИРОВАНИЕ-07] — Audi Q7 (1G). Found on photo: 4L0910289H — [КОДИРОВАНИЕ-07]

—к имеющейся кодировке +0008192 — Audi Q7 (1G). Found on photo: 910289, PRB09 — —к имеющейся кодировке +0008192

—Вход в инженерное (зелёное) меню: включается комбинацией клавиш [Car] + [Setup] (обе клавиши вместе).

—нужно нажать кнопку [CAR—1] (загорится красный индикатор) и, не отпуская её, нажать и задержать кнопку [SETUP—2] около 5-6 сек. — Audi Q7 (1G) — —нужно нажать кнопку [CAR—1] (загорится красный индикатор) и, не отпуская её, нажать и задержать кнопку [SETUP—2] около 5-6 сек.

Удерживать одновременно нажатыми функциональную клавишу SETUP [-1-] кнопку управления [-2-] и правую верхнюю клавишу управления [-3-]. Отпустить клавиши. Система MMI отключается, и начинается перезагрузка системы. — Audi Q7 (1G) — Удерживать одновременно нажатыми функциональную клавишу SETUP [-1-] кнопку управления [-2-] и правую верхнюю клавишу управления [-3-]. Отпустить клавиши. Система MMI отключается, и начинается перезагрузка системы.

—Далее захошёл в блоки комфорта каждой двери:

в [БЛОК 52]-дверь пассажира — Audi Q7 (1G). Found on photo: C8838 — в [БЛОК 52]-дверь пассажира

[КОДИРОВАНИЕ-07] — Audi Q7 (1G). Found on photo: 4L0910793B — [КОДИРОВАНИЕ-07]

к имеющимуся значениям добавил [+0000064], если подсветка не загорелась то пробуем кодировку [+0000032] (не зависимо, что в подсказке предлагает нам первую кодировку — Audi Q7 (1G). Found on photo: 4L0910793B, 10000128, 0000512 — к имеющимуся значениям добавил [+0000064], если подсветка не загорелась то пробуем кодировку [+0000032] (не зависимо, что в подсказке предлагает нам первую кодировку

—первое подключение — Audi Q7 (1G) — —первое подключение

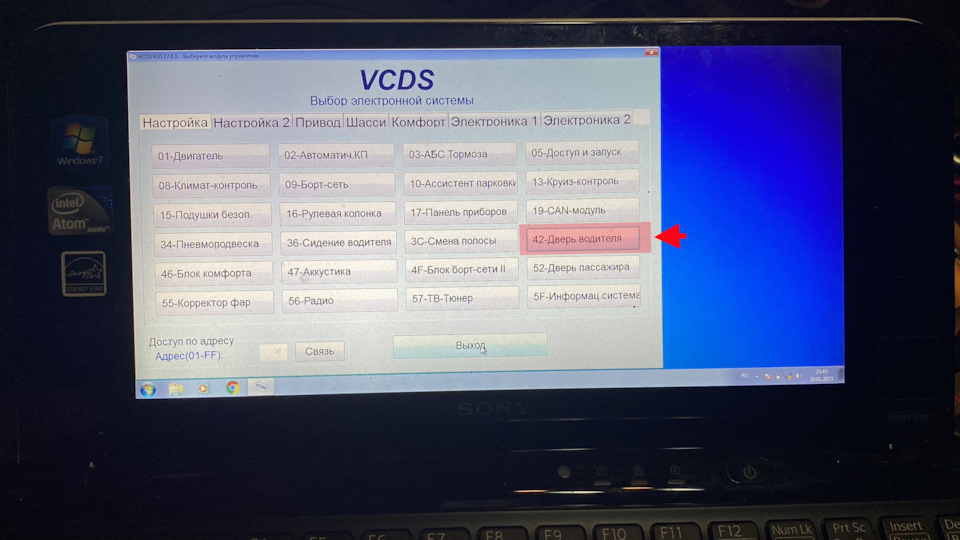

в [БЛОК 42]-водительская дверь — Audi Q7 (1G). Found on photo: C8936 — в [БЛОК 42]-водительская дверь

в [КОДИРОВАНИЕ-07] — Audi Q7 (1G). Found on photo: 4L0910793B — в [КОДИРОВАНИЕ-07]

к имеющимуся значениям добавил [+0000064], если подсветка не загорелась то так же, как и с пассажирской дверью пробуем кодировку [+0000032] — Audi Q7 (1G). Found on photo: 4L0910793B, 10000008, 10000064, 0000512 — к имеющимуся значениям добавил [+0000064], если подсветка не загорелась то так же, как и с пассажирской дверью пробуем кодировку [+0000032]

в [БЛОК 62]-дверь задняя левая — Audi Q7 (1G). Found on photo: C8938 — в [БЛОК 62]-дверь задняя левая

[КОДИРОВАНИЕ-07] — Audi Q7 (1G) — [КОДИРОВАНИЕ-07]

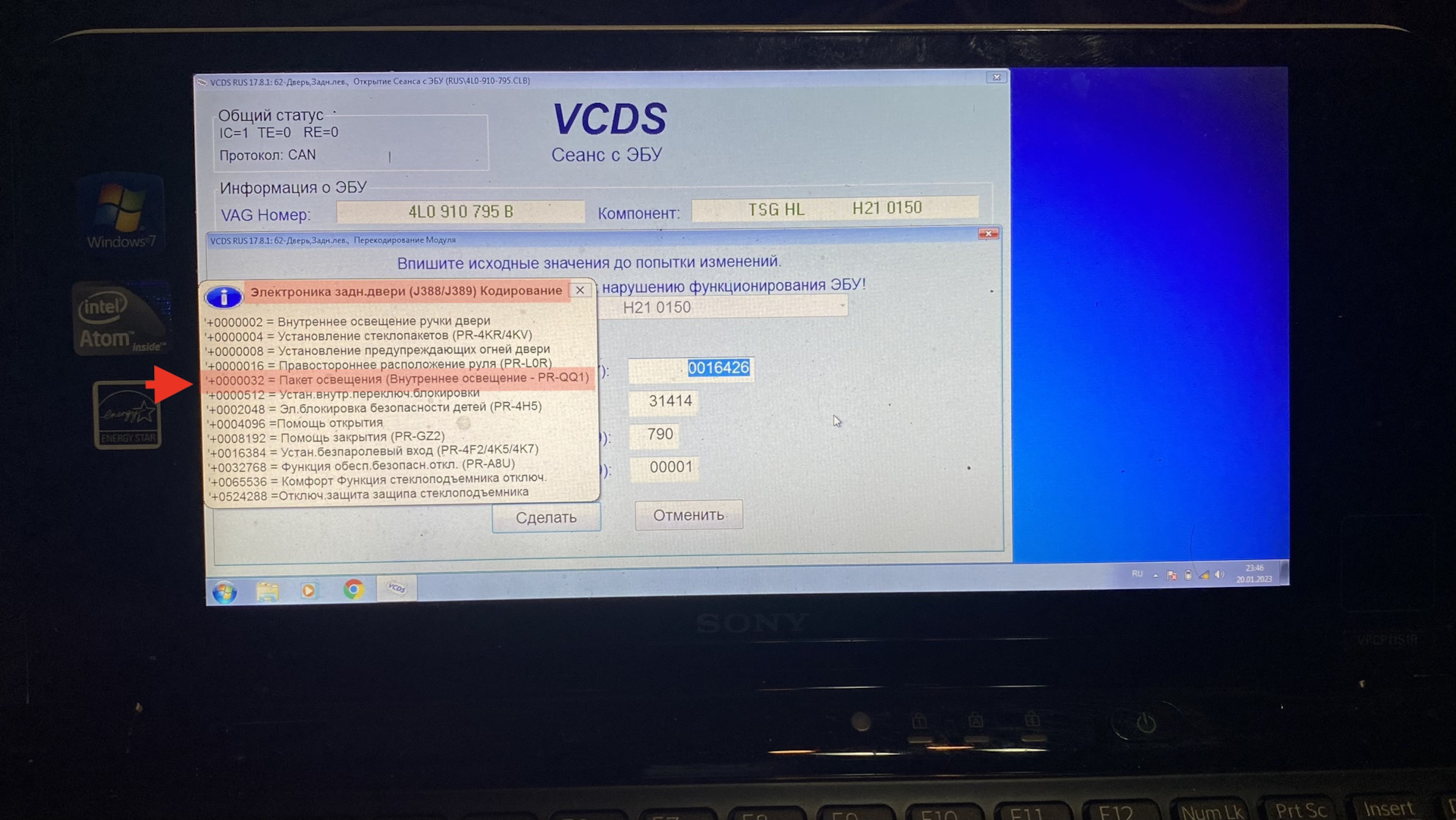

к имеющимуся значениям добавил [+0000032] — Audi Q7 (1G). Found on photo: 4L0910795B — к имеющимуся значениям добавил [+0000032]

в [БЛОК 72] -дверь задняя правая — Audi Q7 (1G). Found on photo: C8938 — в [БЛОК 72] -дверь задняя правая

[КОДИРОВАНИЕ-07] — Audi Q7 (1G). Found on photo: 4L0910795B — [КОДИРОВАНИЕ-07]

к имеющимуся значениям добавил [+0000032] — Audi Q7 (1G). Found on photo: 4L0910795B, 178128, 0000512 — к имеющимуся значениям добавил [+0000032]

— Решил реализовать идеи двух авторов (обе понравились) и соединить в одну т.е пересвет в красный и два диода.
Контурная подсветка
Доделал подсветку дверных карт

—Начало процесса:

—отпаял один диод и впаял два красных с купленной диодной ленты на 12v

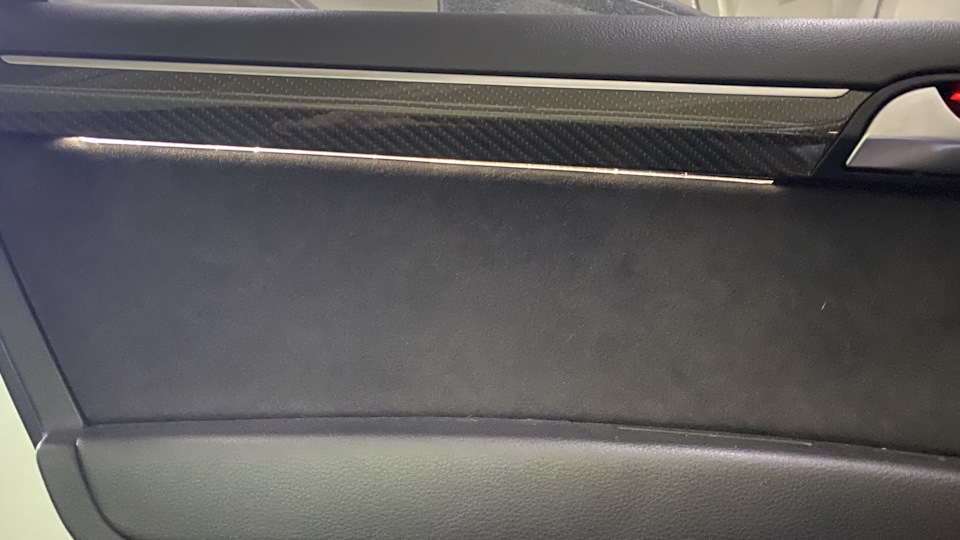

Тестирование: показалось очень даже ярко — Audi Q7 (1G) — Тестирование: показалось очень даже ярко

—Подводя итог проделанной работы меня не устроил ожидал лучшего освещение.

Price tag: 200 ₽

October 27, 2020 Tags: accessories
