Доброго дня всем.
Вот и меня коснулась тема с установкой дополнительных плафонов освещения для пассажиров на заднем ряду. Изначально думал ставить плафон от УАЗ, но все-таки VAG — это VAG. И решил сделать как в VW Golf IV.
Сейчас будет много описания с картинками и ссылками. Опять же часть материала брал на драйве, остальное мое. И так, поехали.
Первая часть:

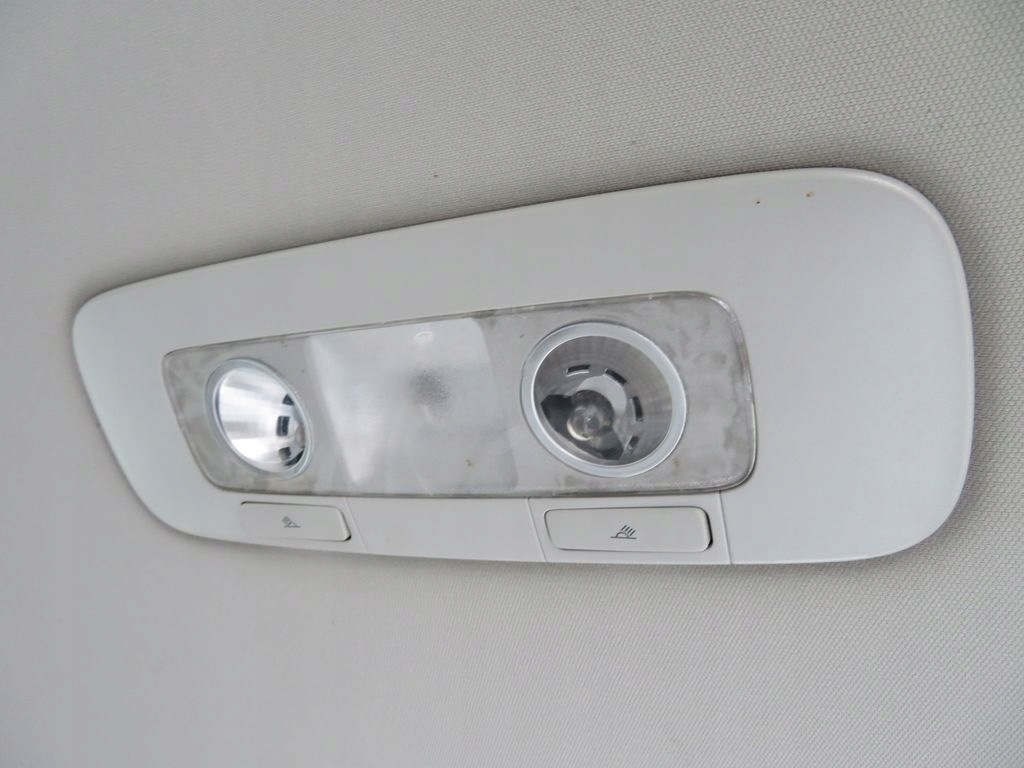

Заказал из Поднебесной плафоны — 2 шт. серого цвета: 3B0947291 без разъемов.
Прикупил две металлические рамки под плафоны — 2шт. 3B0867600
На местном авторынке подобрал разъемы с пинами в плафоны (внимание! — именно эти разъемы и должны быть с этими плафонами) — 2 шт. — 535972703
Также пригодилась матерчатая изолента — 000979950
И прикупил провода для монтажа — HПP050 (ПГВА 0,50 мм — 7 цветов).
Метра полтора проволоки жесткой.






Вторая часть:
Начал с того, что собрал косу из проводов и разъемов. Обмотал изолентой и проверил работоспособность.
Далее идем в авто и начинаем процесс монтажа. Далее измерил рамку и сделал шаблон 86,5 х 29 мм.

Вырезаем отверстие в потолке. Да, было ссыкатно! Думал, а может ну его на хер! Но рука не дрогнула.

Крепим рамки.



Чтоб протянуть кабель нам нужно снять потолочные ручки и центральные облицовки. Процесс интересный и как оказалось не трудоемкий. Снятие верхних облицовок центральных стоек кузова:
— отдернуть уплотнитель двери в сторону в районе нижнего края облицовки центральной стойки;
— поддеть за край заостренным инструментом, а лучше всего пластиковой лопаткой и вывести из зацепления нижние края облицовки. Нижние края центральной верхней облицовки имеют выступы, которыми цепляются за нижнюю облицовку;
— затем потянуть в бок (в сторону салона) за нижний край облицовки и преодолевая сопротивление фиксаторов крепления, отщелкнуть два металлических фиксатора (один сверху, один снизу облицовки), также внизу есть третий пластмассовый фиксатор;
— потянув за облицовку вниз вывести из зацепления с обивкой потолка верхнюю рифлёную часть.

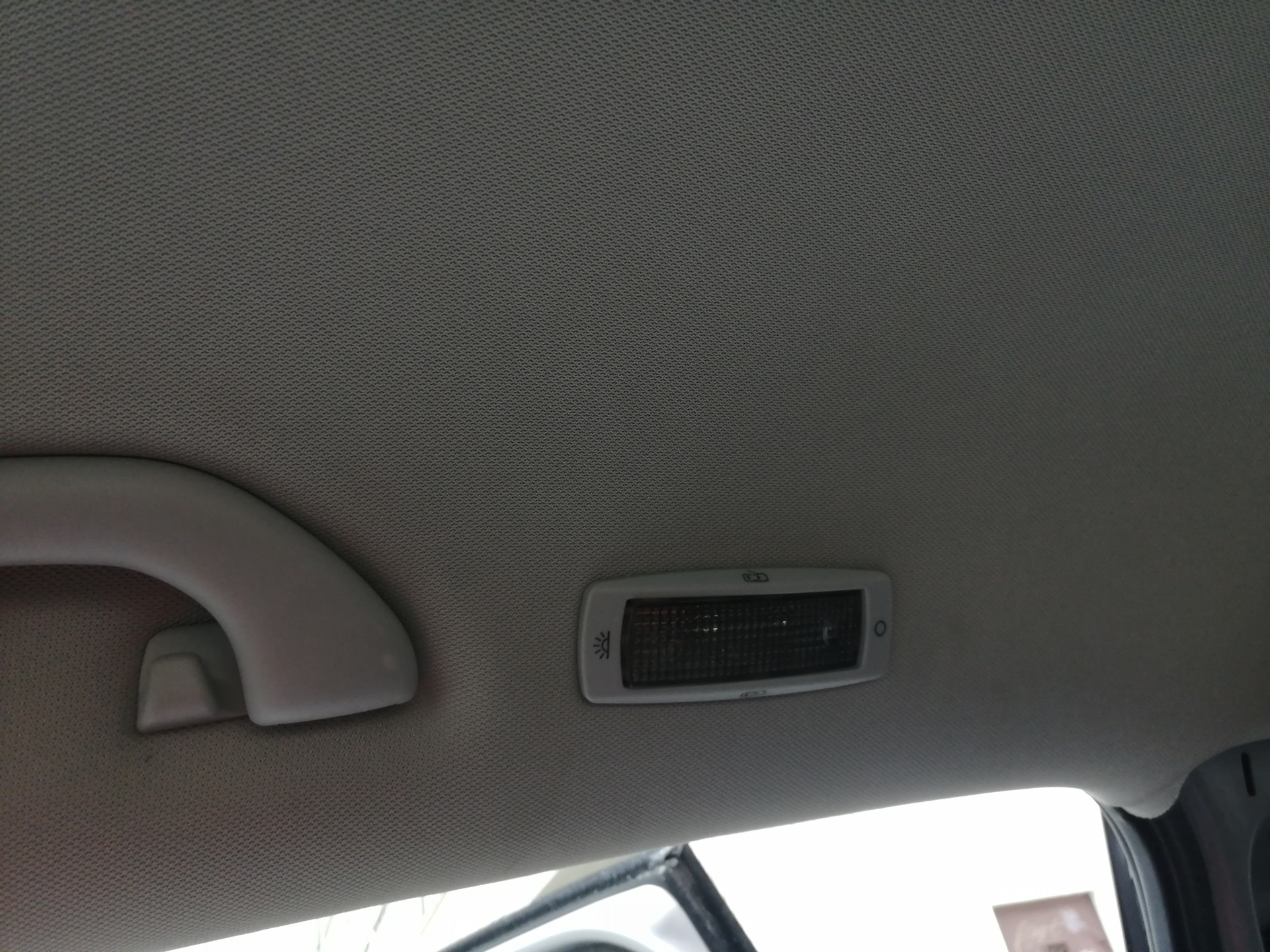

Прокинуть второй подготовленный отрезок проводки в потолке по правой стороне, мимо правой потолочной ручки до козырька, и крючком подцепив к плафону через центральное отверстие к плафону.
Установка верхних облицовок центральных стоек кузова на место:
При установке облицовки на место, большая вероятность того, что верхняя металлическая клипса слетит со своего места крепления, поэтому желательно предварительно немного разжать её, чтобы она крепче сидела на своём месте, либо чем-то зафиксировать ее там.
— завести верхнюю (рифленую) часть облицовки под обивку потолка;
— состыковать верхний фиксатор крепления со своим отверстием, но не защелкивать;
— далее необходимо попасть регулирующей кнопкой, располагающейся на облицовке в механизм регулировки ремня безопасности по высоте, который крепится на центральной стойке;
— после чего необходимо проследить за тем, чтобы уплотнение двери располагалось поверх края облицовки и защелкнуть все крепления.

Далее снимаю датчики объема — тяну просто вниз их. А затем и снимаю передний плафон.


Проверил работоспособность всех плафонов. Собрал передний плафон обратно.

Действительно необходимая опция.
Всем спасибо за то, что дочитали. Кто узнал свои фото — большое спасибо и респект.
Удачи на дорогах.


Comments 56
В ручку надо было ставить))
Мне этот вариант не понравился. Сделал как в гольфе 4.
Понял, буду думать для себя что выбрать))
Ага. Сколько людей, столько и мнений)
Большая работа и нужная! Такие фонари в йети стоят
Я в гольфе увидел и мне зашло)
Подскажи я сделал подсветку ног и задний плафон. Теперь блок блокирует подсветку при открытии. лечится сбросом клеммы но не на долго
А задний плафон как у меня или по центру?
я сделал по центру с пасата. сейчас при открытии не загорается. У тебя нормально?
У меня штатно работает.
Смотри подключение проводов на плафоне
все работало четко, открыл загорелось плавно везде, закрыл погасло. принудительно включаются оба плафона. через пол года перестал загораться при открытии вообще. в багажнике загорается. а в салоне только принудительно на самом плафоне.
смотри плафон задний, именно контакты
Поставил центральный плафон, может ещё и эти поставить?
Ну тут уже голь на выдумки хитра. Если считаешь нужным, тогда ставь.
Класс выглядит) не то что мои от Жигулей )
Подкидываю еще идеи со светом:

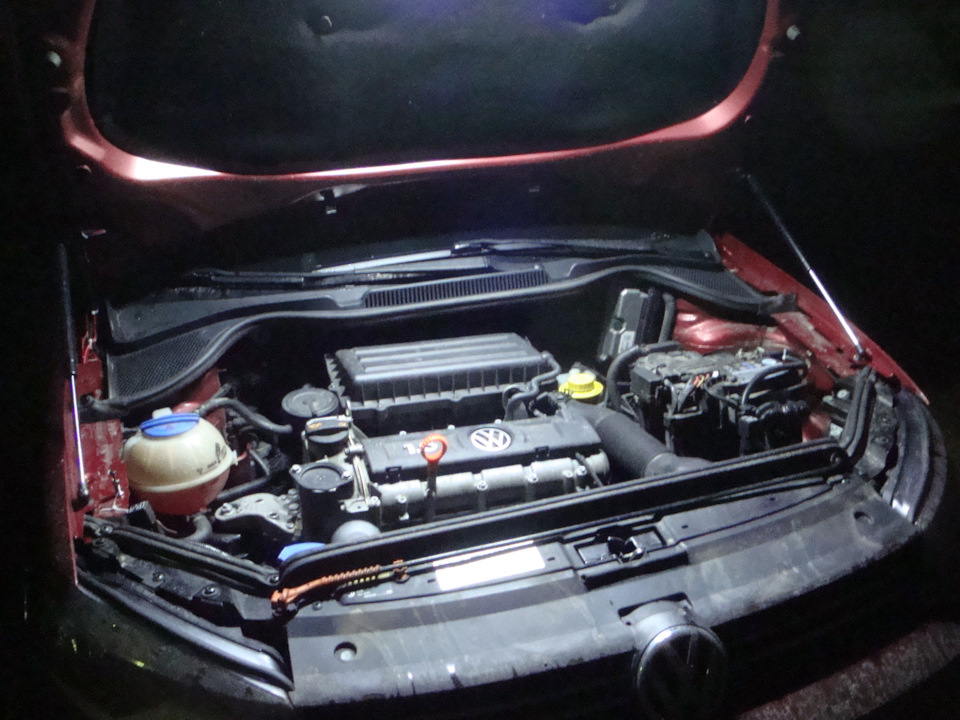

-подкапотка (две планки по 100 руб + 25 выключатель + 30 руб провод)

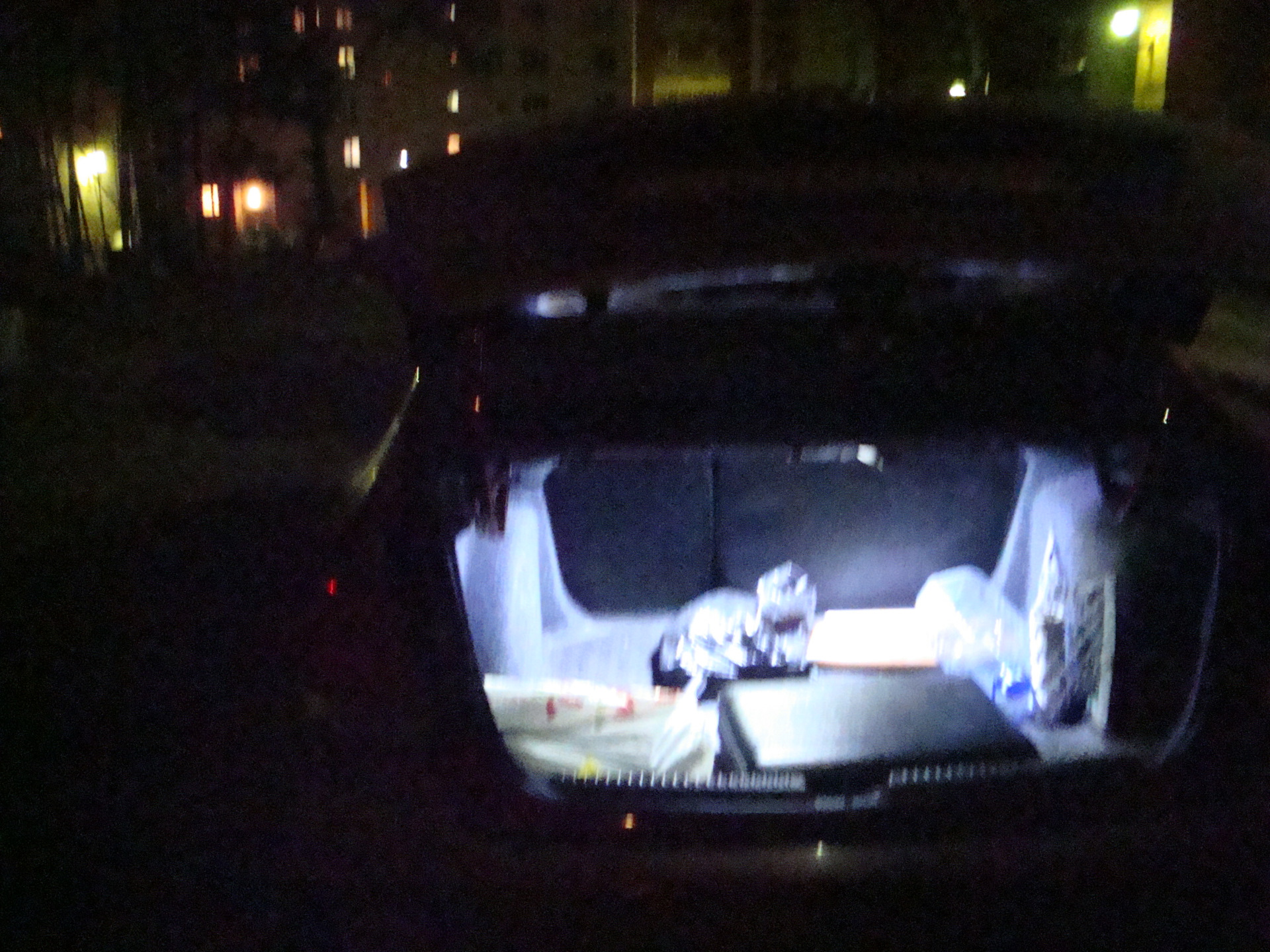

— багажник (одна кланка 100 р.)
