Диагностика и активация скрытых функций через ddt2000

UPD: Данная программа проверенно работает windows 10 x64 и windows 11 x64. Если прога была установлена в Windows 10, а потом обновили винду поверх на windows 11, просто переустанавливаем ddt2000 и все.

Всем привет, расскажу про программу DDT2000 и ее возможности по диагностике и активации скрытых функций первых логана, дастера, ларгуса, сандеро. Пробегусь вкратце по пунктам. Все делаете на свой страх и риск, машина может превратиться в кирпич! Стирание ошибок производится на заглушенном моторе.

1. Установка.
Описываю свою конфигурацию на Windows 10 x64, у вас может сразу и не заработать, тогда курите google.

Программа работает с кабелем KKL Vag-com for 409.1 и обязательно на чипе FTDI FT232RL, дядя алик бывает продает еще на чипах CH340, с ними у людей проблемы. А еще может подделывать чип FT232RL.

Подключаем шнур, устанавливаем драйвера которые идут в комплекте со шнурком на диске. Так же можно попробовать установить (официальные драйвера от FTDI), НО FTDI обьявила войну китайским клонам своих чипов, поэтому после установки оригинальных драйверов шнур может выйти из строя, я себе ставил у меня все ок. после в диспетчере устройств должен появится com-порт.

Открываем его свойства, выставляем скорость 9600 и жмем дополнительно выставляем такие же значения как на скрине.

Дальше устанавливаем программу, в архиве с ней много хлама ненужного, нам необходим только установщик и файл регистрации в архиве.
программа

Сразу после установки файл регистрации закидываем в C://program files/ddt2000/dll/ (заменяем)

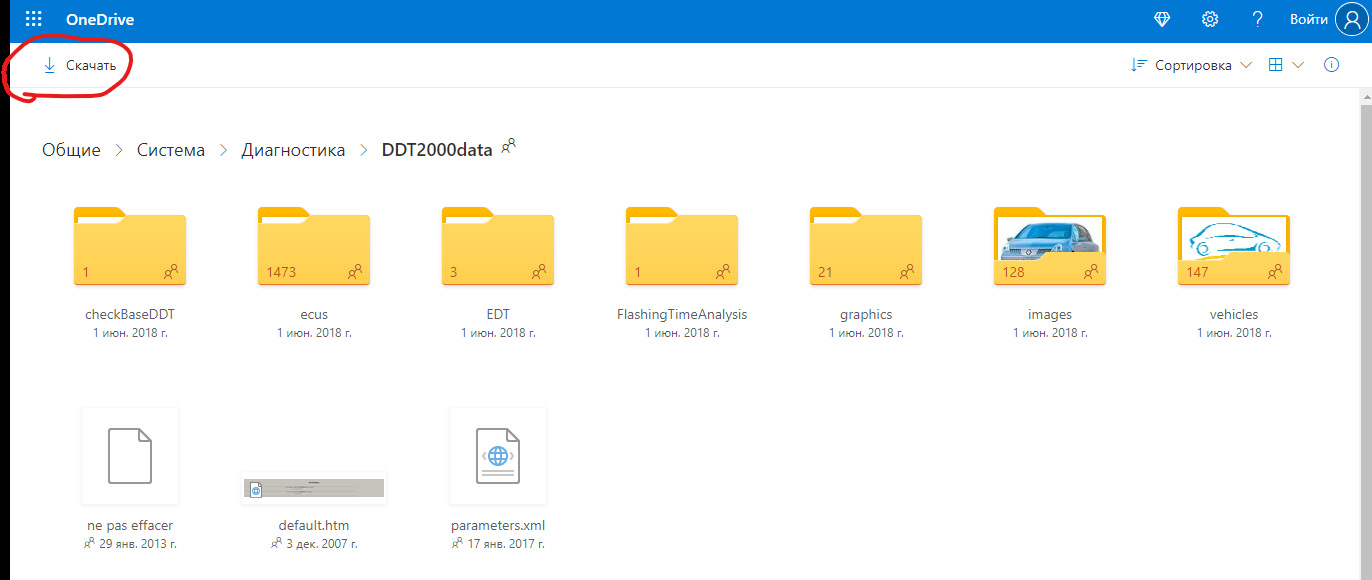

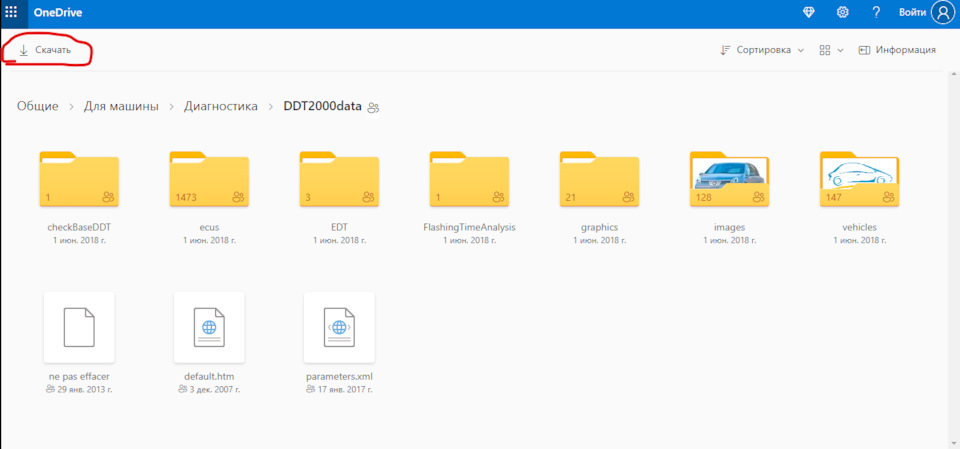

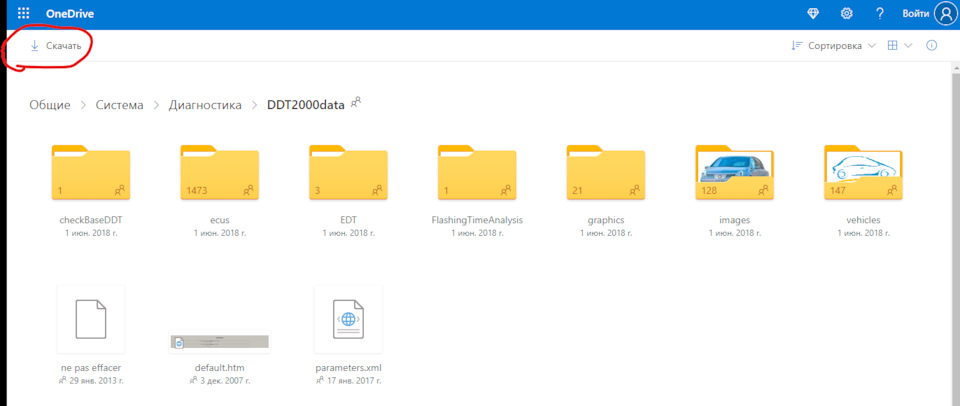

После в корне диска C:/ удаляем папку ddt2000data и на ее место копируем эту
ddt2000data

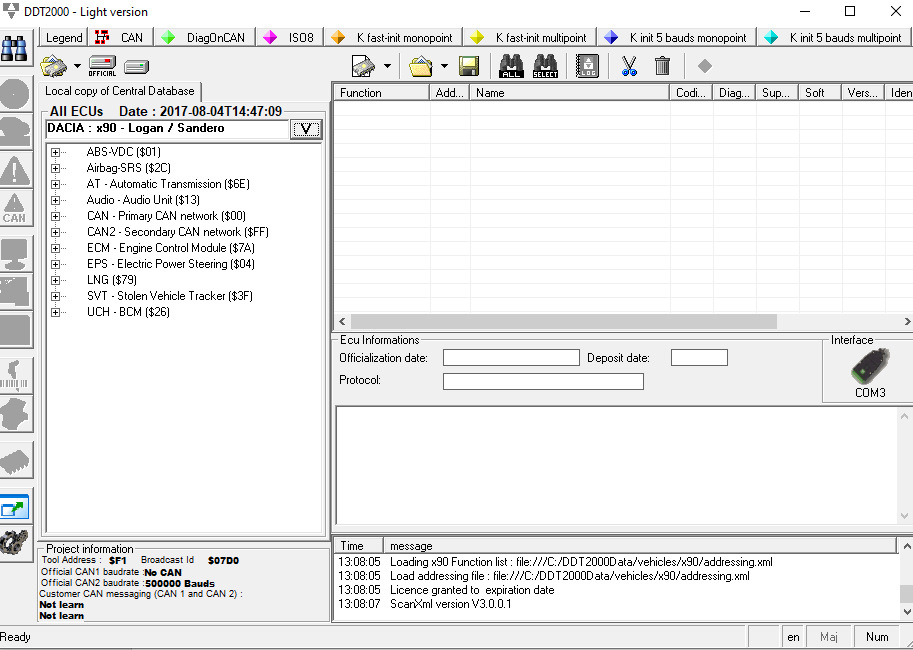

Все. На рабочем столе появится ярлык ddt2000 light запускаем программу с подключенным кабелем(к самой машине можно не подключатся пока) и если все нормально то будет так.

2. Активация скрытых функций.
Выбираем наш лохан, ниже пункт UCH-BCM (он же блок ЦЭКБС), два раза жмем на UCH transv 7_1. Сбоку шестая сверху кнопка «Play Ecu screens».

Вкладка Configuration UCH.

Для включения связи с блоком жмем зеленую кнопку и слева кнопку Play. Дальше активируем нужные вам функции и после всех манипуляций прекращаем связь с блоком опять нажав на зеленую кнопку. Только после этого закрываем программу и вынимаем шнур.
OUI- да, NON- нет.

Пояснение по функциям:
1,2,3- ненужная хрень, что будет если их трогать не знаю.
4- в другом меню далее можно будет настроить время, через какое хотите чтобы она закрылась снова.
5- в другом меню выставляем скорость при котором вы хотите автозапирание дверей (я оставил 25км/ч, чтобы не запирались когда просто протягиваешь по парковке, гаражам).
6- это включение выключение функции автозапирания прям из салона (долгим удерживанием кнопки закрыть двери, или наоборот открыть двери – последует сигнал)
7,8- не пробовал, не рекомендую их трогать. В другом меню, можно прописывать ключи, сами гуглите, работает не у всех и геморно как мне кажется.
9,10- можно тоже погуглить, что-то типа штатной сигналки, есть информация в интренте как это делали на ларгусе, нужно допаивать в блок нехватающие элементы.
14- лучше не трогать
15- я включил, но работает это или нет хз и дай боже не узнать никому.
18- на логанах не работает, т.к нет концевика ремня безопасности.
19- работает, при превышении 120км/ч, будет пищать.
22, 24- не трогать, от греха по-дальше.

Вкладка Parameters UCH.

Здесь вводим нужное вам значение (после установки связи с блоком) в поле Ecriture и жмем кнопку Envoi (отправить). Не забываем после манипуляций отключать связь с блоком. Сразу скажу некоторые значения, какими бы большими или маленькими вам не хотелось задать, останутся в своих максимумах заданных в прошивке блока.

Рекомендую здесь порог срабатывания на нажатие оставить как есть, а различение длинного/короткого выставить на 900. Число взмахов у себя я поставил 2 при коротком и 3 при длинном. Сами поиграетесь как удобнее вам.

Дальше интересная функция (точная остановка щетки), как мне кажется, и актуальная. Сам в зиме, ее еще не испытывал, лучше щетки отогреваются в зимнем положении или нет хз. Она работает, значение выставлять можно 100, но дворники выше 48 не подымаются. Фиксированное значение в прошивке, как я говорил выше. В результате изменения этой функции дворники паркуются выше на стекле. У ларгусов (я так понимаю из-за того что трапеция с завода переделана на «безсоплевую»), они поднимаются вообще высоко, прикольно в общем)

Задержка остановки щетки не знаю что делает. Менял значение, ничего не происходит.

Следующие изменения по центральному замку. Интересный параметр и о котором никто не говорит «максимально ограничение по времени открытия». Этот параметр отвечает за время, в течении которого будет подаваться ток на актуаторы ЦЗ. Замечали ночью когда едешь, как центральный замок просаживает напряжение на пол секунды и всегда при открывании закрывании делает тык-тык, ставим значение на 50 и все как в лучших домах парижу. Открывание закрывание в один короткий импульс.

Салонный свет: можно поменять пресловутый таймер 30 минутный и время горения света после закрывания двери (актуально у кого сигналка не успевает встать на охрану)

Включение защиты автомобиля – это таймер включения иммобилайзера после глушения двигателя. (после закрывания дверей с ключа, встает на охрану сразу)

Mise apc – это, как я понял количество неверных попыток ввода apv кода, что после исчерпания будет хз (apv код используется в другой вкладке для прописывания ключей)

Период мигания аварийки – неверный перевод на скрине, это время мигания если лампочка поворотника перегорела или стоят светодиоды (но до 800 как в обычном режиме увеличить не даст, максимум 600мс)

Максимально время работы аварийки – время работы аварийки при заглушенной машине (раньше всегда думал, что работать будет пока не высадит аккум, ан нет 15 минут)

Длительность звукового сигнала поворотников— я поставил на 0, звук тише стал и приятнее как то. Можно наоборот увеличить.

Пункт не пристегнутый ремень к логану не относится- ничего не работает.

По модификации собственно все, в данном блоке есть еще вкладки но это для прописывания ключей (не рекомендую) и просмотр параметров, вольтаж, вин, итп.

3. Диагностика.

Для считывания и удаления ошибок выбираем нужный блок двойным нажатием и жмем треугольник с восклицательным знаком. Дальше ошибки можно сохранить в xml файл себе и стереть нажав кнопку erase. Удаление ошибок только на заглушенном моторе!

Группа блоков SVT, LNG (кстати штатный блок управления газовым оборудованием), audio, Can, can 2 не про логаны.

Блока abs у меня нет, за него ничего сказать не могу.

Блок airbag- там можно сбросить ошибку после срабатывания подушки безопасности.
вот человек тут все подробно расписал

За блок автомата тоже хз, что там можно посмотреть, но наверняка давление масла которое нагнетает бублик и еще что-то.

Собственно сам ЭБУ двигателя это ECM. Их там много внутри, мне подошел вот этот.
SIRIUS32-EMS3132-SOFT RE1
Как подобрать подходящий блок (выбираете блок и жмете на круг с восклицательным знаком. Если все ок и блок на связи то будет гореть зеленая строка.

Может быть такое, что блок не совсем совместим с выбранным в программе, тогда тоже будет гореть зеленая строка, но выведет сообщение что блок такой-то такой-то не подходит. Из за этого может не срабатывать стирание ошибок.

В ЭБУ много вкладок с кучей параметров, менять и настраивать ничего нельзя, только посмотреть. Все на французском, но с гуглом понять о чем речь не проблема.

Блок двигателя и кажется подушек безопасности читаются только при включенном зажигании. Читать ошибки и смотреть параметры можно и на рабочем двигателе. Завели, потом подключились.

Инфы масса, температура воды, температура воздуха во впуске, импульс впрыска, угол опережения, пропуски зажигания (конкретно по каким цилиндрам), эффективность катализатора, напряжение на лямбда зондах итп. На этом собственно все! Прикладываю несколько скринов, у меня скрины без циферок, т.к не подключался к машине в момент написания.
Незабываем нажать на кнопку Play (треугольник) при подключении, тогда все значения отображаются в реальном времени.

В программе нет защиты от дурака, если сделаешь что-то не правильно, придется ехать к диллеру, на разборку или восстанавливать блок в специализированном сервисе

Пример работы дворников в зимнем режиме

PS Совсем забыл, на блок ЦЭБКС нужно прокинуть провод с датчика скорости, часто не занятый провод в косе из под капота уже есть (белого цвета) и нужно подключить его в нужные пины под капотом и внутреннем блоке.
инструкция от ларгуса
