Всем привет!
После того как я скрутил пробег, приборку так и не собирал, решил что буду делать пересвет, менять шкалы и т.д.
Начал смотреть цены на сайтах которые мне выдал яндекс и решил отложить покупку т.к отдать 3000р. за шкалы я не готов. Но просматривая драйв наткнулся на симпатичный дизайн, цену мне озвучили в 1300р. с доставкой! Дизайн я все же чуть переделал под себя, ну захотелось) Производство находиться в Харькове, пришло все быстро, упаковано хорошо, качество, хорошее. Спасибо TAD auto
Некоторые фото делал вечером на балконе по этому плохое качество, яблоко не вывозит.


Сравнение…

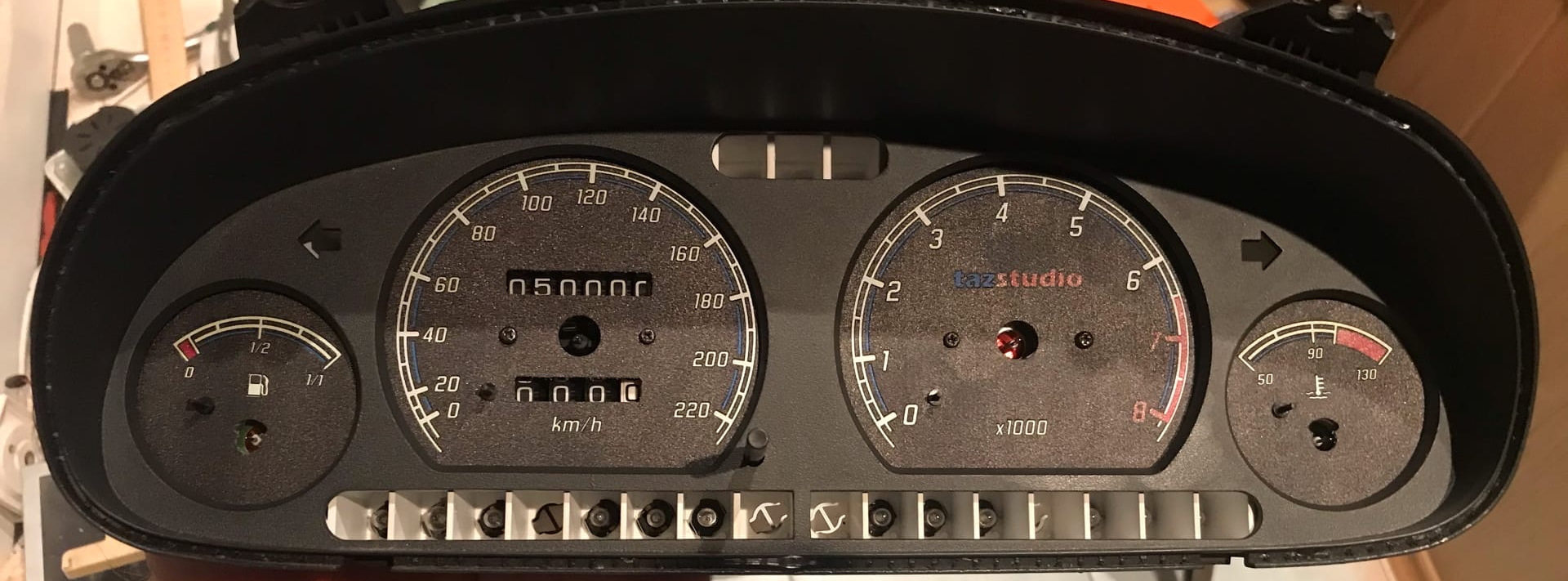

В итоге

Как вам? Мне нравится
Замечали ли вы что при стандартной желто\зеленой подсветке шкалы не равномерно светятся? Я еще как это замечал и не мог оставить это без внимания. По сути, это из за напыления на тыльной стороне заводских шкал, и строения родных рассеивателей, но так как у меня будут светодиодные платы нужно делать рассеиватели! К примеру правее механизма спидометра светодиоды никак не поставить правильно, нужно рассеивать свет.
Нашел полоску прозрачного пластика, по моему он называется оргстекло. Толщина милиметра 4, не измерял, но шире чем сток.

Малярный скотч нужен для перевода размеров, подгонка всех отверстий заняла много времени.
На предыдущем фото видно что для вырезания я использовал гравер с отрезными дисками.
Родной рассеиватель

Вырезав заготовки, я обточил все грани


Далее сверлами сделал все отверстия, к примеру на датчике топлива и ож болты должны быть утоплены в рассеиватель, и нужны углубления для ограничителей хода стрелки!

Вырезав все отверстия я взял наждачную бумагу и под краном хорошо прошелся со всех сторон что бы заматовать рассеиватели. В таком виде они отлично рассеивают свет.


Вот сравнение

Когда устанавливал рассеиватель слева, он уперся в ролики пробега из за большей толщины. В общем отверстие так сказать развальцевал.

Тут видно что новые рассеиватели перекрывают нужную площадь на 100%

Под конец решил сделать сравнение, засунул кусочек светодиодной ленты в приборку, подключил все к зарядке от ноутбука и сделал фотку до\после.

В планах сделать печатные платы, отполировать и затонировать стекло приборки, заказать плавный розжиг.
Всем спасибо, комментарии и советы приветствуются, может что то дельное подскажите!



Comments 2
Шкалы к оргстеклу буду клеить на тонкий двухсторонний скотч, он там микронный. А за направляйки я даже не знал, я делал свои метки на старых шкалах потом клеил старые шкаалы на орг стекло и на оргстекле делал отметки

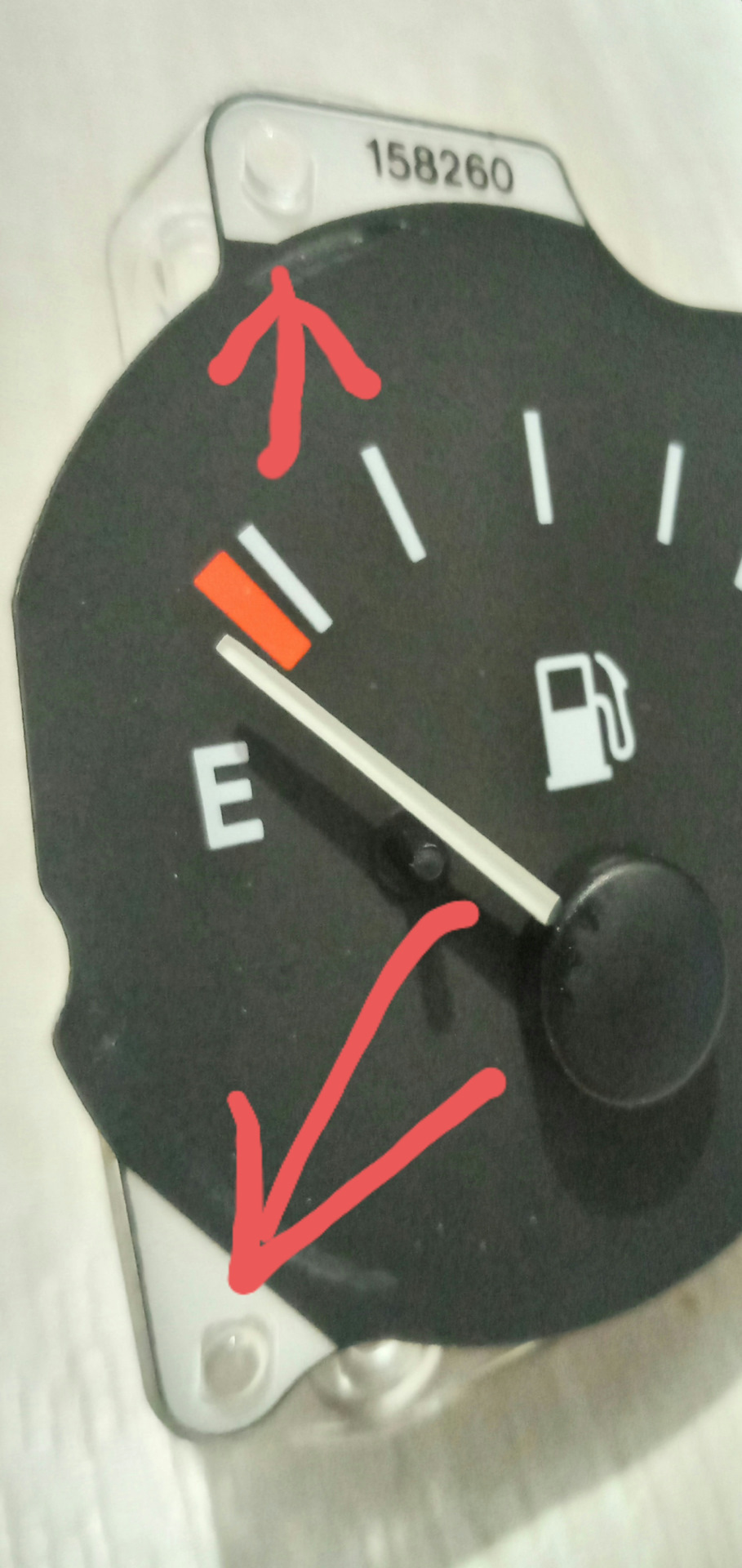

Никита, подскажи пожалуйста, как у тебя получилось точно выставить шкалу уровня топлива и температуры?! Ведь на штатном рассеивателе есть направляйки, а на оргстекле нет. И каким клеем крепил шкалы к оргстеклу.
Спасибо!
