Всем привет!
Данная идея не нова, давно хотел сделать габаритную и околодверную подсветку в двери.
Для этого нам понадобится комплект плафонов VAG на 4 двери, которые можно приобрести по ССЫЛКЕ, транзисторы IRFZ44N, ну и отличный отчет по установке Игоря Mastercool.
Фонари приехали очень быстро, и представляют из себя такой набор

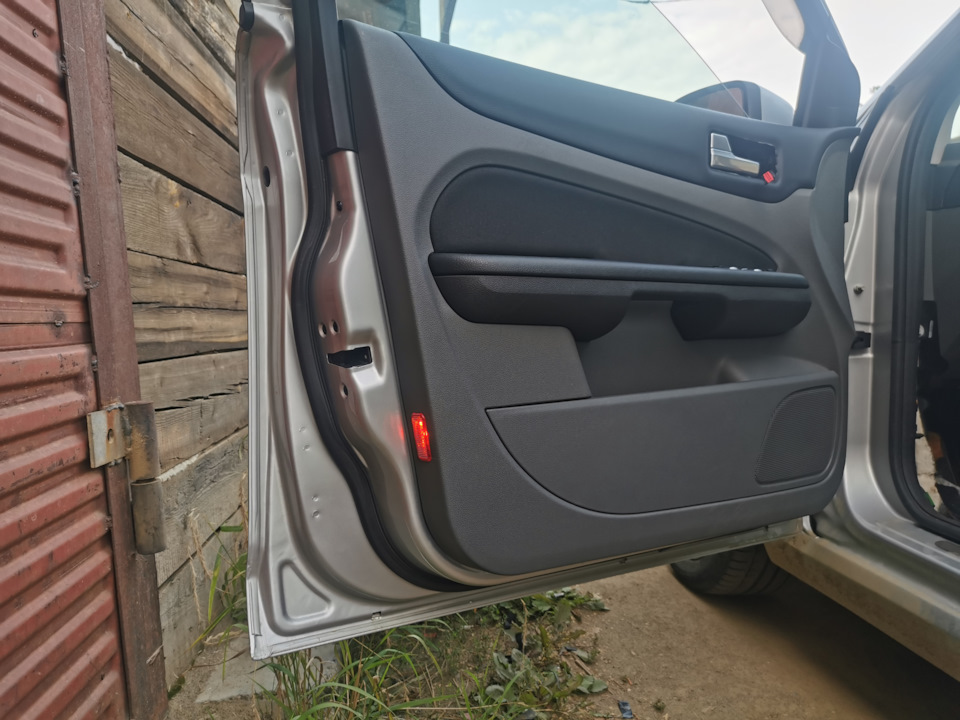

Для установки фонариков сделал бумажный шаблон, определился с расположением, сделал разметку, и вырезал канцелярским ножом посадочные места. Режется очень легко, пластик очень мягкий.

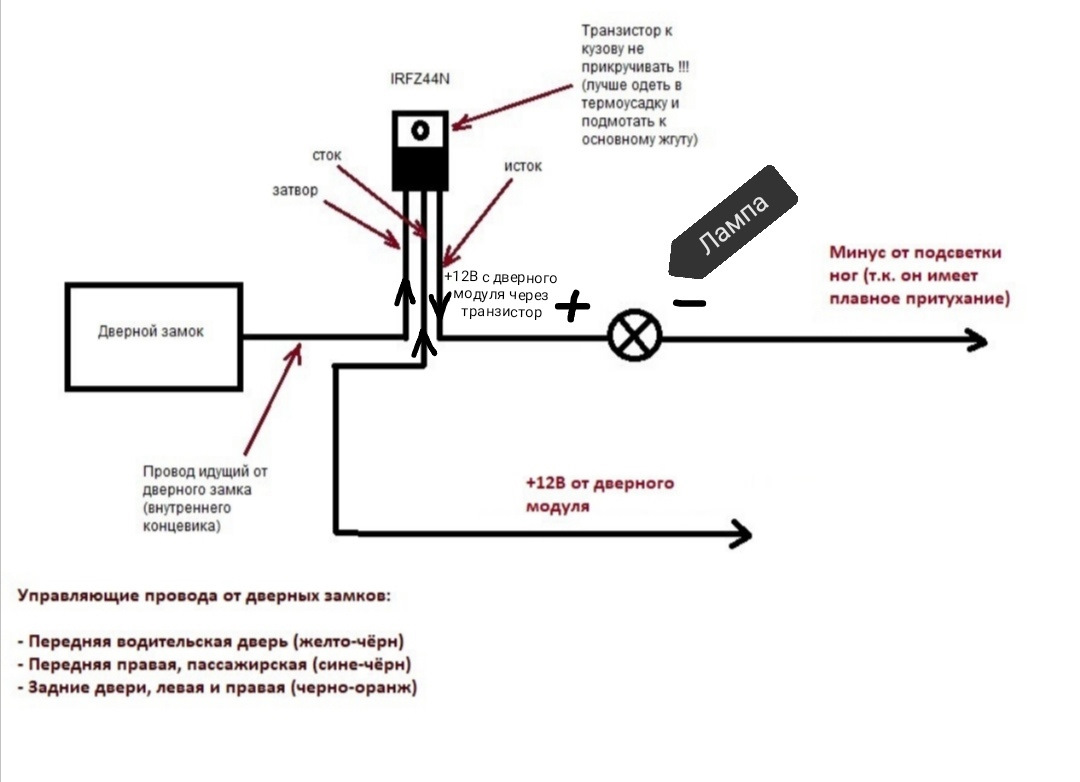

Как уже написал выше, схему подключения взял у Игоря, продублирую её у себя.
В отличии от автора схемы, минус как и плюс я взял с дверного модуля, не вижу смысла заводить в салон минус и подключать его к подсветке ног ради плавного затухания, которое даже и невидно при закрытии двери.
Данная схема позволяет включатся фонарям только открытой двери.
ВНИМАНИЕ! Не в коем случае не садить на металл двери корпус транзистора, сначала необходимо его одеть в термоусадку. Я так сжег два транзистора)))
Конечно лампочки которые идут в комплекте вообще не светят, в белый фонарь хочу поставить диоды, а вот в красном думаю так и оставить.
Как установлю на все двери сделаю отчет, уже с диодной подсветкой.
Comments 53
Красота
Классная идея. Заказал себе фонари. Так же сделаю.
Очень хорошо и функционально получилось, вид как будто так и было с завода. Сзади ставил?)
На задние ещё пока не дошли руки
Интересно) в закладки)
в закладки!
👍
Транзистор можно закрепить к двери авто через термопрокладку и пластиковая шайба под болт.
Можно и так
Nice
I'm also planning to install this open light on door panel.
👍👍👍
Уфь уфь, в закладочки👍
Тут все по красоте)))
Спасибо Андрей 👍
А для чего транзистор?
Да простят меня электрики 😁
Смотри схему)
С концевика слаботочный выход
Ничего не могу понять по схеме. На первую ногу приходит управляющий сигнал, на вторую ногу приходит +, на третью ногу минус. То есть когда появляется сигнал на первой ноге, транзистор открывается и + с — замыкаются?! Разве на вторую ногу не должен приходить минус и этот же минус уходить с третьей ноги на саму лампочку? Откуда лампа то питание берет 🤔
😁 На третью ногу нагрузка приходит🤓
Все догнал, этот же + со второй ноги и выходит через третью на + лампы👌
rais82
😁 На третью ногу нагрузка приходит🤓
Для таких же как я😁
А ты не знал что так обозначается лампа? 🤓
Я почему то зацыклился что это какое нибудь сопротивление для диодов, потом уже дошло, ещё стрелки эти с толку сбили, я думал это направление движения тока😁
Молодец, разобрался 👍
блин круто вообще
Артём спасибо 👍
Крутяк Раис! 💥
Денис, благодарю 🤝
👍
👋
Красота. Колхоз наше все 👍👍👍
Лакшери 👍💪🤝
Тоже так хотел, уже давно, но ценник кусается на такие плафоны
Можно комплект только на перед взять
Самый жирный фокус по салонным ништякам.
Есть и пожирнее)
Огонь)🔥
Круть
Гля как круто👍молодец
ссылка тока у нас не работает(
Вроде работает
Привет ! Вижу сделал подсветку тоже в двери ! Вот теперь другое дело, согласен ?
А я почему с салона провод один с подсветки ног) заводил, это не для плавного затухания при закрытии дверей а для того, если оставить двери надолго открытыми (у меня запрограммировано на 5 минут вместо 15) то подсветка в дверях гаснет и не садит АКБ
Игорь теперь догнал)
Конечно лучше если будут отключаться со временем.
Спасибо, пересмотрю подключение 🤝
Ты не переделал питание на подсветку ног, чтоб отключались когда дверь долго открыта.
Mastercool
Привет ! Вижу сделал подсветку тоже в двери ! Вот теперь другое дело, согласен ?
А я почему с салона провод один с подсветки ног) заводил, это не для плавного затухания при закрытии дверей а для того, если оставить двери надолго открытыми (у меня запрограммировано на 5 минут вместо 15) то подсветка в дверях гаснет и не садит АКБ
вопросик, как перепрограмировать время затухания?
В программе ELM Config, подключаемся к авто, заходим в раздел "GEM" во вкладку "Конфигурация" и "страница 1", там есть пункт, который я изменил с 15 мин на 5 мин.
На скриншоте обвел красным цветом где менять
Спасибо
Полезная "хотелка", поделился. 👍
Менял лампочку в одном фонарике, крышка благополучно упала внутрь обшивки -) Как раз красный, поставил свои обычные лампочки с али — свет "агонь", очень заметно.
Класс👍
👍🤞
Отличная работа 👍
Спасибо 👍 🤝
Уровень!
Скажешь тоже)
