Данный способ подойдёт для тех у кого уже нет места под кнопку слева от руля, ну или кому просто не нравиться как смотрится оригинальная кнопка SRS PASS OFF от mazda 3 среди остальных. А вообще обычно отключение пассажирской подушки устанавливается справа, ближе к самой подушке, установил кресло — сразу отключил.
1. Новое место кнопки — в бардачке, для этих целей идеально подходит врезная кнопка от mazda 6 GH (www.drive2.ru/l/555984273455185926/)

Для удобства монтажа я снял бардачок и его крышку, лицевую часть заклеил скотчем, чтобы не оцарапать

Сняв заднюю часть кнопки подготавливаем лекало для выреза места под кнопку, отмечаем контур


Так как дремеля у меня нет, делал по старинке, прошёлся по контуру тонким сверлом

Дальше подгонял отверстие ножом, в итоговом варианте получается это

Встаёт кнопка идеально, как тут и была, места с обратной стороны хватает


Зазор от крышки бардачка до кнопки имеется

2. Для нового места кнопки придётся также перенести и штатную фишку (она кстати подходит ко всем кнопкам mazda SRS PASS OFF)

Провода удлинил максимально высоко, чтобы в районе остальных кнопок/фишек они не мешались

При прокладке наконец то попробовал тряпичную изоляцию антискрип Tesa — от оригинала не отличить!

Примеряем длину проводов, чтобы при снятии бардачка была возможность отсоединить фишку

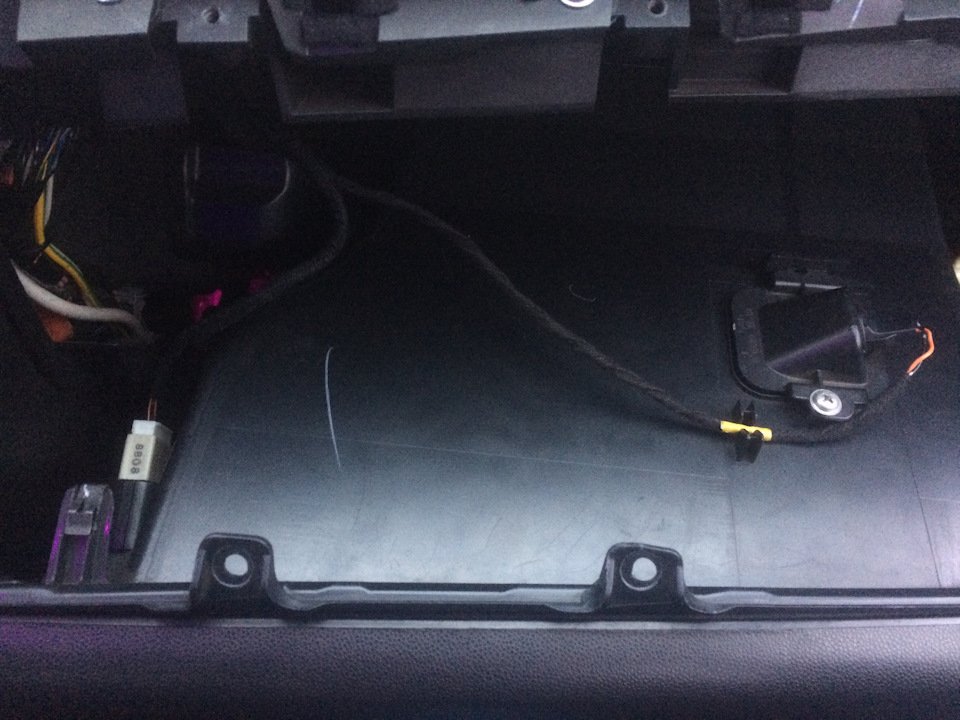

Итоговый вариант новой проводки к кнопке — даже с виду за бардачком получилось аккуратно)

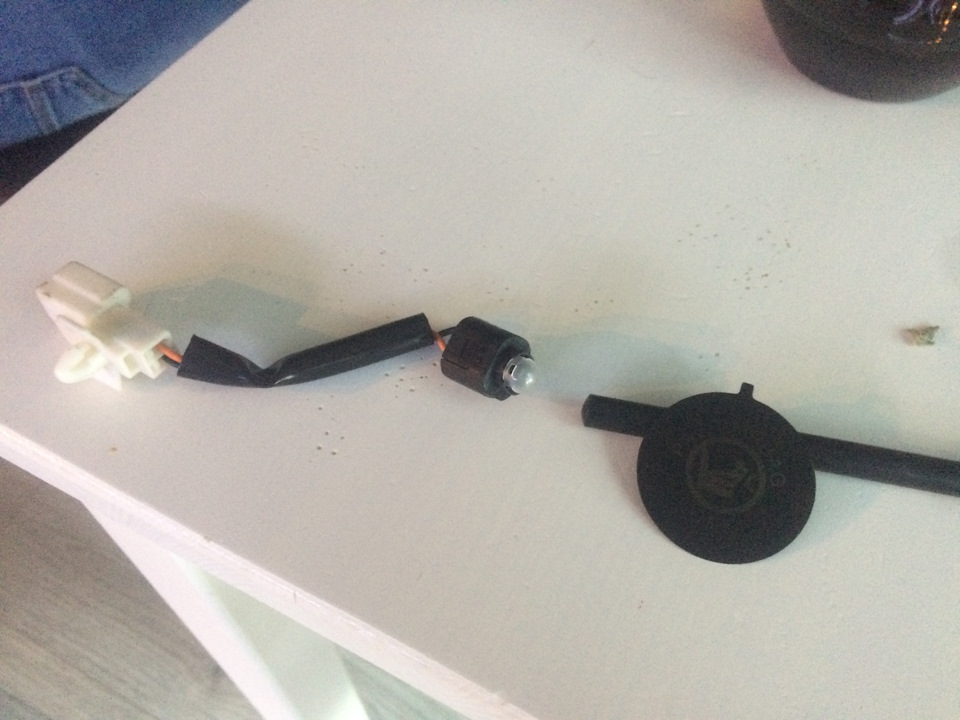

3. Индикация — как уже выяснилось бывает 2-х видов: — с лампочкой и красным рассеивателем — со светодиодном и белым рассеивателем
Купить можно все отдельно, но новое стоит дорого! Поэтому необходимо искать б/у панель с индикацией, что я и сделал. Приобрёл вот такую панель пепельницы

Главное чтобы был комплект, с обратной стороны провод с фишкой

В моем случае это оказался комплект со светодиодом

т.е. белый рассеиватель

белый отражатель

Но так как у меня штатная заглушка уже давно была удалена и установлены на ее место доп розетки USB (www.drive2.ru/l/464003528721957359/)

я решил полностью перенести индикацию вместе с отражателем. Выпилил коронкой 38мм из панели-донора

Подогнал к своей панели 32 мм

После того как я делал отверстие под USB, остался бортик из пластика с с лицевой и обратной стороны, с лицевой я его убрал, чтобы заглушка с индикацией встала как с завода, а с обратной стороны он пригодится

Для того чтобы припаять новый отражатель


Вот тут для сравнения приложил отражатель от заглушки, он визуально больше и патрон светодиода не будет вставать в его отверстие как положено, если не переносить отражатель, можно перенести только посадочное место патрона, ну это кому как удобно, я хотел чтобы было все по уму и перенёс полностью, так как половина работы была уже сделана ранее при установке USB.

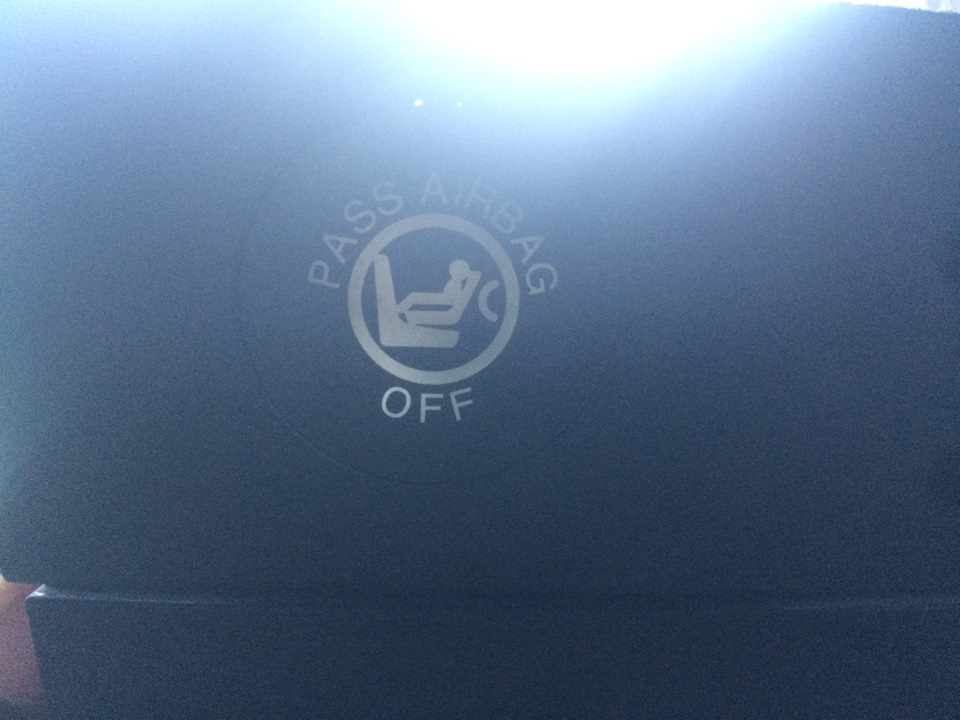

Итоговый вид панели с индикацией

Вот так это выглядит в машине:


Повернуть ключ ничего не мешает, я переживал, что панель слева будет немного мешать руке

Получилось очень даже по заводскому и кнопка прячется за крышкой бардачка!

PS: После подключения всего этого, потребуется включить програмно функцию SRS PASS OFF. Я обратился к Косте Kosyak0, он сделал все оперативно, за что ему спасибо!
Если кто-то хочет прописать кнопку и индикацию сам, Антон Wanderlik расписал как это сделать (www.drive2.ru/l/546033418345908675/).


Comments 62
Как всегда по красоте 👍
Благодарю!
Прям как заводская! Молодчина! Уважуха!
Идеально подошла)
Супер!
🤝
🔥👍
Я так понял что фишка которая идёт от машины на индикацию есть на всех авто?
Да, на всех, установлена в заглушку
Под кнопку слева там есть провода… Я имел в виду под лампочку провода что по центру)
Ну если есть под под кнопку, то и под лампу должен пройти быть, кто то ее просто либо отрезал либо убрал так, что не видно, обычно фишка вставлена в заглушку чуть ниже, может не увидел?
Ну еще посмотрю)
Интересно, а если нет выведенных из косы проводов под этот индикатор, можно ли самостоятельно их из соответствующей проводки srs вывезти?) не в курсе?)
Ну а куда они делись? Под кнопку есть провода (я уже спрашивал ты не ответил)? Возможно их отрезали просто нужно поискать, теоретически можно, они идут от блока управления подушками, надо смотреть схемы и прокладывать.
где ж вы гады находите эти пепельницы с заглушками! =)
Купил почти сразу после того как Антон выложил свой блог, видимо по этому быстро получилось найти
Все круто, конечно!) образцово я бы сказал!
Пс. Только есть нюанс насчет поста этого…))
ты написал (и на фото) что у тебя белый индикатор, а на фото в.конце где все уже установлено — он уже красным горит!
И ни слова об этом.)
Светят оба варианта красным, да, не указал, что с моем исполнении так как все белое, светодиод светит красным)
Нечего добавить! Круто! 😀 Красава просто.
Спасибо! Самому прям очень нравится)
как всегда до мелочей! в закладки, спасибо!)
Всегда пожалуйста!
Тоже наверное понадобиться скоро место для кнопки, так что теперь знаю, если что, куда перенести замок)
Что за кнопка новая планируется)?
Обогрев лобового
У меня это в очереди, но места уже нет) Стеклолюкс?
Да
Если вперед меня поставишь, хочу посмотреть, минусы знаешь?
Нет, а какие минусы?
Я для себя несколько выявил в разговоре с менеджером:
— нет возможности сделать шелкографию (только краска, а как это выглядит хз)
— пятак под зеркало клеят на месте при установке
Ну по поводу краски, мне кажется это не критично. А то что пятак клеят при установке, что плохого то?
Ну это мои придирки, все это указывает на какое-то кустарное производство, немного напрягает…
Ну посмотрим, что будет по итогу
Уже заказал?
Да
👍🏻Жди тогда в гости😂
👌
Может быть я чего то не понимаю, но в чем смысл отклять подушки?
чтобы ребёнок в детском кресле не пострадал от подушки в случае чего)
Тогда понял
Pentak
Может быть я чего то не понимаю, но в чем смысл отклять подушки?
Если на переднем сиденьи стоит детская люлька, то подушку нужно отключать.
Это обязательно, а если просто кресло с маленьким ребенком, то нужно либо отодвигать максимально назад, либо рекомендуют тоже отключать.
Как обычно идеально и продуманно до мелочей.
Обожаю твои БЖ :)
Спасибо! Приятно слышать)
Подход к задаче👌
Где индикацию отключенного Air bag пассажира нашёл? Есть ещё?)))
Нашёл на euroavto.ru, я купил ее ещё в сентябре, после этого появлялись ещё варианты
крутоо! а как было до переделки? есть фото? просто так уж вышло что мазды у меня не было и не могу понять всей красоты задумки)

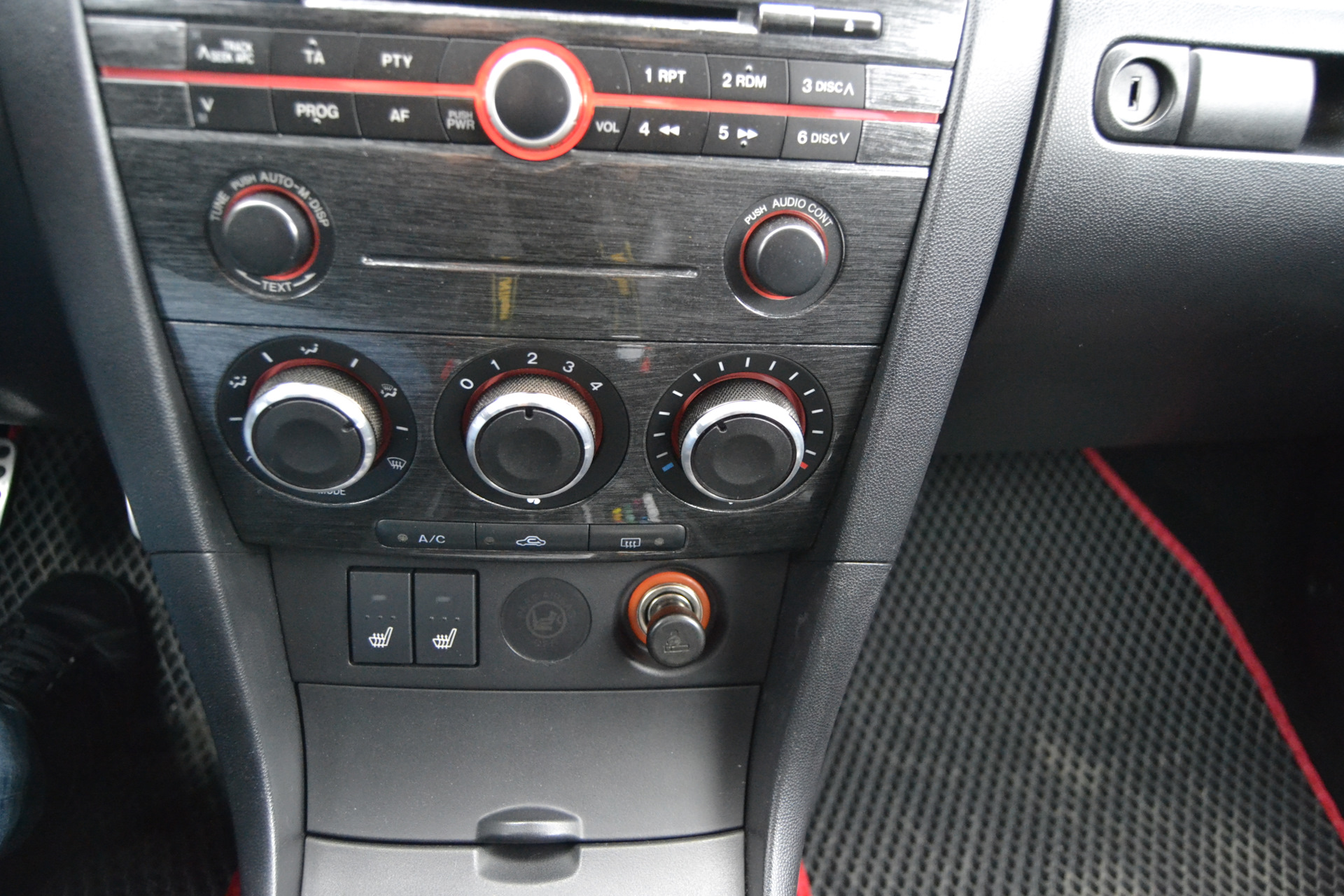

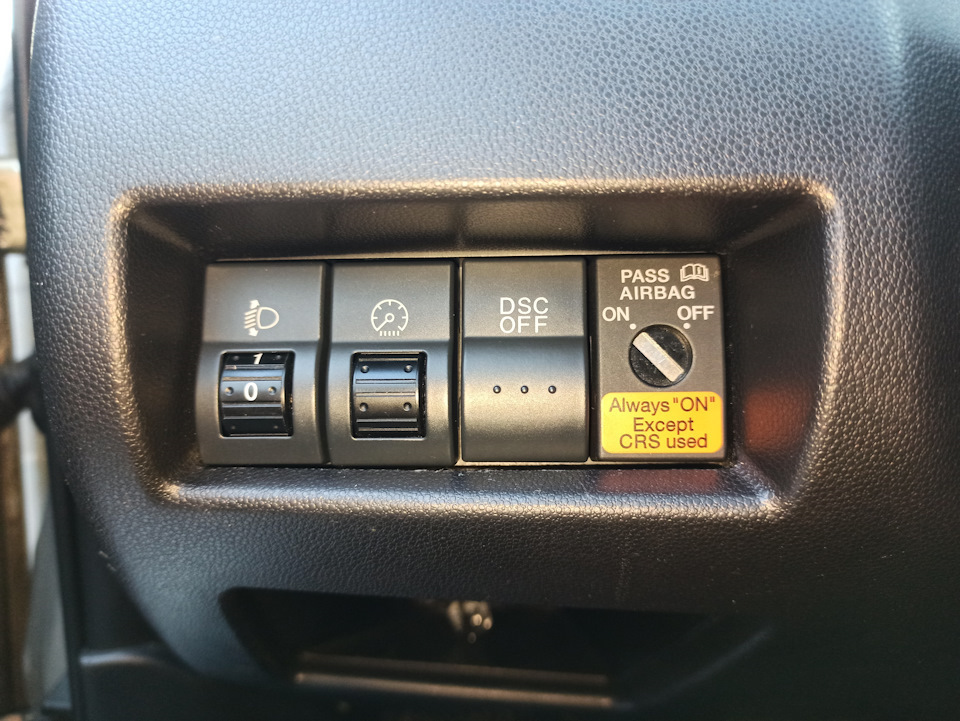

Изначально её не было вообще) Индикация осталась в заводском месте, кнопка по заводу стоит слева от руля в блоке кнопок, вот тут я дискутировал на эту тему и выбирал альтернативное решение
