Подсветка ручек Ambient oem, но не совсем:)
Конечно для передних дверей есть полностью оригинальное заводское решение. Но я был не в силах выпустить из рук гравер после внедрения хром полосы в накладку климата приступил к внедрению, давно лежавшей подсветки ручек от пассата.

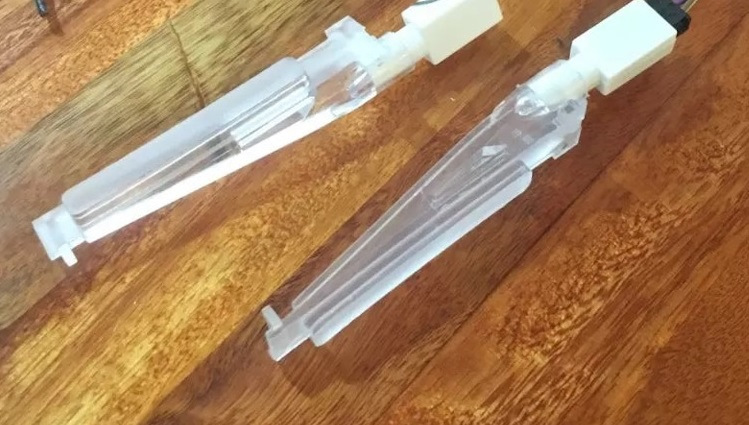

Плафоны подсветки Арт: 56D 919 177 — 2шт;
Пины в блоки дверей Арт: N90764701 — 4шт;
Разъемы лучше брать не как у меня, а
Разъем Арт.: 1J0973119 — 2шт;
Пины Арт.: N10335807 — 4шт;
Разъем ответный Арт: 1J0973332 — 2шт;
Пины Арт: N10336105 — 4шт.
Стандартный разбор дверных карт, разбор самой ручки, пропилы под подсветку в ручке и рамке ручки, установка и обратная сборка, добавил разъемы для легкого отключения подсветки и подключил к разъёмам блока дверей:
Пин 17 — + 2 пин подсветки;
Пин 19 — Gnd 1 пин подсветки.
Далее сборка и активация васей:
Блок водительской двери (42) Байт 2 активировать 3 бит;
Блок пассажирской двери (52) Байт 2 активировать 3 бит.
Так как разбирал дверные карты, заменил установленную ранее подсветку дверей На оригинальные led от пассат b8 Арт: 3G0947411. Так как китайские led плафоны очень яркие и при свечении видно не очень качественное изготовление с засветами.
Comments 16
Where did you get it ? have code of the piece?
Зачет бро, тоже хочу
Только ни как все руки не доходят)))
Спасибо)
По факту времени надо 1-2 часа всего
А 17ый и 19ый пины у тебя свободны были в блоке двери?
Так по памяти 17 вроде да, а 19 скорее всего занят
SergeyUlianov
Спасибо)
По факту времени надо 1-2 часа всего
На задние ручки дверей подойдут эти плафоны от пассата?
Да, на задние двери подходит
диоды в подсветку дверей можно было взять у Ромы(lumos)
в целом хороший пост с номерками)
Под них еще нужны обычные плафоны, те что заменил были с впаянными диодами
Класс! Дай номерки подсветки (плафонов) и штекеров и ещё не понял: в задних дверях тоже установил?
56D 919 177
a.aliexpress.ru/nCtkdom
Пины в блоки дверей N90764701-4шт
Разъемы лучше брать :
1J0973332-2шт
пины N10336105-4шт
1J0973119-2шт
пины N10335807-4шт
Нет в задние пока не ставил, тк изначально заказал только один комплект на пробу, сейчас приедет еще пара ламп, поставлю в задние двери, но там нет штатного подключения, только к подсветке кнопок.
Ссылка не открывается
SergeyUlianov
56D 919 177
a.aliexpress.ru/nCtkdom
Пины в блоки дверей N90764701-4шт
Разъемы лучше брать :
1J0973332-2шт
пины N10336105-4шт
1J0973119-2шт
пины N10335807-4шт
Нет в задние пока не ставил, тк изначально заказал только один комплект на пробу, сейчас приедет еще пара ламп, поставлю в задние двери, но там нет штатного подключения, только к подсветке кнопок.
Привет, а где фонари в двери заказывал? Оч 👍
Можно на али, можно в любом магазине запчастей
ygeb
Привет, а где фонари в двери заказывал? Оч 👍
Можно на али, можно в любом магазине запчастей
SergeyUlianov
56D 919 177
a.aliexpress.ru/nCtkdom
Пины в блоки дверей N90764701-4шт
Разъемы лучше брать :
1J0973332-2шт
пины N10336105-4шт
1J0973119-2шт
пины N10335807-4шт
Нет в задние пока не ставил, тк изначально заказал только один комплект на пробу, сейчас приедет еще пара ламп, поставлю в задние двери, но там нет штатного подключения, только к подсветке кнопок.
Вы не знаете как сейчас искать эти фонари? По ссылке перехожу, из нет в наличии (((
