Всем привет!
Еще весной во время поездки на урал, вдали от дома отказал китайский поворотник с левой стороны. ДХО работал, а вот поворотник нет. Тогда как временное решение, чтобы обозначать для других водителей свои маневры, был заколхожен поворотник от ваза…
По приезду домой принялся за разбор. Снял пациента:
Вскрывал канцелярским ножом, аккуратно прорезая шов между корпусом и стеклом, соединены они встык и держатся на клею.

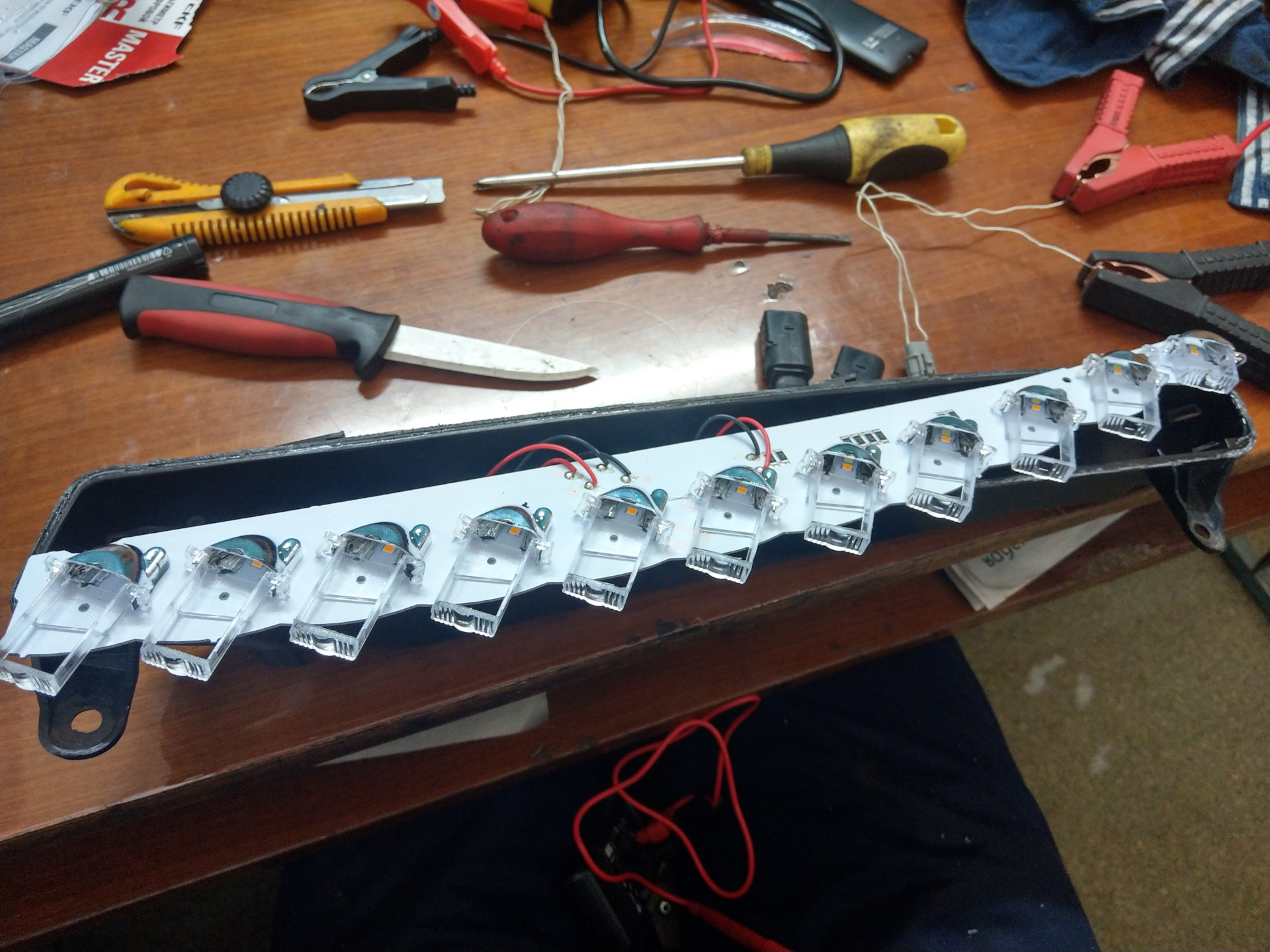

Далее нужно снять маску, открутив 4 винта и вытащить маску, еще она держится на направляющих в герметике. И уже потом можно вынимать саму плату с диодами.
Само исполнение мне понравилось. Все диоды припаяны на алюминиевую пластину, которая служит радиатором. Так же на этой пластине есть ряд резисторов, которые выполняют роль обманки ДХО (на поворотник идет внешняя обманка виде блочка с лампой)
Драйвер приклеен на герметик с внутренней стороны
Подключил на столе и начал искать причину, дхо горит как положено, при подаче питания на поворотник дхо гаснет, но оранжевые диоды поворотника не включаются, точнее они ВСЕ светились еле еле, а при отключении питания вспыхивали на доли секунды ярким светом.
Тк на мой взгляд все диоды хоть слегка но светились решил что проблема в драйвере. Хотя внешне никаких повреждений заметно небыло, внутри корпуса все было сухо и чисто.
Кстати напряжение приходящее на диоды белые/оранжевые примерно 33В, те драйвер повышает его с 12В до 33В.
Сам я не электронщик) поэтому повертев в руках плату и не увидев ничего подозрительного, решил отдать профессионалам.
Отдал одному, неделю там все пролежало, причину не нашли…
Решил заказать новый драйвер у китайцев. Списался с продавцом у которого покупал комплект, объяснил ситуацию, скинул фотки того что нужно, они выставили счет на 600р, я оплатил.))
Примерно через месяц бегу радостный на почту, беру посылку, вскрываю, а там… вместо драйвера прислали блок обманки))) ну китайцы, ну дают! ведь фотки скидывал…
Списываюсь еще раз, объясняю, жду еще месяц и получаю наконец то то что нужно)

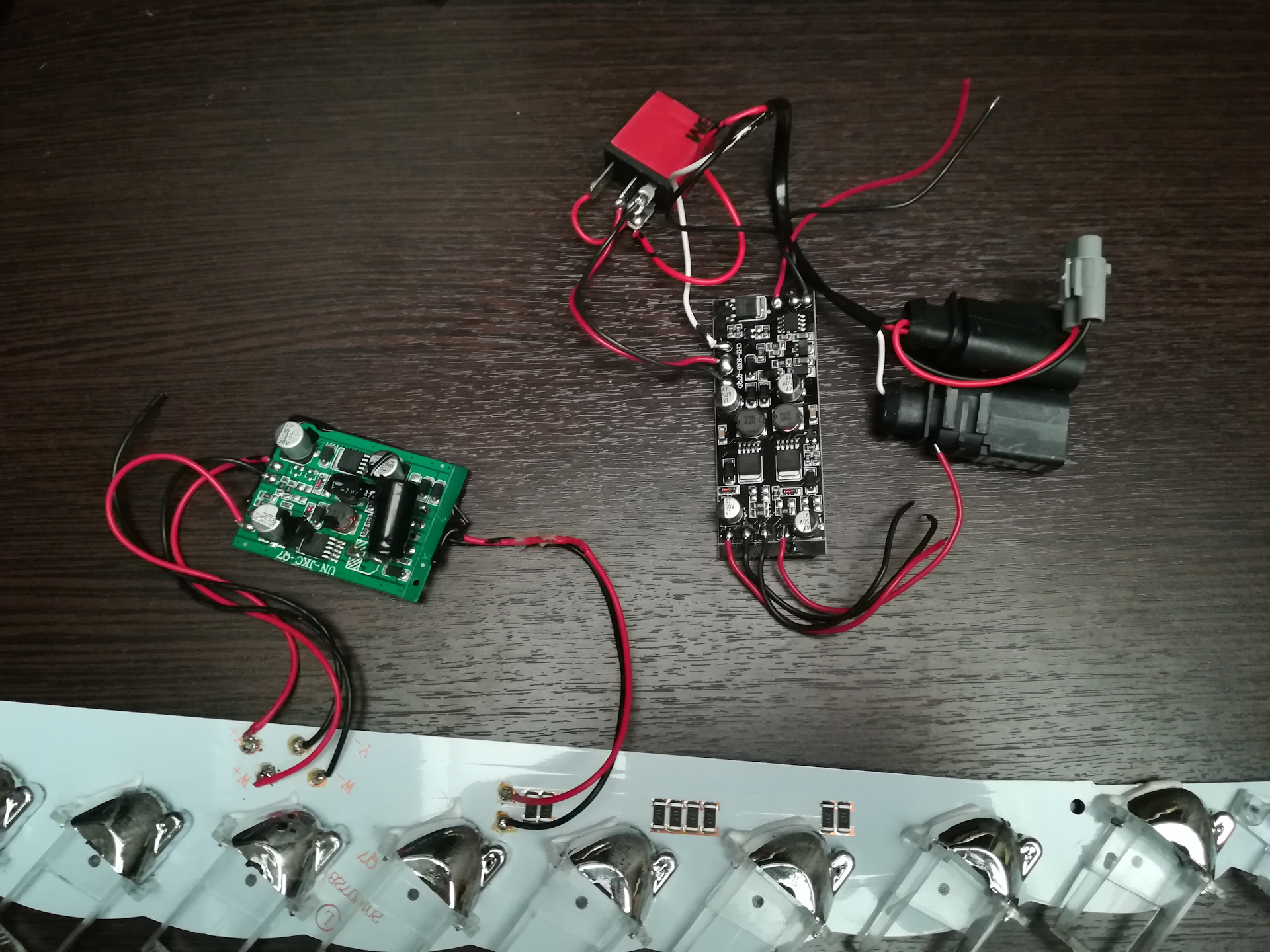

Новый немного другой по исполнению, в нем дополнительно есть реле.
В общем подключаю новый драйвер и… получаю тот же самый результат. Бл""ть… как говорится "дело было не бабине"
Начинаю ковырять и прозванивать каждый диод, и нахожу причину. Оказалось что на втором диоде проблема с пропайкой, и если придавить его пальцем все начинает нормально работать)))
Дальше все просто. Припаял назад свой драйвер, пропаял диод, все собрал.
Собирал на герметик, который прикупил для ремонта двигателя — отличное качество, удобно и наносить.
Код для заказа 70-31414-20
Еще приобрел оригинальные противооткатные упоры б/у, тк у меня их уже небыло при покупке авто.
Места практически не занимают, располагаются в штатном месте в багажнике. В рабочем состоянии выглядят так:
Номер по каталогу: 7L0 860 321 A
Всем добра и удачи!
