Доброго времени суток.
Решил сделать пост т.к. на просторах драйва мало информации по дооснащению оригинальным ТСУ.
Фаркоп ставили не на моё авто, на авто товарища.

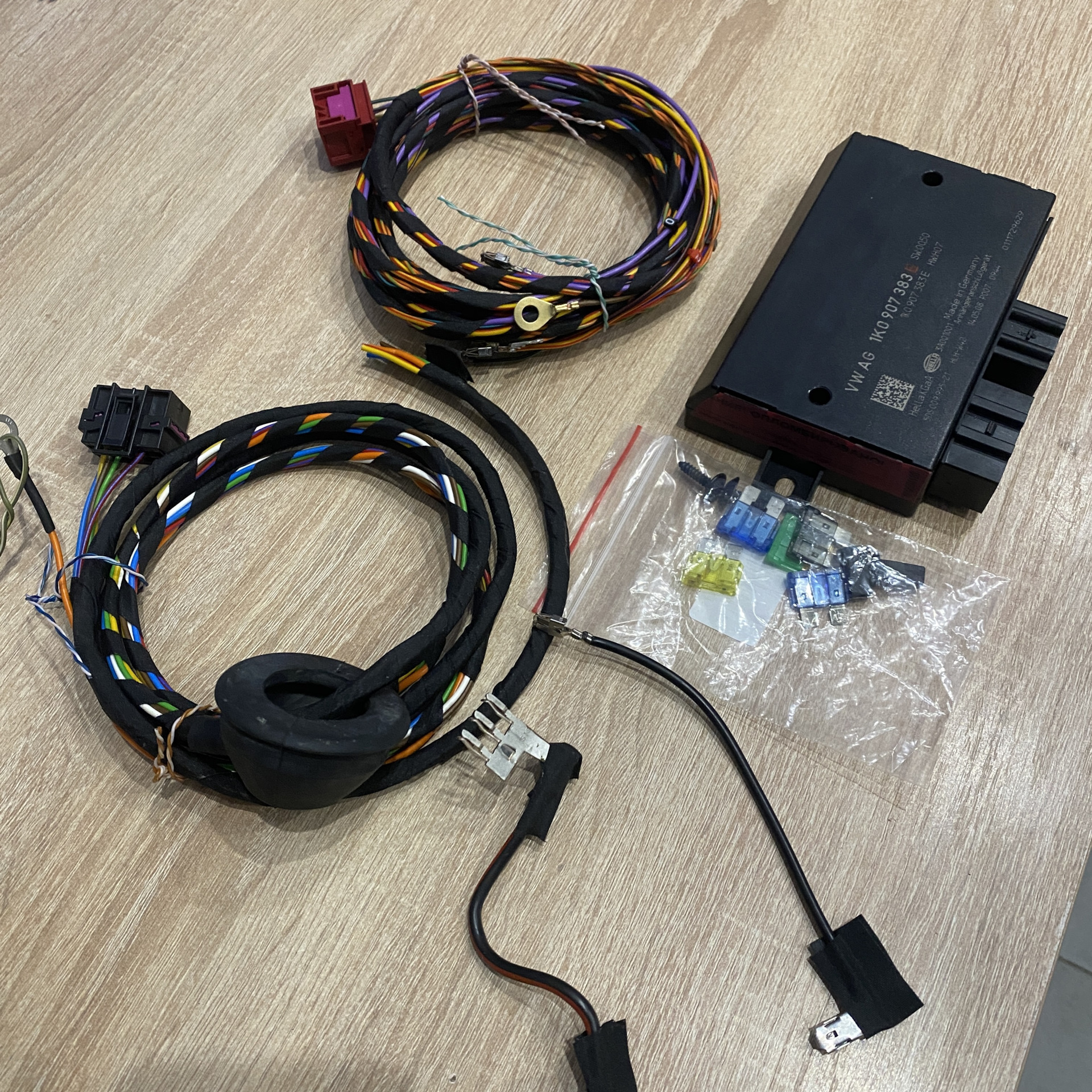

Список того что понадобилось:
5N0803880M — Оригинальный складываемый Фаркоп для VW Tiguan 5N0
1K0907383G — блоком согласования ТСУ
N90648402 — болт 4 шт крепления самого фаркопа
Салонную часть проводки делали сами, для этого понадобилось:

+разъем 3B0972722 + два пина N10335807 -для подключение светодиода показывающий статус положения крюка.
ну и в соответствии со схемой провода нужного сечения:

приступаем к установке

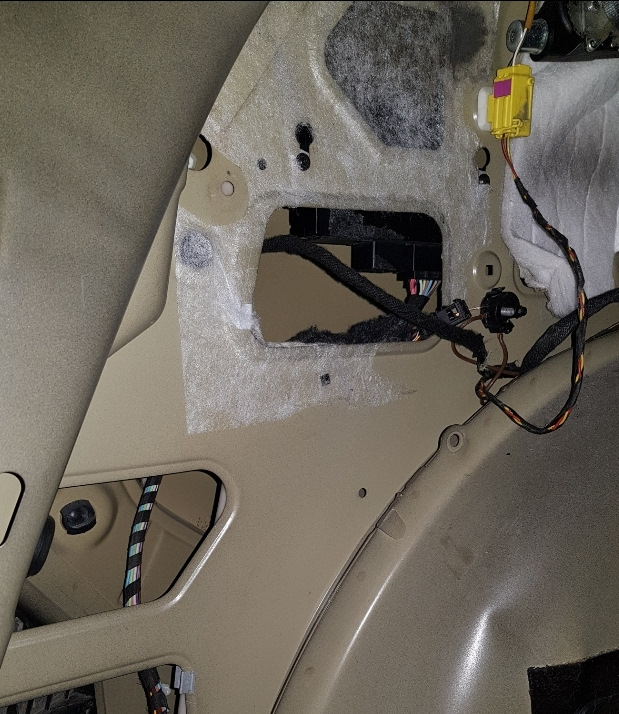

По салону разбираем левую сторону обшивки багажника.
демонтируем задний бампер, откручиваем задний усилитель, теперь функцию усилителя будет выполнять конструкция крепления фаркопа. Для того чтобы отверстия крепления усилителя были закрыты, закручиваем обратно болты крепления.

С боковых сторон лонжеронов есть заклеенные отверстия для болтов крепления ТСУ, вставляем и закручиваем болты нужным моментом


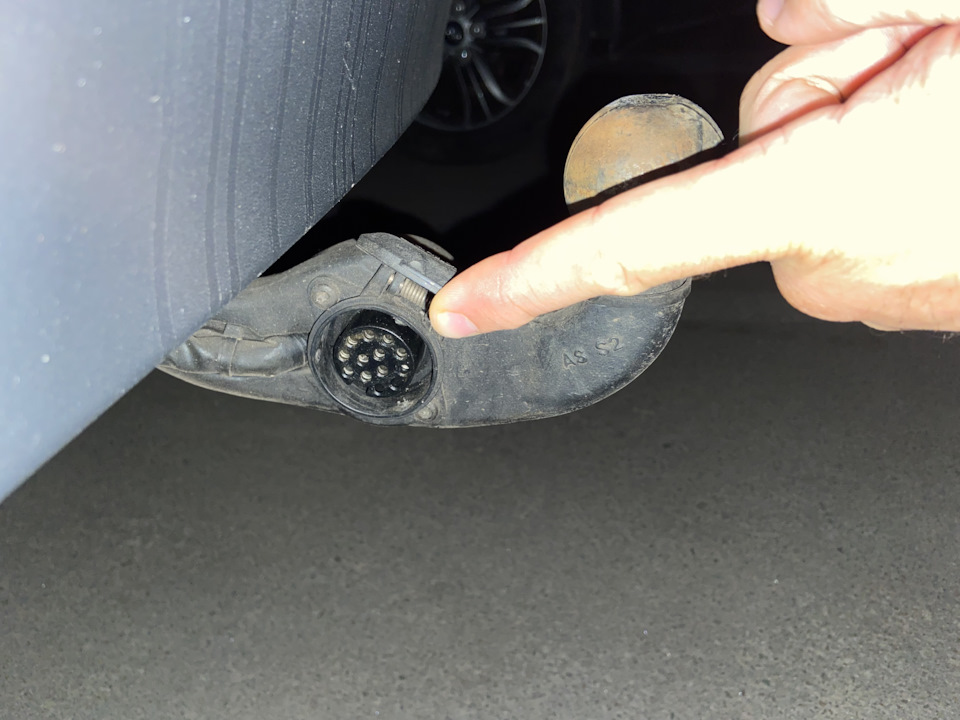

Наглядная работа конструкции складывания:

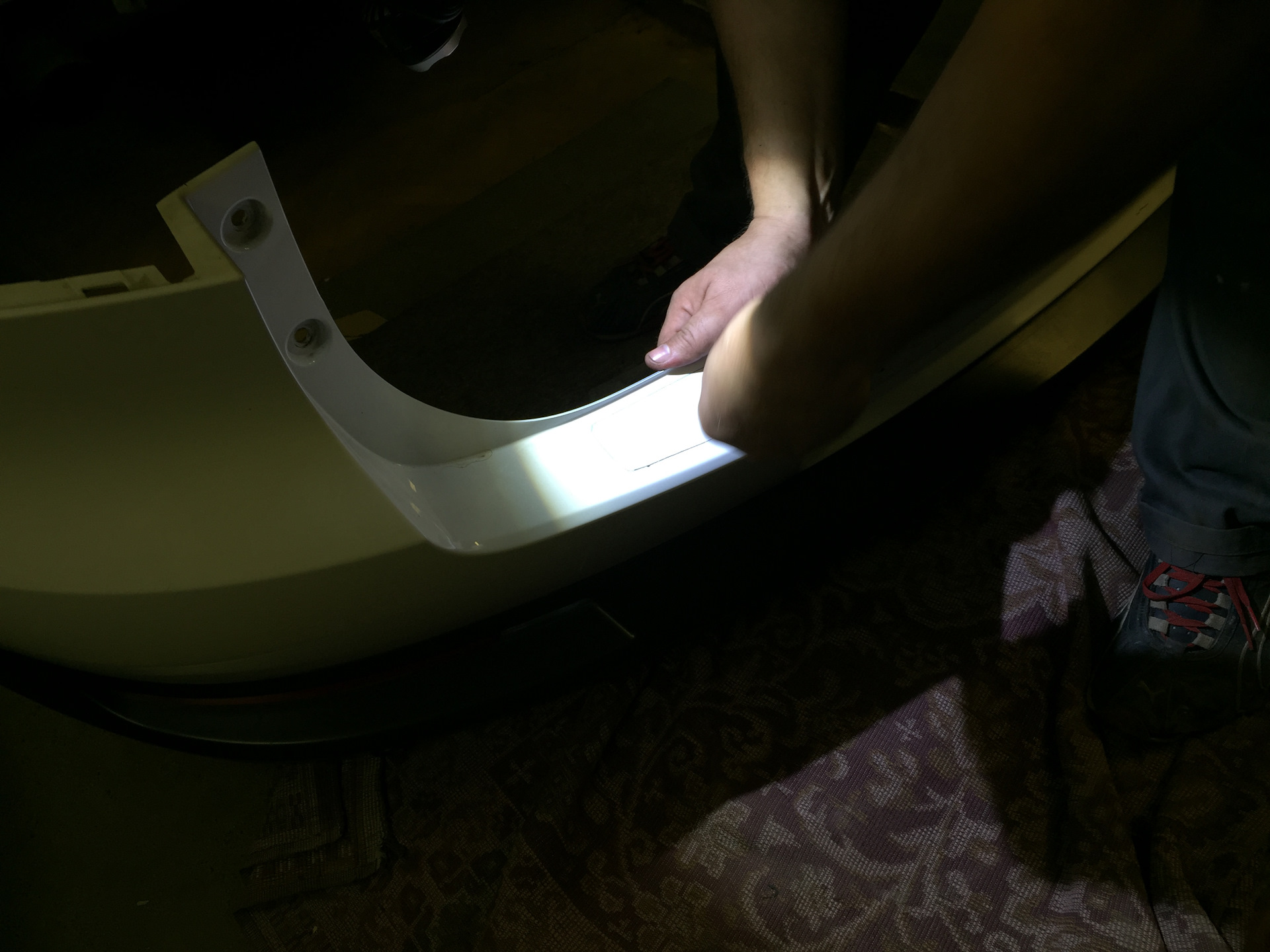

Далее приступаем к вырезанию отверстий для конструкции лючка троса в верхней части бампера и вырезание лючка в нижней юбке бампера для крюка.
Разметки с обратной стороны к сожалению ни какой нет, поэтому приходится несколько раз примерять и подгонять. Для удобства вырезания верхнего отверстия был сделан трафарет.





Так же долгие примерки и вырезаем нижний лючок

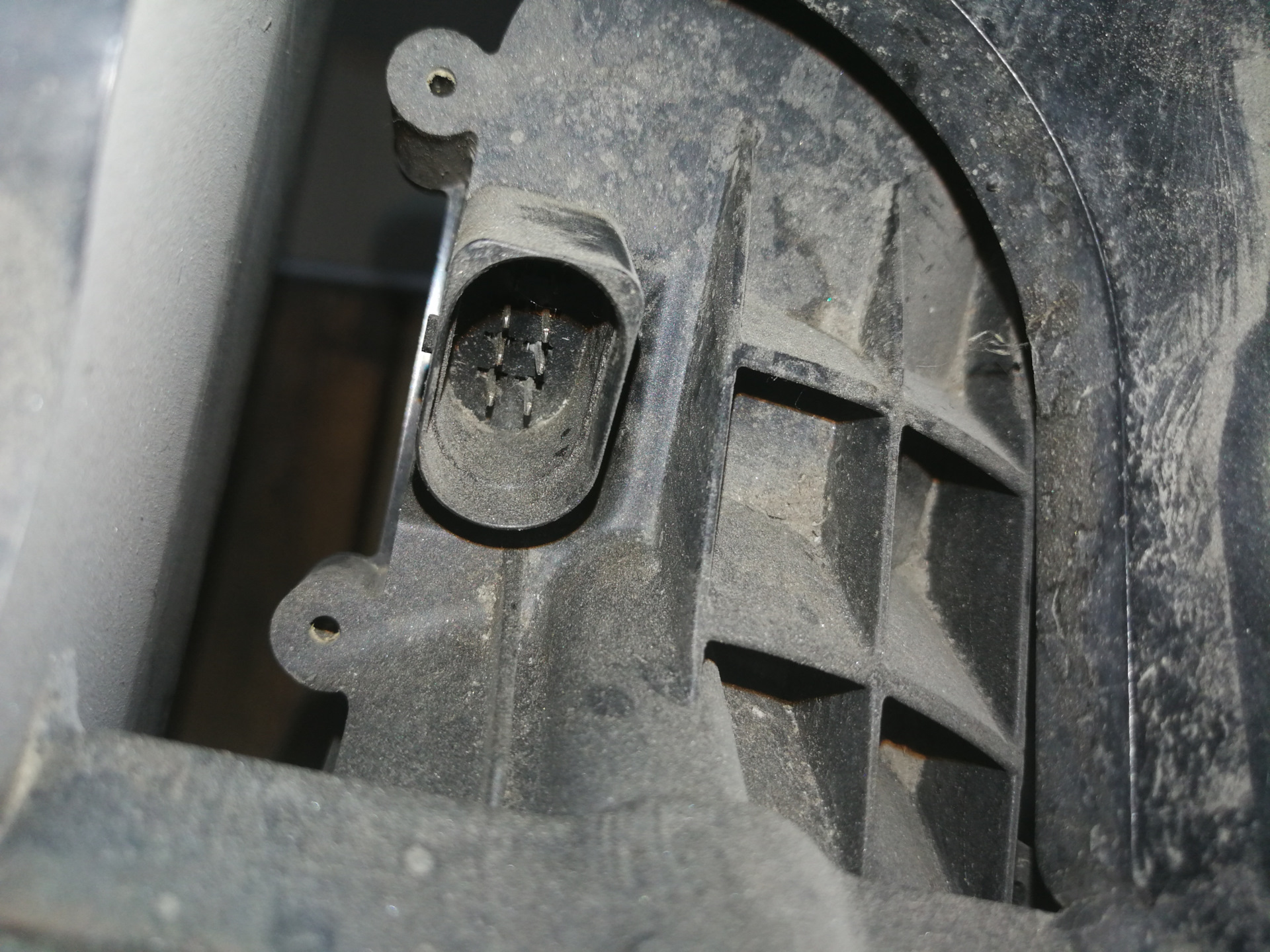

Вытаскиваем из задней панели резиновую заглушку, сквозь неё просовываем косу в салон.
Укладываем проводку от ТСУ до блока согласования:



т.к тигуан 11 г.в. а фаркоп с машины 15г. выяснились различия в схемах ELSA, до 12 года была одна схема, после 13 стали использовать другую схему, где присутствует дополнительное реле J941, которое под управлением БУ ТСУ коммутирует нагрузку на 10 пин розетки.
я использовал схему с Реле:



для простоты составил таблицу:

для работы светодиода который показывает статус положения крюка фаркопа необходимо отдельный провод, , который тянется от 4-х пинового разъёма фаркопа до блока предохранителей и вешается по схеме на отдельный предохранитель 1А.
Масса берется с управляющего провода замка багажника. Точкой соединения на схеме обозначена как 195.
Я нашел этот провод прям возле блока согласования.

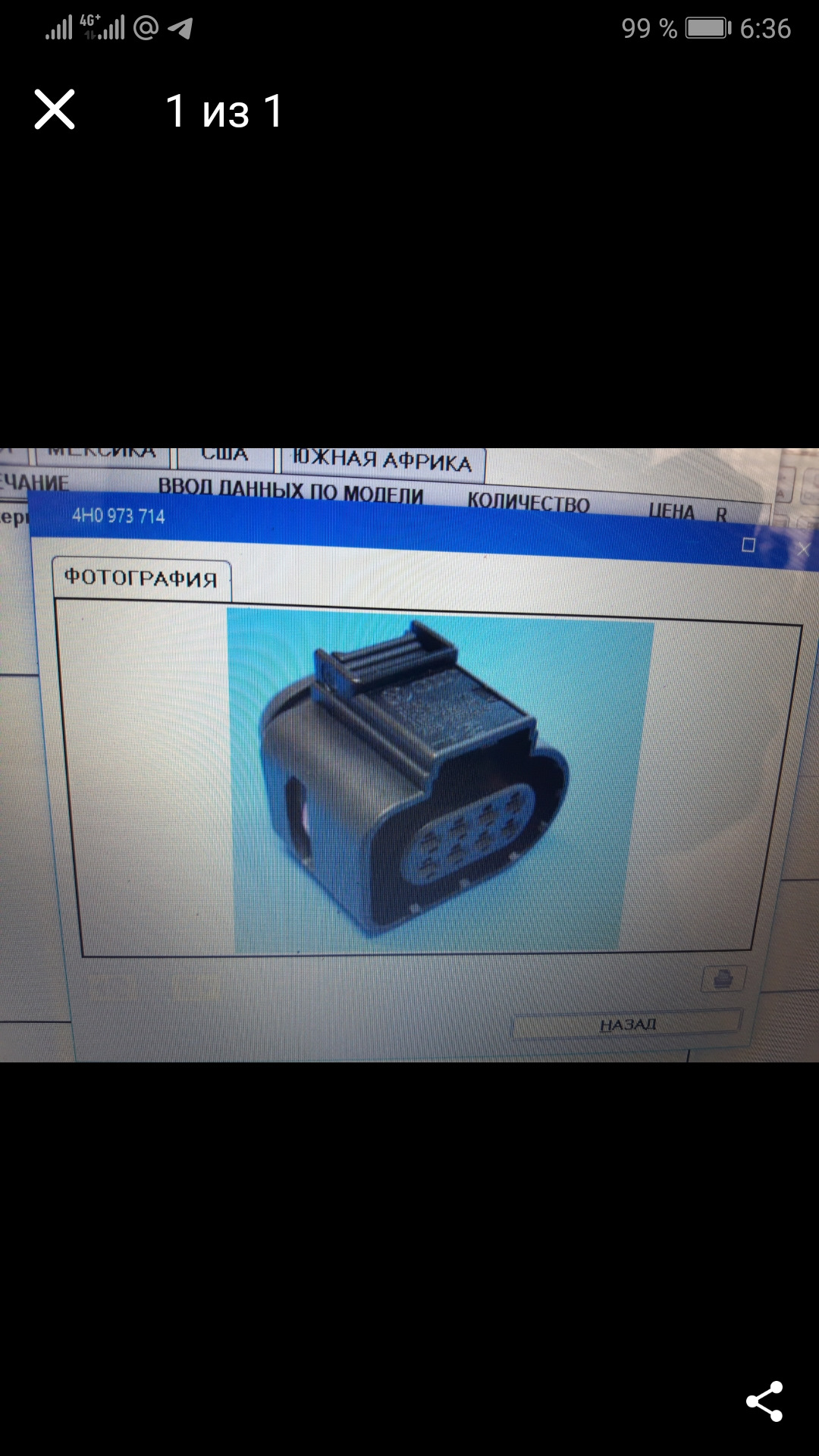

2-ва этих провода проходят через разъем Т4as- ответная часть его 3B0972722



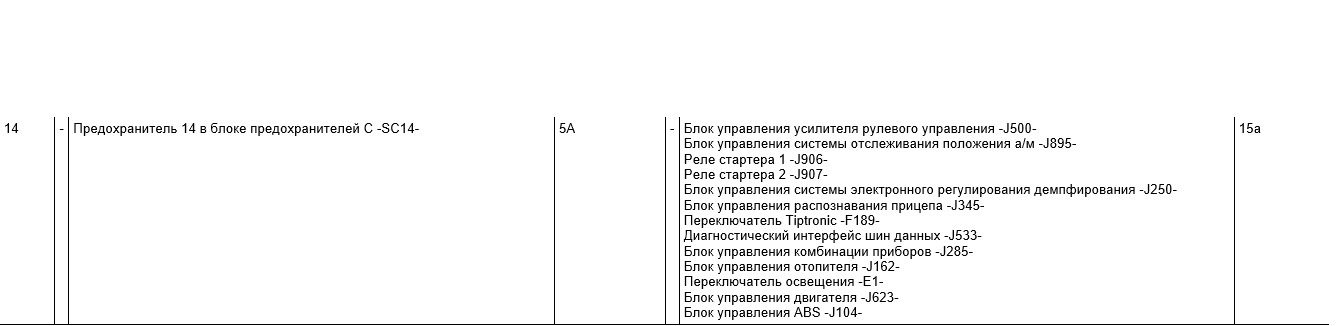

Дойдя до передней части, коммутируем провода кан шины, сигнальные провода на BCM и силовые провода в блоке предохранителя. Т.к. по схеме нужно использовать аж 5 предохранителей, пришлось для них в блоке делать перемычки, т.к. свободных мест под такое количество предохранителей нет.


так же не забываем про дополнительное реле, я использовал реле Starline 708-2, оно идеально подошло в штатное место установки реле.
Собираем всё в обратной последовательности
проверяем складной механизм:
Кодируем:
-В блоке 19 (Gateway) Поставить галочку на блоке 69 (ТСУ установлен).
-В блоке 03 (АБС)указать (стабилизация прицепа включена)- функция, которую все любят отключать
-В блоке 10 (парктроник) длинное кадирование, что ТСУ установлен и его тип (съёмный / несъёмный)
при подключении прицепа: автоматически отключается задний парктроник, в парковочном режиме на RNS за место индикации парктроников отображается прицеп. Алгоритм работы двигателя и АКПП переходит в режим работы с прицепом.Так же не включается противотуманный фонарь на авто, работает на прицепе.
Результатом мы остались довольны, всё таки инженеры VW старались, проектировали так чтобы при неиспользовании фаркопа был максимально спрятан и не мешал всякими торчащими деталями из бампера, а при его нужде его можно было легко и удобно достать, даже не испачкав руки.
