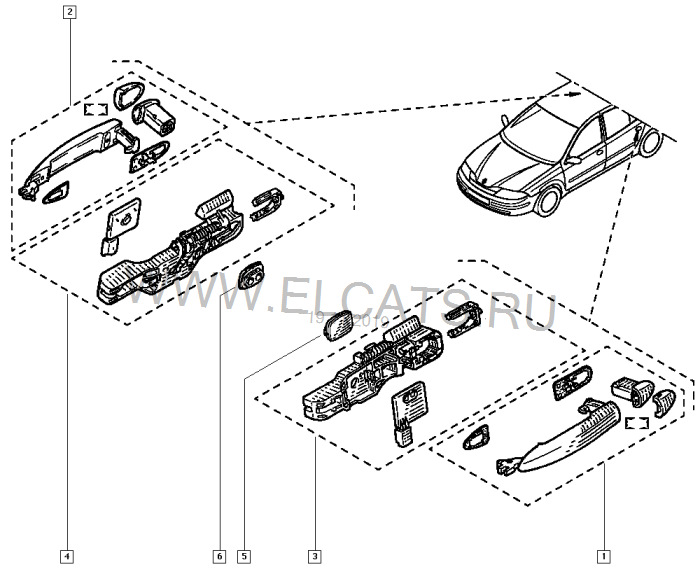

Вовремя покупки авто было выявлено что из четырех датчиков работает только один на водительской двери. И через месяц я начал разбираться в чем проблема. Для того чтоб добраться до их надо снять наружную ручку и ее ответную часть что в двери, там мы найдем нужный нам узел.
Корпус склеен но несложно разбирается с помощью ножа.

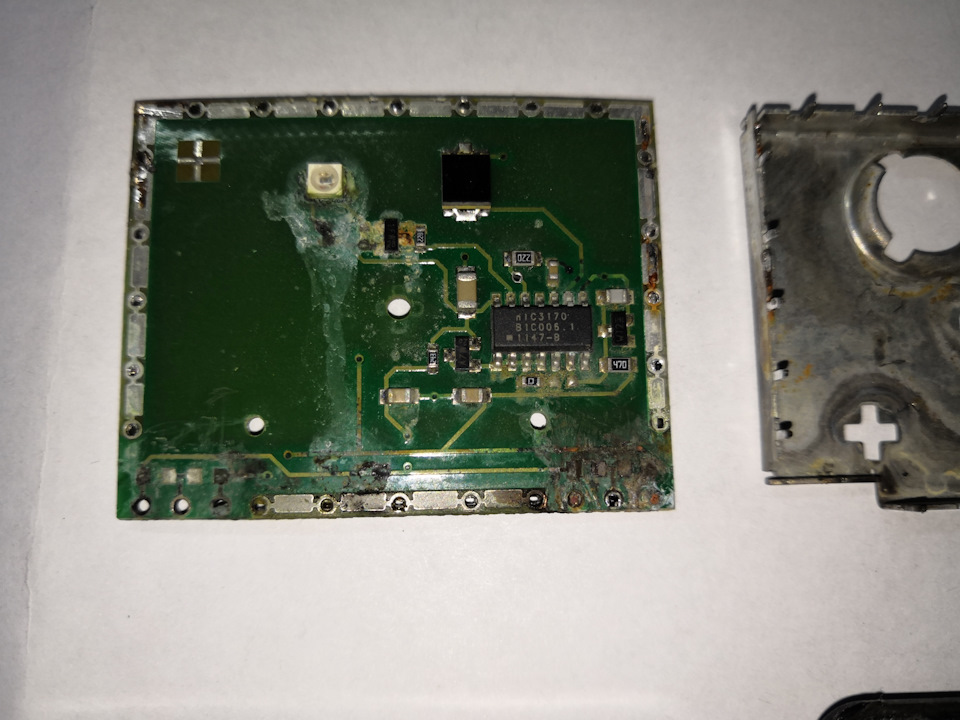

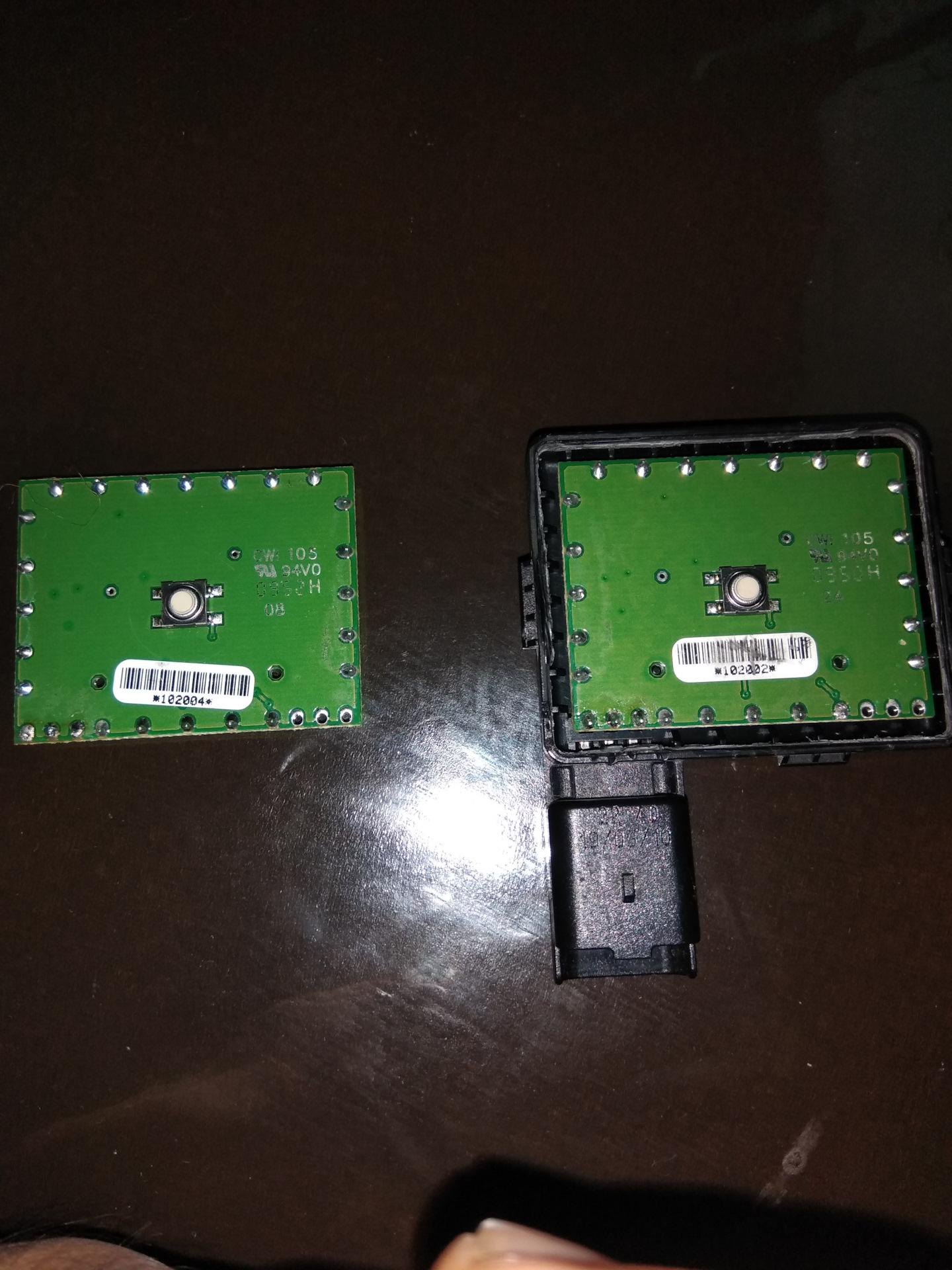

Внутри мы видим что, попавшая влага повредила дорожки на плате. Прогреваем паяльником три контакта и достаем плату. Плата закрыта металическим экраном, фото будет ниже, его можно снять с помощью утюга: переворачиваем утюг, включаем в розетку, кладём на его подошву плату металлом экрана к утюгу, ждем когда расплавится олово и аккуратно снимаем плату с экрана или наоборот 🤔 😊, я прижал экран отверткой к утюгу а плату поднял пинцетом.
на фото видно что я повредил светофильтр на фотоэлементе (несразу догадался использовать утюг), будте аккуратнее, я просто приклеил отломаный кусочек суперклеем.
Производим ремонт дорожек. И прозваниваем кнопку. Далее герметизируем линзы, т.к. вода попадает через их. Вставляем припаиваем плату к контактактам, собираем и герметизируем корпус, я использовал термоклей и герметик. Данный датчик работает и по сей день, уже больше года.
А вот со вторым мне повезло меньше, но всеравно расскажу :
По фото предыдущего датчика я, насколько было видно (конечно не точно), определил номинал недостающего сопротивления, востановил дорожки но одна подгнила под ик диодом, и я похоже его перегрел, поспешил и срукожопил…
На этом датчике заработала только кнопка, либо не правильно определил сопротивление, либо перегрел ик диод, либо что то еще упустил. Поэтому куплю любой (правый или левый) датчик в любом состоянии, пишите!
Но после манипуляций с этим датчиком (задний правый ) сам заработал задний левый, подозреваю что я убрал замыкание в правом датчике, от чего машина отключила оба задних. Кстати обратите внимание, на датчике есть кнопка, она нажимается когда вы тяните за ручку. Если у вас двери не разблокируются после того как вы заведете руку между стеклом и зеркалом что находится внутри ручки, а разблокируются только после того как потянули за ручку до упора, то значит с датчиком уже есть проблемы, если их не решить сразу то дальше откажет и кнопка, так как плата сгниет еще сильнее. Либо банально утеряно зеркало с ручки.
Теперь подробные фото, откуда же вода?
На фото ниже можно разглядеть откуда текла вода: из отверстий что под линзами.

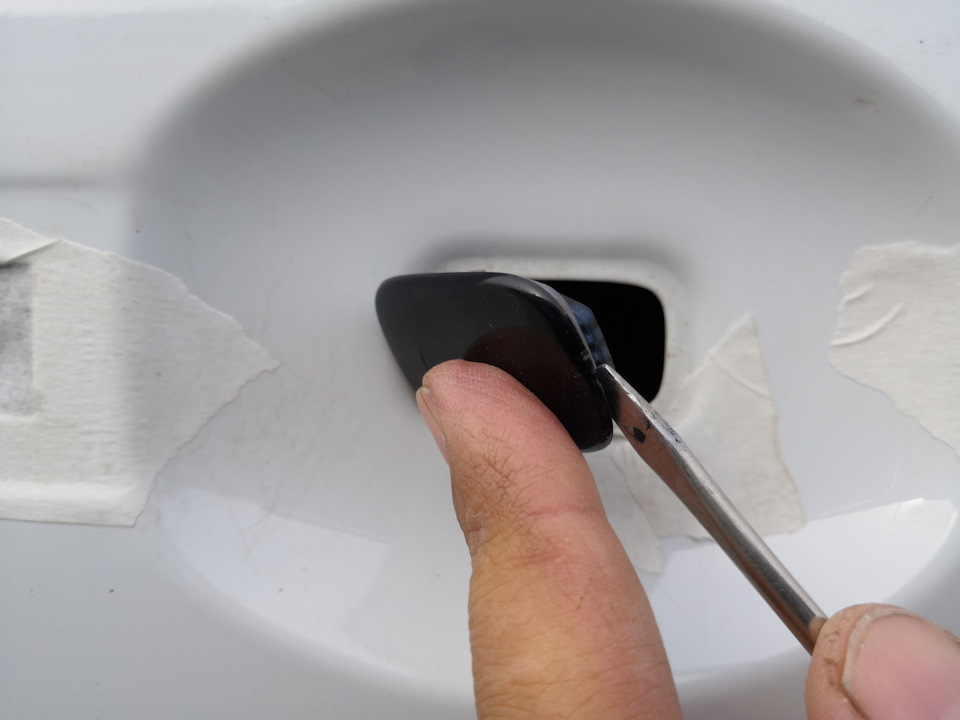

Далее как определить в каком датчике вода, с какого начать ремонт если отказали несколько. Надо просто аккуратно снять стеклышко под ручкой. Фото сделаны без ручки для наглядности.

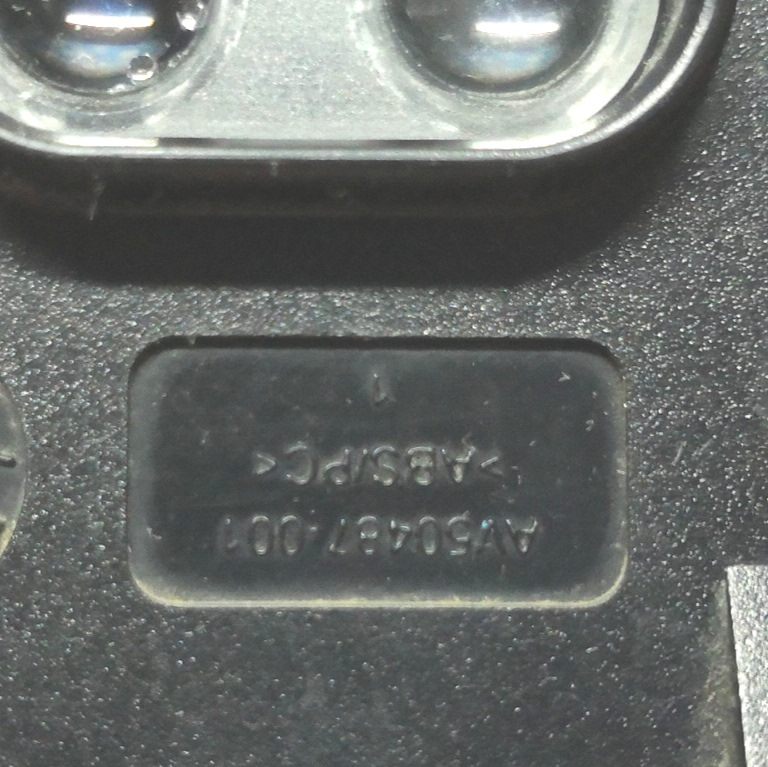

Далее много фото как это стекло выглядит изнутри, чтоб знать куда нажимать.

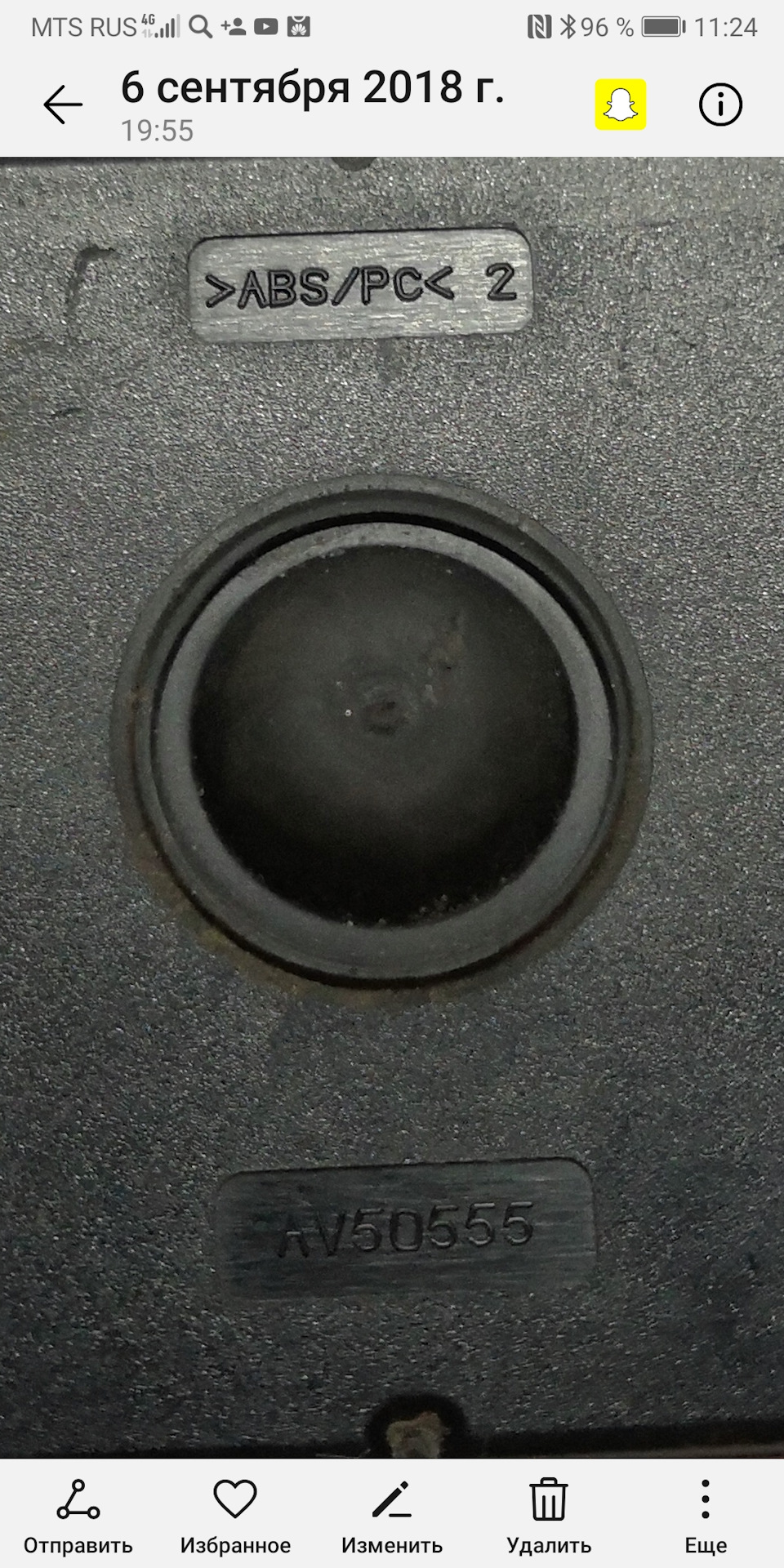

Обратите внимание что в отверстии пусто, так как я снял полностью ручку. Вы же, при наличии функции свободные руки, увидите там две линзы, если под ними капельки воды или они мутные (очень мелкие капли или уже высохшая грязь), то вероятнее всего вы в правильном направлении.
Обратите внимание, что не только понаруже стекла уплотнение но и внутри есть уплотнение, темная резинка с двумя отверстиями она и есть главный виновник попадания воды. Она прожалась поэтому ее можно попробывать развернуть.
И при установке обратно думаю лучше прибегнуть к дополнительной герметизации.
Вот наверно и все, спрашивайте если что не понятно.
Всем добра, и чтоб ваши авто не ломались!
