Добра всем.
Давно хотел сделать ДХО с автоматическим включением после запуска двигателя, но увиденные варианты отпугивали необходимостью что-то впаивать, скручивать (я про провода).
Электрик из меня никакой, да и в городе у нас нормальных спецов я не знаю, поэтому отложил идею в долгий ящик памяти до тех пор, пока не увидел вот этот пост: www.drive2.ru/l/532814539800969360/ (за наводку огромное спасибо Серёге stgarik), хотя и говорилось там, что всё просто, но само место подключения реле осталось в тайне. Лишь после публикации вот этого поста: www.drive2.ru/l/541751645189440249/, всё стало предельно ясно благодаря фотке Александра с уже подключенным реле ДХО: не пришлось искать на схеме места подключения. Ещё раз спасибо.
Заказал там же, где и упомянутые авторы (www.12vi.ru/773/947/9117.html), через 2 недели получил (долго ждал обработку и отправку заказа). В комплекте инструкция, само реле с проводком и два вида переходников в разъем предохранителей: узкий и ширкий. В наше авто идёт узкий переходник.
Делал всё как на картинке в посте у Александра, поэтому подключение и работа отличается от инструкции.
В инструкции подключение переходника идёт вместо предохранителя габаритов, а в нашем случае — вместо предохранителя ближнего света, поэтому ДХО отключается при включении ближнего света, а не габаритов. Мне не принципиально. Горит в 30% от яркости максимального дальнего.
Подключение простейшее: вытащил пассатижами штатное реле, обжал пассатижами в месте соединения провода от переходника и реле (ещё и изалентой замотал, куда ж без нее!), новое реле вставил вместо старого, переходник вместо предохранителя ближнего света (вытащенный предохранитель ближнего света необходимо вставить в переходник: там предусмотрено для этого место) и всё.
Всё светит, работает.
ДХО включается через 3 секунды только после того как заведется двигатель! Хорошо с автозапуском: не будет высасывать лишнюю энергию из аккумулятора. Тухнет через пару секунд после того, как двигатель заглохнет.
Если надо отключить ДХО пока молотишь на холостых, то в течении секунды включаем и выключаем ближний свет. После этого для включения ДХО нужно просто включить и выключить ближний свет, хотя смысла его выключать не вижу: это же не дорогущие ксеноновые лампочки.
Как-то так.
Сильно не пинайте.
Удачи всем.
Пысы. Как удалось выяснить, проблема глюков в реле ДХО была в контроллере, который производитель вроде как поменял на другой. Менять местами ничего не буду — управляющий провод один и тот же.








Comments 58
У меня эта штука проработала 3 месяца. Перестала работать правая фара ближнего света, иногда не включалась ДХО, иногда дальний. Снял в итоге.
У меня дальше есть пост о том, как мне за нее производитель деньги вернул.
Спасибо)) Почитаю)
Привет.
Поставил такую же релюшку, подключил, все работает, но моргает индикация дальнего света на приборке, не знаю куда копать.
Привет. Я свою уже им на диагностику отправил: по непонятному глюку пару раз включался дальний самостоятельно на стоящей на сигнализации машине и уже не выключался.
Нихера, ситуация
Почитай комменты: практически у всех такая ситуация.(
Шлак, короче.
Ну, мой уже к ним вернулся. Посмотрим к чему это приведет.
Обидно, не бесплатный же!
Вергули деньги. Дальше пост есть об этом.
Дай Бог) пусть у всех работает, если работает!
На второй день заглючила, и перестала адекватно работать! Хрень какая то, вернул все как было
Пока работает.
Купил, установил- 5 минут, днём не дергаешся проезжая мимо ГиБдАйБ. Автору поста СПС.
1. Да на 30 ампер — это ближний
2. Все великолепно встало (никто или ничто никому НЕ мешает, в отличии от известного танцора) и работает!
Я понял
Так получается, что поставил в место расположения предохранителя на 30 ампер?
Если это так, то тогда у меня вопрос: там уже есть предохранитель в переходнике и в него же надо вставить ещё один штатный снизу. Судя по твоей фотке, у тебя чего-то не хватает, так как рядом всунутый предохранитель дальнего света не дал бы тебе вставить переходник с двумя предохранителями.
И еще, провода тщательно спаял. Для обжима нежен спец инструмент, пассатижами не пройдет (курил тему в инете. Может реклама, что нужен спец инструмент. Рисковать не стал)
Там заход провода сделан так, что он идёт в нахлест с уже зажатым.
Поставил себе неделю назад
Мне нравиться
Только реле дальнего вытаскивается с трудом (использовал мединструмент)
Отключается с вкл ближнего (но пред другой!)
www.drive2.ru/l/531818107388297285/
А вот это интересно. В моей позиции результат на выходе тот же. Схемы нет с принадлежностью?
Ставил как Игорь 600820
Возникает вопрос почему так же работает при подключении вместо преда на фару…
Причем, как мне тут сказали, при подключении на пред габаритов не работает!
Крутая тема! Я всё никак не доберусь на Ford поставить. Желаю беспроблемной работы!
Спасибо, Макс.
Нормальная тема. Я если бы раньше увидел, тоже может такое бы взял. Сегодня как раз реализовал у себя кнопку принудительного отключения ДХО. Заодно настроил на включение ДХО через 7 секунд после ACC ON и настроил чтобы не сразу загорались а плавно
Я ставил РХО-22, работало без проблем 6 лет, монтаж так же доступен не электрику и не технарю.
Ну, мне не попалось. Буду пользовать что поставил.
Не, Володь, сейчас нашел отзыв по установке: там проводок туда, здесь проводок сюда, тот к этому, этот к тому… Нееее. Просто — это когда старый вынул, новый поставил. Это по мне.)
Да ладно, я же справился )))
Я тоже искал что бы было вставил и включил, думал от американца подойдёт, ан нет, гнездо DLR в блоке предохранителей есть, а проводов к нему нет )))
Ну, я уже поставил. Буду пользовать как есть.
и это правильно, а ещё в Волгограде делают и продают реле "вежливые поворотники"
Уже 2 года стоит такое) Думал у него же купить и реле ДХО, но посмотрел видеоинструкцию и передумал.
Недавно выкинул это реле. Во первых у нас интелектуальная зарядка, т.е при отключенных потребителях мозг дает сигнал и с гены не идет заряд, точнее напруга падает и реле думает что машина заглохла, соответсвено будет самопроизволтно включатся и выключатся дхо. Или как я всегда ездил с включеноой печкой . Во вторых оно начало глючить. При включении ближнего, он не включался. Ехал как то ночью минут 30 с туманками и дхо в полнакала. Затем через 30 минут ближний включился.глюк этот был не раз. Выкинул к хуям я это русское произведение искусства и купил нормальное дхо фирмы филипс.
Что значит фраза "с включенной печкой"? Именно печкой всегда или вентилятором без подачи тепла иногда?
При включении ближнего ДХО и не долно включаться, так как подключение предусматривает отключение ДХО после включения ближнего света. Это у меня. Вместо какого потребителя был подключен ДХО у тебя? Или это опечатка?
У меня всегда включены какие-либо потребители. Вентиляцию я вообще никогда не отключаю: не люблю ездить с открытыми окнами. Была ситуация, когда у рядом едущей фуры взорвалось колесо и мне прилетел ошметок в район водительского окна.
Посмотрим, может это единичный случай.
Ну и если и начнет глючить, предъявлю претензию производителю на возврат. Гарантия же есть.
С вентилятором на минимум и темпер на минимум по салону. Я написал при включении ближнего, ближний свет не включился. Потому что это ебучее реле заглючило и не давало включится ближнему, а горело просто дальше. Потом само отключилось и включился ближний.
Теперь понятно. Просто ты написал: "Во вторых оно начало глючить. При включении ближнего, он не включался". Не вЫключался.) Двусмысленно получилось. Я подумал, что он — это ДХО. Посмотрим как будет у меня.
Про глюки такого же реле, та же проблема у меня не выключалось дхо и не включался ближний. Отправил реле на завод вердикт что все исправно((( глючить стало через месяц использования. Пока не ставил релюшку после возврата с гарантии…как то так.
Печально если так и у меня будет.
Надеюсь вас обойдет стороной сия проблема!
А вместо какого предохранителя ставил переходник?
Вместо ближнего.
У автора, у которого я взял схему подключения, переходник вставлен в место предохранителя 18 (на фару). Теперь я не понял принципа. В его и моем случае схема тоже работает.
Dimon31081986
Вместо ближнего.
В переходнике же два предохранителя стало?
Да один на 5 ампер и второй от ближнего света фар.

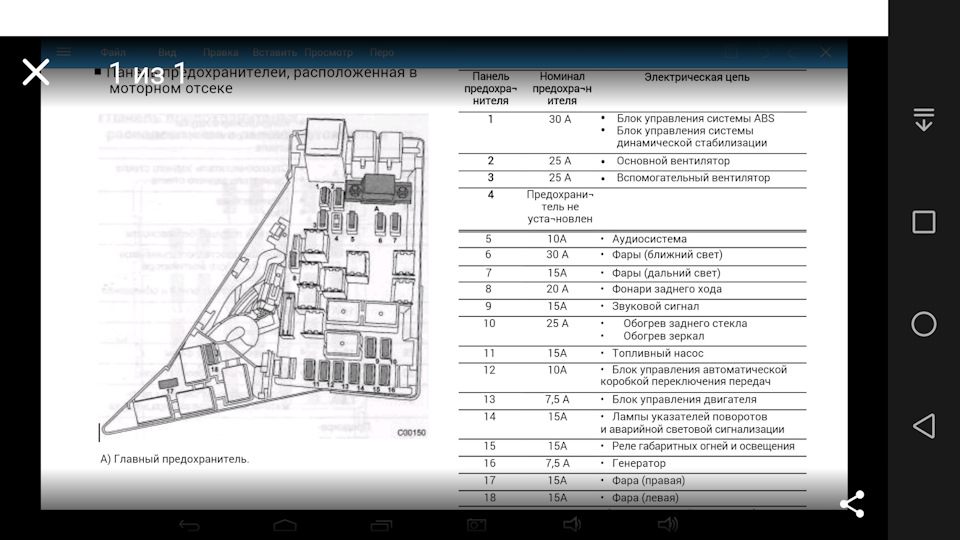

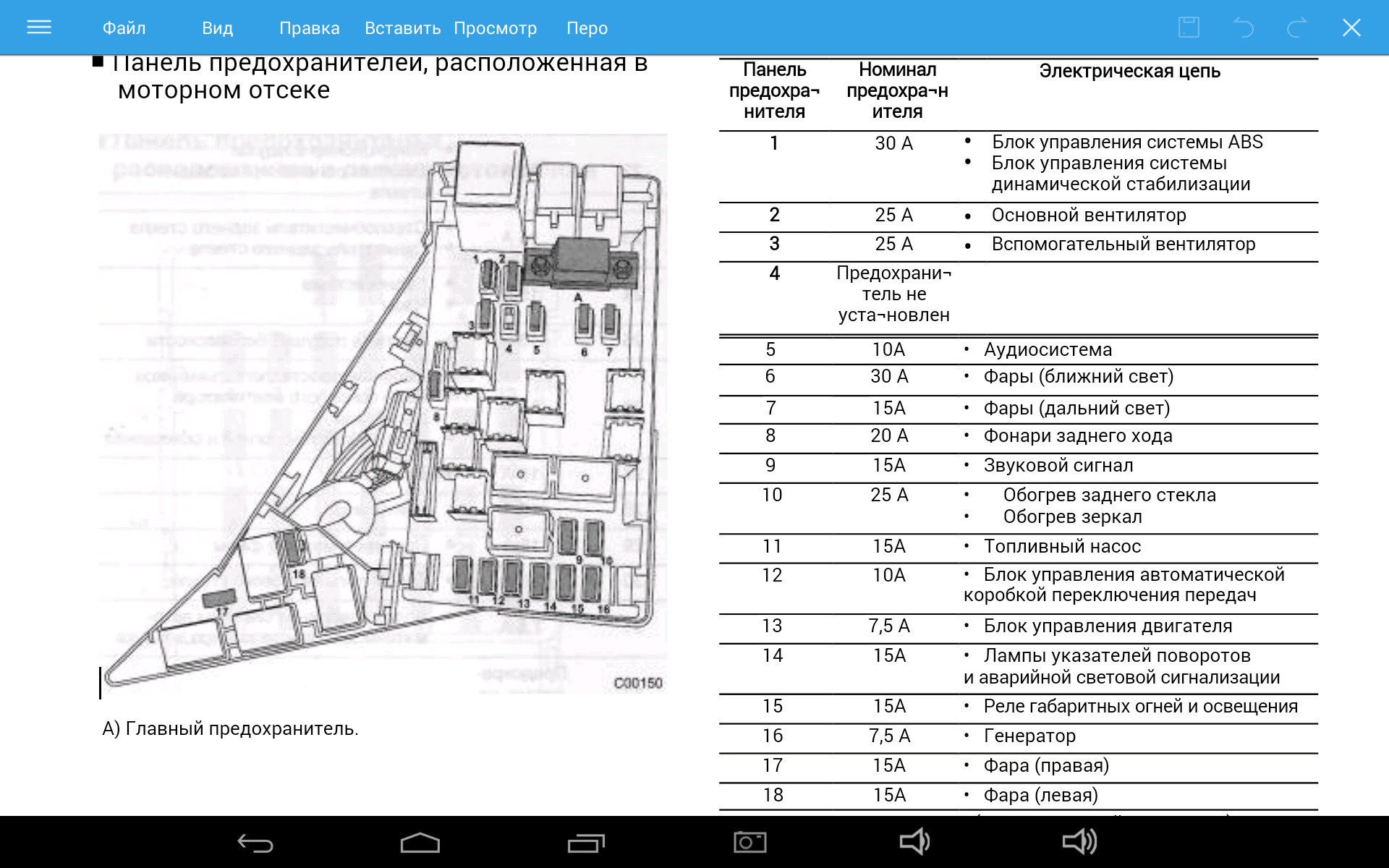

Значит переделаю уже сегодня по схеме в место для габаритов. На схеме предохранитель 15. Может причина в том, что не в то место ставим?
У меня не работало если вместо габаритов ставил…
Опа. Интрига, мать её!
Отпишись пожалуйста, как у тебя работать будет. У меня сложилось мнение что это очень сырая и не доработанная релюшка…
Dimon31081986
Надеюсь вас обойдет стороной сия проблема!
Как мне сказали, они теперь другой контроллер в реле ставят.
Так я в мае брал.
Остаётся только ждать, надеяться и верить.)
griha555
Недавно выкинул это реле. Во первых у нас интелектуальная зарядка, т.е при отключенных потребителях мозг дает сигнал и с гены не идет заряд, точнее напруга падает и реле думает что машина заглохла, соответсвено будет самопроизволтно включатся и выключатся дхо. Или как я всегда ездил с включеноой печкой . Во вторых оно начало глючить. При включении ближнего, он не включался. Ехал как то ночью минут 30 с туманками и дхо в полнакала. Затем через 30 минут ближний включился.глюк этот был не раз. Выкинул к хуям я это русское произведение искусства и купил нормальное дхо фирмы филипс.
Что за ДХО фирмы Philips? Мож ссылкой поделитесь?
griha555
Недавно выкинул это реле. Во первых у нас интелектуальная зарядка, т.е при отключенных потребителях мозг дает сигнал и с гены не идет заряд, точнее напруга падает и реле думает что машина заглохла, соответсвено будет самопроизволтно включатся и выключатся дхо. Или как я всегда ездил с включеноой печкой . Во вторых оно начало глючить. При включении ближнего, он не включался. Ехал как то ночью минут 30 с туманками и дхо в полнакала. Затем через 30 минут ближний включился.глюк этот был не раз. Выкинул к хуям я это русское произведение искусства и купил нормальное дхо фирмы филипс.
А вместо какого предохранителя ставил переходник?
Там идет плюс тупо по этому проводу красному на реле и дхо должно отключатмя. Ставил вместо ближнего чуть ниже реле света. На схеме глянь преды поимешь
griha555
Недавно выкинул это реле. Во первых у нас интелектуальная зарядка, т.е при отключенных потребителях мозг дает сигнал и с гены не идет заряд, точнее напруга падает и реле думает что машина заглохла, соответсвено будет самопроизволтно включатся и выключатся дхо. Или как я всегда ездил с включеноой печкой . Во вторых оно начало глючить. При включении ближнего, он не включался. Ехал как то ночью минут 30 с туманками и дхо в полнакала. Затем через 30 минут ближний включился.глюк этот был не раз. Выкинул к хуям я это русское произведение искусства и купил нормальное дхо фирмы филипс.
Тоже начал глючить и от отключать ближний свет. Также выкинул эту хрень! Нахер такие эксперименты со светом.
Я ж говорю гавно, ничего нормально не могут сделать
