По-маленьку подсобирается передний М-бампер с комплектующими. По выбору, заказу, получению и подготовке к установке оказалось, что это целый конструктор… пол дня ушло только на то, что б разложить все и осмыслить куда ставить. И то — не все понятно всеровно.



Номера:
— 51 11 2233839 М-бампер передний
— 51 11 2250685 Сетка переднего М-бампера
— 51 11 2251767 М-губа
— 51 11 2 265 637 Левый молдинг
— 51 11 2 265 638 Правый молдинг
— 51 11 2 265 639 Молдинг под буксировочное отверстие
— 51 11 2 265 632 Центральный молдинг под номер
— 51 71 2 233 361 Воздуховод левый
— 51 71 2 233 362 Воздуховод правый
— 51 11 8 122 575 Правая направляющая переднего М бампера
— 51 71 1 977 117 Лопатка/треугольник в М бампер левая (чувствую будет неказисто смотреться при заниженности, так как она шире и крупнее обычных треугольников)
— 51 71 1 977 118 Лопатка/треугольник в М бампер правая (чувствую будет неказисто смотреться при заниженности, так как она шире и крупнее обычных треугольников)
— 8 64 11 1 364 257 Упругая (уплотнительная) шайба (используется для фиксации сетки/гриля на пластиковых креплениях/стержнях
Закаказаны были также к комплектующим:
— 51 11 2 233 846 Крепление туманки правое
— 51 11 2 233 845 Крепление туманки левое (правда родные, как оказалось, исправны)
— 51 11 2 251 390 Некий уплотнительный профиль
— 51 11 2 251 389 Некий уплотнительный профиль (возможно идут по бокам решетки гриль, так как на сетку аналогичные по конструкции уже являются ее составной частью)
У кого гриль стоит покажите плиз как это все безобразие выглядит с разных ракурсов?
Не заказывались также уплотнители резиновые/прорезиненные на воздуховоды (встречал, что вечно норовят выпасть и плохо крепятся), поделитесь какую роль они выполняют и существенны ли они?


Comments 17
Друг а штуки под номером 21 на схеме куда крепятся? что это?
Так называемые "лопатки/треугольники". Элемент, соединяющий нижнюю часть бампера и подкрылок/защит арок для улучшения аэродинамики в ходе направления воздушного потока
Спасибо бро) а как они крепятся? Какие там саморезы или что?

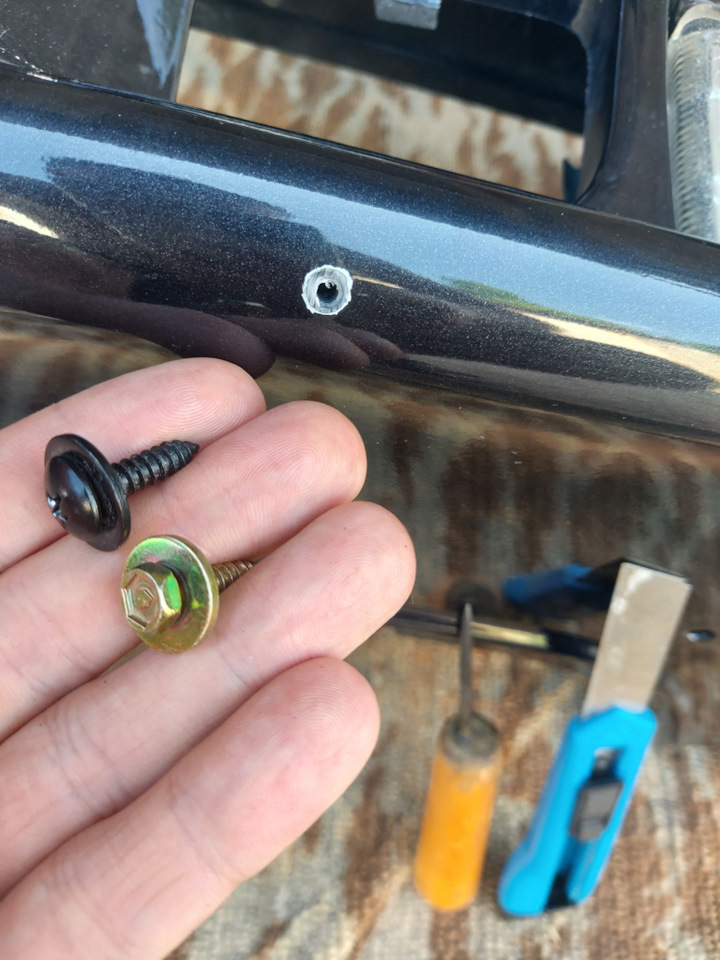

Либо на тот, либо на тот. По инструкции по-мойму на нержавеющие + их удобней вкручивать и соответственно снимать, ибо отверстия детали слегка утоплены
1-Rave
Так называемые "лопатки/треугольники". Элемент, соединяющий нижнюю часть бампера и подкрылок/защит арок для улучшения аэродинамики в ходе направления воздушного потока
Cпасибо) а не подскажешь на М бампер не оригинальный все эти элементы защиты и воздуховоды встанут оригинальные?
Да, должны вставать, но все индивидуально. У меня, к примеру, не все оригинальное встало на оригинальный бампер
корыта не хватает
У кого гриль стоит покажите плиз как это все безобразие выглядит с разных ракурсов?
Не заказывались также уплотнители резиновые/прорезиненные на воздуховоды (встречал, что вечно норовят выпасть и плохо крепятся), поделитесь какую роль они выполняют и существенны ли они?
Если некомплект так при таком бюджете уже можно и доделать)
Все по оригиналу собирал ?
Угу
Воздуховодов старых не осталось?
Если речь об обычных на стоковый бампер — то их в моем случае не было вовсе
По уплотнительным элементам, на воздуховоды по схеме которые идут под номерами 51712261343 и 51712261344,
тоже интересно куда крепятся! Крутил вертел, скорее всего к локеру ближе, тем самым упирается в лонжерон.
Оч круто)
Видел фотки еще без окраса)
Благодарю, но всеровно это не полный набор
где заказывал деталюжки?
У Гектора еще давно. Лежали пол года, только руки дошли разбираться
