Всем привет.
Не так давно я установил планшет в качестве ГУ, прочитать можно ЗДЕСЬ. Напомню что изготовлением платы управления планшетом занимается demitro0906, кстати тех. поддержка у Дмитрия на высоте, всегда отвечает на возникающие вопросы в процессе эксплуатации.
В плате управления есть возможность реализации двух камер, задней и передней, чем я непременно и воспользовался. Для установки потребуется сама КАМЕРА и плата видеозахвата EASYCAP

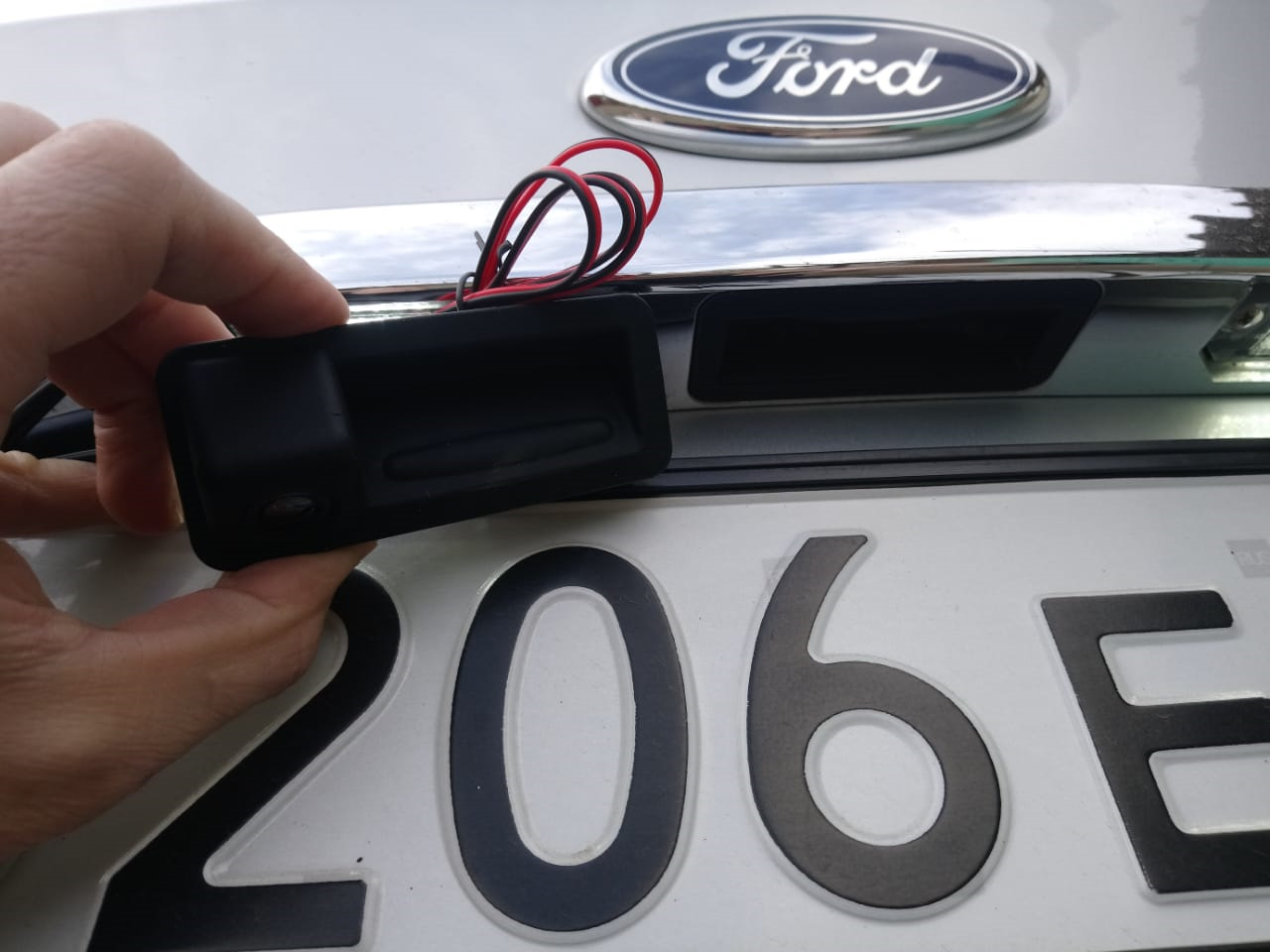

Камеру взял на место штатной ручки открывания багажника, кто то берет на место подсветки номерного знака.


Провод камеры завел через штатную гофру, для чего пришлось максимально разобрать штатную проводку, заодно проверил в каком состоянии проводка, видел что у многих ломаются провода на месте сгиба, у меня все в порядке.

Питание камеры брал с левого фонаря от лампы заднего хода. Все соединения пропаивал, во избежании окисления.

Провод по салону решил проложить по потолку, пластик салона у меня был снят после шумоизоляции потолка.

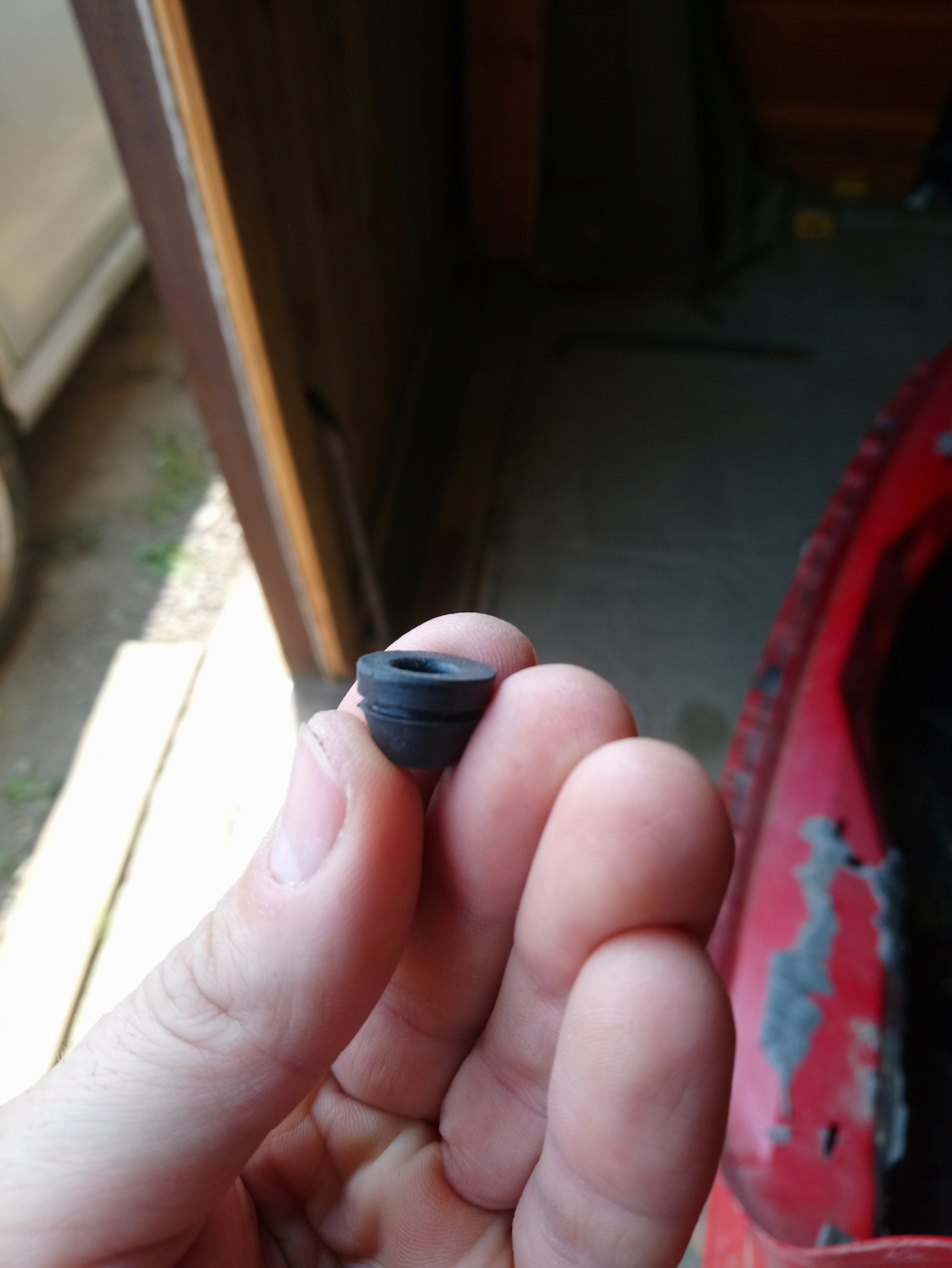

Ввод видеокабеля в крышку багажника сделал по аналогии с кабелем который идет на кнопку открывания. Для чего рядом просверлил отверстие и завел провод через резиновое кольцо купленного в магазине жигулевских запчастей

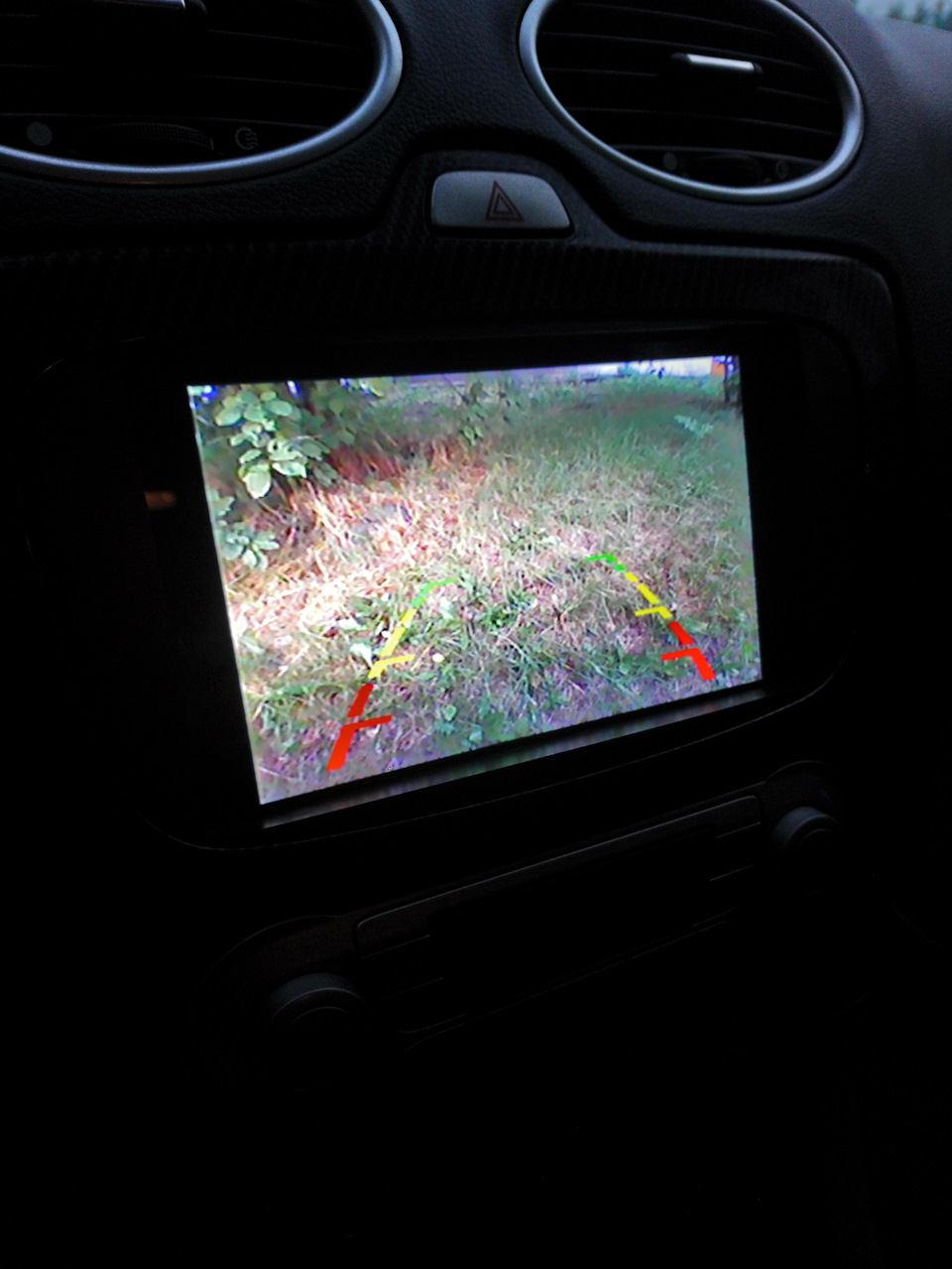

Все собрав обратно, при включении заднего хода получаем картинку на планшете.

Вот таким способом немного расширил функционал планшета, хотя идей еще много.
Камера ЗХ — 1160 р
Easycap — 448 р
Спасибо за внимание. Всем безопасного заднего хода)
25.07.19


Comments 9
чтобы сделать электронное зеркало лучше взять сигнал на фонарь заднего хода из блока предохранителей в ногах и поставить тумблер рычаг кпп/ постоянно вкл.
Очень грамотно подошёл к вопросу. Респект!
Спасибо Максим)
По ссылке прохожу на easycap, просит ввести логин и пароль. Что-то не пойму, в чем дело? Ссылка битая?
Ссылку поправил
Тоже недавно морочился.
Но я взял угловую камеру и прикрепил ее прямо на саблю.
Без замены кнопки или фонаря освещения номерного знака.
Да я видел твой инстал

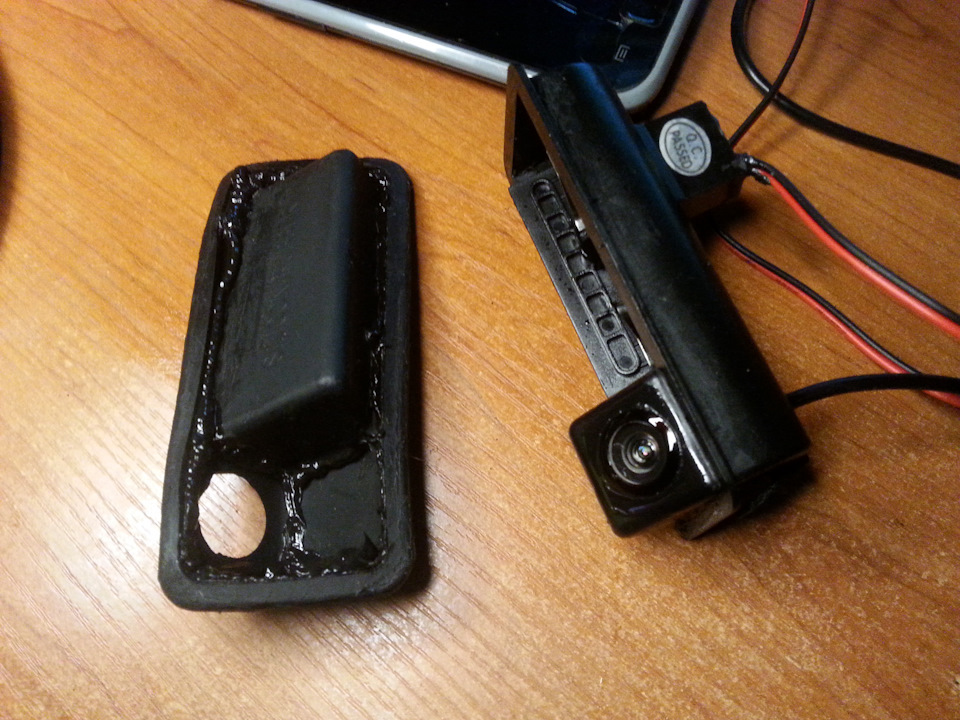

Камеру не разбирал? Там под резинкой голый микрик и вход в камеру. Я это дело все обильно залил герметиком
Чёт не догодался, надо будет сделать, спасибо
