Всем привет! Продолжаю заниматься проводкой, в этот раз решил по-нормальному сделать подключение видеорегистратора, так как до этого все было сделано не в лучшем виде.

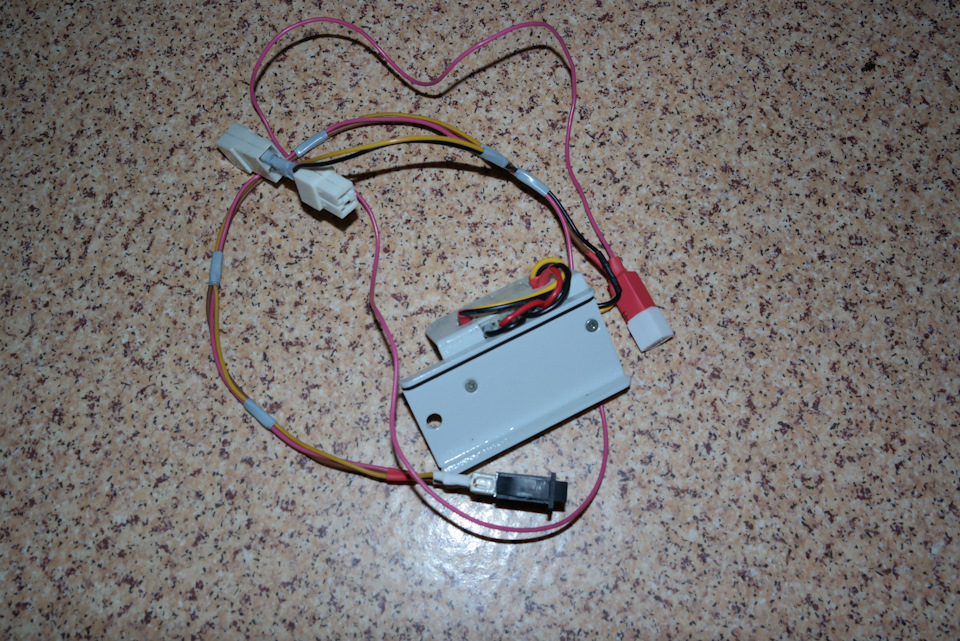

Преобразователь я вытаскивал из корпуса, заливал его эпоксидкой и он болтался в проводах, что мне не очень нравилось. Сначала думал добавить какое-нибудь крепление к нему и прикрутить где-нибудь к панели. Но потом я вспомнил, что давно заказывал себе преобразователь 12В->5В, и он был с креплениями. Час поиска дома, и он был найден. На работе сделал для него крепление, чтобы крепить его к реле ЗПТФ. Ну и само собой сделал проводку этой части.


Так как я не любитель влазить в родную проводку, сделал на разъемах. Два разъема включаются в разрыв прикуривателя, и один идет к лампе подсветки бардачка, это самое ближайшее и удобное место, где есть плюс зажигания. Выходных разъемов сделал два, вдруг в будущем еще что-нибудь нужно будет подключить так же.
Обмотал провода антискрипом.

На следующий день после работы занялся установкой. Припаял один провод к разъему подсветки бардачка, и прикрутил все на место.

Ну а дальше как у меня это уже принято, я 20 минут искал, куда я положил выключатель, уже даже думал купить новый. Но как оказалось он лежал на воздуховоде под сиденьем.

У переключателя три положения: О — регистратор выключен, I — регистратор включается когда включено зажигание, II — регистратор включен постоянно.
Всем удачи!
