Всем привет, погода хорошая, на работе выпихнули в отпуск, дошли руки до установки камеры заднего вида, которая у меня лежала уже давно. Собственно тема не новая, процесс очень подробно описан Phantom1987 тут и тут, а очень подробный отчет по монтажу самой камеры заднего вида у Alex-Cosmo тут. Для подключения камеры нужен адаптер CVBS-RGBS сигнала, CID со впаянным управляющим сигналом — "землей", целый или половинка видеокабеля CID-ГУ с разъемом к CID, или просто провода с пинами нужного диаметра (продаются в любом радиомагазине), еще пара релюшек, для организации питания камеры и инвертирования сигнала + на — для переключения CIDa, в реле обязательно запаять шунтирующие диоды для защиты от выбросов обратного напряжения или купить реле уже с диодами.

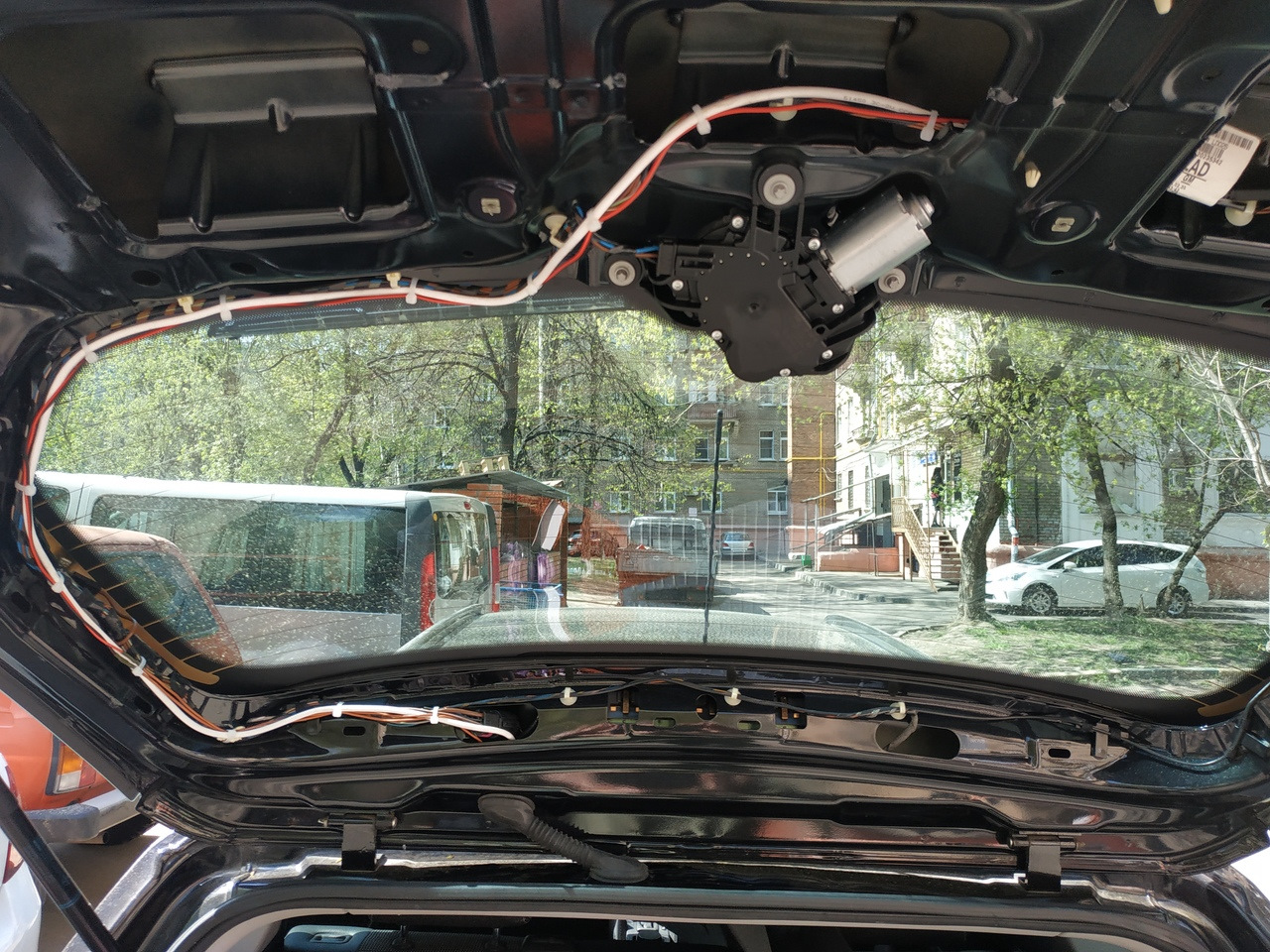

Теперь собственно по монтажу, кабель из комплекта камеры по крыше прокладывается достаточно быстро и легко, ничего разбирать не нужно, отгибаем резинку-уплотнитель и засовываем за обшивку крыши. Сигнальный провод от самой камеры надо нарастить переходником на 2 метра, чтобы вывести его наружу из задней двери. Провода питания камеры также надо нарастить до 3,5-4 метров, чтобы хватило вывести из задней двери и опустить в заднюю стойку к фонарю.
Comments 9
Омывайку ставь:)
да, надо будет подумать об этом, но я честно говоря смотрел на заднюю дверь и пока не придумал как не особо колхозно прицепить форсунку
www.drive2.ru/l/464199516669608646/
Дыру надо сверлить в сабле или в задней двери?
В сабле, она пластиковая:)
Ещё рекомендую такое реле на камеру кидать 4543747 оно 8-9 секунд не отключается, и когда катешся на зад а передачу вырубил, камера работает.
Да вроде и так все работает неплохо, хотя для менханики да, наверное было бы в тему, но у меня же автомат).
Чёт я намучался через крышу провод кидать… Был через порог на навик, но его не хватило к дисплею, вырвал и переделал, но помню устал пипец… 😀
Дверной уплотнитель отгибаете и нормально вытягивается кабель из передней панели (торпедо) и затем вдоль передней стойки, потом вдоль крыши. Вчера разводку проводов сделал под UHP4 провод к микрофону в плафон точно также затащил, только уже под обшивкой левой передней стойки.
