Здорова всем.

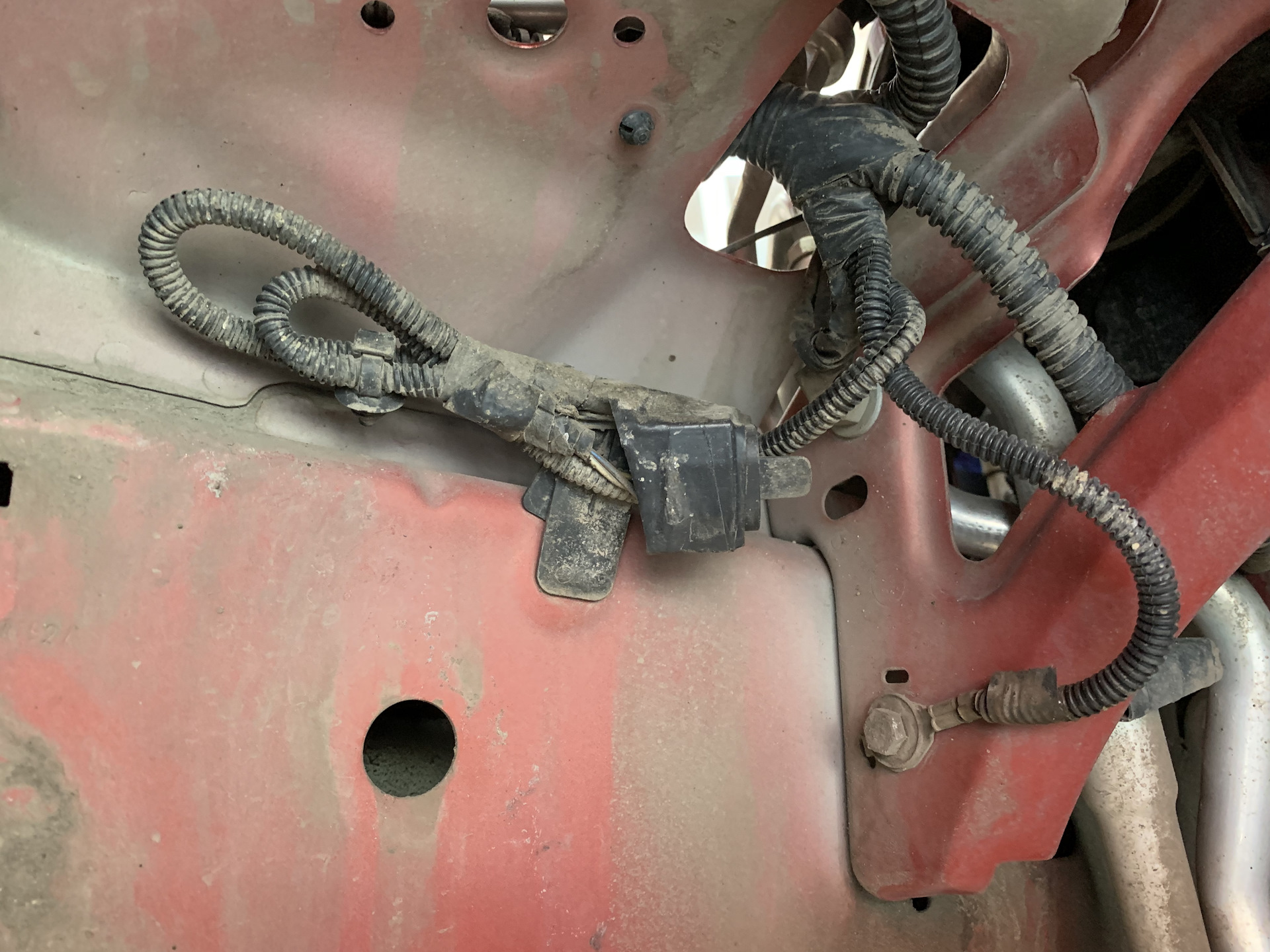

Эту доработку тоже узнал на просторах Д2, еще под конец лета залез под крыло, сняв локер убедится в наличии проводки под датчик (можно вроде фишку увидеть даже сняв фару правую, об этом я позже узнал и понял). Не хотел заморачиваться протяжкой проводов в салон, а раз у меня оказалась фишка полная на 6 пинов, то можно заморочится и этим делом.
Еще оставалось пол листа вибры), я им проклеил локер правый как раз. (забыл сфоткать, и ща весной снова забыл про нее))))
Нашел все артикулы нужных компонентов, я заказал их еще в октябре)))) Еще заказал обратный клапан Toyota, для установки на заднее стекло.

Осенью не было времени, а зимой в холод не было желания им заниматься. Ну а сейчас уже тепло и руки добрались и до этого)
Снимаем правое колесо и локер снова) делов на 5 минут) и снимаем бочек омывателя. Дома у меня как раз есть набор коронок и самая маленькая оказалась на 19мм, то что нам и надо.

Сверлим по вы штамповке

Установил уплотнителную втулку, а потом и датчик. Сперва попробовал установить все вместе, но не получилось.

Брал штекер от заднего хода калина, подошел идеально. Пишут еще от датчика положения колен вала, но его там надо вроде подпилить канавку. Так что лучше от калины брать. При установке понял что у меня есть такой разьем и он у меня с грузового авто. Они идут на боковые габариты оранжевые и на подобные фонарики на грузовое авто, так что можете и в грузовом магазине найти такой штекер. Припаял к проводу штекер и на термоусадку.

Вынимаем заглушки заводские

Тут уже все собрано, у меня были резиночки специальные для этого дела. Но они оказались немного малы по диаметру. Клеммы тоже как то не плотно сидят тут, как бы надо чуть шире что ли. Но штекер закрылся, но ХЗ пока работать будет или нет т.к пока и его тоже не активировал.

Всё готово и пора установить его на место…

Залил герметиком на всякий случай, а то не так плотно они туда сели))))

Установил еще обратный клапан Toyota на заднее стекло, так как долго не пользуешься и потом нужно долго держать нажатой рычажок чтоб пошла омывайка, она сюда больше нужна чем на передние форсунки. Ну теперь будет у меня и на перед и на назад)

Активировали мне вместе с прошивкой авто))))
Еще доработал малость локер, вырезал из канистры фордовского оригинально масла. Хотел черного цвета но не нашел. Эта часть открыта и вода, и грязь попадает на ремень кондиционера, а от туда на обшивку капота и по всему подкапотному пространству. Посмотрим поможет эта доработка)))

Итого:
305 — датчик уровня в бачке омывателя Dello 150097310
149 — втулка датчика бачка стеклоомывателя GM 90276310
90 — обратный клапан Toyota 8532126020
80 — штекер на датчик уровня (штекер на задний ход калина)
15 — кабель канал 1м (брал с запасом)


Comments 26
Полезная статья, спасибо за подробную информацию, датчик уже едет. Вот бы ещё знать какие пины купить?
Точно уже не помню…покупал вроде обычные мелкие, узкие клеммы "мама"…но они не сильно туда подходят…или с похожих шкереров купи…которые в разновидности продаются в магазинах…
Потом я поменял бачек и омыватель фар установил с штатной проводкой…www.drive2.ru/l/552030979397517339/
Спасибо и на этом)) тоже задумываюсь об омывателе фар
Да пожалуйста
А где точнее проверить проводку под датчик?
В коментах есть фото где видно штекер…там и обрати внимание на сколько проводов он идет от салона…правую фару снять надо будет…там делом на 5 мин
Этот на задний дворник…на пепедние тоже стоит обратный клапан)
Не пойму, куда воткнул обратный клапан? один и на перед и зад?
Вроде рядом с бочком поставил, верно?
Это он примотан?
Чет не могу понять с какой стороны фото? У тебя что ли нет бачка омывателя? Это поди у тебя проводка на датчик положения кузова, он для тех у кого ксенон.
ну похож, но не может быть что это он… т.к. омывайка полубому у тебя должна быть…и этот штекер один идет на омывайку, на 6 пинов
Бачок омывателя выше, он не попал в кадр)
ну это наверно на датчик положения кузова, для ксенона.
Под датчик уровня омывыйки, провод должен быть на на нем и в одном пучке (кабель-канале) и идти к штекеру…у кого полная если, то все 6 пинов заняты проводами, у меня так…у других как понл идет там только 2 провода на моторчик омывайки…
Надо будет глянуть, спасибо. Буду надеяться, что проводка полная — у меня Titanium.
ну по идеи тогда должна будет у тебя, у меня гия
сними правую фару и глянь, делов на 5 мин…должен будешь увидеть нужный провод…как раз в коментах ниже есть фото как выглядит это место
Понял, благодарю))
Если я правильно понял то для установки нужна такая фишка? Количество проводов значения не имеет?
Как раз количество и имеет значение)
Я просто хз)) лампочку менял, сфотал штекер. Мне такую опцию можно поставить? Или нет?
Придётся допиновывать из салона
2 провода мало, это только на омыватель
Понял, значит проще забить)))
Я че не понял у те там на фишке 2 провода или нет? Верхняя фишка идет как раз от бочка, а нижняя в салон. Вот у нее обрати внимание сколько проводов.
А он не на всех комплектациях есть?
Датчик или проводка?
Полезная доработка, добавлю в закладки
