Всем привет!

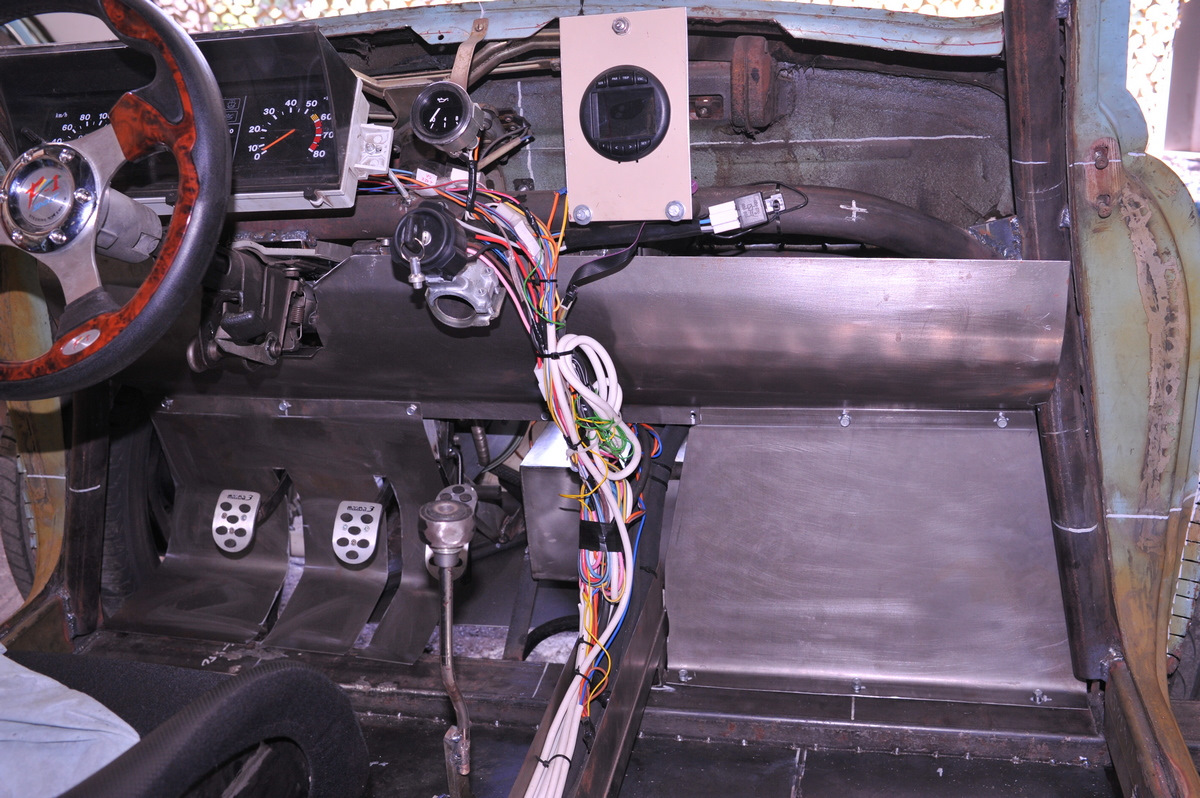

Вспомним немного истории, такая проводка была. Первая! На ней я «завелся» и успел покататься:
Сейчас история совсем другая, проводка очень сложная, со «стоком» даже сравнивать нечего! НО, все под контролем, есть все схемы (мои!), провода промаркированы, есть полное понимание взаимодействия всех узлов и агрегатов. Главное не торопиться и делать, пусть медленно, но верно и качественно. Запускаться буду поочередно, т.е. по каждому узлу с его последующей проверкой.
Сегодня долго собирался, устанавливал ЧЯ, защиту рычагов, нашел и объединил все «земли» кос, питание +12В, 15(I), 15(II). Обмотал сырой резиной ответные части кос, места соединения разъемов «обклеил» тонкой 5мм шумкой, чтобы разъемы при случайном контакте с корпусом не «стучали», все разъемные соединения укрепил стяжками чтобы не болтались сами по себе. Потом время ушло на пайку, покрытие лаком, ждал больше обычного чтобы высох, это самые ответственные места. Их защитил 3-мя слоями термоусадки. Остальные соединения будут только покрываться лаком, 5 мин. сушки, 2 термоусадки, более чем достаточно.

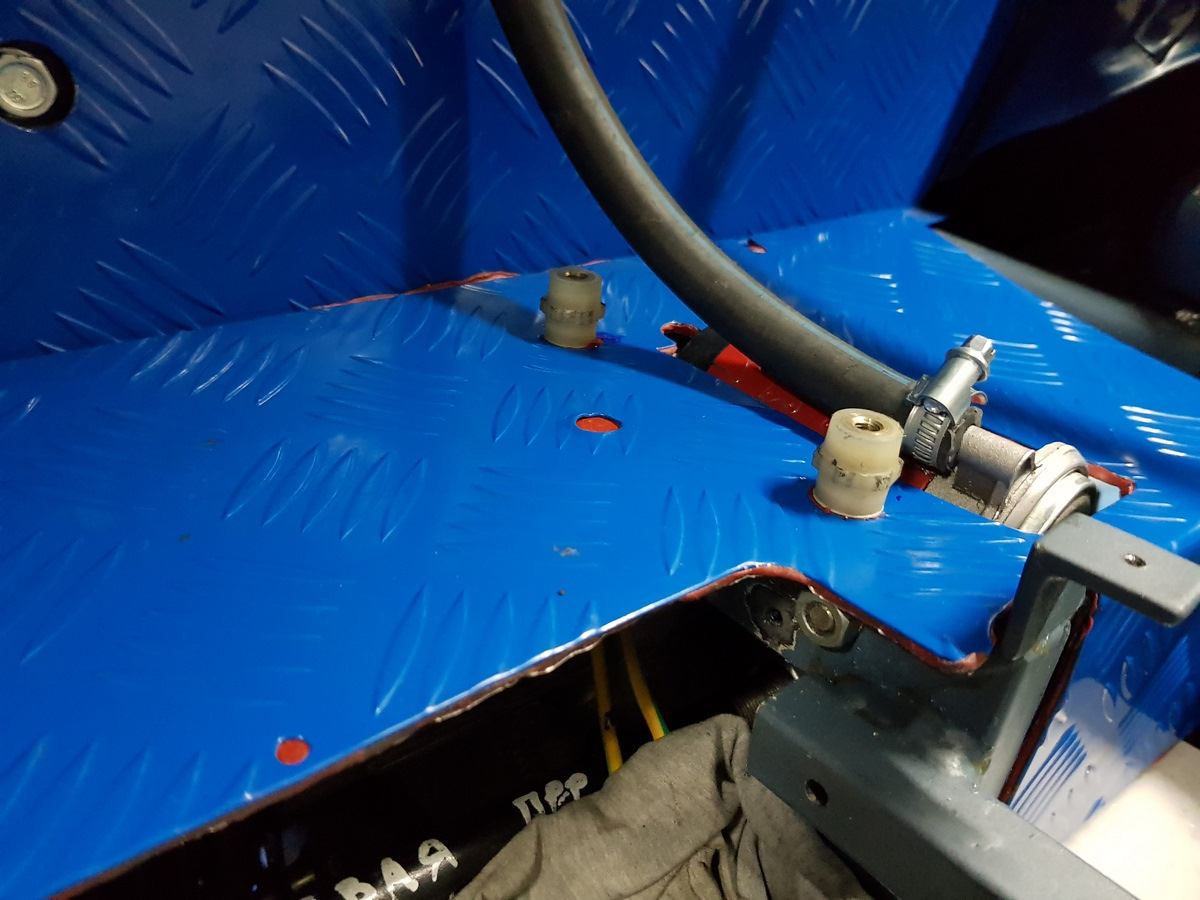

Ладно, много слов, к делу. Устанавливал ЧЯ через изоляторы (дополнительная защита), если что-то внутри ЧЯ «прошьет» на корпус, хотя это мало вероятно, я серьезно подошел к этому вопросу:

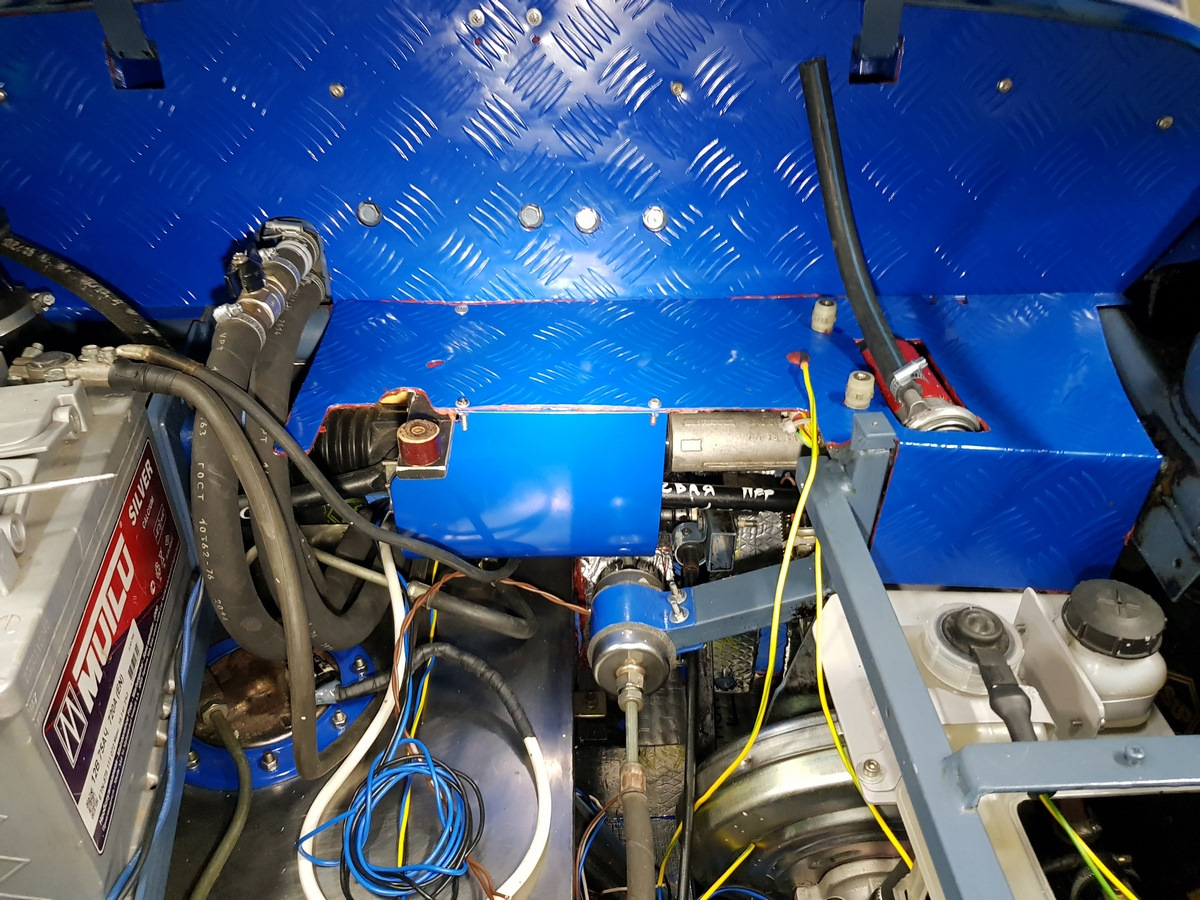

Установлена декоративная крышка под ЧЯ и защита рычагов рулевой рейки, чтобы провода не дай бог касались рычагов:

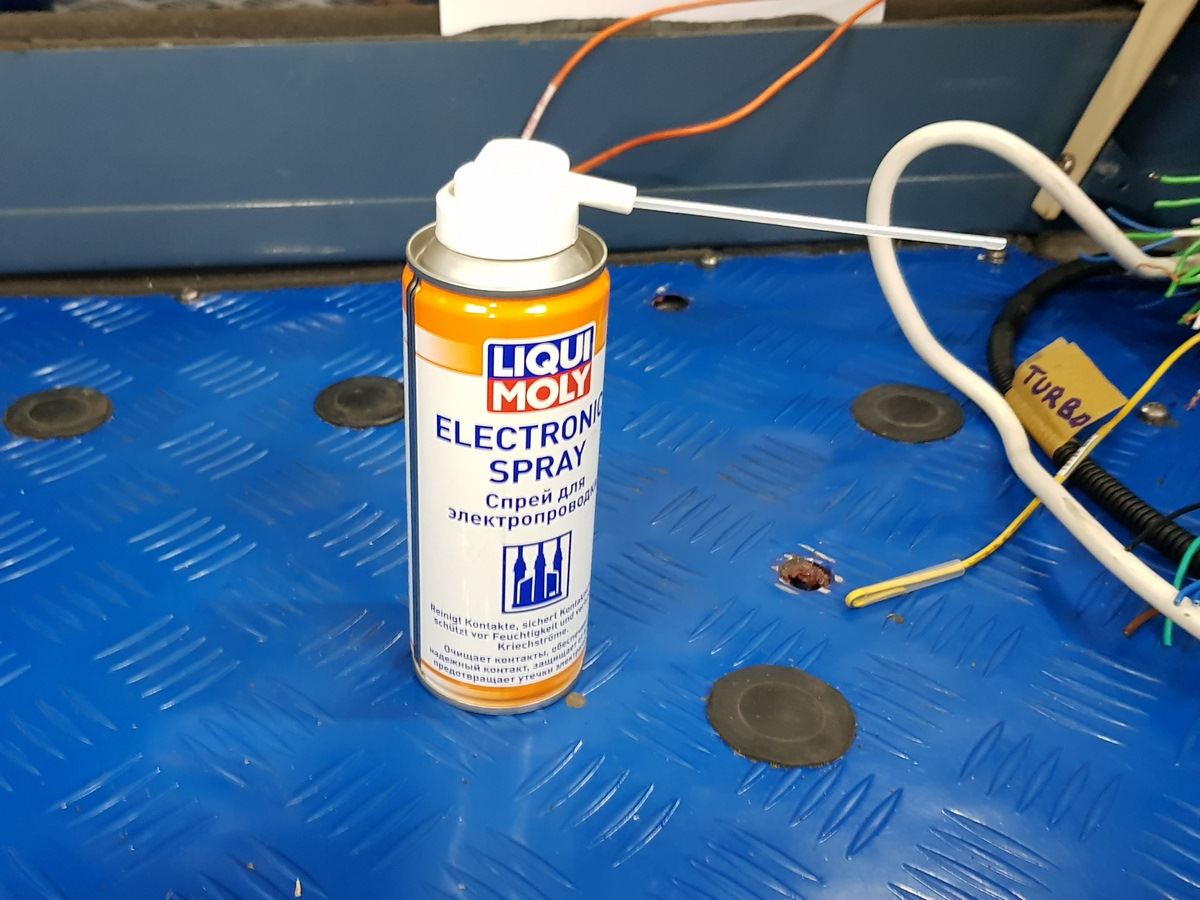

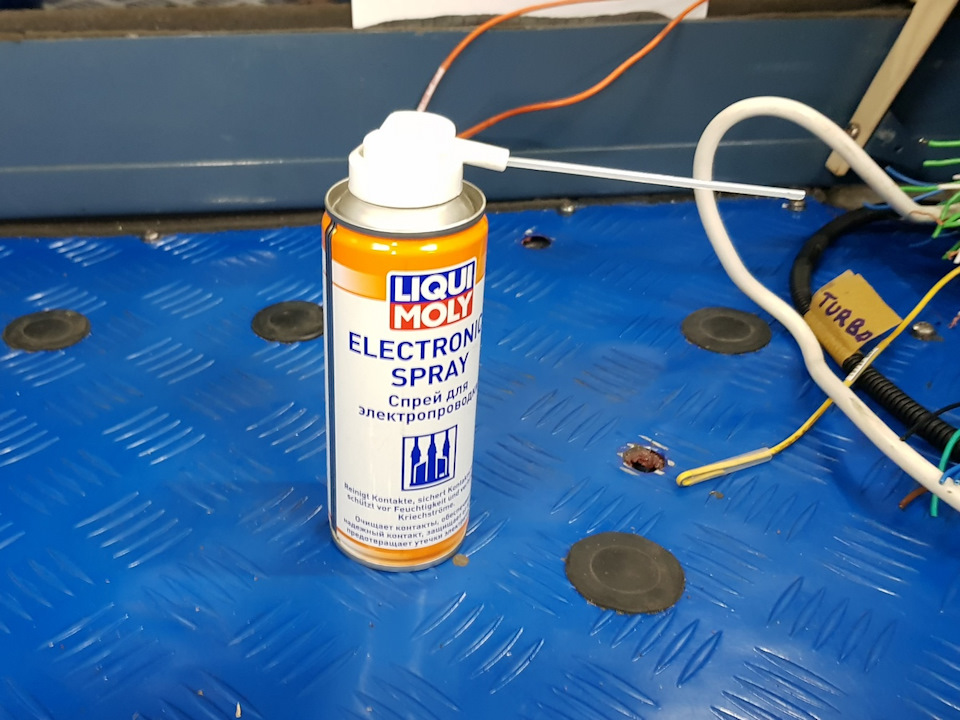

Все разъемы кос (стыковочные) залил вот такой штукой, очень рекомендую! Она не дает окисляться контактам. Точно такой же жидкостью я пролил ВСЕ разъемы косы инжектора:
Установил ЧЯ на место, смотрим:

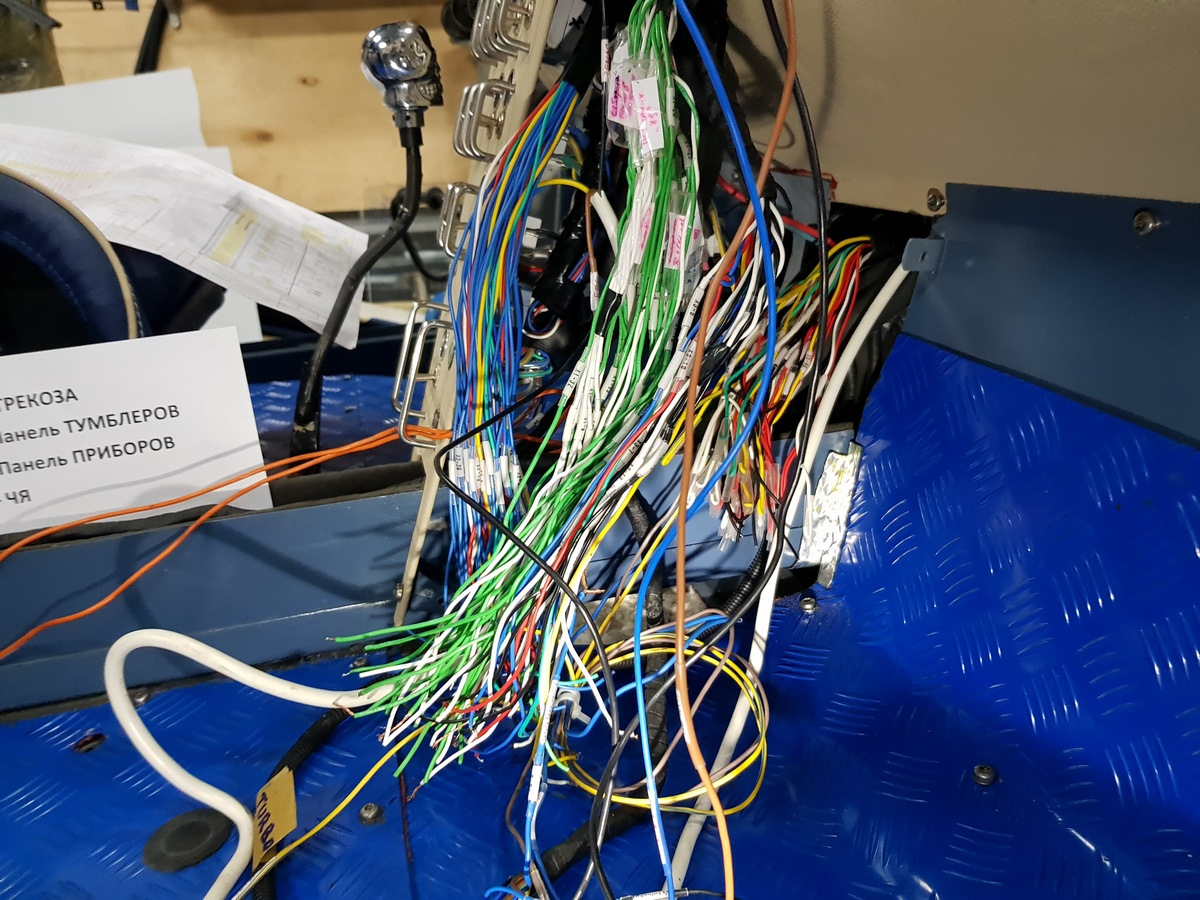

Совсем небольшое собрание проводов, в которой участвуют 5 кос!
Небольшое дополнение к предыдущему видео:
Ну и конечно же первые результаты, пусть не большие, но по крайней мере по питанию все ОК, далее дело техники, смотрим схему, соединяем точку А с точкой В. Короче дальше будет проще. Процесс продвижения буду выкладывать, но к сожалению, только по выходным.
Всем пока!
