Всем привет!

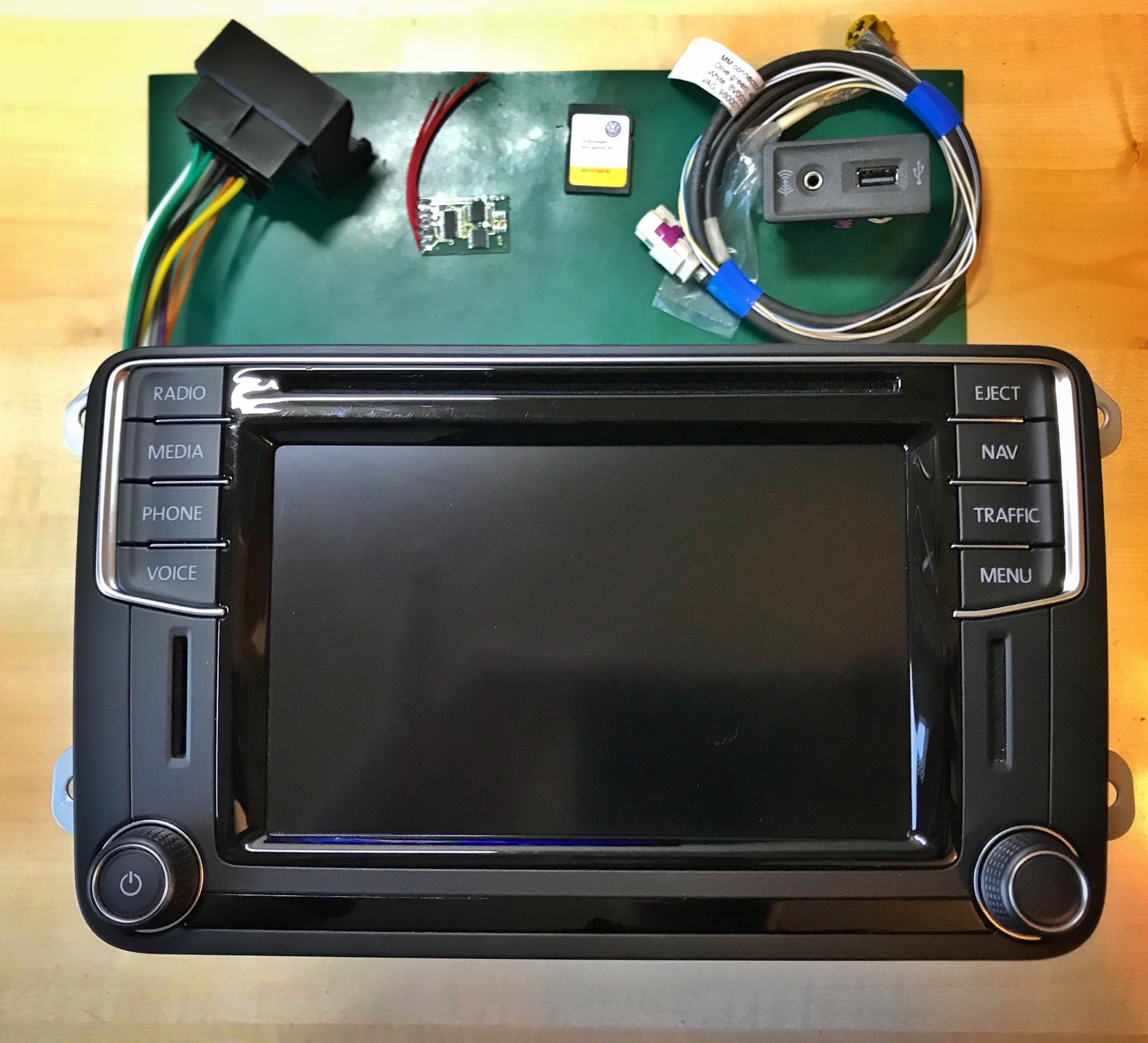

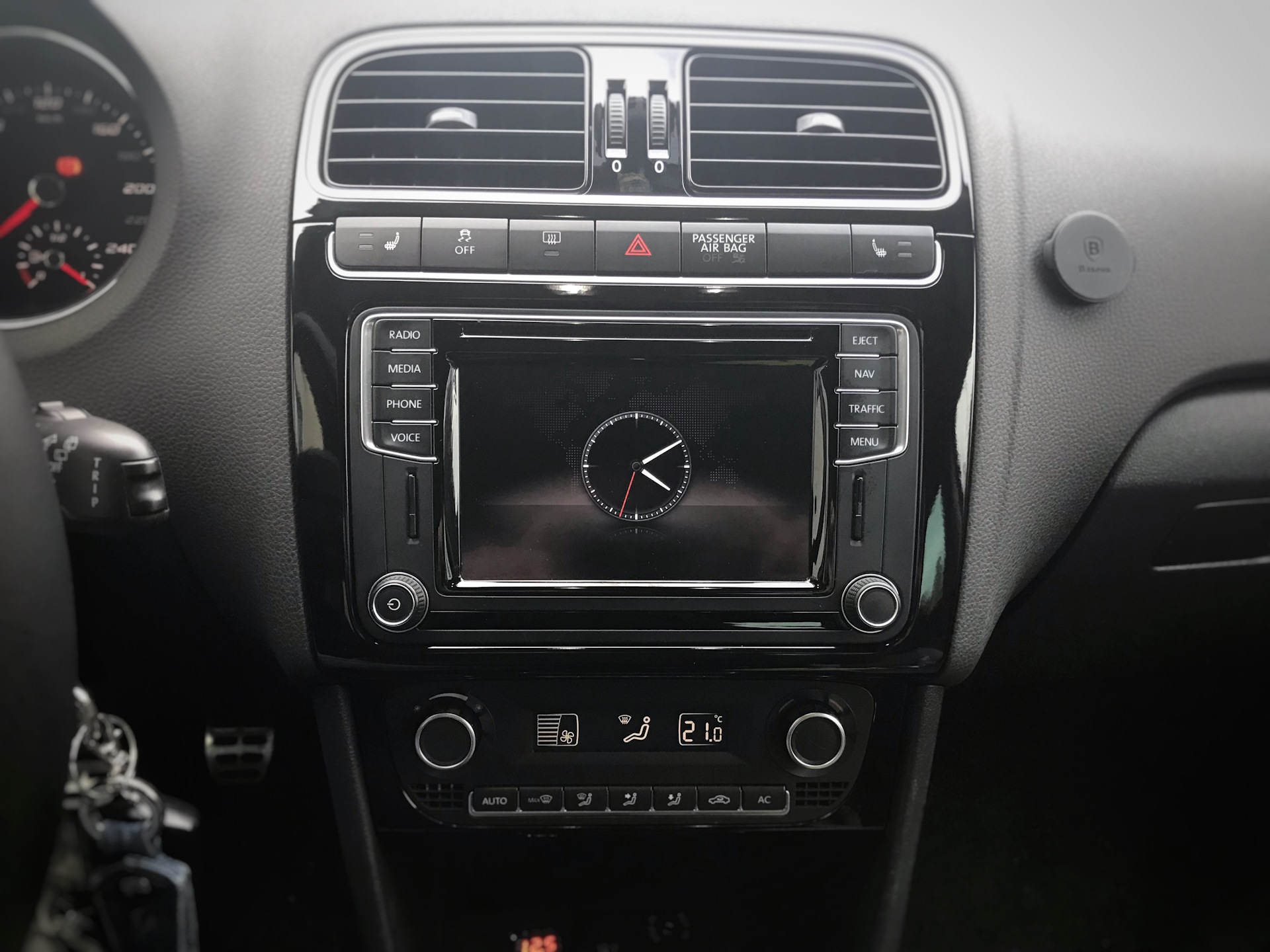

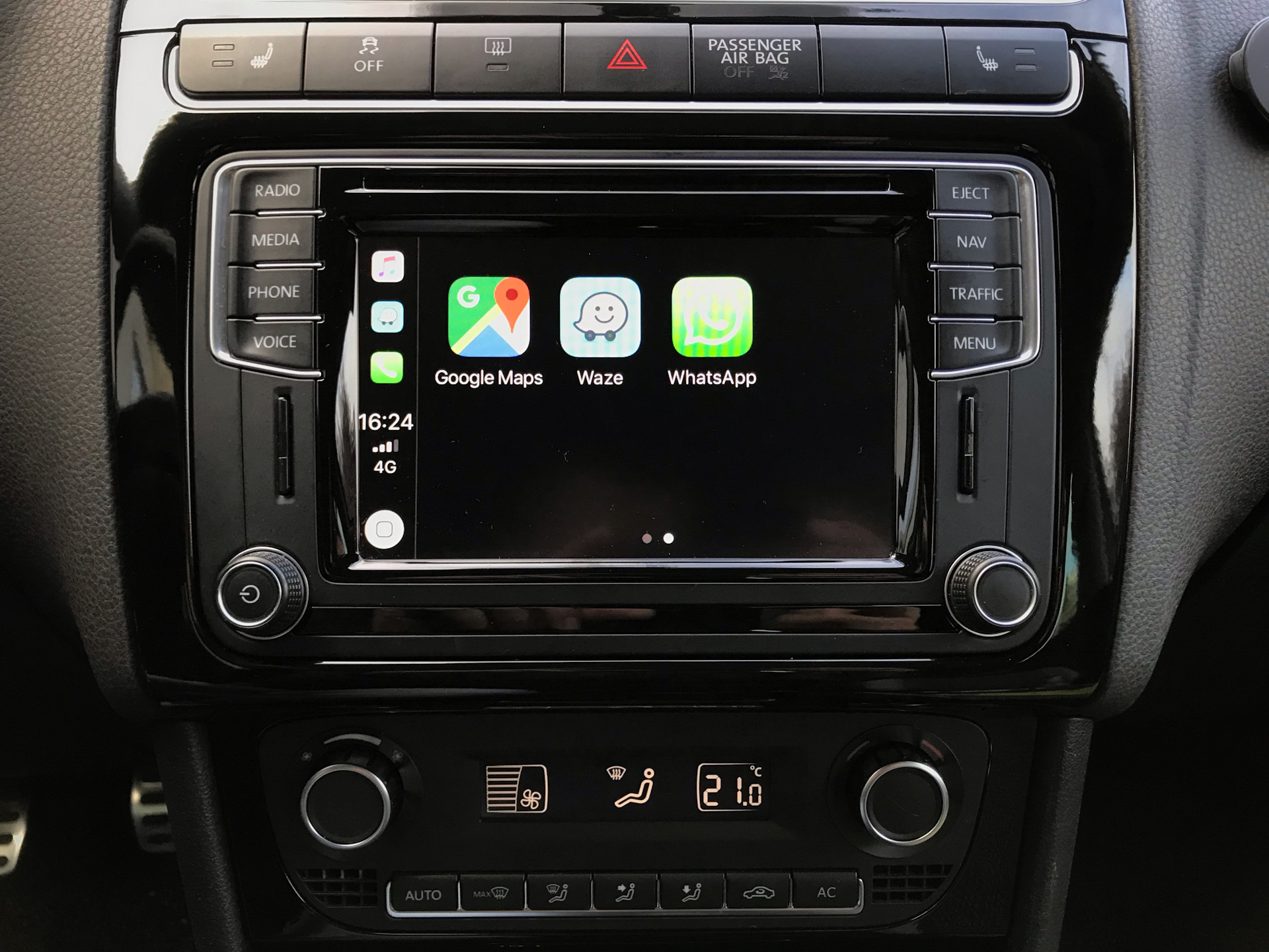

Наконец-то обновил свою морально устаревшую RNSку на свежую DM!

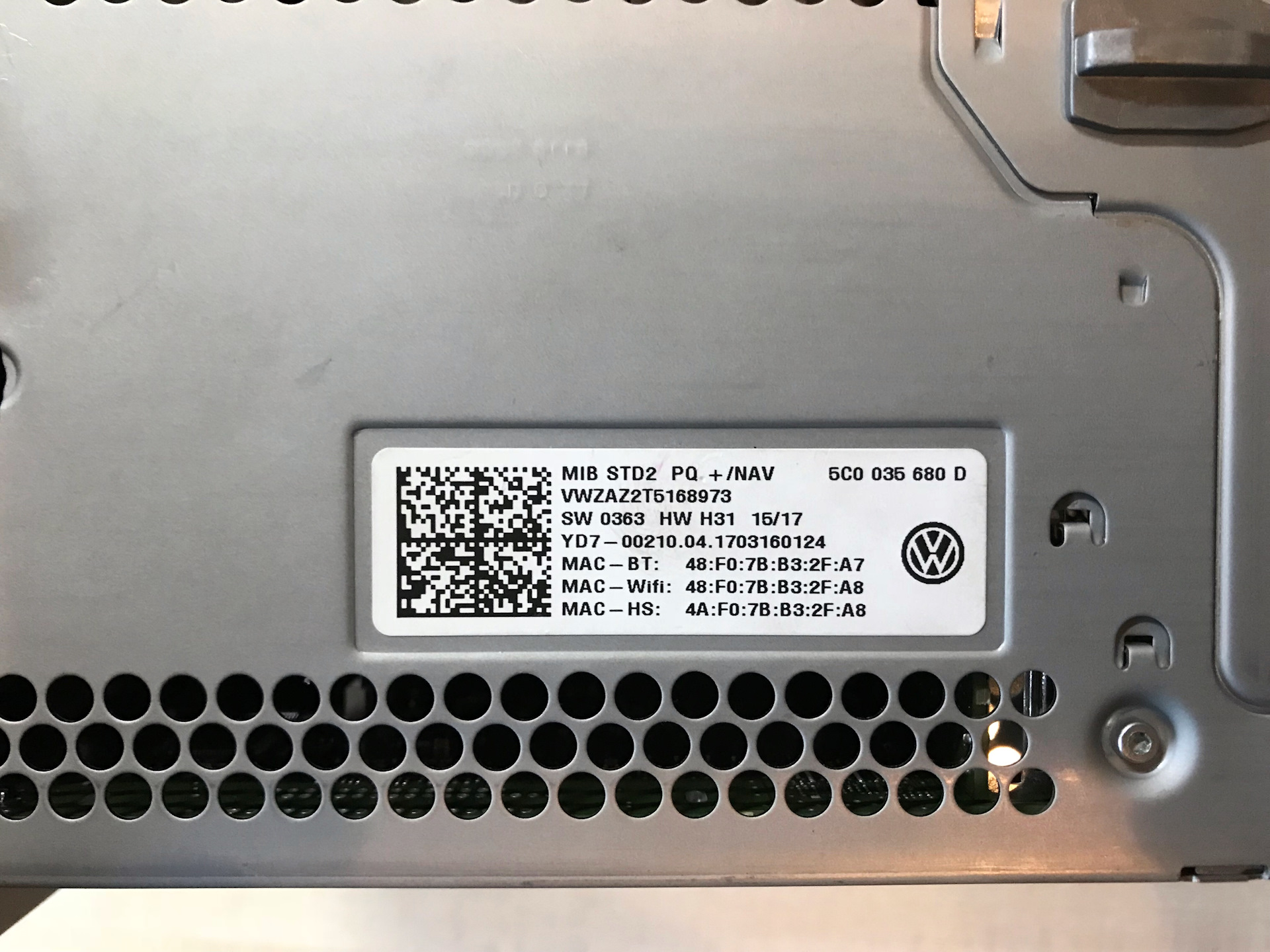

— Discover Media — 5C0 035 680 D

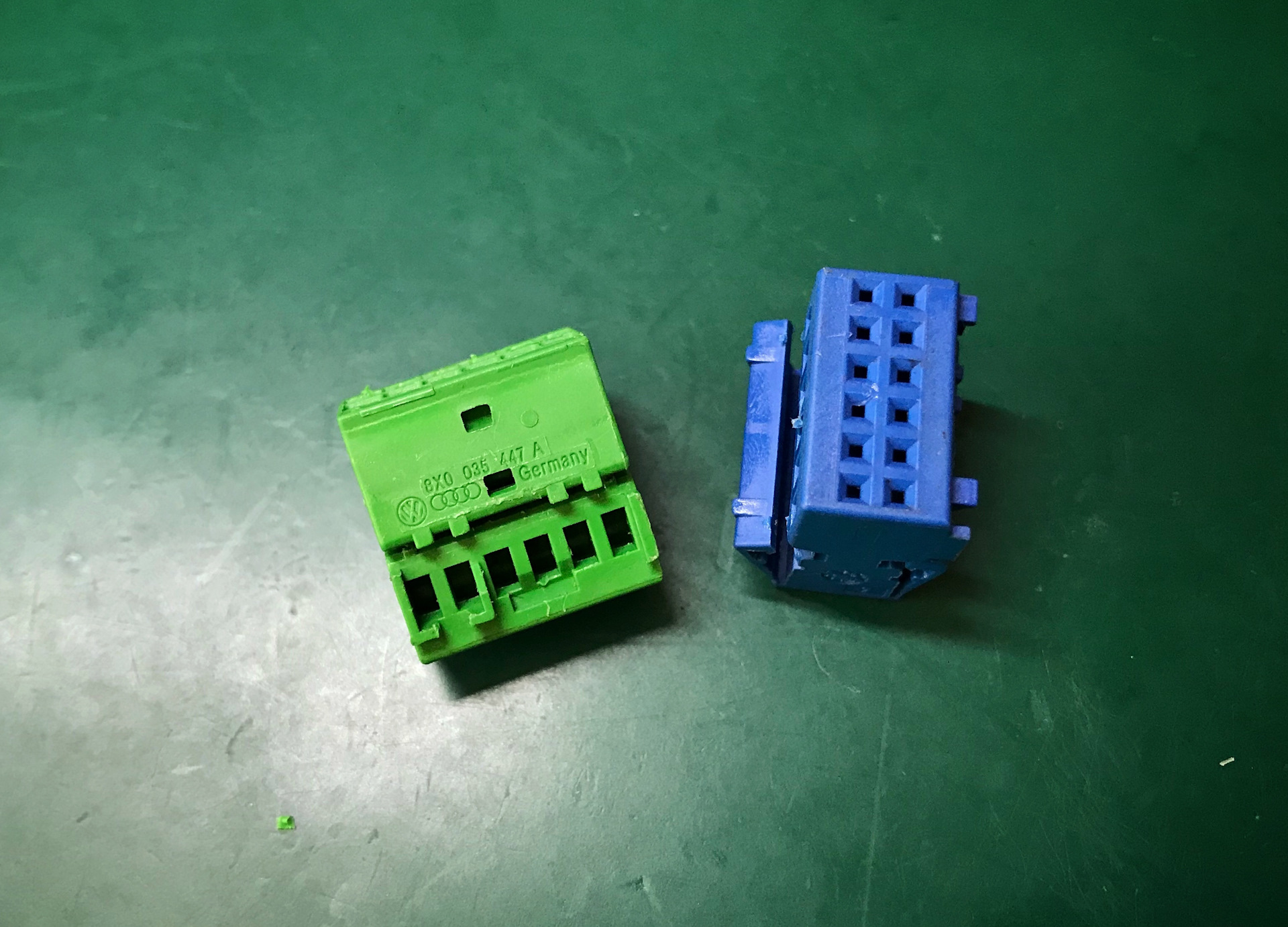

— Переходник со старого разъёма на новый
— Плата для обхода защиты компонентов
— USB порт — 5G0035222E
— Провод для подключения USB — 4F1035750C
— SD с картами для навигации — 3G0919866 BC
Переходник я купил на Али и при покупке не обратил внимания, что в нём отсутствуют синяя и зелёная фишки. А от старого квадлока они не подходят. Пришлось покупать их отдельно…
Для того чтобы ДМ не ушла в защиту компонентов необходимо установить плату обхода.
Первым делом нужно сделать бэкап еепрома.
Пытался считать еепром прищепкой, но без вариантов.

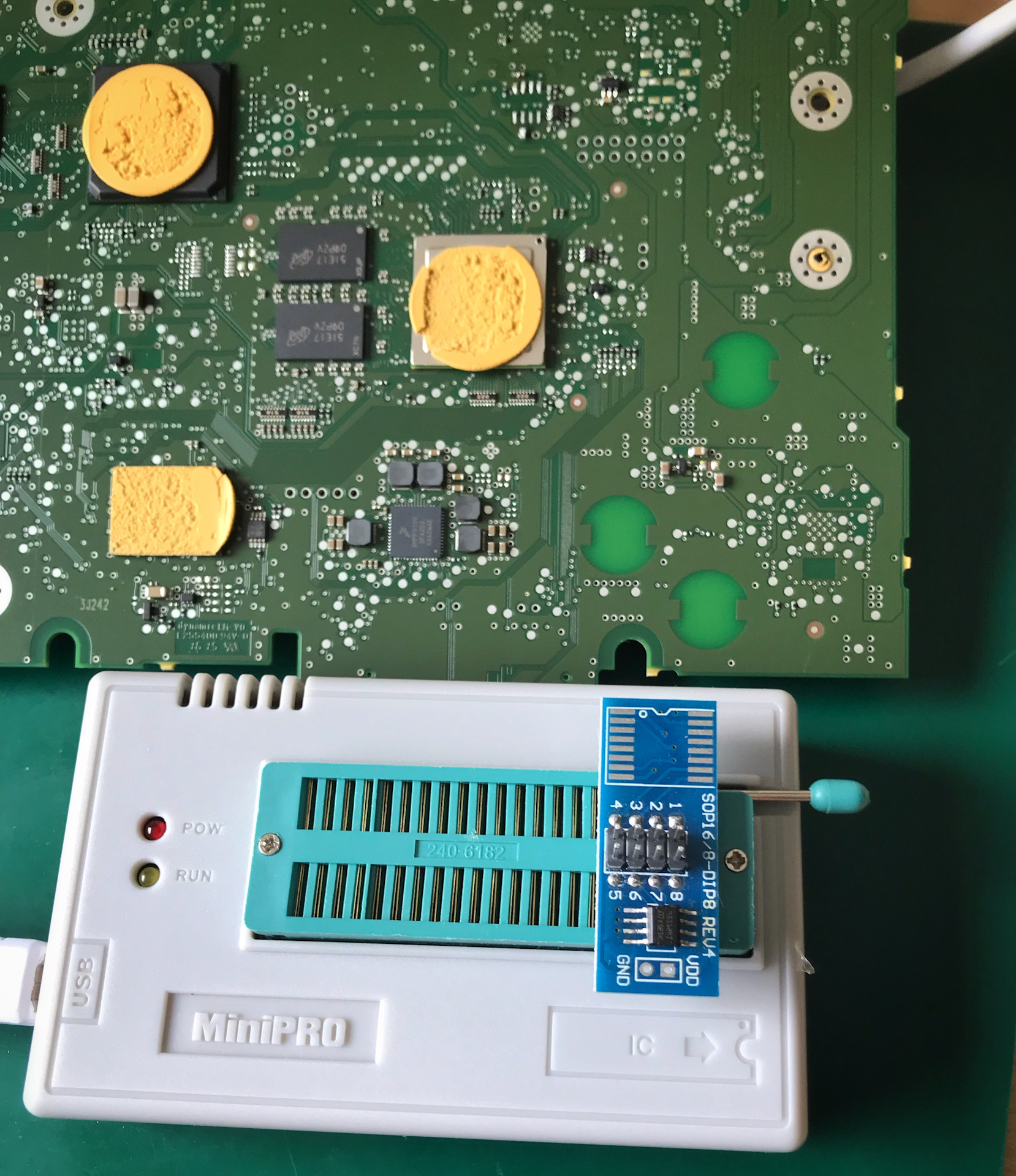

Нужно выпаивать и читать программатором
Имея дамп рабочий головы можно будет восстановить её работоспособность даже если она уйдёт в защиту!

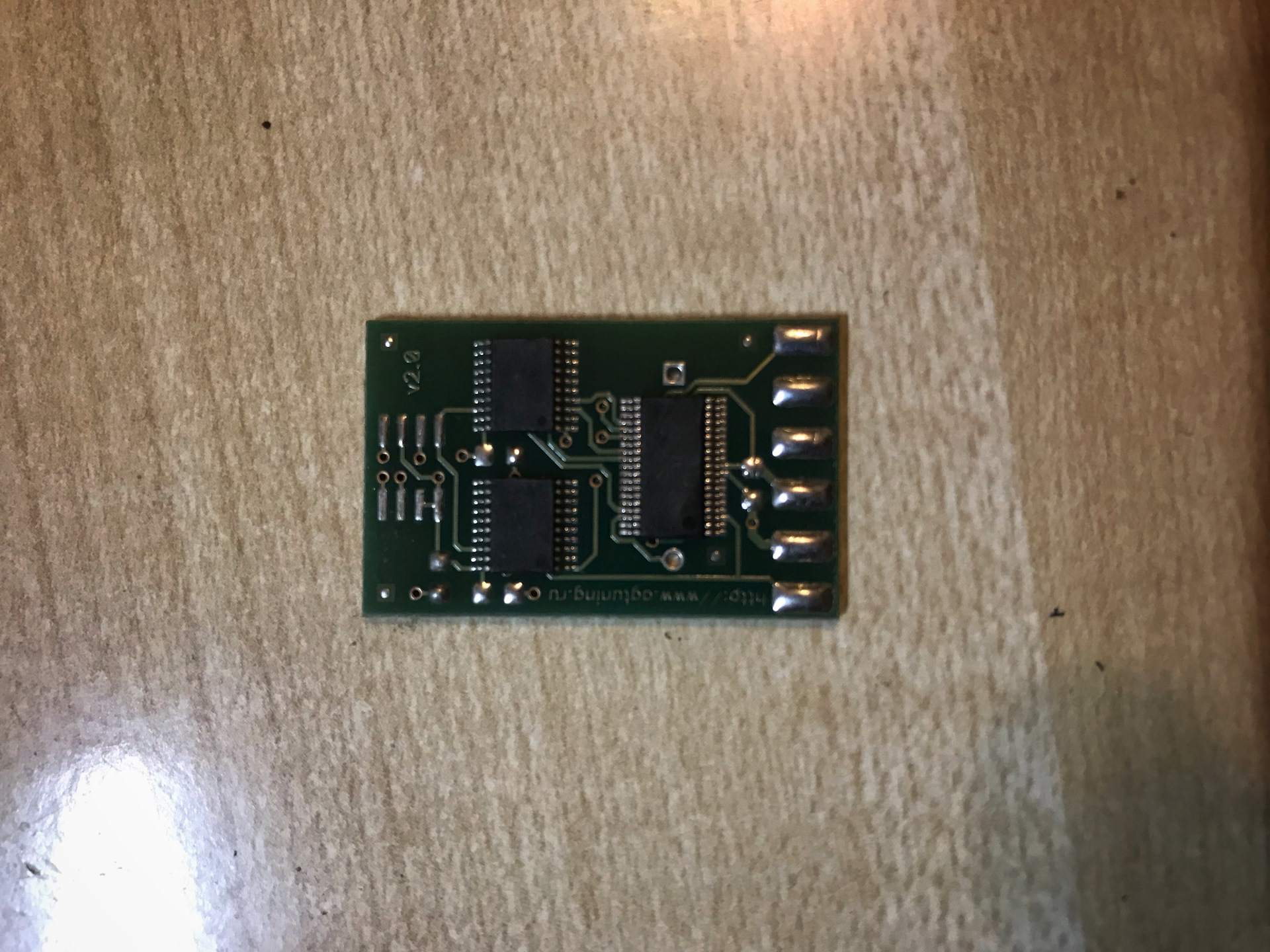

Установил плату по инструкции:

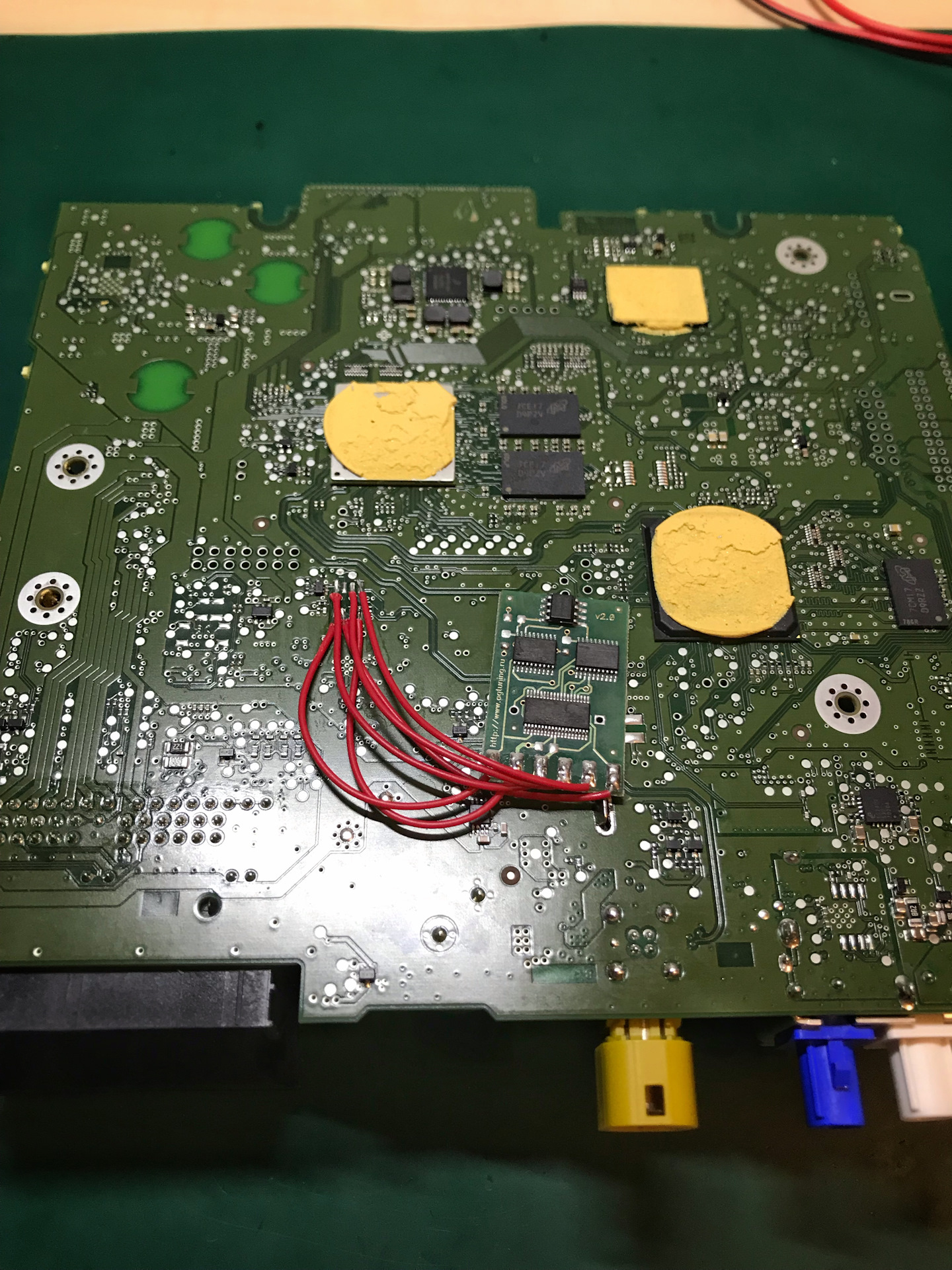

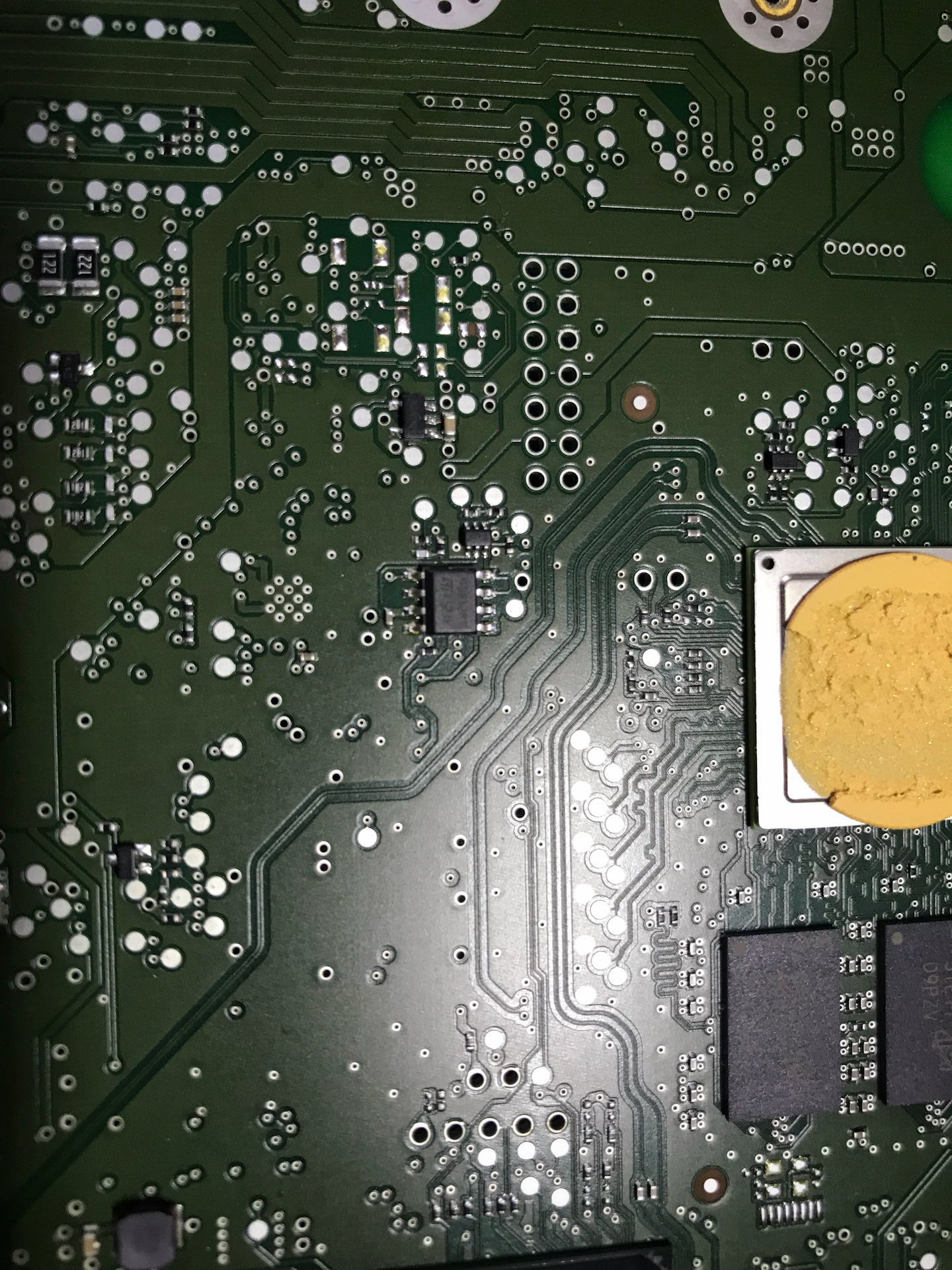

Пересадил еепром на плату обхода и подпаял плату на его место

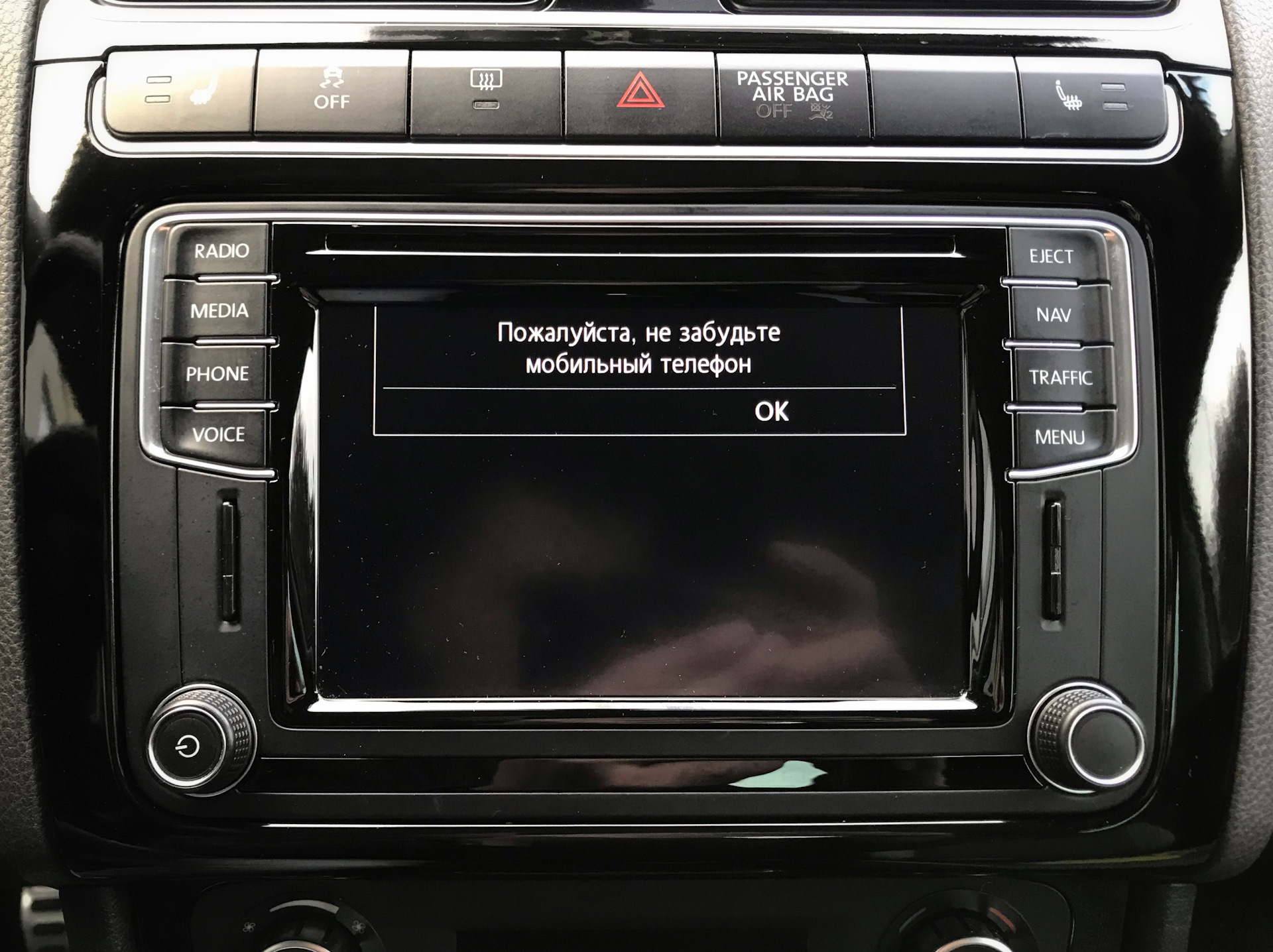

Собираем всё в обратной последовательность и ставим в машину

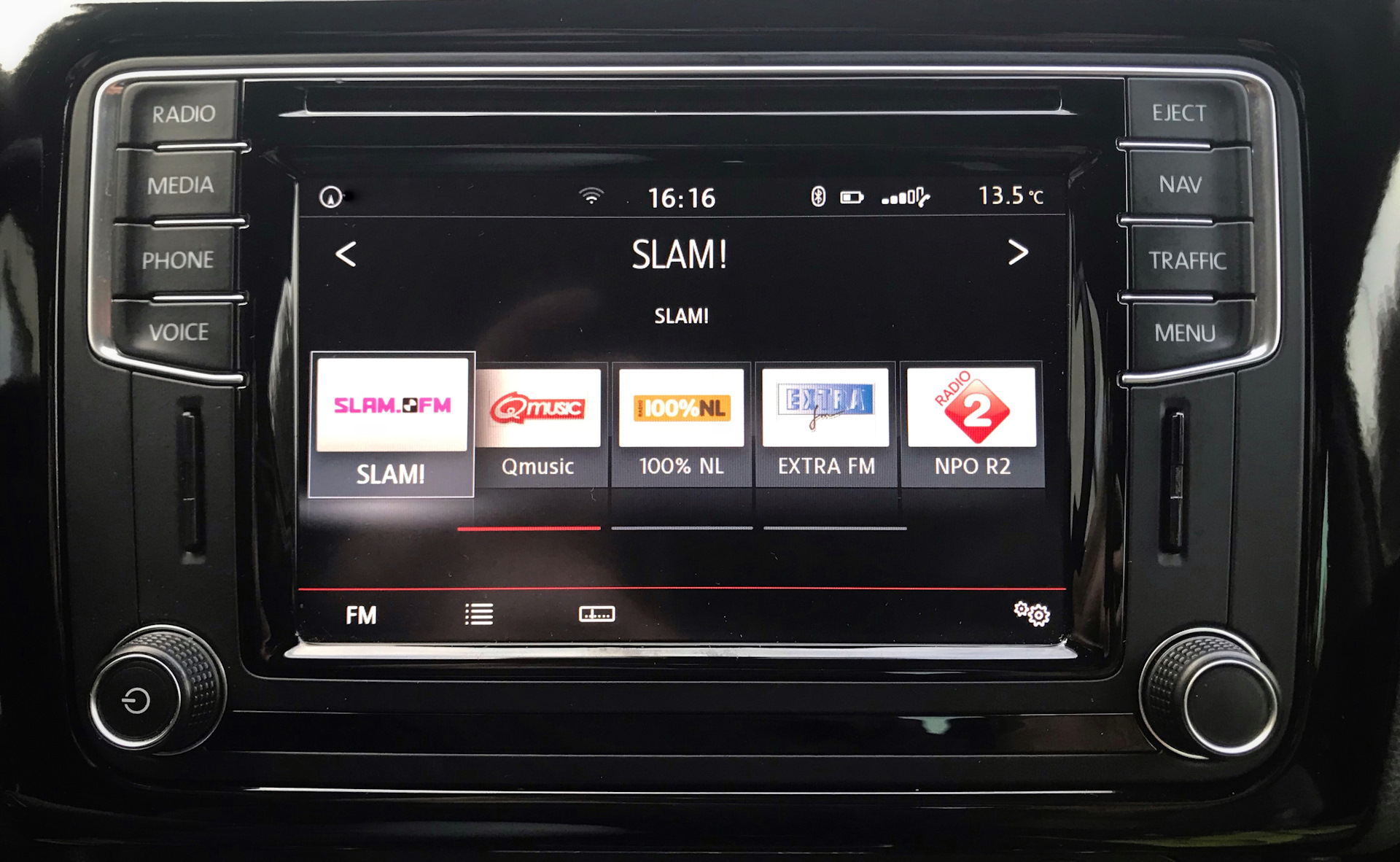

Сразу замечаешь на сколько быстрее РНСки она работает

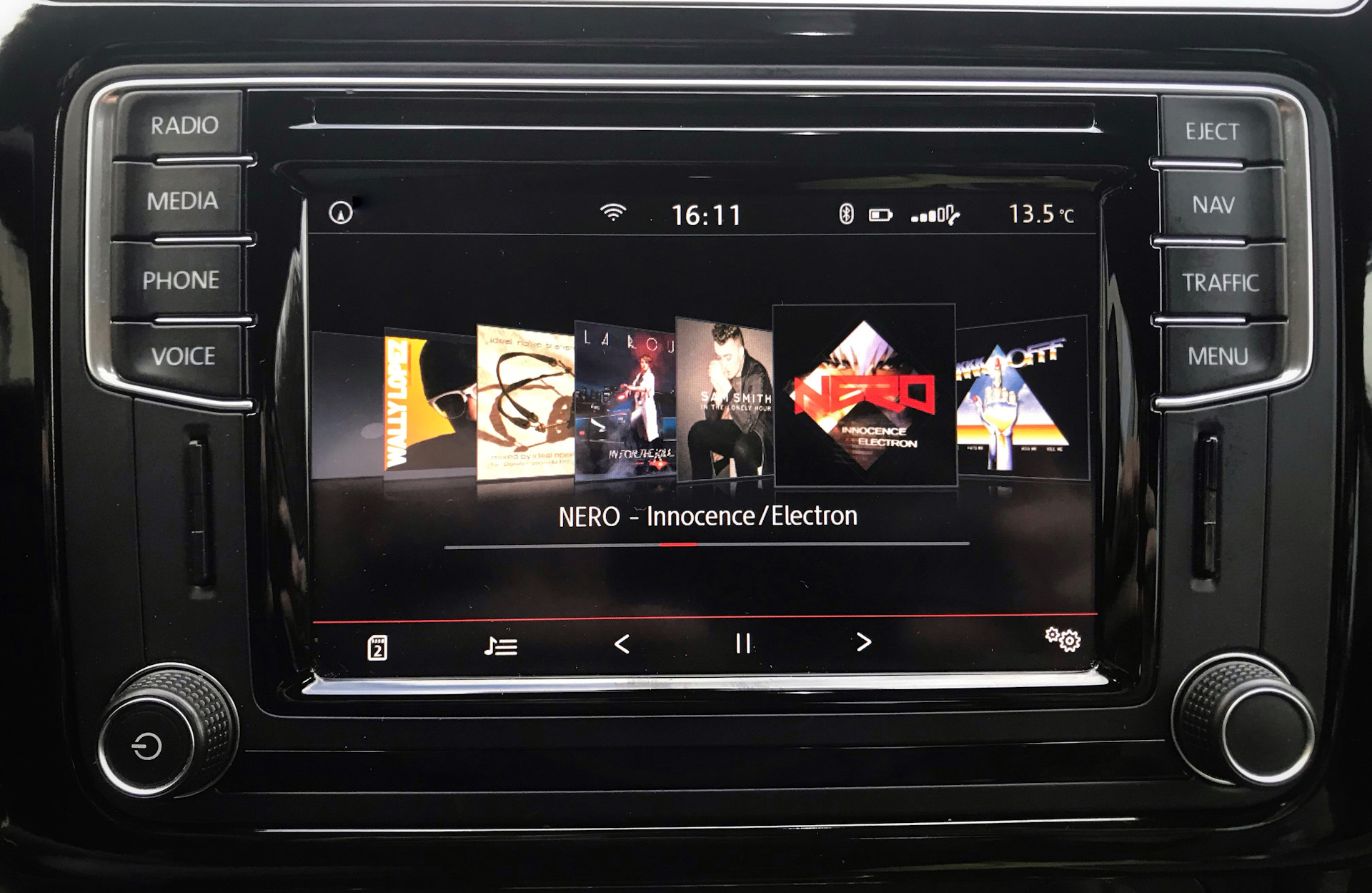

Конечно это моё субъективное мнение, но звук стал на много приятнее.
Штатные колонки заиграли по новому!

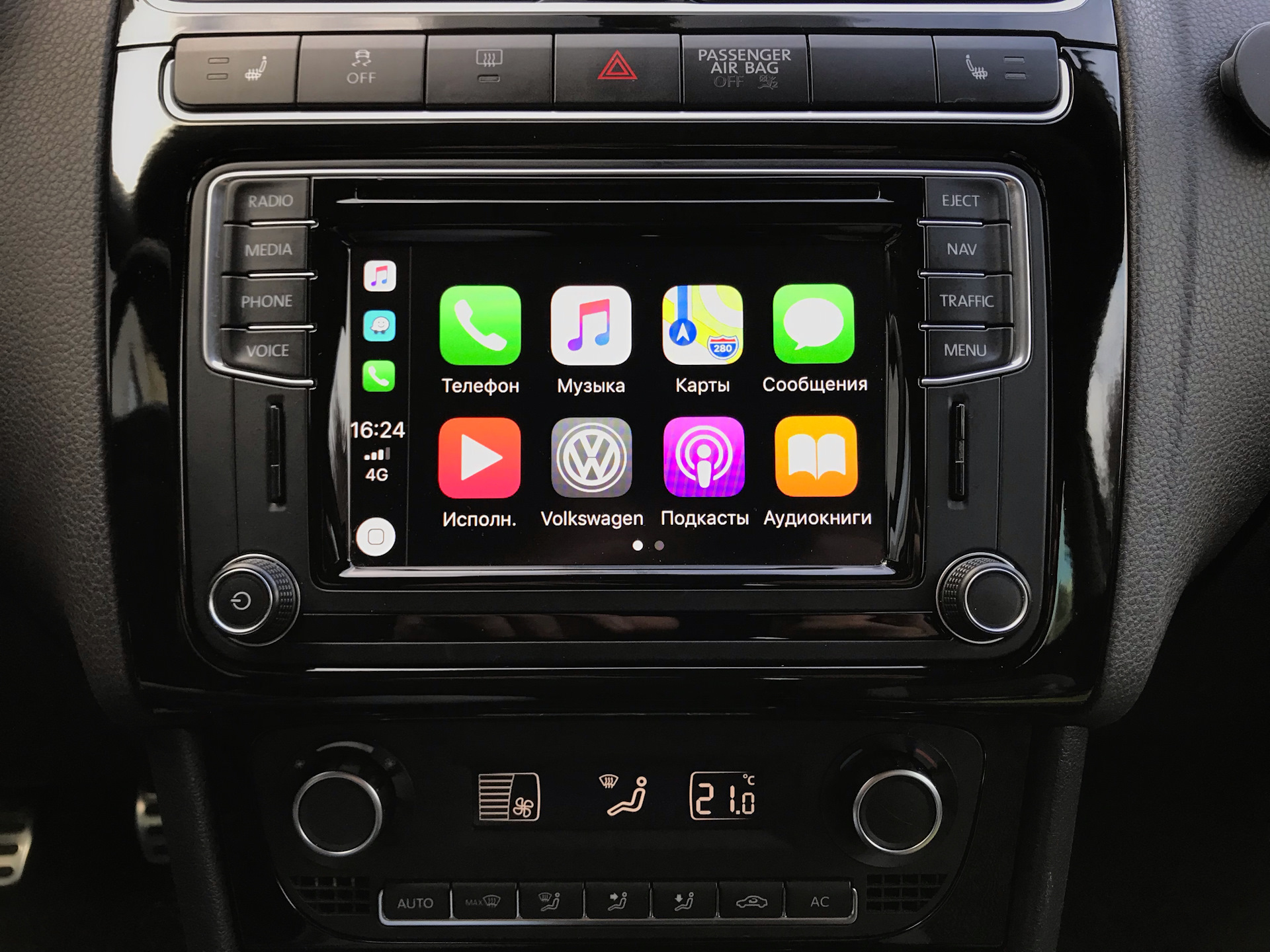

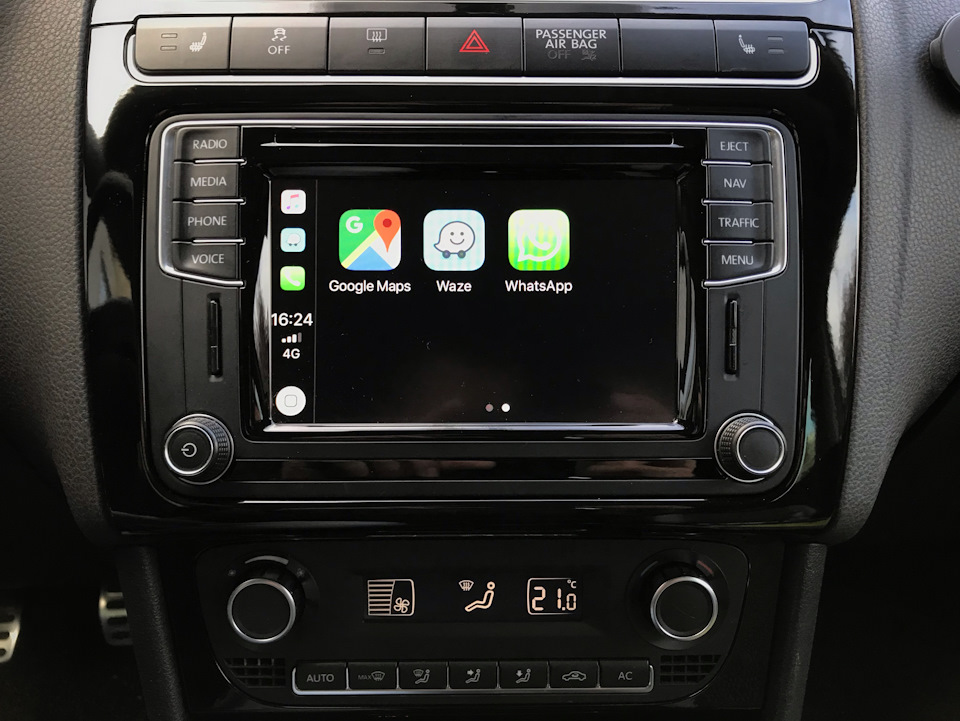

С функционалом мне можно сказать повезло!

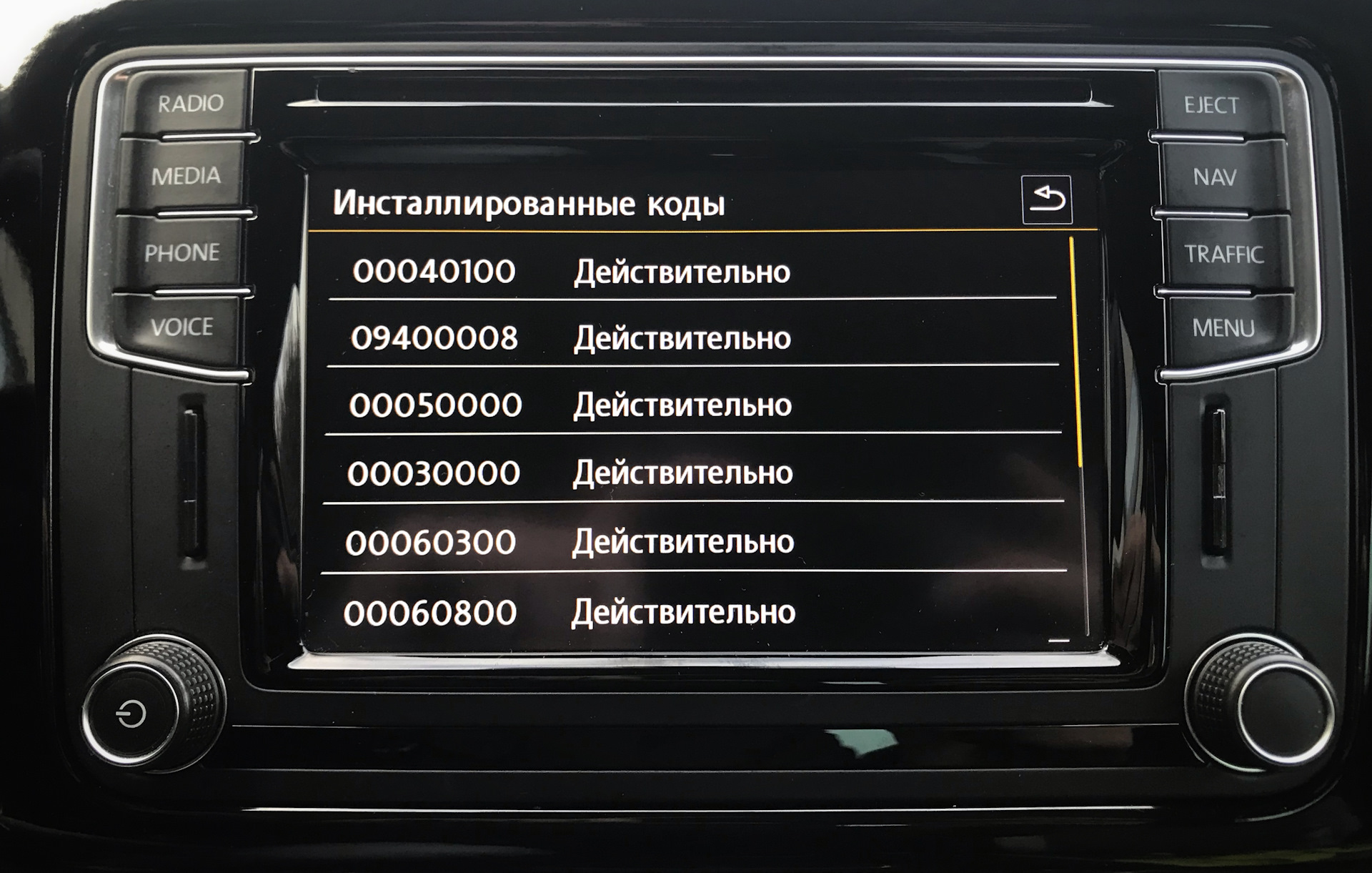

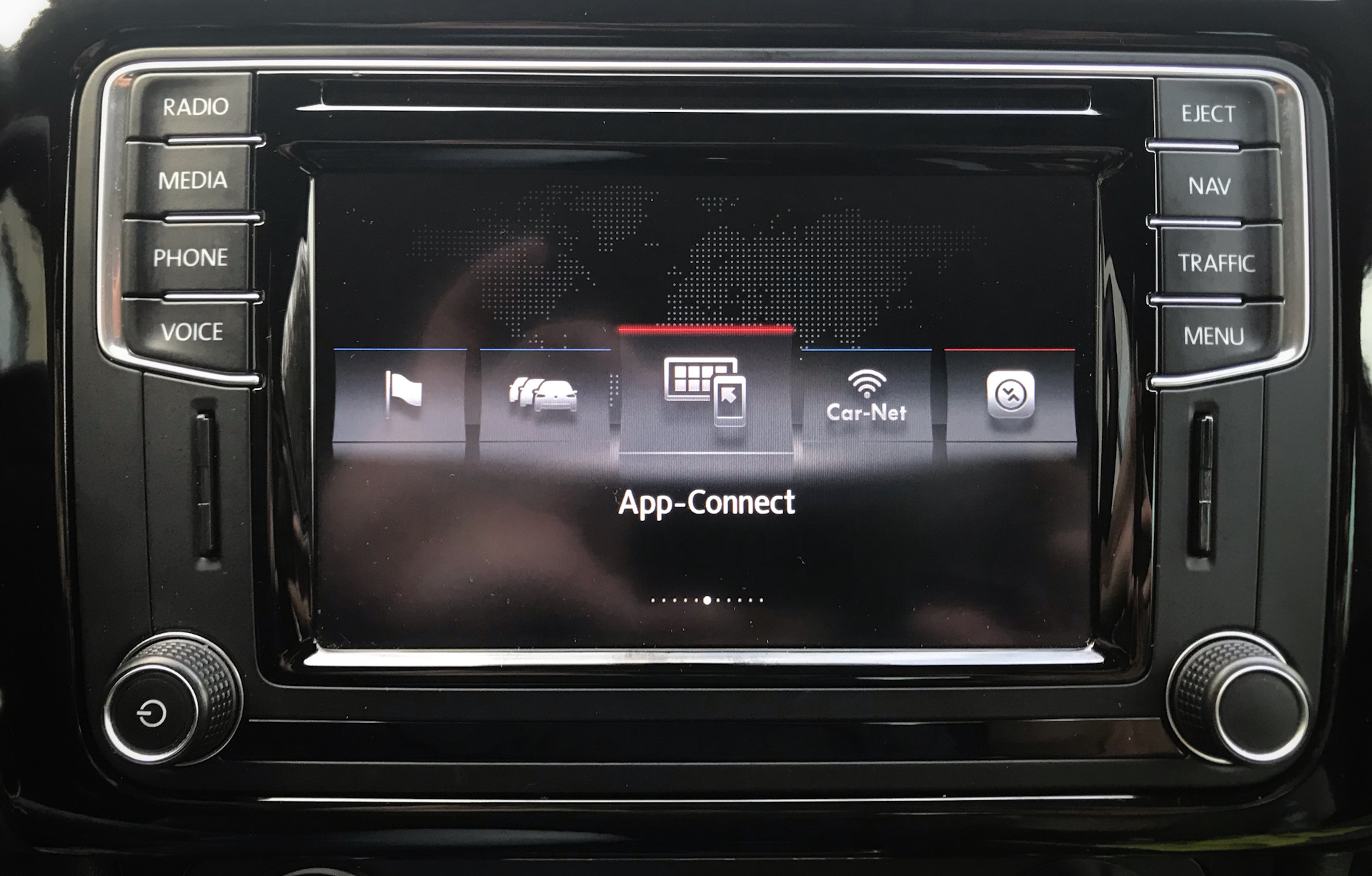

Активировано всё кроме Voice и Mirror link

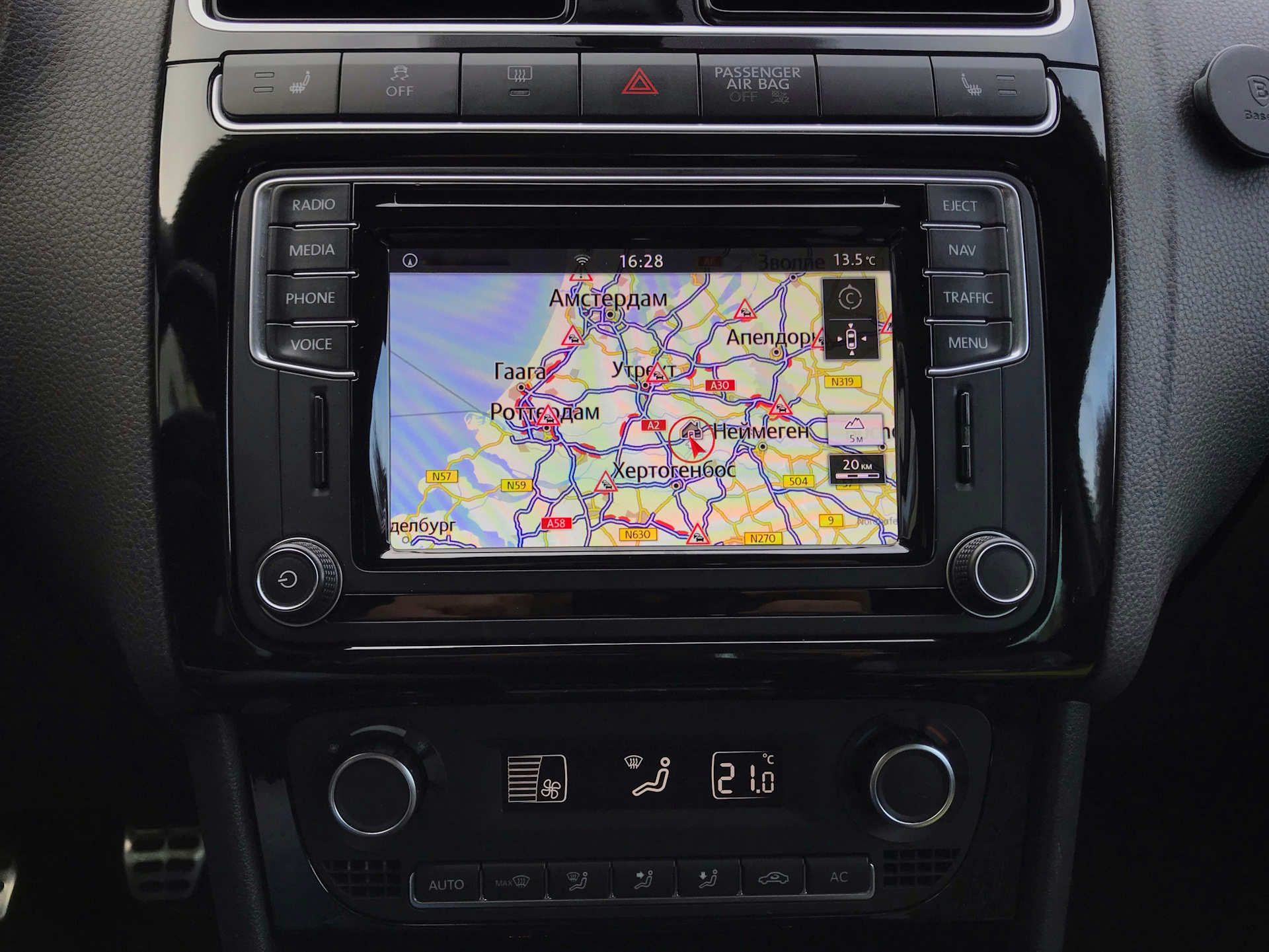

Навигация работает отлично, на много шустрее РНС.
Отображаются сообщения о пробках и ремонте дорог, исходя из этой информации навигация строит маршрут.
Или менят его в реальном времени если на маршруте возникает пробка.

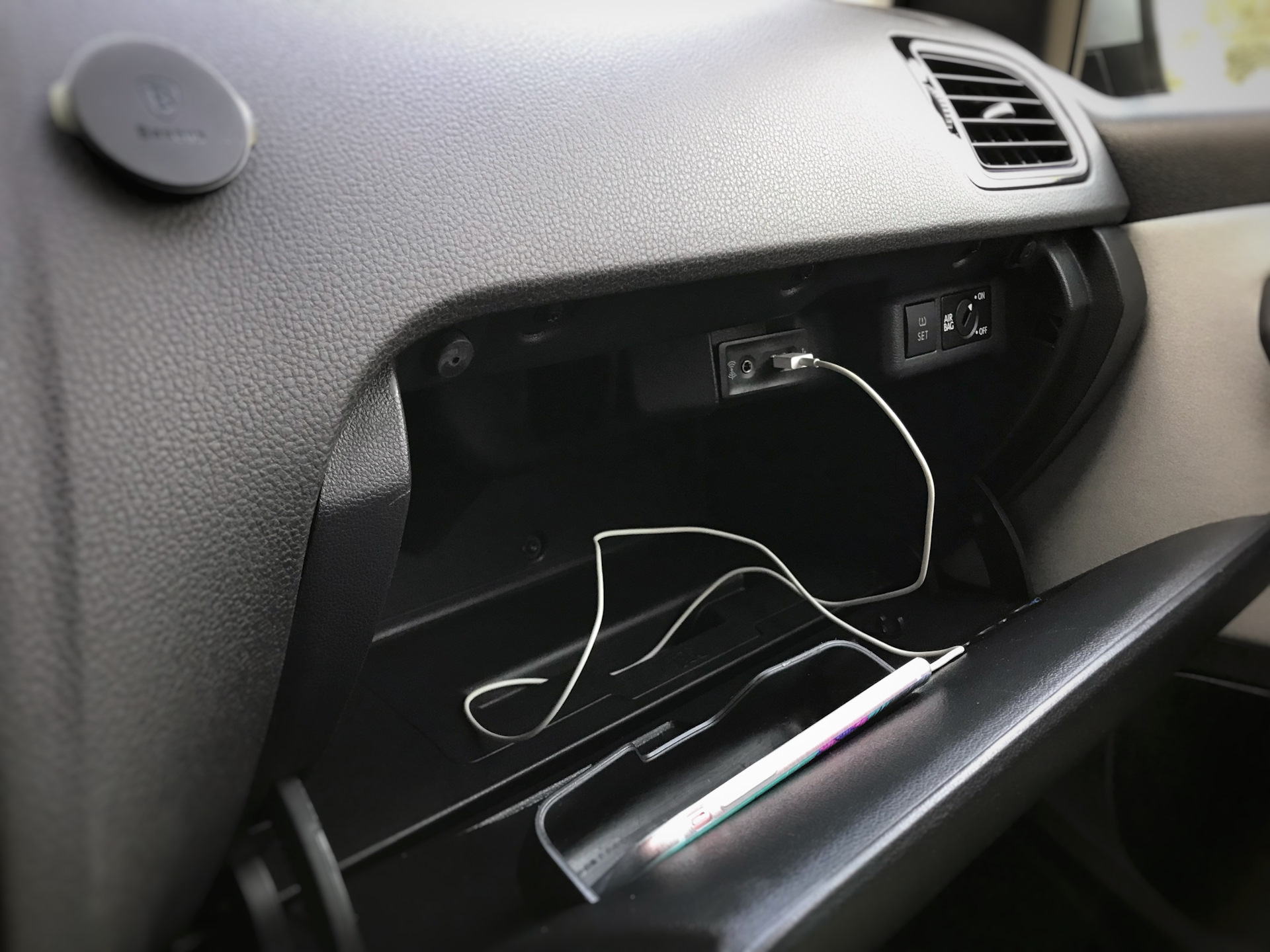

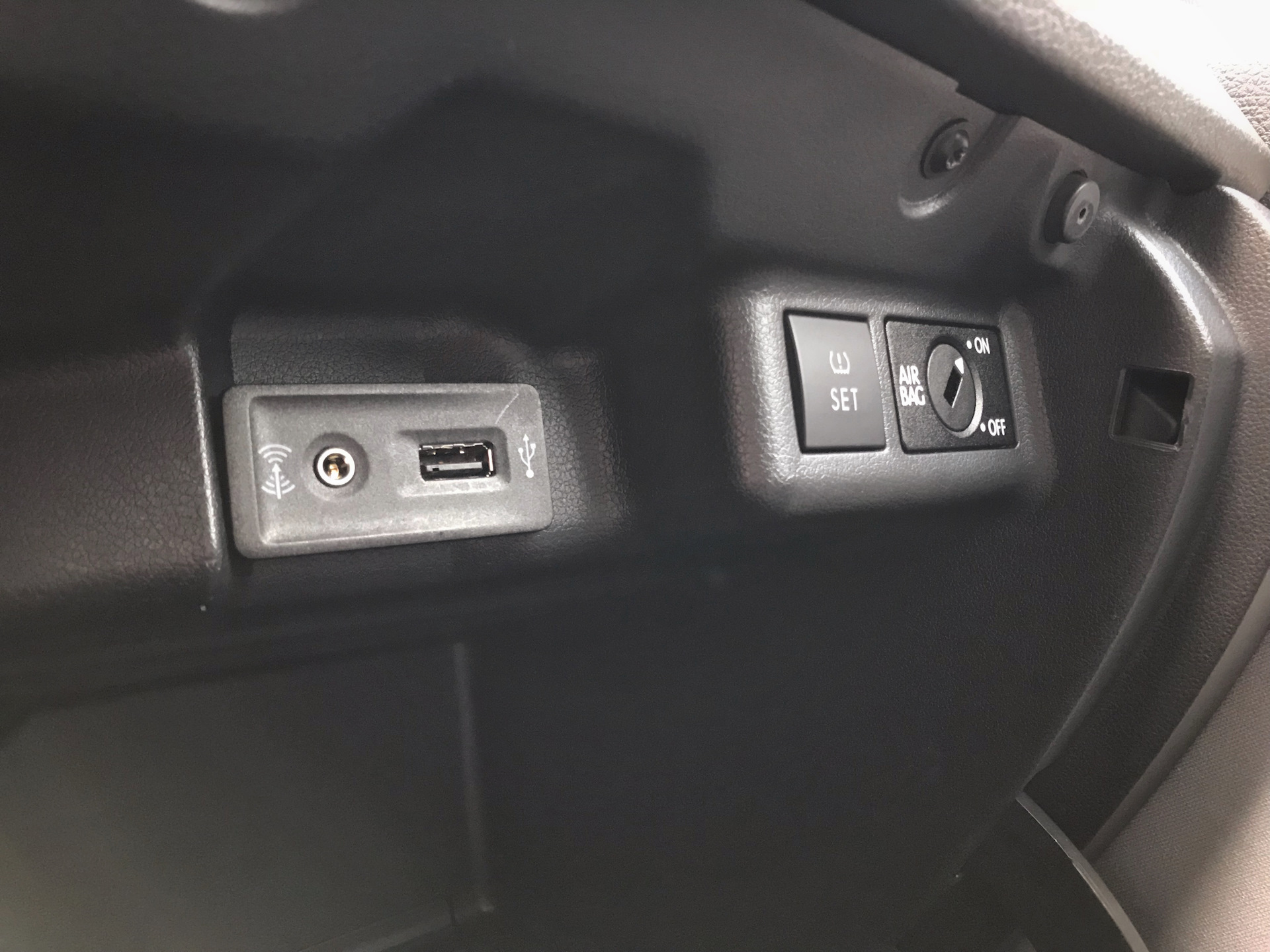

USB порт поставил в штатное место Media in.
По размерам идеально подошло и не нужно ничего колхозить

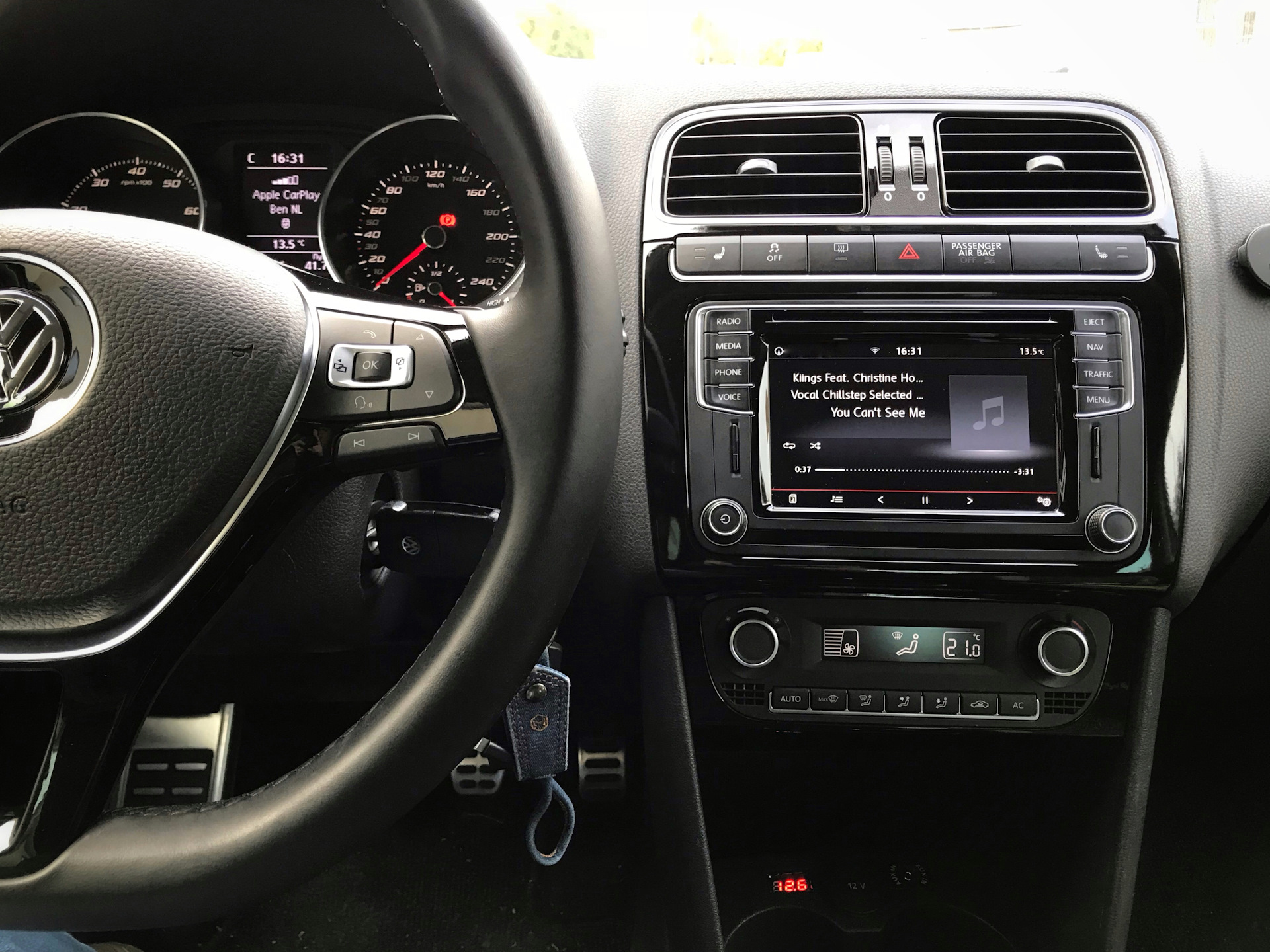

Discover Media очень даволен!

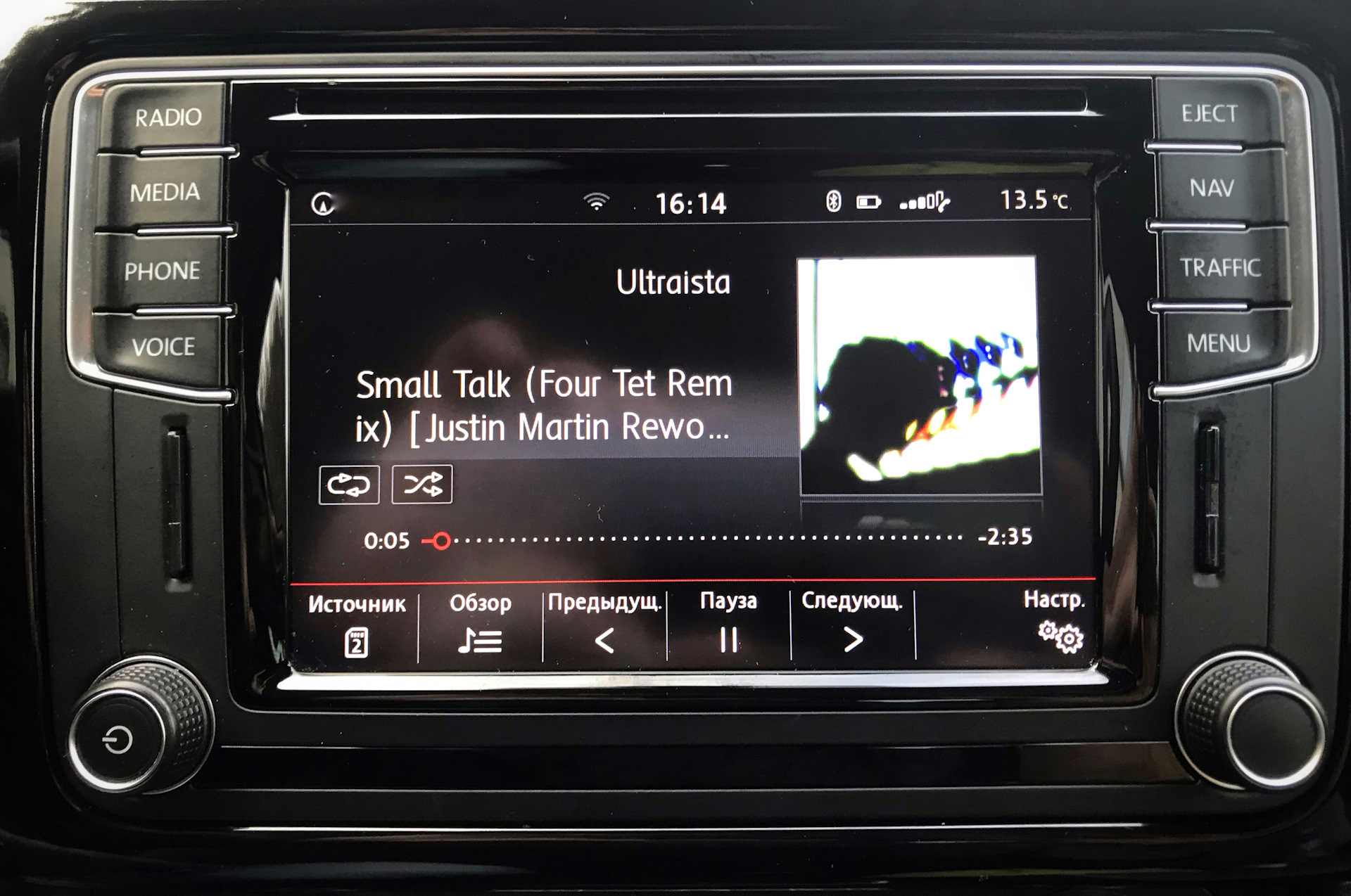

Чего только стоит воспроизведение музыки меньше чем за секунду после поворота ключа…
Хочу поблагодарить своего друга Chagy за помощь с приобретением кое каких компонентов!
Comments 70
Hello, I want to buy this bypass board! Where can I get it? Can you give me information thanks
Здравствуйте, может есть расшифровка swap-кодов, чтб знать что за что отвечает и что активировано? Спасибо.
Hello, I would like to buy this board! Where can I get it?
Добрый день! Подскажите пожалуйста где приобрели плату?
плата для обхода защиты discover media
сколько стоит?
Чувак, я тебе пару недель назад кинул ссылку где я брал!
Здравствуйте. можно и мне в личку кинуть ссылку и стоимость платы. Заранее спасибо.
привет где покупал плату ?
и почем?
Плата для обхода защиты компонентов
Ответил в личку
Добрый день . Можно ссылку на плату ?
Что за защита?
Защита компонентов. Продвинутый аналог “Радио кода” от предыдущих поколений.
В кратце, при покупке у дилера в голову прописывается VIN вашей машины и если потом поставить эту голову в другой авто (с другим VIN соответственно), то голова уйдёт в Защиту компонентов и пользоваться ей будет невозможно!
Что за защита?
эта
Все хорошо, голова действительно замечательная, поздравляю!
Но позволю себе свои 5 копеек или ложгу дегтя…
Плата обхода компонента постоянно переписывает еепром, что рано или поздно неизбежно приведет к гибели магнитолы…
Программный метод взлома помогает этого избежать, да и открыть абсолютно полный функционал при этом не состовляет труда, причем ПО при этом можно поднять до 0468…
Это только предположения или есть опыт?
Smailauto
Все хорошо, голова действительно замечательная, поздравляю!
Но позволю себе свои 5 копеек или ложгу дегтя…
Плата обхода компонента постоянно переписывает еепром, что рано или поздно неизбежно приведет к гибели магнитолы…
Программный метод взлома помогает этого избежать, да и открыть абсолютно полный функционал при этом не состовляет труда, причем ПО при этом можно поднять до 0468…
Каким образом перезапись еепром приведёт к гибели магнитолы?
Smailauto
Все хорошо, голова действительно замечательная, поздравляю!
Но позволю себе свои 5 копеек или ложгу дегтя…
Плата обхода компонента постоянно переписывает еепром, что рано или поздно неизбежно приведет к гибели магнитолы…
Программный метод взлома помогает этого избежать, да и открыть абсолютно полный функционал при этом не состовляет труда, причем ПО при этом можно поднять до 0468…
дашь ссылку хоть на один случай гибели магнитолы с платой?
Или это догадки программных ломальщиков?
😂😂😂😂😂😂 поиск в помощь
15 минут проведенных с ним дадут ответы на многие вопросы…
стандартный ответ когда нечем аргументировать😂
Встречный вопрос — у вас что стоит?)
Ах, да, если воспользоваться стандартным ответом, то по б.ж. можно увидеть… Тогда возникает следующий вопрос… А что ж не сплатой то? Дайте попробую угодать… Немного погуглив изучили тему косяков плат и решили не рисковать?
У меня было две головы с платами, ни с одной проблем не возникло…
😁а вот это уже стандартный ответ…
😂 Из разряда у меня все лучшее 😂
ну почему же. Я вот с такими проблемами не столкнулся, поиск тоже ничего не дал, так может просветите?
Приезжайте в гости, покажем, расскажем, просветим…
А вы напишите статью на драйве в виде отчета об увиденном и услышанном… Годиться?
Нет, не годится, чуть выше вы писали что поиском находится, да что-то не находится… Я не блоггер ни разу, поэтому пусть другие пишут, если есть о чем
😂😂😂😂 без комментариев… Думаю дальше можно не продолжать! Вы сделали мой вечер! 😂😂😂😂😂
Какие еще могут быть комментарии, если вы за слова не отвечаете?😭😭😭
Мое приглашение в силе…
Хотя если вы воин диванных войск, то наверное, да, не приедете… Но приехав я вам дам повод сильно задуматься, практически уверен что появиться желание стать блогером…

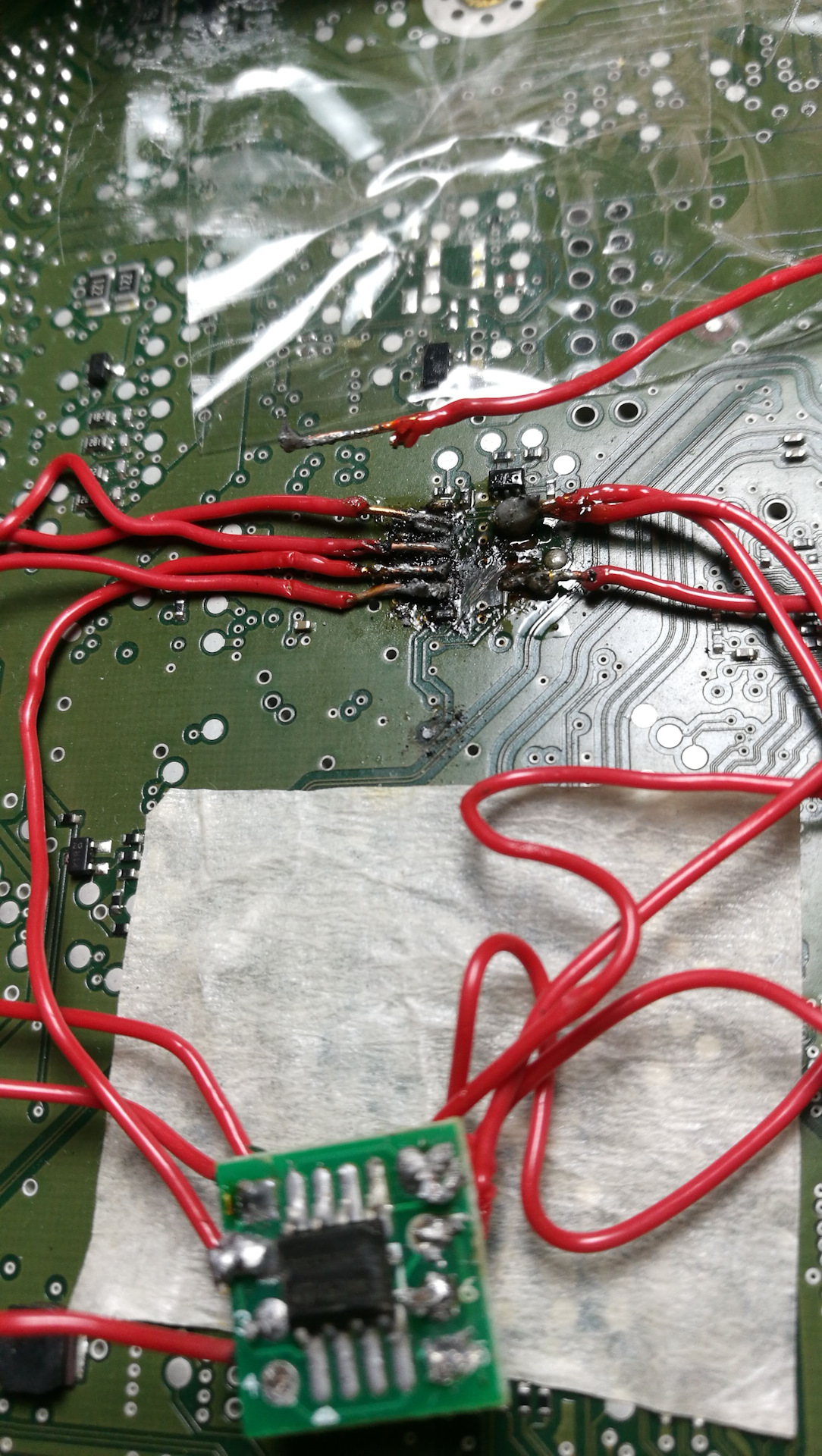

Фото как элюстрация чудес плат…
И красоты исполнения…
Вы наверное готовы вскрыть свои головы и показать как у вас красиво?
Это иллюстрация, как некто криворукий 60вт паяльником в плату залез?😁
Да и сам обходчик какой-то странный, впервые такой вижу…
Абсолютно верно))
Не уверен лишь в том, не занижена ли мощность паяльника 😂
TheAGENT
Это иллюстрация, как некто криворукий 60вт паяльником в плату залез?😁
Да и сам обходчик какой-то странный, впервые такой вижу…
Приезжайте… У нас целая коллекция разнообразных плат, на любой вкус и цвет)))
За приглашение в любом случае спасибо
Smailauto
Мое приглашение в силе…
Хотя если вы воин диванных войск, то наверное, да, не приедете… Но приехав я вам дам повод сильно задуматься, практически уверен что появиться желание стать блогером…
Фото как элюстрация чудес плат…
И красоты исполнения…
Вы наверное готовы вскрыть свои головы и показать как у вас красиво?
Это наверное так пытались вынести еепром)))
TheAGENT
Какие еще могут быть комментарии, если вы за слова не отвечаете?😭😭😭
За свои слова я отвечаю, но вот бегать за вами нет ни малейшего желания, уж извините.
Smailauto
Встречный вопрос — у вас что стоит?)
Ах, да, если воспользоваться стандартным ответом, то по б.ж. можно увидеть… Тогда возникает следующий вопрос… А что ж не сплатой то? Дайте попробую угодать… Немного погуглив изучили тему косяков плат и решили не рисковать?
вообще ничего не гуглил, изначально был ДМ с платой и урезанным функционалом, потом выгодно его обменял и купил СМ с нужным функционалом и платой. А потом уже подвернулась ДМ с полный функционалом и программная по совсем сладкой цене, не смог удержаться и купил ее. В работе все три оказались одинаковыми, за исключением последней ДМ, которой залили другую параметрию звука. Тему косяков вообще не изучал, ибо изучать нечего, неоднократно уже вижу посты что программный взлом круче, а платы отваливаются, но подтверждения никто так и не кинул)
TheAGENT
дашь ссылку хоть на один случай гибели магнитолы с платой?
Или это догадки программных ломальщиков?
Могу дать контакты людей которые прошли через путь гибели магнитол …
А тут они есть?
В этой теме нет, на драйве да…
Я д2 и имею ввиду.
Smailauto
В этой теме нет, на драйве да…
Как программно снять защиту компонентов без посещения о.д? Перешить еепром дампом от нового? А кто поделится?)
Круто) мои поздравления!
Спасибо!)
SuperVAG на пути ко мне) так что скоро я звякну )
Отлично! 😁
😁👌👍
Крутая голоаа, она стоит своих денег
Полностью согласен! Просто море положительных эмоций))
Круто!
Прошивка не последняя 0363.
Есть 0367
Спасибо!
Исправлю!
Andrzej808
Круто!
Прошивка не последняя 0363.
Есть 0367
у меня 0468)
И у меня, но версия DM F/G.
Ну так вы по моей наводке наверное покупали, она совсем новая была с завода с 0468)
PhinSar
у меня 0468)
Нет
Интересно с платой висит ошибка, что в защите? У меня программным способом взломана, есть такая ошибка, на работу не влияет, что защита активна, если подключится шнурком.
У вас другое решение
У меня была через плату защита взломана виснла ошибка и так и сейчас програмно тоже висит
PhinSar
У вас другое решение
так а я про что написал?))
iElvir
Интересно с платой висит ошибка, что в защите? У меня программным способом взломана, есть такая ошибка, на работу не влияет, что защита активна, если подключится шнурком.

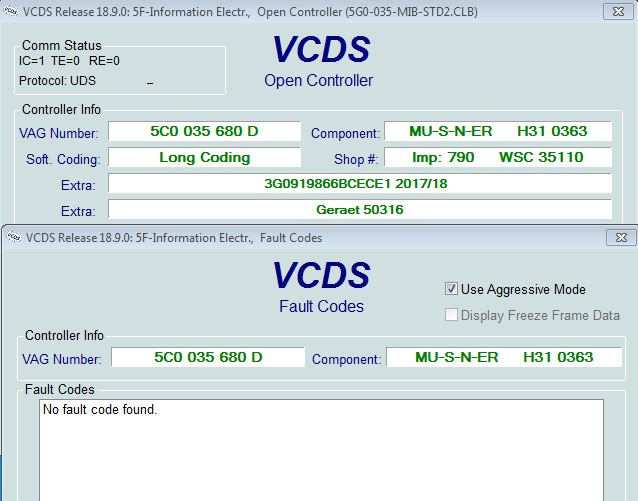

Ошибок нет никаких!
-------------------------------------------------------------------------------
Address 5F: Information Electr. (J794) Labels:| 5G0-035-MIB-STD2.clb
Part No SW: 5C0 035 680 D HW: 5C0 035 680 D
Component: MU-S-N-ER H31 0363
Serial number: VWZAZ2T5168973
Coding: 02620001BE00000011110001000808001F0100C400200100CF
Shop #: WSC 35110 790 50316
ASAM Dataset: EV_MUStd4CTSAT 001022
ROD: EV_MUStd4CTSAT_VW36.rod
VCID: 2241B74B35CFF65AE3-8076
Data medium:
Subsystem 1 — Part No SW: 3G0 919 866 BC HW: -----------
Component: ECE1 2017/18 --- 0820
Serial number: --------------------
No fault code found.
-------------------------------------------------------------------------------
Но с этой платой обхода другой прикол.
После её установки нельзя менять Адаптации, можно только кодировать…
Поэтому все адаптации нужно выставить до установки платы!
Спасибо)) круто конечно, но я бы не смог выпаять и перепаять микросхему, простые элементы еще куда ни шло, или провод подпаять)) А 77 блок телефон тоже висит без ответа?)) Когда я галку не ставлю 77 блока, все равно есть 77 блок и висит ошибка в 19, неправильно закодирован, ставлю 77 галочку, тогда ошибок нет никаких, но есть строчка
Адрес 77: Телефон
Невозможно установить соединение
Ничего сложного здесь нет! Капнул немного флюса, нагрел феном и пинцетом снял микруху…
У меня вот так выглядит в Автоскане:
01-Engine — Status: OK 0000
03-ABS Brakes — Status: OK 0000
04-Steering Angle — Status: OK 0000
08-Auto HVAC — Status: OK 0000
09-Cent. Elect. — Status: OK 0000
10-Park/Steer Assist — Status: OK 0000
15-Airbags — Status: OK 0000
17-Instruments — Status: Malfunction 0010
19-CAN Gateway — Status: OK 0000
20-High Beam Assist. — Status: OK 0000
25-Immobilizer — Status: OK 0000
37-Navigation — Status: OK 0000
44-Steering Assist — Status: OK 0000
55-Headlight Range — Status: OK 0000
56-Radio — Status: OK 0000
5F-Information Electr. — Status: OK 0000
65-Tire Pressure — Status: OK 0000
77-Telephone — Status: OK 0000
-------------------------------------------------------------------------------
Address 77: Telephone
Cannot be reached
-------------------------------------------------------------------------------
Address 56: Radio
Cannot be reached
-------------------------------------------------------------------------------
Address 37: Navigation
Cannot be reached
-------------------------------------------------------------------------------
Вся настройка производится через блок 5F-Information Electr.
О, вон оно как) Будем пробывать, на чем нибудь))
А по кодировке все также получается, вам надо в 19 блоке, убрать галочку напротив 56, она уже не нужна. Я когда поставил в первый раз CM, у меня 5F и 77 появились автоматически с ошибкой в 19 блоке "01044 — Блок управления закодирован неправильно". Потом я убрал галочку напротив 56, и поставил напротив 5F и 77. Теперь ошибок нет. А на DM получается еще надо 37 поставить.
Конечно я смысла не понимаю в этом, галочку просит, но блок не читается))
01- Электроника двигателя — Статус: OK 0000
02- Электроника коробки передач — Статус: OK 0000
03- Электроника тормозной системы — Статус: OK 0000
04- Датчик угла поворота рулевого колеса — Статус: OK 0000
08- Электроника отопителя и климата — Статус: OK 0000
09- Блок управления бортовой сети — Статус: OK 0000
10- Парковочный ассистент 2 — Статус: OK 0000
15- Подушки безопасности — Статус: OK 0000
17- Комбинация приборов — Статус: OK 0000
19- Диагностический интерфейс шин данных — Статус: OK 0000
25- Иммобилайзер — Статус: OK 0000
44- Усилитель рулевого управления — Статус: OK 0000
5F- Электронная информационная система 1 — Статус: содержит неисправности 0010
75- Модуль аварийного вызова и коммуникации — Статус: OK 0000
77- Телефон — Статус: OK 0000
MaDwArLoCk
Ошибок нет никаких!
-------------------------------------------------------------------------------
Address 5F: Information Electr. (J794) Labels:| 5G0-035-MIB-STD2.clb
Part No SW: 5C0 035 680 D HW: 5C0 035 680 D
Component: MU-S-N-ER H31 0363
Serial number: VWZAZ2T5168973
Coding: 02620001BE00000011110001000808001F0100C400200100CF
Shop #: WSC 35110 790 50316
ASAM Dataset: EV_MUStd4CTSAT 001022
ROD: EV_MUStd4CTSAT_VW36.rod
VCID: 2241B74B35CFF65AE3-8076
Data medium:
Subsystem 1 — Part No SW: 3G0 919 866 BC HW: -----------
Component: ECE1 2017/18 --- 0820
Serial number: --------------------
No fault code found.
-------------------------------------------------------------------------------
Но с этой платой обхода другой прикол.
После её установки нельзя менять Адаптации, можно только кодировать…
Поэтому все адаптации нужно выставить до установки платы!
Возражу.
:)
Адаптации доступны полностью.
:)
У меня Болеро МИБ2 (шкодовский аналог Композишен Медиа) + польская плата обхода защиты.
Гетвей без поддержки блоков 5Ф.
VCDS 18.9.0
Также с платой обхода защиты также доступна заливка параметрии (делал VIM Одисом).
У меня плата Российского производства!)
kotbasil
Возражу.
:)
Адаптации доступны полностью.
:)
У меня Болеро МИБ2 (шкодовский аналог Композишен Медиа) + польская плата обхода защиты.
Гетвей без поддержки блоков 5Ф.
VCDS 18.9.0
Также с платой обхода защиты также доступна заливка параметрии (делал VIM Одисом).
польская плата?
где покупал?
я в германии
в россии купить не могу
покупал у знакомого, в Мск.
возможно стоит по зарубежным форумам поискать.
в германии нету
kotbasil
Возражу.
:)
Адаптации доступны полностью.
:)
У меня Болеро МИБ2 (шкодовский аналог Композишен Медиа) + польская плата обхода защиты.
Гетвей без поддержки блоков 5Ф.
VCDS 18.9.0
Также с платой обхода защиты также доступна заливка параметрии (делал VIM Одисом).
привет где покупал плату ?
и почем?
Плата для обхода защиты компонентов
MaDwArLoCk
Ошибок нет никаких!
-------------------------------------------------------------------------------
Address 5F: Information Electr. (J794) Labels:| 5G0-035-MIB-STD2.clb
Part No SW: 5C0 035 680 D HW: 5C0 035 680 D
Component: MU-S-N-ER H31 0363
Serial number: VWZAZ2T5168973
Coding: 02620001BE00000011110001000808001F0100C400200100CF
Shop #: WSC 35110 790 50316
ASAM Dataset: EV_MUStd4CTSAT 001022
ROD: EV_MUStd4CTSAT_VW36.rod
VCID: 2241B74B35CFF65AE3-8076
Data medium:
Subsystem 1 — Part No SW: 3G0 919 866 BC HW: -----------
Component: ECE1 2017/18 --- 0820
Serial number: --------------------
No fault code found.
-------------------------------------------------------------------------------
Но с этой платой обхода другой прикол.
После её установки нельзя менять Адаптации, можно только кодировать…
Поэтому все адаптации нужно выставить до установки платы!
Интересно кто Вам такое сказал?
Дм мечта, пусть ей и останется. С приборкой магнитола общается?
Общается как и положено!
На фотке, где видно приборку, на эране можно увидеть что подключён CarPlay.
А помимо этого выводится всё точно так же как с РНС было: Навигация, музыка, телефон
