Недавно разжился телефоном с поддержкой функции беспроводной зарядки и сразу же захотел ради удобства внедрить беспроводную зарядку и в авто. Выбрал для этого нижнюю полочку под пепельницей. Телефон обычно кладу в это место, значит пускай он теперь там не просто лежит, а еще и заряжается. )
Для установки приобрел все необходимое на Али.


Сама процедура внедрения совсем и совсем не хитрая. Для начала нужно демонтировать часть центрального тоннеля.


После этого переводим рычаг в положение D и тянем часть тоннеля на себя слегка покачивая его из стороны в сторону. Вынимается легко. Отключаем фишку от прикуривателя и фишку от блока кнопок. Все. Тащим в помещение.

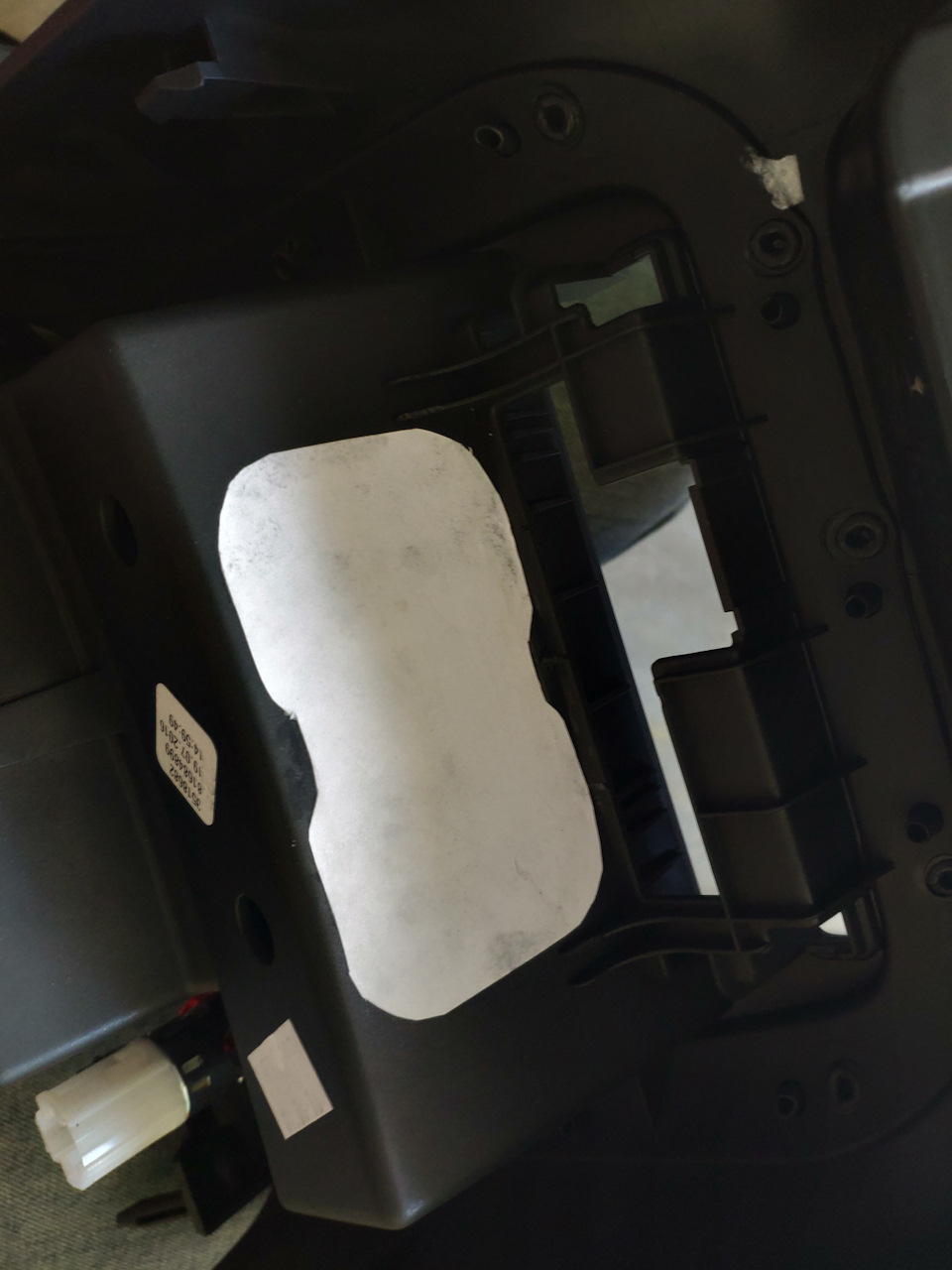

После подсоединил купленную зарядку к питанию и начал прикладывать ее с обратной стороны полочки что бы понять прошибет ли она пластик + резиновый коврик + чехол на телефоне. Не прошибла.)) Поэтому решил пропилить в пластике отверстие и разместить катушки от зарядки под резиновым ковриком. Погнали пилить.


Взял шуруповерт со сверлом 1,5 мм и насверлил отверстий по контуру шаблона. Потом прорезал между отверстиями перемычки при помощи скальпеля. Дырища готова.))


Этот кусок пластика слегка обточил по краю, но без фанатизма. Он послужил подкладкой для катушек беспроводной зарядки.


Дальше разместил катушки в выпиленном отверстии залил по периметру термо пистолетом с обратной стороны.


После всех манипуляций с зарядником, приступаем к подключению преобразователя тока. Подрезался к проводке идущей на прикуриватель.

Дальше собираем все обратно и возвращаем на полочку резиновый коврик. Не забываем воткнуть юсб провод идущий от преобразователя в зарядку.

Все мероприятие заняло пару часов ковыряний с перерывом на кофе. Телефон заряжается и совсем при этом не греется. Посмотрим как будет вести себя дальше.
Очень полезная вещь для не любителей проводов в салоне. )) Рекомендую.
Всем спасибо за внимание.


Comments 56
Друг подскажи пожалуйста, а преобразователь с 12 на 5 обязательно? Вдохновился твоим творением!
Есть беспроводная зарядка от usb, думаю ее вкорячить и запитать от магнитолы)
Да обязательно. Либо можно взять обычную автозарядку в прикуриватель запитать на нее 12В через переходник и воткнуть в нее ваш USB провод от зарядки.
Круто! А можно узнать габаритные размеры площадки?
Не. Уже к сожалению не подскажу. Машину продал.
Однозначно круто, в закладки на будущее )
Спасибо. На здоровье.)
Отлично! В закладки!
Жаль не у всех телефон туда влазит)))
Это да.)
Молодец )
Пасиб.))
А зачем было вырезать отверстие? Через пластик спокойно достанет и будет заряжать, где-то я видел такие установки.
Говорю же не достает. Может у кого то пластик тоньше. Или зарядка мощнее.
отличная доработка, тоже такой же модуль внедрил в нижний кармашек-бордачок
Такая же схема железа ждет свой час, все не могу собраться поставить 😂😂
А ссыль на преобразователь можно получить
m.ru.aliexpress.com/item/…FAeQNn&aff_platform=msite

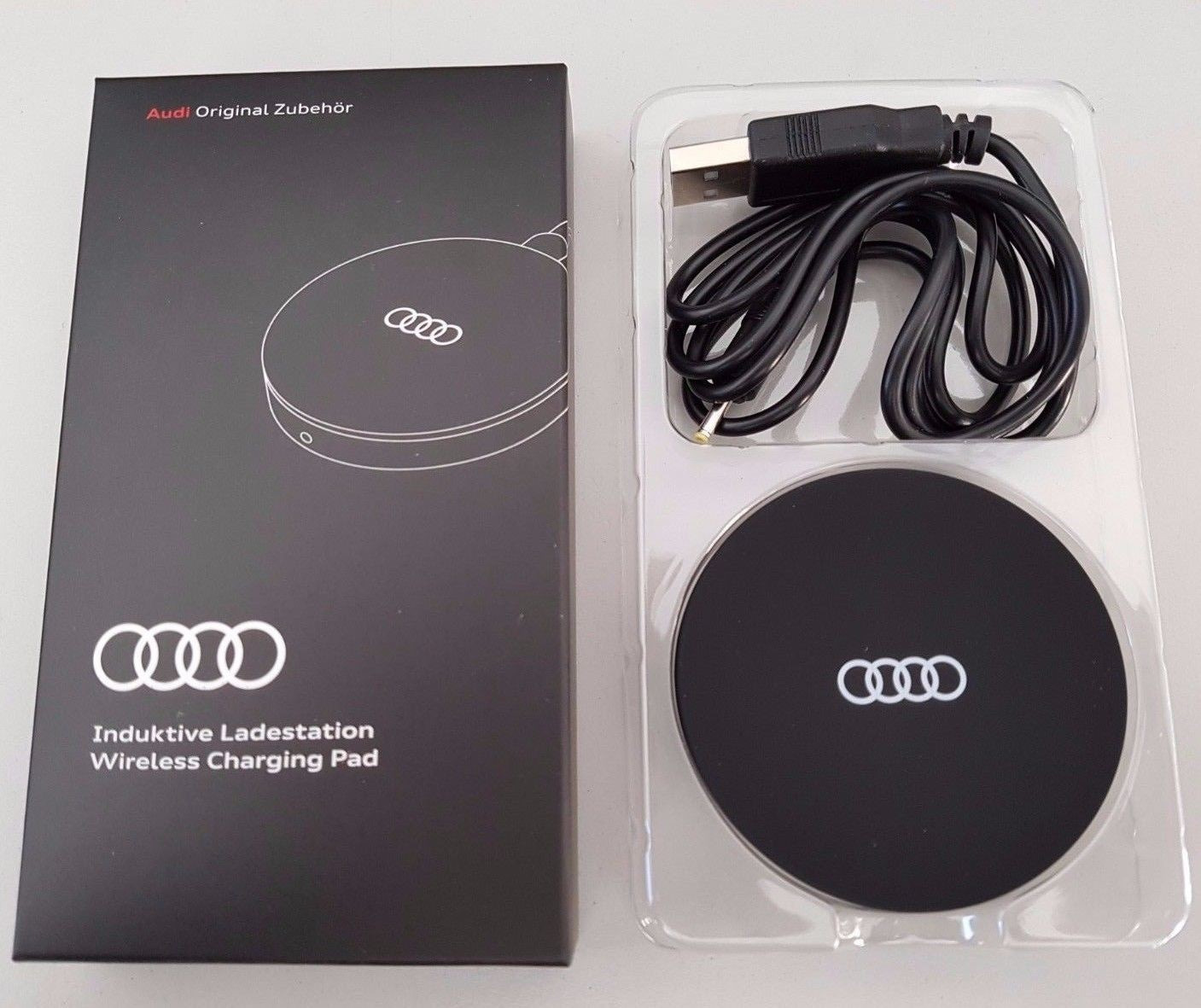

зря старался кромсал …есть штатная зарядка беспроводная 😂😂😂впарю за Хабаровск + 😂😂😎
Ну я как бэ в 900 уложился. Не зря кромсал.)))
я и не тебе предложил )) скрытая реклама )) для любителей яблофонов и штатной системы зарядки )))
А как она штатная выглядит то? И куда вставляется.
всё-таки засвербило ))) ок за 5 купишь я все расскажу )) там все красиво штатно поверь )) раз ты упертый тебе скидка 4499р
Надо покумекать. Как то мало инфы.)))
всё-таки засвербило ))) ок за 5 купишь я все расскажу )) там все красиво штатно поверь )) раз ты упертый тебе скидка 4499р
Мне вот тоже интересно стало, мне расскажешь?
5000 )) гони бабло )
Это не серьезно, как кота в мешке
ок какой телефон?
Айфон
7 ?
8
Qi поддержка есть? точно ?
Да есть беспроводная зарядка
Vladimirusinsk
Да есть беспроводная зарядка
на авито 2 б/у есть это из дешёвых
Выглядит хорошо, но вот куда такую круглую присобачить то.
не мои проблемы )) дукмай сам ))
Ну вот
что )) в танеле подложишь я хз не такая она и беспроводная ))
Лучше уж как здесь описано, дешевле и на своём месте
ты заматал ок 3500 надо не ?
Не-а, у самого такая, нашёл на работе
А если пластик не резать, заряжать не будет?
Ну у меня не заряжал. Поэтому и порезал. Может другая зарядка и пробъет. Хз.
Ищу уже год QC 3.0 такую плату, но не попадалась.
VEEAII горячая Распродажа Qi Беспроводной Зарядное устройство PCBA плате катушки Беспроводной зарядки Micro USB Порты и разъёмы DIY для samsung S8 S3 i9300
s.aliexpress.com/FNR3Q3Qb?fromSns=Copy to Clipboard
Спасибо, а с 12 вольтовым входом не бывают?
Не встречал, боюсь полыхнет с такой напругой
Круто, красавчик!
Спасибо.)
Подтверждаю, очень удобная весч, пользуюсь уже года три, телефон нексус, на тигуан клубе даже тему создавал.
Как всегда! Респект!
Спасиб. Ой захвалишь. 😁
Не дождешься 😁😁😁
Слава богу. Фуф. 😎
Осталось беспроводной телефон купить)
Забавно) Надо тоже запариться
Запариться это громко сказано.))
