Всем привет!
Продолжаю эксперименты с приборной панелью. Сегодня опишу на каком этапе всё застряло.

Как вы помните, в прошлой записи Пересвет приборки и новые шкалы были установлены новые шкалы и диодная подсветка. Далее подключен контроллер подсветки.
Контроллер подсветки
— плавный розжиг стрелок и шкал
— настройка яркости шкал и стрелок для дневного и ночного режимов
— 15 уровней яркости для шкал и стрелок
Без регулировки яркости без слез не взглянешь :) Все очень ярко и куча засветов (с ними еще предстоит поработать).

В августе ездил на своей гонке на моря, накатал овер 4000км. Под собрал статистику расхода бензина и запилил расчет мгновенного расхода топлива, среднего расхода на 100 км, пройденная дистанция, запас хода.

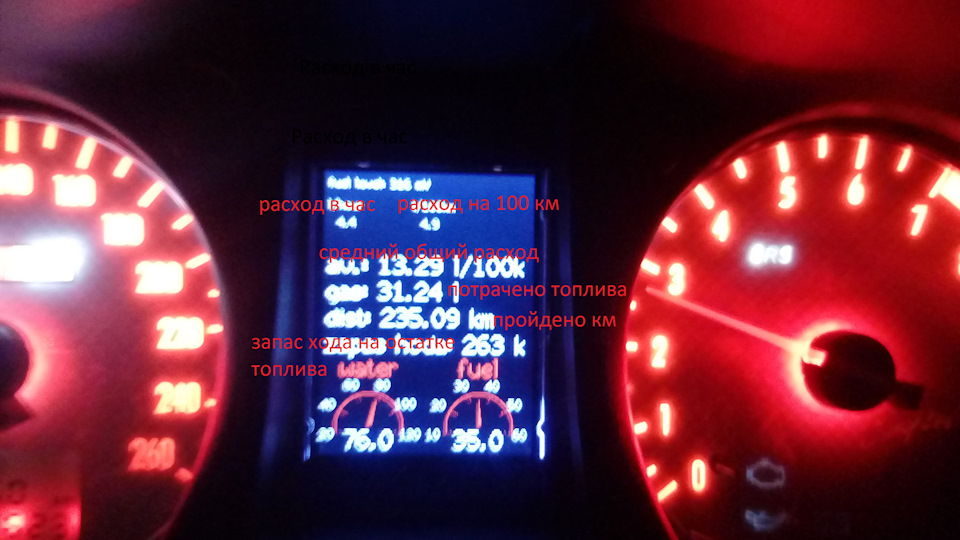

С моей камерой особо не шикануть в плане качества фотографий, на след фото можно видеть некоторые параметры.

Расход под трассе после настройки 2.4l даже удивил. При спокойной езде 85-90км\ч расход 6.5-7 литров, при 100км\ч — 7.5-9. Смешанный режим 9-11л, тапка в пол 16л.
Далее по БК
— добавлена возможность переключения между экранами, всего таких экранов 7;
Первый — главный экран с датчиками температуры ОЖ и уровня топлива + расход топлива.

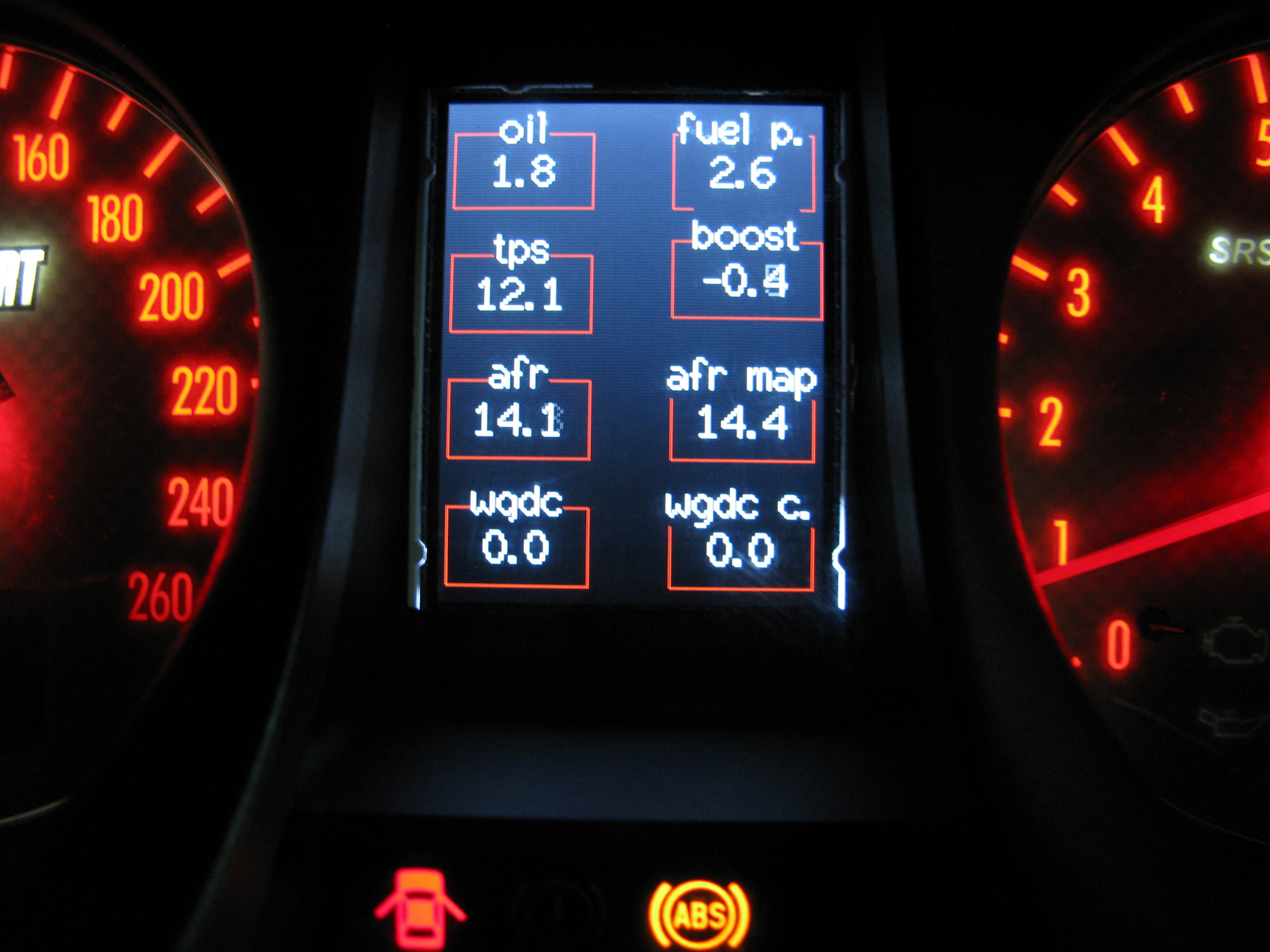

Остальные с различными параметрами (давление масла, давление топлива, буст, температура ОЖ,
температура впускного воздуха, текущая смесь, таргет смесь, угол зажигания, детонация, положение
дроссельной заслонки, время впрыска, загрузка форсунок и многие другие)
— несколько стилей отображения датчиков (пока остановился на двух)
— шифт лампа
— отображение спорт режима (ланч, флет шифтинг и тд)
Видео включения диодной подсветки и отображение дополнительных датчиков
Немного прибрал яркость, но есть еще над чем поработать






Старое видео
С удовольствием выслушаю ваши советы и предложения:)
