Утро доброе!
В продолжение темы:
200 _ Беспроводные реле. Органайзер в подстаканник. Отличный флюс для пайки. ( Китайщина 7 )
Белые ночи у нас завершились. Поскольку с уличным освещением в дачном посёлке, скажем так, "не очень", стало совсем неудобно парковаться на участке в тёмное время суток.
Решил собрать "из того что было" комплект дистанционного включаемого прожектора для освещения места парковки на своём дачном участке.
Ранее делал обзор (см. ссылку выше) беспроводного китайского реле. Однако, оно питается от 12В. Конечно, есть реле с питанием от 220В, но в наличии был подходящий AC/DC преобразователь 220В/12В.

Решил использовать его. Вскрыл корпус, посмотрел внимательно и увидел кучу ненужных элементов, которые были выпаяны — прекрасно работает без них, да и место освободилось, что бы реле туда внедрить:

Насчёт ненужности деталей, конечно, была шутка) Мешающие встраиванию беспроводного реле в корпус преобразователя навесные элементы решил "перекинуть" на нижнюю поверхность печатной платы преобразователя:

В освободившемся месте прекрасно разместилось реле:

По прожекторам. Давно покупал у китайцев такие прожекторы:


С одним из них проверил работу реле "на столе"

Всё заработало и приступил к установке комплекта.

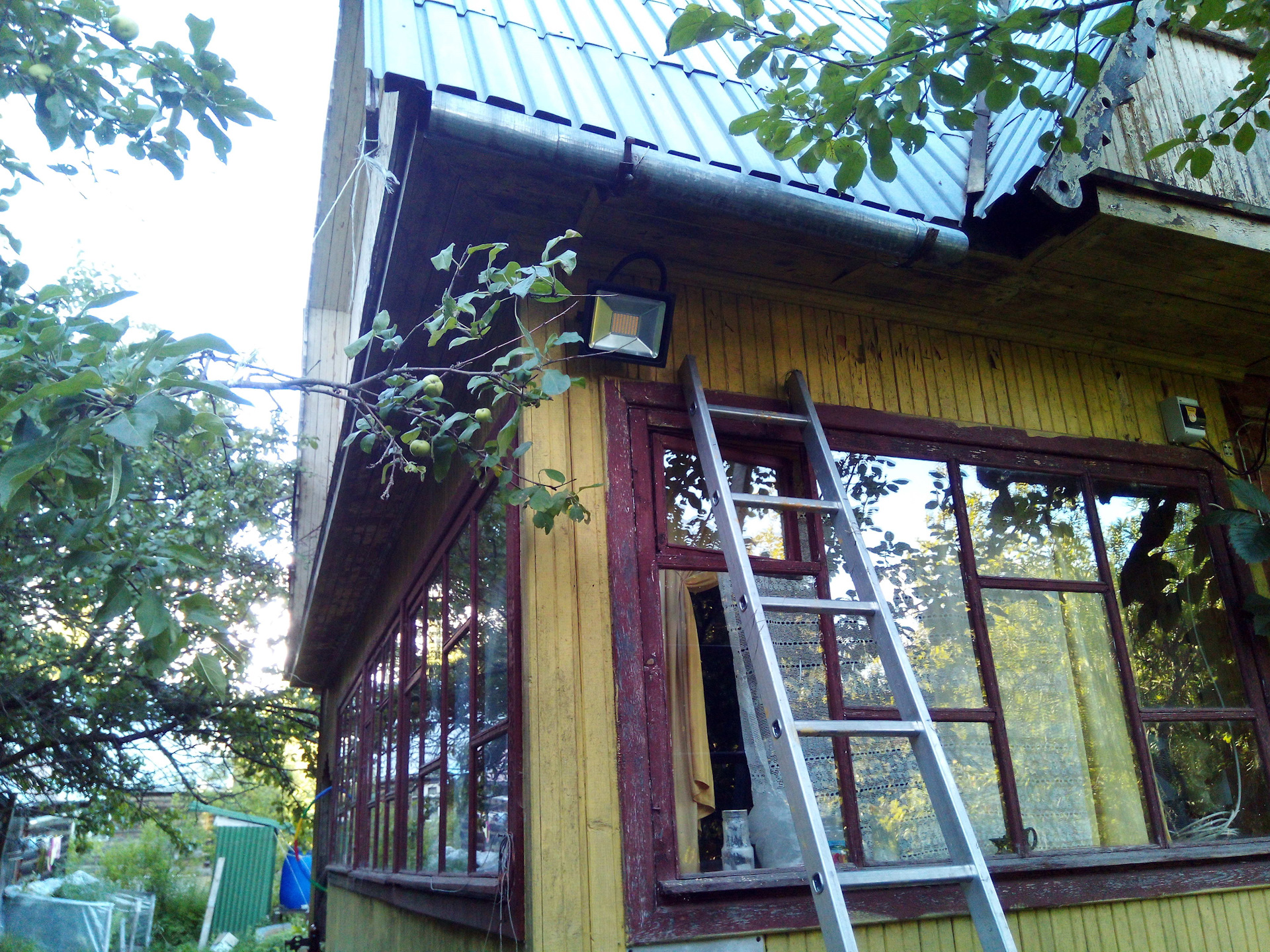

Прожектор:


Реле:

Сперва спрятал его под подоконником, но дальность срабатывания реле от пульта была, как мне показалось, недостаточно большая. Потому установил его как показан на фото выше. Провод-антенну вывел за корпус так же для увеличения дистанции срабатывания.
Как светит днём:

Ночью:


Очень доволен результатом. Подъехал, не подходя к дому и не заходя в него включил прожектор и спокойно припарковался.
Всем хорошего продолжения дня!


Comments 18
Ма-ла-дец!Однозначно! НЕ подъё…бываю!
Спасибо.
Идея классная!
Надо будет взять на заметку. Бывает, когда ночью на дачу приезжаю, очень тяжело заезжать, Задние фонари на машине практически ничего не освещают.
Особенно когда уличных фонарей нет от слова "совсем".
Да. Их нет совсем.
Хорошая идея!
У меня все проще, своетодиодный прожектор 10 ватт работает от датчика движения и освещённости ! Не очень понял, зачем городить этот огород ?!
Ответ есть в коментах
а я использую как на фото розетки, дальность 10-15м, стоит копейки…
Тоже вариант. Но для меня дальность маловата — на подъезде за 100-150м включиш и получается этакий "маяк") Реально плохо с освещением — бывает и линию свою "проскочишь" в темноте.
О как. Ну тогда, наверное, для Вас полезно именно в таком исполнении. Кстати, чтобы не "проскочить" свою линию, рекомендую включать фары (юмор).
Smithych
Тоже вариант. Но для меня дальность маловата — на подъезде за 100-150м включиш и получается этакий "маяк") Реально плохо с освещением — бывает и линию свою "проскочишь" в темноте.
посадочные огни мож просить диспетчера шоб включал ?)
Классная работа!
Я на даче реализовал свет немного иначе.
Прожекторы использую также диодные, но фирмы "ECOLA" (цветовая температура 4300 K), с защитой от влаги (IP-65).
Вместо пульта и реле использую готовые датчики движения (на ветер и мышей не реагируют, собаки к нам не заходят, а кошки — крайне редко).
Экономно, практично и не приходится следить, чтобы пульт был под рукой, ну и проще в сборке (ИМХО, на истину не претендую).
Да с датчиками тоже сделано у меня освещение. Тут дело именно в удобстве — подъехал и никуда не бегая включил.
А с датчиками движения какая беготня? Объект (автомобиль или человек) появился, датчик увидел объект и включил прожектор.
А можно и на подъезде за 100-150м включить. Этакий "маяк") Реально плохо с освещением — бывает и линию свою "проскочишь" в темноте.
Вещь!
Дома использую похожее беспроводное реле, но есть один минус. В случае кратковременного отключения электроэнергии, один из каналов всегда сам включается после подачи питания. Никак не программируется.
Приходишь вечером домой, а свет горит.
У Вас такого нет?
А я однокональное использую. С многоканальным не разбирался особо, но там, как я помню, перемычками на плате устанавливается состояние каналов "нормально выключенное" или "нормально включённое".
