Расходные запчасти и жидкости на 1UZ VVTI

Многие свапят контрактный двигатель, особо не заморачиваясь с состоянием расходников, таких как: приводной ремень, ремень ГРМ, натяжитель ремня, ролики промежуточные и натяжителя, свечи, помпа и т.д. А зря ! Правильно будет заменить их по максимому (хоть и затратно это дело), чтобы поставить, и как говорится — забыть и не лезть в него как например в ЗМЗ. Рассмотрим подробнее расходные запчасти и жидкости на двигатель 1 UZ VVTI от Crown Majesta UZS171-175. Вообще я считаю нужно ставить оригинал. Либо кто-то для себя решит ставить аналог, но к его выбору надо отнестись с умом. Думаю представленная информация будет полезной.

1) Начнем с ГРМ. Ремень с роликами, по регламенту меняется на пробеге в 100 т.км, натяжитель желательно тоже поменять.

Ремень ГРМ имеет парт-номер 13568-59095.

Смотрим для примера в Existe (и далее по тексту) — цена 2878-3170 р. Это цена на оригинальную запчасть.

А теперь смотрим на приведенные фотографии. По характерному значку — треугольнику с тремя звездами, там лежит ремень японской фирмы Mitsuboshi со своим номером 211S8M34, его цена уже 1806 р. Т.е. экономия от 1 т.р. только на ремне ! Я купил его, но в принципе аналогов данного ремня хватает.

Ролик натяжителя ремня ГРМ — 13505-50030. Цена — 2460 р. Открываем коробочку и смотрим…

Видно что подшипник японской фирмы NSK, обозначен 6006DWA18. Ищем аналог и находим его по номеру 62TB0630B01, ценой в 2 т.р., тоже немного экономим. В коробке фирмы NSK, с этим номером — лежит точно такой же подшипник и с тем же номером, как и в оригинале.

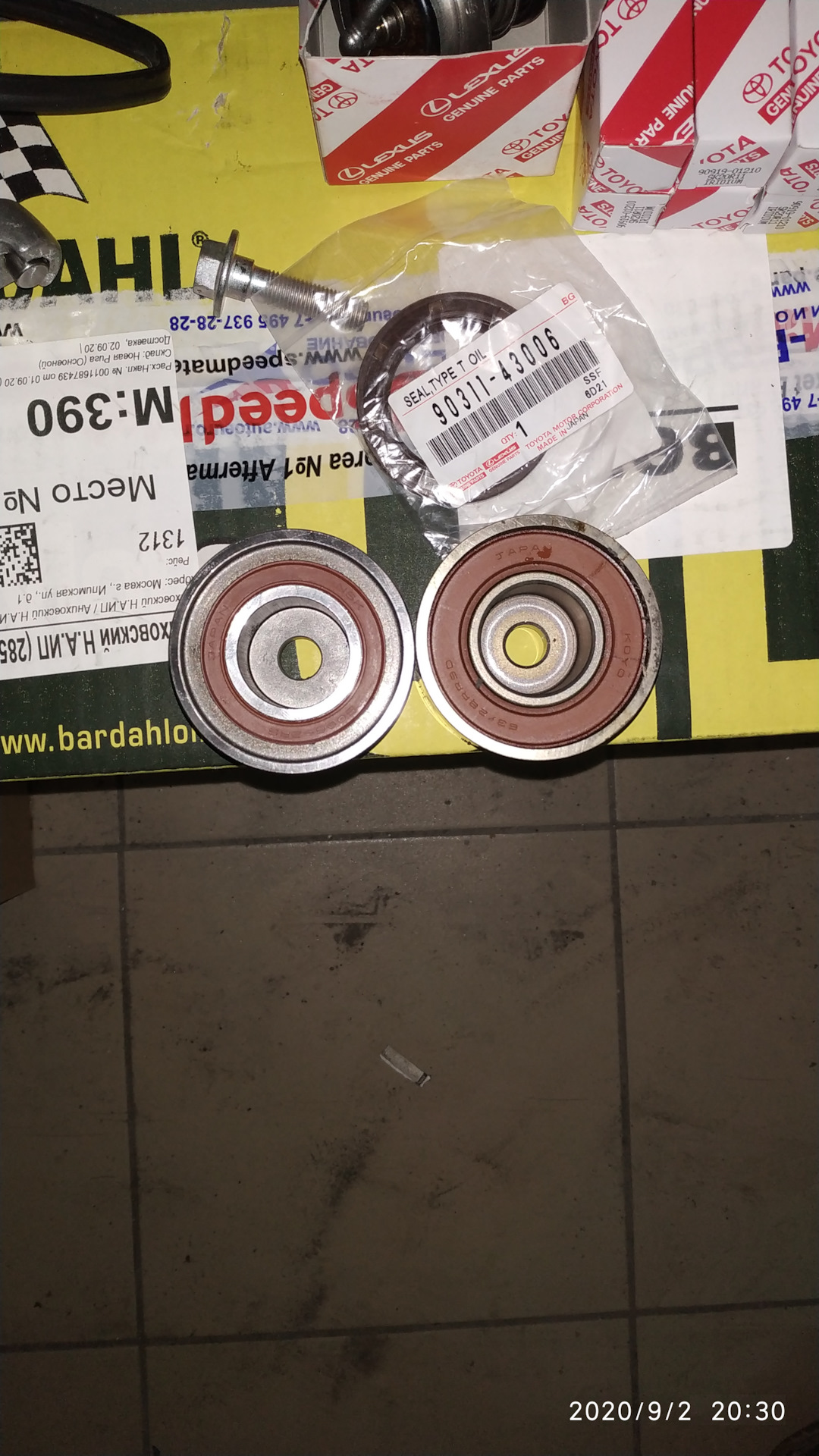

Промежуточный ролик ремня ГРМ — 13503-50011. Цена — 1810 р.

Данный подшипником японской фирмы Koyo c обозначением 63/28RR9D. Находим его под номером PU306630ARR9D, ценой в 668 р., что в 2 раза меньше цены в оригинальной коробке Тойота !

Натяжитель ремня ГРМ — 13540-50030. Цена — 1890 р. Аналоги стоят дороже, поэтому берем оригинал.

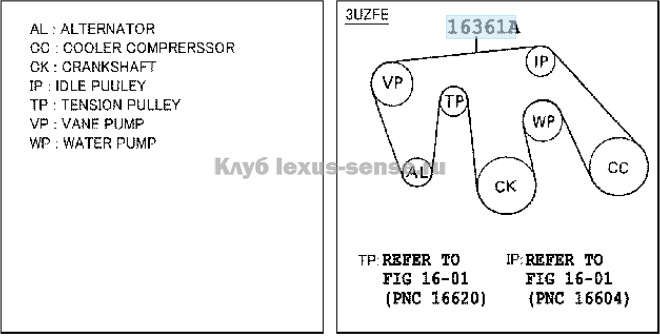

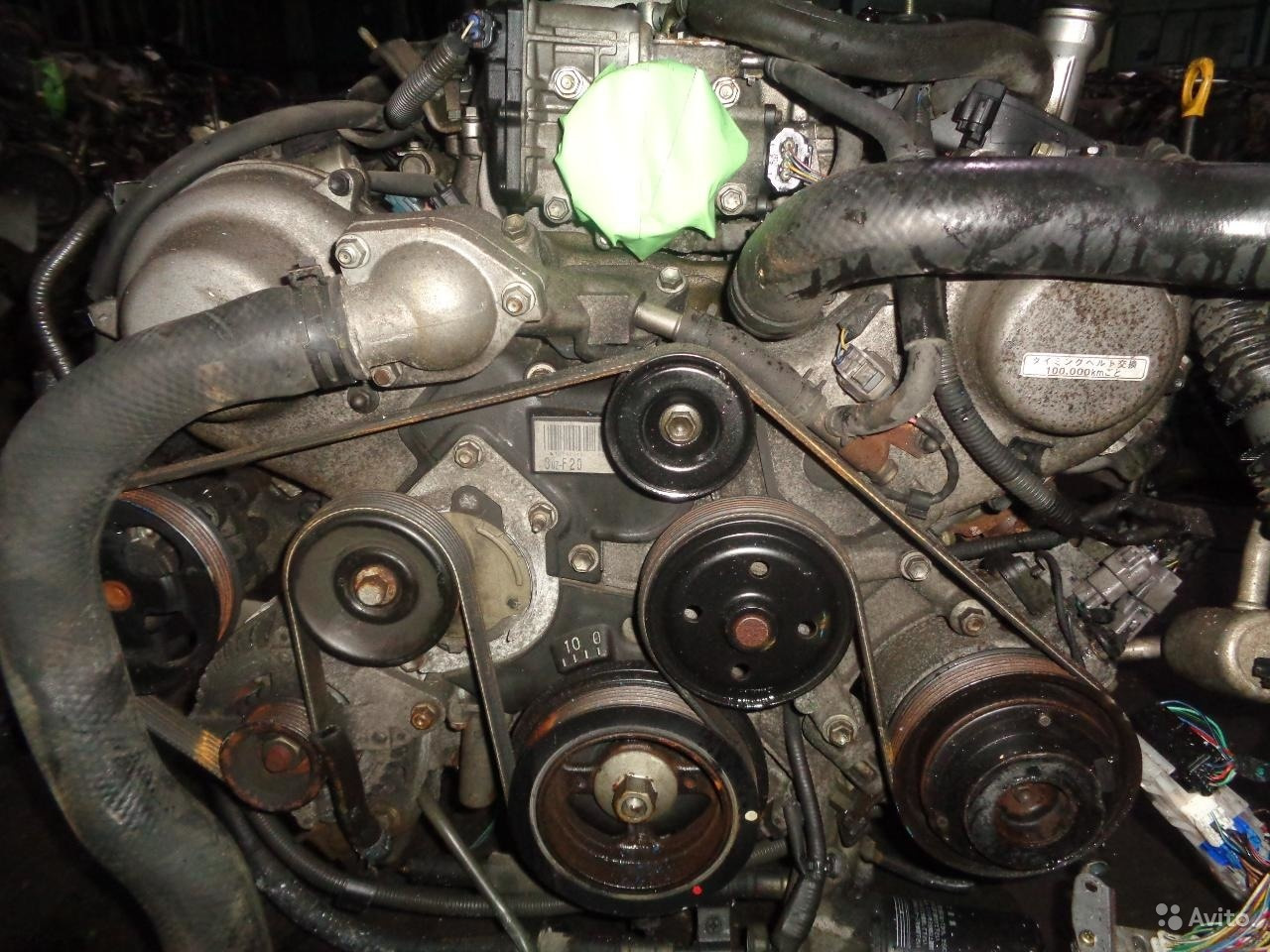

2) Приводной ремень с роликами и помпой. Ремень с роликами, по регламенту меняется при пробеге в 100 т.км. Помпа меняется по состоянию.

Приводной ремень — 90916-02441 и 90916-02593. Цена — 6051 р. ! В оригинальной упаковке лежал ремень японской фирмы Bando, фото к сожалению пока нету. Ищем аналог этой фирмы — 6PK2215, его же цена — 1227р. Экономия налицо.

Ролик натяжителя приводного ремня — 16603-0W010 (внешний диаметр 100мм) и 16603-0W030 (внешний диаметр 90мм). Тут по схеме измеряем диаметр и выбираем номер, хотя я думаю разница большую роль не сыграет — есть ведь натяжитель. Цена — 1595-1725 р. Установлен подшипник фирмы NSK с обозначением 6203DUL1. Я выбрал оригинал.

Промежуточный ролик приводного ремня — 16604-50030. Цена — 1706 р. По фото видно что подшипник опять фирмы NSK — с обозначением BD20-15DUL. Можно подобрать аналог NSK с номером — 70SPPV0408DDUL, с ценой 1205 р.

Помпа — 16100-59276. Цена — 6581 р. В коробке лежит помпа фирмы Aisin. Аналог этой фирмы можно найти под номером WPT-125, но цена будет примерно как у оригинала 6275 р.

3) Фильтры, технические жидкости, свечи.
Фильтр масляный — 90915-20004. Аналогов просто Куча ! Я взял оригинал под номером 90915-YZZJ4. Цена — 663 р.
Фильтр воздушный — 17801-50030. Пригодится, у кого корпус воздушного фильтра — оригинальный. Цена — 1621 р. Аналогов также хватает.
Фильтр масляный АКПП — 35330-30070. Цена — 2600 р. Аналоги есть, но я выбрал оригинал. Меняется по состоянию масла в АКПП (наличию стружки, запаха гари).
Масло моторное Toyota 5W40 5л — 08880-80375. Синтетическое все-сезонное моторное масло, идет под брендом Тойота, фасовка 5 литров. Цена — 2100 р. На замену как раз хватит. Здесь кто на что горазд, масел также немало разных бывает.
Жидкость в АКПП ATF Type T4 5л — 08886-82025. Жидкость характерного красного цвета. Фасовка также 5 литров, цена — 2600 р. Достаточно на замену. Меняется каждые 40 т.км пробега.
Антифриз LLC (Long Life Coolant) 5л — 08889-80014. Цена — 1550 р. Фасовка — 5 литров. Ядовитая жидкость красного цвета (содержит этиленгликоль). Концентрат, разводится с дистилированной водой в пропорции 1 к 1. Расчитан на пробег авто до замены — 80 т.км. При разведении соответственно будет 10 л готового антифриза, что должно хватить для системы охлаждения.
Антифриз SLLC (Super Long Life Coolant -35C) 5л — 08889-80072. Цена — 2560 р. Ядовитая жидкость ярко розового цвета (содержит также этиленгликоль). Фасовка также 5 литров, готовая к использованию. Необходимо будет от 8 до 10 литров, зависит от радиатора. Данный антифриз расчитан на пробег авто до замены — 160 т.км или 5 лет эксплуатации.
Свеча зажигания — 90919-01210. Цена — 530 р. В коробке лежат свечи фирмы Denso с обозначением SK20R-11. Подбираем данный аналог, он стоит уже — 360 р. Понадобится соответственно 8 шт., у нас ведь V8). Данные иридиевые свечи меняются по регламенту при пробеге в 100 т.км.

Список парт номеров запасных частей и расходников (курсивом выделены отличия, обновлено 13.01.2016) :

Toyota Crown Majesta UZS171-175 (1 UZ-FE VVTI) АКПП — A650E
1) Ремень ГРМ — 1356859095 (Mitsuboshi 211S8M34)
2) Ролик натяжителя ремня ГРМ — 1350550030 (NSK 62TB0630B01)
3) Ролик промежуточный ремня ГРМ — 1350350011 (Koyo PU306630ARR9D)
4) Натяжитель ремня ГРМ — 1354050030
5) Приводной ремень — 9091602441 и 9091602593 (Bando 6PK2215)
6) Ролик натяжителя приводного ремня — 166030W010 (внешний диаметр 100мм) и 166030W030 (внешний диаметр 90мм) (NSK)
7) Ролик промежуточный приводного ремня — 1660450030 (NSK 70SPPV0408DDUL)
8) Помпа — 1610059276 (Aisin WPT-125)
9) Фильтр масляный — 9091520004 (Toyota 90915YZZJ4)
10) Фильтр воздушный — 1780150030
11) Фильтр масляный АКПП — 3533030070
12) Фильтр топливный (тонкой очистки) — 2330021010
13) Фильтр топливный (грубой очистки) — 2321746090
14) Свеча зажигания — 9091901210 (Denso SK20R-11)

15) ДМРВ — 2220422010
16) Кислородные датчики — 8946530560 и 8946530580
17) Датчики скорости АКПП — 8941150010 (2 шт)
18) Прокладка свечного колодца — 1119370010 (NOK K1119370010)
19) Сальник коленвала передний — 9031143006 (MUSASHI T1316)
20) Сальник коленвала задний — 9031195012 (NOK K9031195012)
21) Прокладки головок блока — 1111650032 и 1111550042
22) Прокладка клапанной крышки левой — 1121450011
23) Прокладка клапанной крышки правой- 1121350031
24) Сальник распредвала — 9031171002 (MUSASHI T1349)
25) Маслосьемный колпачек выпускного клапана — 9091302112
26) Маслосьемный колпачек впускного клапана — 9091302113
27) Сальник хвостовика АКПП — 9031142024
28) Передний сальник маслонасоса АКПП — 9031138020
29) Сальник штока АКПП (A650) — 9031112002 (2 шт.)
30) Прокладка впускного ресивера — 1711650010
31) Прокладки впускного коллектора — 1717150020 (2 шт.)
32) Прокладки выпускного коллектора — 1717350011 (2 шт)
33) Клапана вакуумной системы (ACIS) — №1 — 2586050100 и №2 — 2586050121
34) Клапана системы VVT-i — 1533050011 и 1534050011
35) Клапан вауумный ГУРа — 1763016040
36) Термостат — 9091603100
37) Прокладка термостата — 1634650010
38) Подушки двигателя — 1236150150 (2 шт)
39) Подушка АКПП — 1237150110
40) Маховик — 3210150010
41) Болты маховика — 9011909026 (1 шт), 9011909027 (5 шт)
42) Гидротрансформатор — 3200030350
43) Катушки зажигания — 9091902230 (8 шт) (99-03) или 9091902249 (8 шт) (03-04)
44) Генератор — 2706050230(50240)
45) Подшипники генератора — 9009910194, 9009910192
46) Регулятор напряжения генератора — 2770050030
47) Щетки генератора — 2737075060
48) Диодный мост генератора — 2735750280
49) Стартер — 2810050080
50) Щетки стартера — 2814076070
51) Бендикс стартера — 2801150050
52) Подшипники стартера — 9009910196 и 9009910197
53) Насос ГУРа — 4432050030
54) Ремкомплект насоса ГУРа — 0444630172(30173)
55) Датчик давления масла — 8353005010
56) Датчик темп-ры охл.жидкости — 8942230030
57) Кольцо уплотнительное клапана вентиляции картерных газов — 9048018001
58) Малый ремкомплект прокладок двигателя — 0411250131(50270)
59) Полный ремкомлект прокладок двигателя — 0411150131(50270)
60) Муфта VVTI – 1305050010A0 (Green) (2шт) и 1305050010B0 (Red) (2 шт) (99-00), 1305050011 (4 шт) (00-04)
61) Датчик уровня топлива — 8332080362(80363) или 8332030500
62) Инжектор (форсунка) — 2320950030 (99-01), 2320950050 (01-04)
63) Уплотнительное кольцо форсунки — 9030107024 (16 шт)
64) Уплотнительные манжеты форсунки — 9048013005 (верхняя 8 шт), 2329120010 (нижняя 8 шт)
65) Регулятор давления топлива — 2302046030
66) Бензонасос — 2322146120
67) Переключатель круиз-контроля — 8463030210(30240)
68) Датчик лазерного радара дистанции — 8821030010(30020)
69) Кнопка включения трекшн-контроля — 8498830090
70) Кнопка включения режимов АКПП — 8472030340

71) Масло моторное Toyota 5W40 5л — 0888080375
72) Жидкость в АКПП ATF Type T4 5л — 0888682025 (Totachi 4562374691025)
73) Антифриз LLC (Long Life Coolant) 5л — 0888980014 — концентрат
74) Антифриз SLLC (Super Long Life Coolant -35C) 5л — 0888980072 — готовый к применению

75) Резистор бензонасоса — 2308050080 (99-00), 2308046080 (00-04)
76) Блок управления двигателем и АКПП — 896613A590 (99-00), 896613F170 (00-04)
77) Салонный блок коммутации (Computer Instument panel integration) – 8903030080(30090) (99-01), 8903030081(30091) (01-04)
78) Блок управления вентилятором охл-ия двигателя – 8925730040
79) Блок управления круиз-контролем — 8824030360(30370)

Toyota Celsior UCF20-21 (1 UZ-FE VVTI) АКПП — A650E
1) Ремень ГРМ — 13568-59095 (Mitsuboshi 211S8M34)
2) Ролик натяжителя ремня ГРМ — 13505-50030 (NSK 62TB0630B01)
3) Ролик промежуточный ремня ГРМ — 13503-50011 (Koyo PU306630ARR9D)
4) Натяжитель ремня ГРМ — 13540-50030
5) Приводной ремень — 90916-02421 и 90916-02462 (Bando 6PK2260)
6) Ролик натяжителя приводного ремня — 16603-0W010 (внешний диаметр 100мм) и 16603-0W030 (внешний диаметр 90мм) (NSK)
7) Ролик промежуточный приводного ремня — 16604-50030 (NSK 70SPPV0408DDUL)
8) Помпа — 16100-59276 (Aisin WPT-125)
9) Фильтр масляный — 90915-20004 (Toyota 90915-YZZB7)
10) Фильтр воздушный — 17801-50010 (JS Asakashi A168J)
11) Фильтр масляный АКПП — 3533030030 или 3533030050
12) Фильтр топливный (тонкой очистки) — 2330050060(50080)
13) Фильтр топливный (грубой очистки) — 2321750020
14) Свеча зажигания — 90919-01210 (Denso SK20R-11)

15) ДМРВ — 22204-20010
16) Кислородные датчики — 8946550080 и 8946550110
17) Датчики скорости АКПП — 8941150010 (2 шт)
18) Прокладка свечного колодца — 11193-16010 (NOK K1119370010)
19) Сальник коленвала передний — 90311-43006 (MUSASHI T1316)
20) Сальник коленвала задний — 90311-95012 (NOK K9031195012)
21) Прокладки головок блока — 1111650032 и 1111550042
22) Прокладка клапанной крышки левой — 11214-50011
23) Прокладка клапанной крышки правой- 11213-50031
24) Сальник распредвала — 90311-71002 (MUSASHI T1349)
25) Маслосьемный колпачек выпускного клапана — 9091302112
26) Маслосьемный колпачек впускного клапана — 9091302113
27) Сальник хвостовика АКПП — 9031142024
28) Передний сальник маслонасоса АКПП — 9031138020
29) Сальник штока АКПП (A650) — 90311-12002 (2 шт.)
30) Прокладка впускного ресивера — 1711650010
31) Прокладки впускного коллектора — 1717150020 (2 шт.)
32) Прокладки выпускного коллектора — 1717350011 (2 шт)
33) Клапана вакуумной системы (ACIS) — №1 — 2586050100 и №2 — 2586050121
34) Клапана системы VVT-i — 15330-50011 и 15340-50011
35) Клапан вауумный ГУРа — 1763016040
36) Термостат — 90916-03100
37) Прокладка термостата — 16346-50010
38) Подушки двигателя — 1236150100(50140) (2 шт)
39) Подушка АКПП — 1237150060
40) Маховик — 3210150010
41) Болты маховика — 9011909026 (1 шт), 9011909027 (5 шт)
42) Гидротрансформатор — 3200030350
43) Катушки зажигания — 9091902228 (8 шт)
44) Генератор — 2706050230
45) Подшипники генератора — 9009910194, 9009910192
46) Регулятор напряжения генератора — 2770050030
47) Щетки генератора — 2737075060
48) Диодный мост генератора — 2735750280
49) Стартер — 2810050052
50) Щетки стартера — 2814076070
51) Бендикс стартера — 2801150050
52) Подшипники стартера — 9009910196 и 9009910197
53) Насос ГУРа — 4432050030
54) Ремкомплект насоса ГУРа — 0444630172
55) Датчик давления масла — 8353005010
56) Датчик темп-ры охл.жидкости — 8942230030
57) Кольцо уплотнительное клапана вентиляции картерных газов — 9048018001
58) Малый ремкомплект прокладок двигателя — 0411250110(50111)
59) Полный ремкомлект прокладок двигателя — 0411150110(50111)
60) Муфта VVTI – 1305050010A0 (Green) (2шт) и 1305050010B0 (Red) (2 шт) (99-00), 1305050011 (4 шт) (00-04)
61) Датчик уровня топлива — 8332080360
62) Инжектор (форсунка) — 2320950030 (99-01), 2320950050 (01-04)
63) Уплотнительное кольцо форсунки — 9030107024 (16 шт)
64) Уплотнительные манжеты форсунки — 9048013005 (верхняя 8 шт), 2329120010 (нижняя 8 шт)
65) Регулятор давления топлива — 2328050030
66) Бензонасос — 2322150020
67) Переключатель круиз-контроля — 8463050030
68) Датчик лазерного радара дистанции — 8821050010(50011)
69) Кнопка включения трекшн-контроля — 8498850110(50170, 50220)
70) Кнопка включения режимов АКПП — 8472050050
71) Штуцер на ВУТ — 9090405003
72) Болт штуцера на ВУТ — 9040112012
73) Кольца болта штуцера на ВУТ — 9043012005 (2 шт)

74) Масло моторное Toyota 5W40 5л — 0888080375
75) Жидкость в АКПП ATF Type T4 5л — 0888682025 (Totachi 4562374691025)
76) Антифриз LLC (Long Life Coolant) 5л — 0888980014 — концентрат
77) Антифриз SLLC (Super Long Life Coolant -35C) 5л — 0888980072 — готовый к применению

78) Резистор бензонасоса — 2308050030 (аналог 2308050061 c 2uz)
79) Блок управления двигателем и АКПП — 8966150450(97-98), 8966150520(98-99), 8966150521(99)
80) Салонный блок коммутации (Computer Instument panel integration) – 8922050300(97-98), 8922050420(98-99), 8922050421(99)
81) Блок управления круиз-контролем — 8824050090

PS. Выбор менять и что ставить — остается за Вами. Но если вовремя не поменять например ремень ГРМ, то на данном 1 UZ — гнет клапана…
