Всем привет!После нескольких дальних поездок захотелось мне установить штатный круиз контроль. Не знаю как у всех, но у меня после 500 км. начинает затекать нога. Весь процесс описывать смысла нет, так как материалов на эту тему в интернете очень много, да и фото сделал мало. Мне очень помогли следующие записи:
1. Тема на форуме forum.siber-volga.ru/topi…из-контроль/page__st__240
2. Опыт драйва:
www.drive2.ru/l/3556935/
Здесь человек также переделывал 04 кнопки на 05. www.drive2.ru/l/504333065472966771/

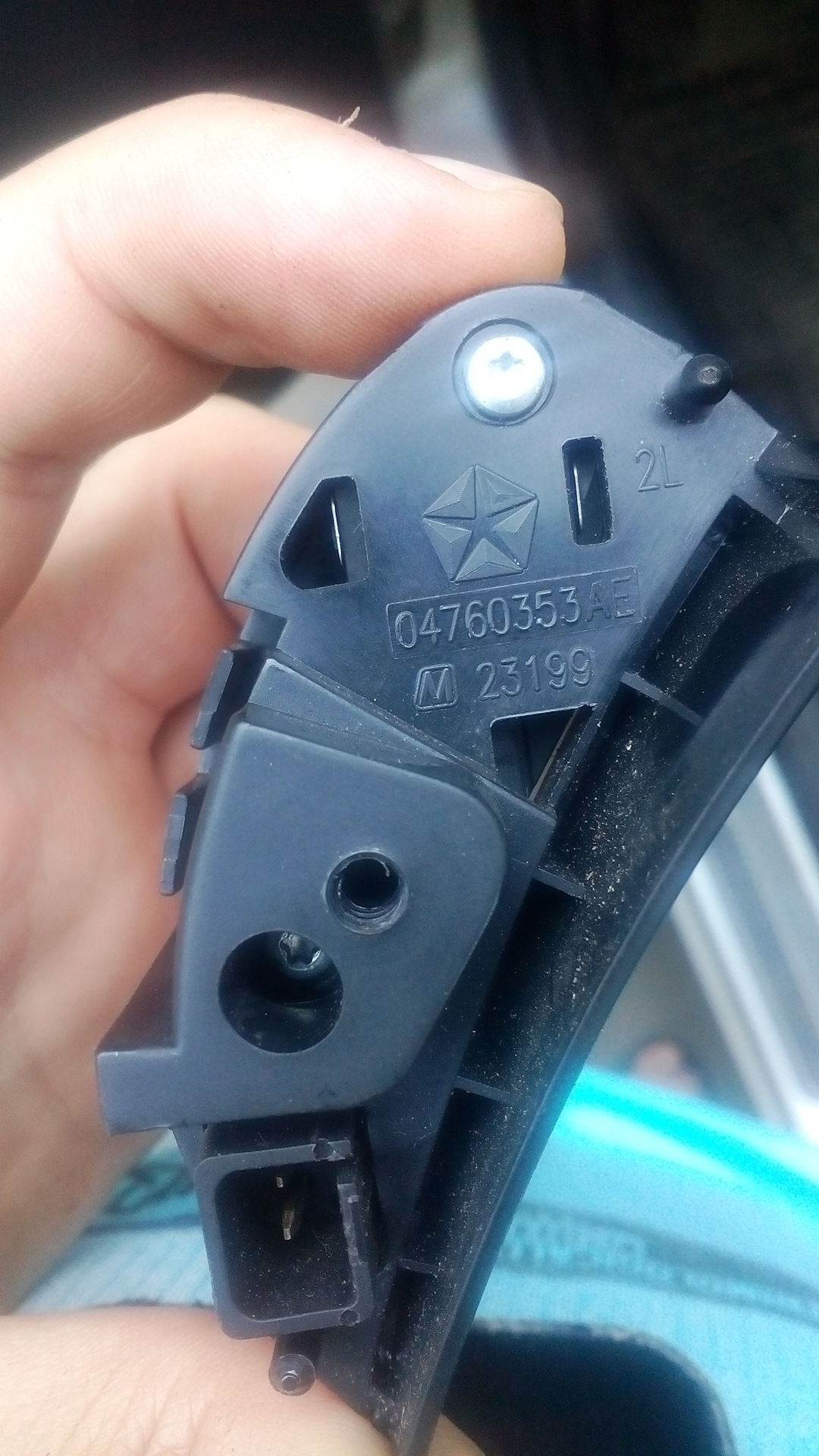

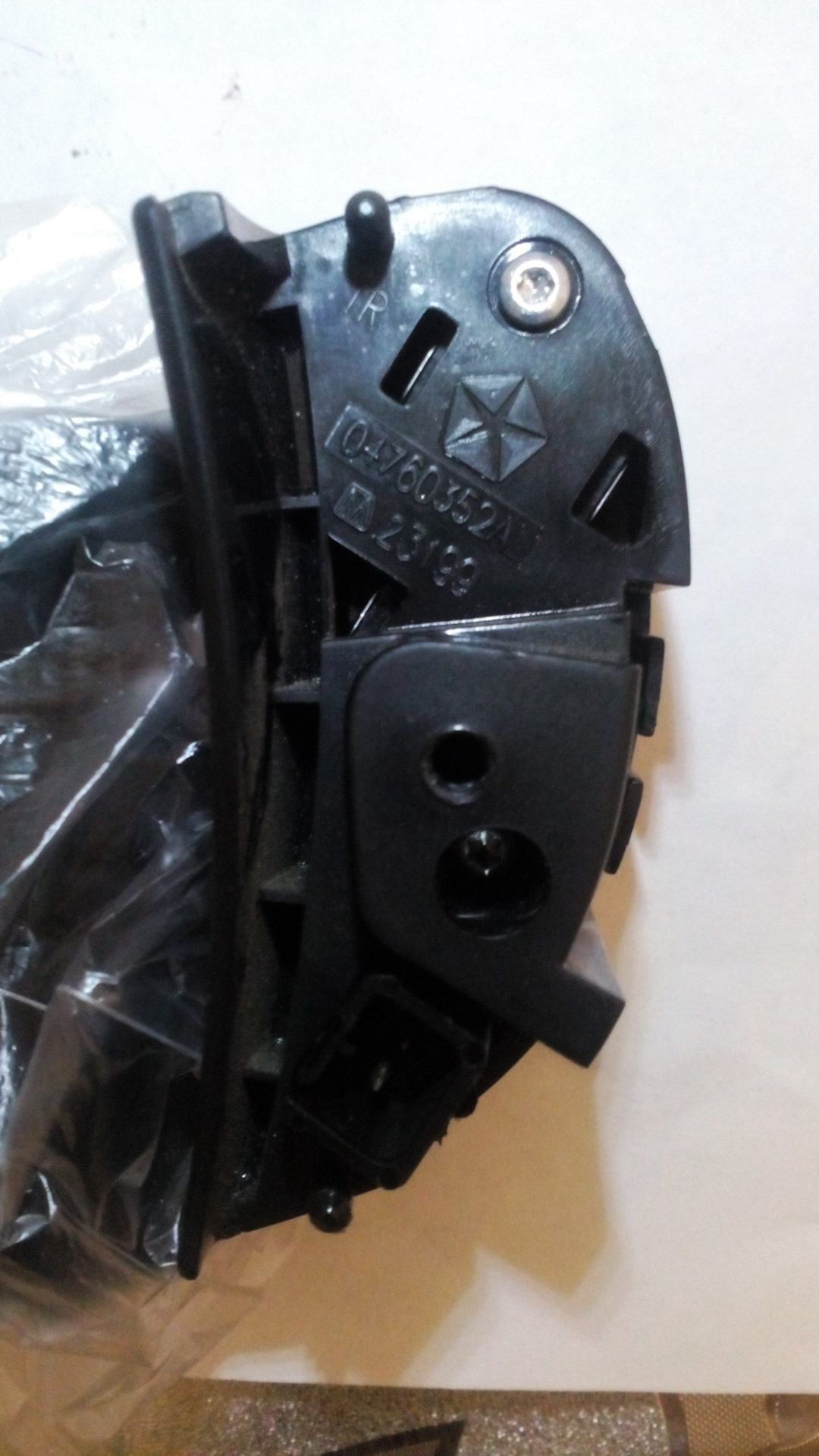

Кнопки достались от предыдущего хозяина, но стояли они в качестве "заглушек", о чем был предупрежден, что к нам они не подходят. После снятия выяснил номерок кнопок: левая 04760353АЕ правая 04760352АЕ. Сервопривод нашёл на авито, цена 500 руб.+доставка транспортной 480 руб.
Для переделки кнопок понадобились резисторы, стоимость 9 руб.:)))
Проверка мультиметром показала, что "неправильные" 04 кнопки имеют следующее сопротивление:
Левая

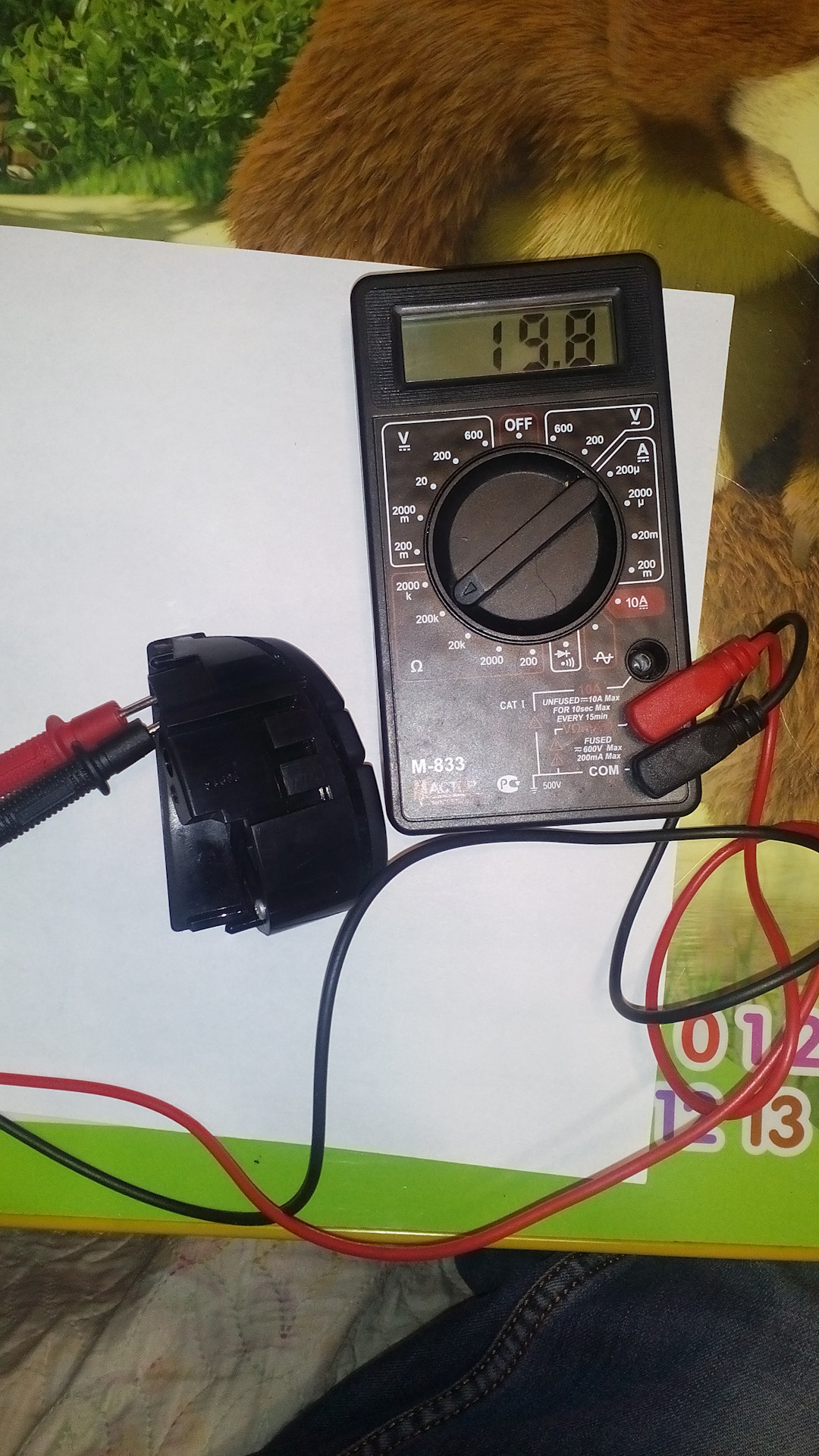

Отсутствует постоянное сопротивление 20,5 кОм на левой кнопке. Сам резистор присутствовал в кнопке, имел сопротивление 19,8 кОм
On/Off 0.7 Ом
Set 5,5 кОм (на выходе 4,3)
Правая
Accel 15,4 кОм
Cancel 1,2 кОм
Coast 29,7 кОм
На выходе нам требуется получить следующее:
Левая
Постоянное сопротивление 20,5 кОм
On/Off 460 Ом
Set 4,33 кОм
Правая
Accel 15,4 кОм
Cancel 1,17 кОм
Coast 2,56 кОм
Покупал резисторы максимально близкие к требуемым.

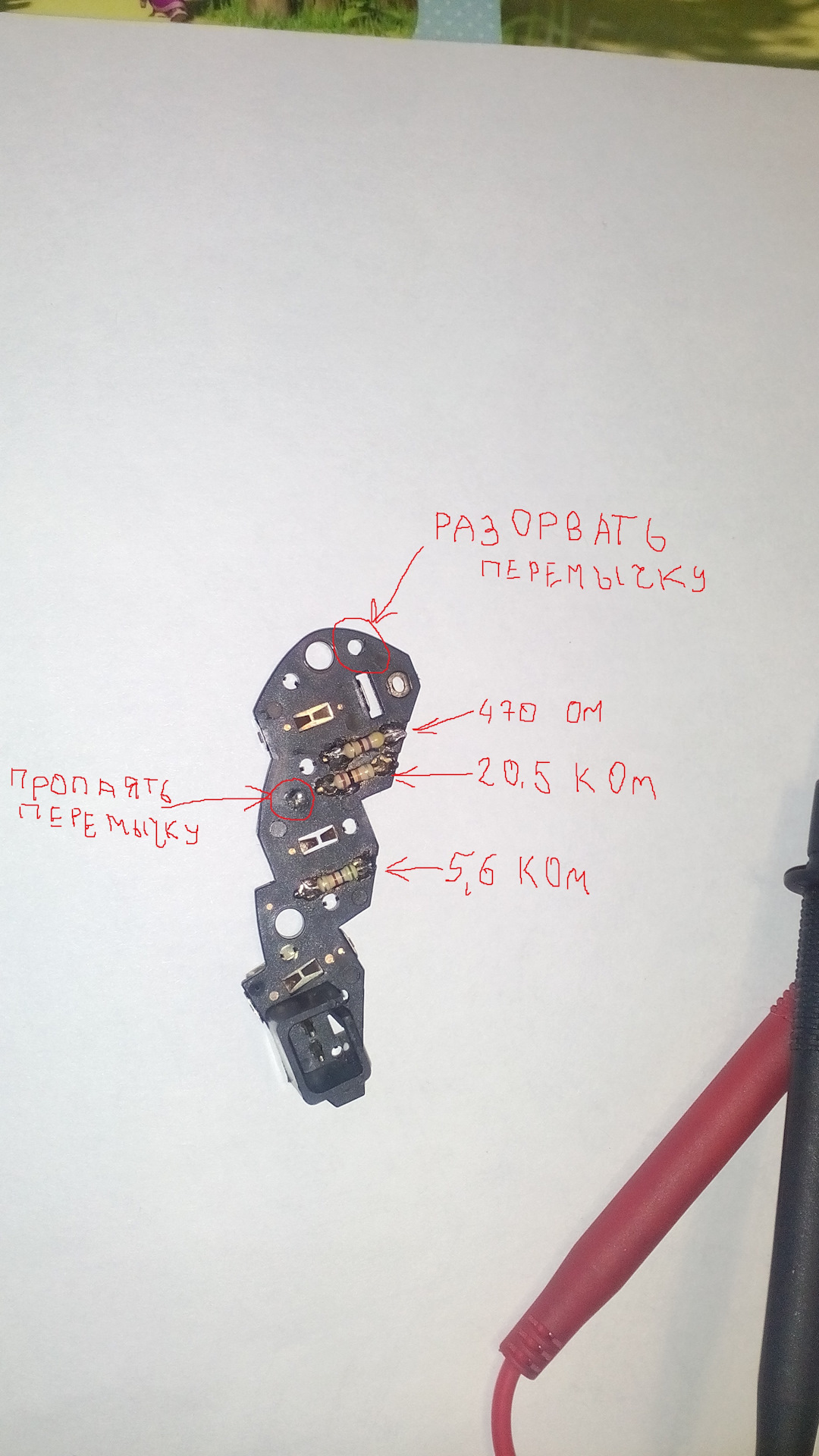

На левой кнопке перепаял резистор на кнопке On/Off, поставил 470 Ом, убрал перемычку возле кнопки On/Off (в круглом отверстии рядом с кнопкой), после чего появилось постоянное желанное сопротивление (нужно 20,5 кОм, но и с 19,8 кОм всё заработало). Резистор на 19,8 кОм оставил. Напротив этого резистора должна быть перемычка, если нет, пропаиваем это место проволокой от резистора. Итого на левой кнопке перепаян один резистор, убрана одна перемычка.
На правой кнопке перепаял резистор на кнопке Coast, поставил 2,7 кОм. По кнопке Accel информация разница, где то пишут, что нужно 8,79 кОм, где то 15,4 кОм. Поставил 9 кОм, кнопка не заработала, 15,4 кОм благополучно выкинул, пришлось ставить 15 кОм, так как нужного в магазине в наличии не оказалось, и всё заработало.

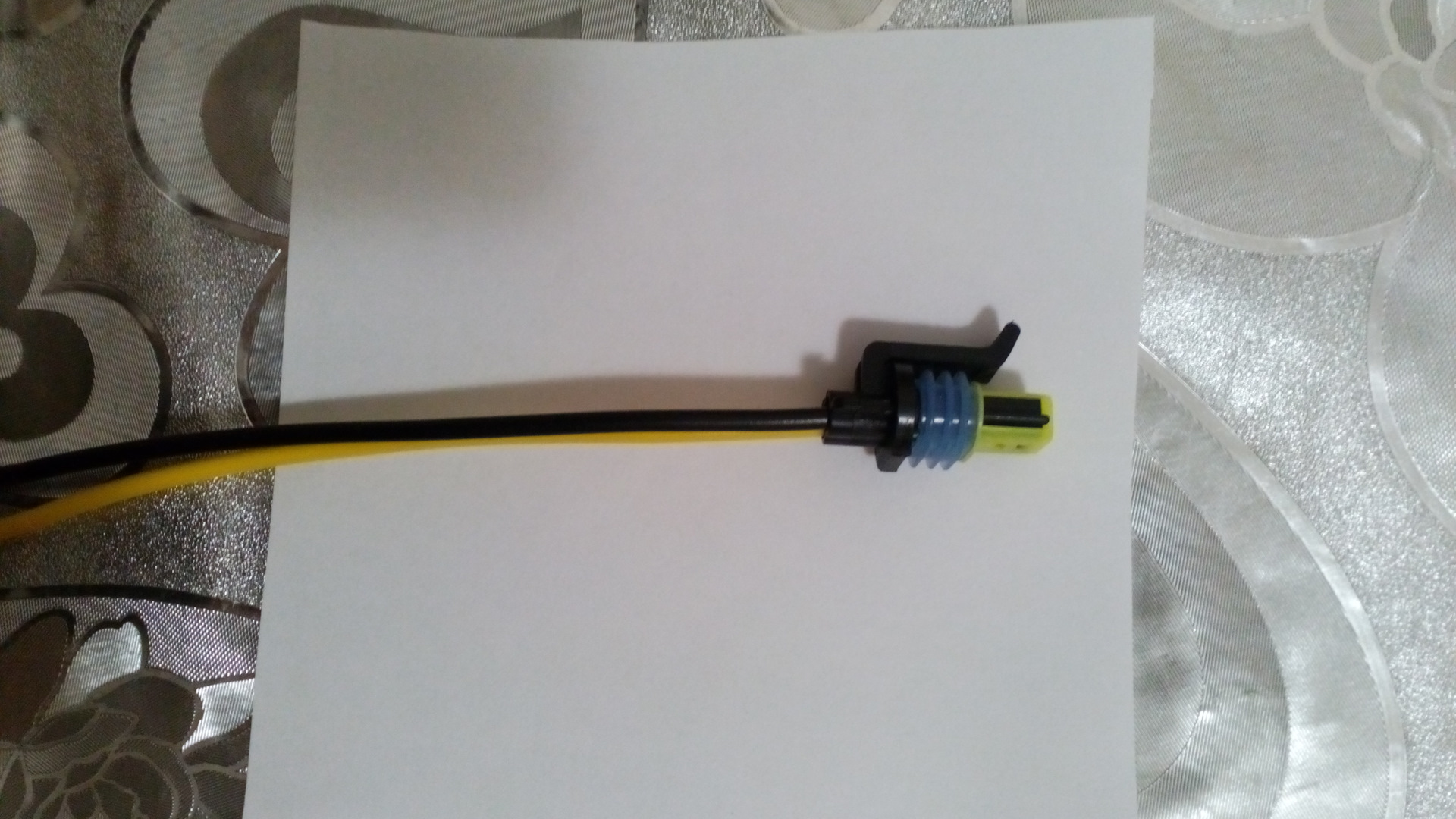

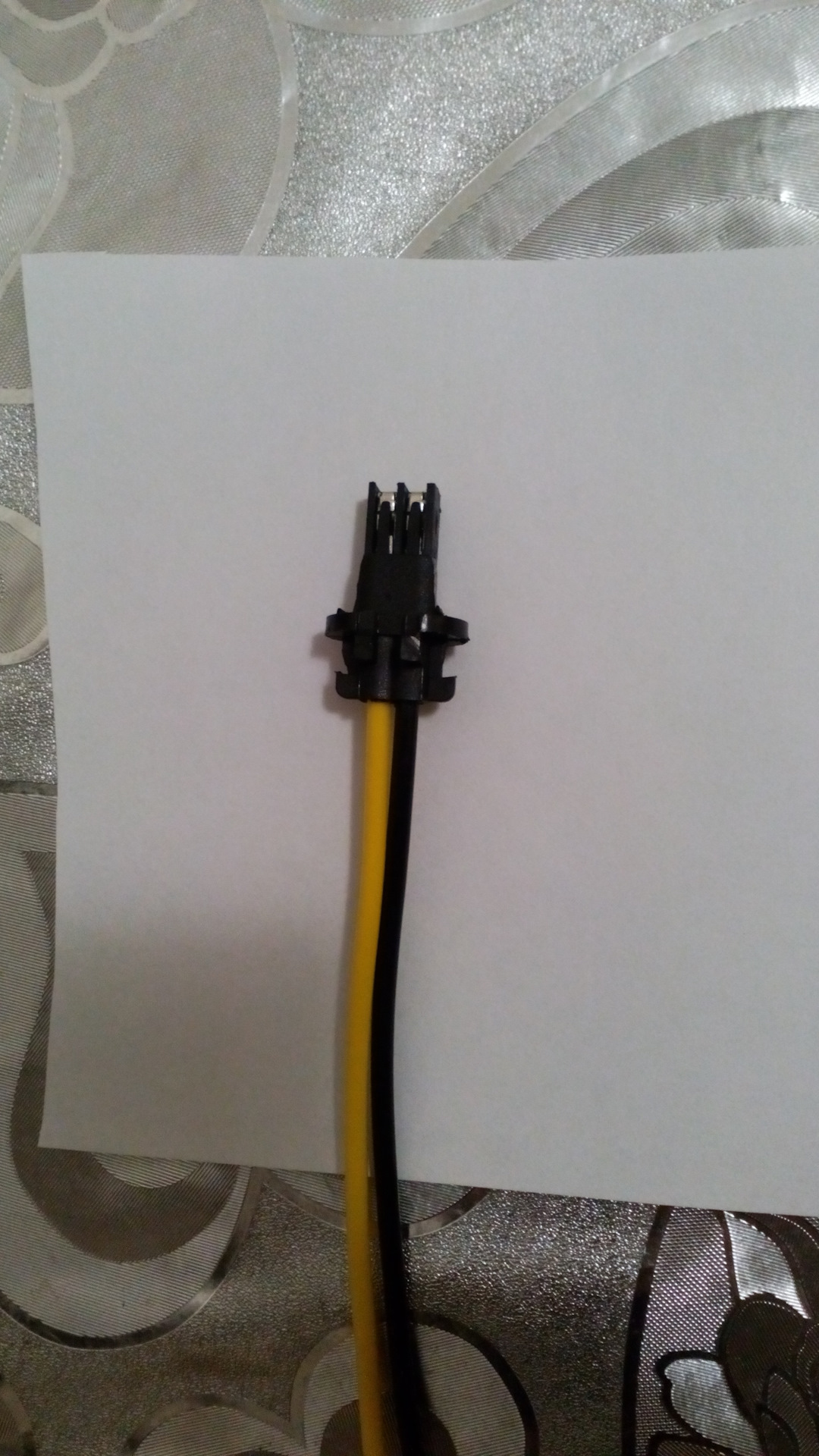

Шлейфа в руле не оказалось, сколхозил из того что было в магазинах. Для кнопок разъемы подобрал в магазине для жигулей, всё лишнее подрезал. В колодку, жгута, который в руле, также сколхозил "папы" из того что было в запасах.
Итого затрат примерно на 1.200 руб.

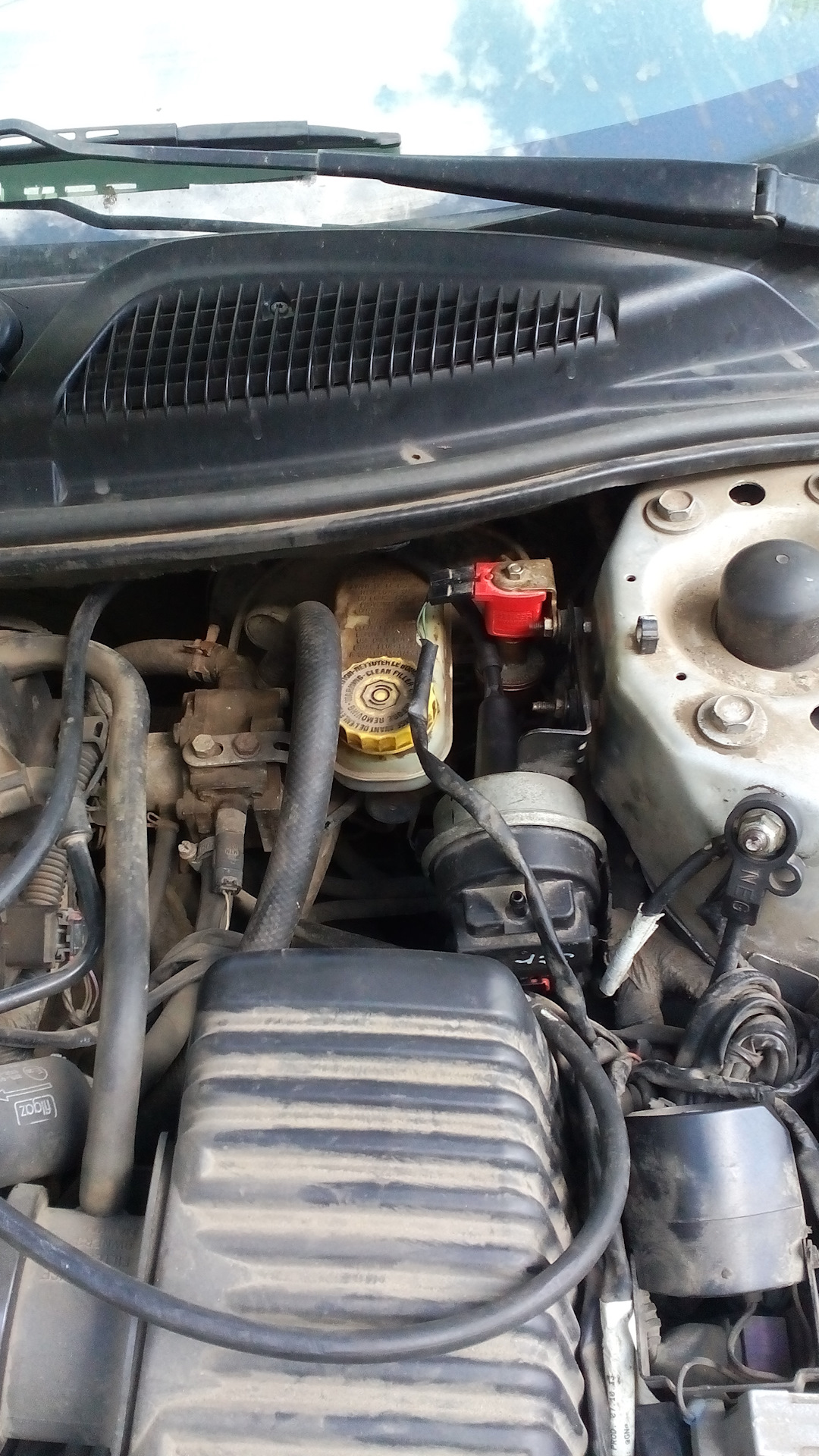

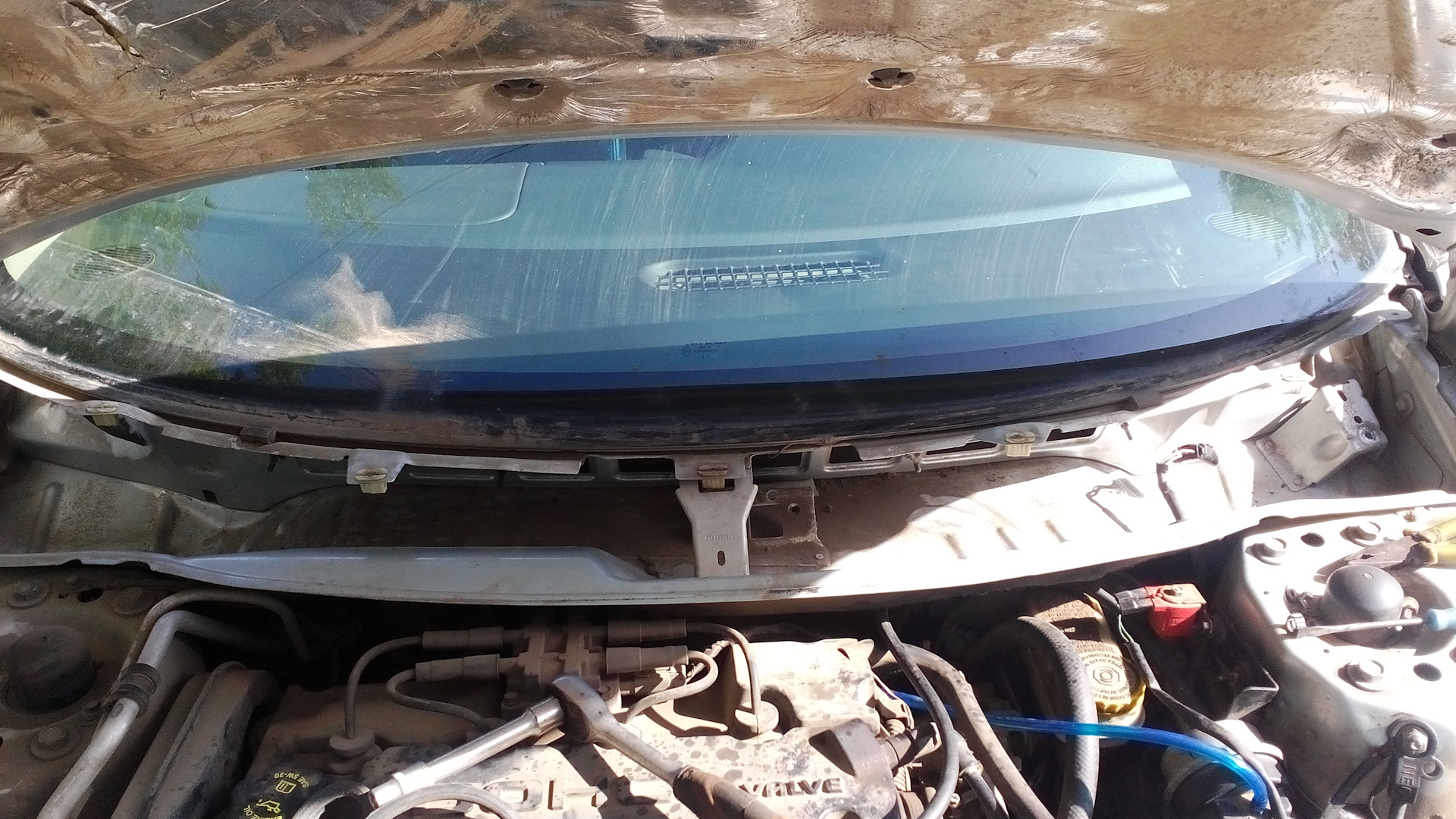

На радостях первый раз уехал тестировать, не подключив сервопривод к вакуумнику (на фото видно). Докупил синий шланг в отделе жигулей, подключил по "инструкции".
Проверил, всё работает, что не может не радовать:)
Comments 20
Добрый день, а есть пример того как сделать нажатие кнопки круиз?
подскажите, если сервопривод не соединить с усилителем тормозов, сервопривод не заработает?я правильно понимаю?потому что у меня не срабатывает, хотя, как и предыдущий владелец говорит, и сервопривод от 2.7 двигателя, хотя 1 в1 с нужным
Сервопривод если не соединить с усилителем тормозов, естественно работать не будет. Сервопривод 2.4 и 2.7 отличаются только длинной троса.
спасибо, Добрый человек
Byxgalter35
Сервопривод если не соединить с усилителем тормозов, естественно работать не будет. Сервопривод 2.4 и 2.7 отличаются только длинной троса.
понять бы ещё какой длины он должен быть)ну я думаю пойму при детальном рассмотрении
Кто бы подсказал или выложил обратную ситуацию. У меня кнопки 05… а надо переделать в 04… ))) Ктобы подсказал.
В посте есть значения сопротивления кнопок, которые были на 04 кнопках. Нужно взять мультиметр и проверить каждую кнопку. Получается вроде как на левой кнопке нужно проверить перемычки (на фото видно, где должны быть, а где нет), заменить резистор на кнопке он/офф. На правой кнопке помянять резистор на кнопке Coast. Или как вариант, можно продать 05 кнопки сайбероводам, а на разборке купить готовые 04. Нна разборках обычно 04 полно, а 05 дефицит.
Большое спасибо. Уже несколько лет использую не те кнопки ( 05… ) просто бросил одну перемычку. ( on-off) и как бы работает но иногда сомневаюсь — все ли функции работают. Буду разбираться.
Byxgalter35
В посте есть значения сопротивления кнопок, которые были на 04 кнопках. Нужно взять мультиметр и проверить каждую кнопку. Получается вроде как на левой кнопке нужно проверить перемычки (на фото видно, где должны быть, а где нет), заменить резистор на кнопке он/офф. На правой кнопке помянять резистор на кнопке Coast. Или как вариант, можно продать 05 кнопки сайбероводам, а на разборке купить готовые 04. Нна разборках обычно 04 полно, а 05 дефицит.
Только наверное на кнопке Coast у на 04… не 29,7 кОм а примерно также как на 05… — 2,97 кОм. Это я в остальных публикациях посмотрел. Хотя может и там неверно.
Привет подскажи пожалуйста. Если хоть одна кнопка не настроена круиз работать не будет? И кнопка сет в кОм должна быть? А то у меня электроншик говорит что такого быть не может что оф он в Омах а сет кОмах.
Привет, если левые кнопки правильно настроены, круиз будет работать. Я накосячил с кнопкой Accel, круиз работал, но при ёё нажатии всё отрубалось. On в омах, SET в КОм, именно так. В состоянии покоя должно быть постоянное сопротивление 20,5 КОм, при нажатии на кнопку On мультиметр должен показать 460 Ом, на кнопку SET 4,3 КОм.
Спасибо
Byxgalter35
Привет, если левые кнопки правильно настроены, круиз будет работать. Я накосячил с кнопкой Accel, круиз работал, но при ёё нажатии всё отрубалось. On в омах, SET в КОм, именно так. В состоянии покоя должно быть постоянное сопротивление 20,5 КОм, при нажатии на кнопку On мультиметр должен показать 460 Ом, на кнопку SET 4,3 КОм.
Подскажи куда его припоять нужно это 20,5ком. Голову тут ломаем с кнопками все чётко сопротивление им дали. А с постоянным тупим чтото
Byxgalter35
Привет, если левые кнопки правильно настроены, круиз будет работать. Я накосячил с кнопкой Accel, круиз работал, но при ёё нажатии всё отрубалось. On в омах, SET в КОм, именно так. В состоянии покоя должно быть постоянное сопротивление 20,5 КОм, при нажатии на кнопку On мультиметр должен показать 460 Ом, на кнопку SET 4,3 КОм.
Если есть фото или схема, и желательно про перемычки помойму у меня там уже все разорваны
Сделаю подробные фото. Только получится не раньше завтрашнего вечера, набор торексов в гараже остался, кнопку не снять.
Хорошо спасибо. А то уже к двум электроникам относил нечего сделать не могут. Даю пост прочитать для ясности, нужные сопротивления какие должны быть и все без толку. Правое сделали а с левой тупят не могут понять что за постоянное сопротивление и куда и как его лепить. Короче беда два дня уже на них потратил.
