Не нравится мне как устроена система включения вентилятора охлаждения на 21102. Управление через мозги. Включение на 105 а отключение на 101 градусах это я считаю много. Мною была внедрена кнопка включения вентилятора с дополнительным реле параллельно штатному реле. Нашел статью на драйве Кнопка включения вентилятора радиатора охлаждения ВАЗ 2110 Спаибо за статью! Так вот эта система служит мне с 04.06.2016 и периодически включаю кнопку. По БК выставил 95 и красота, но к сожалению, БК немного поломался и теперь с к линией не соединяется.

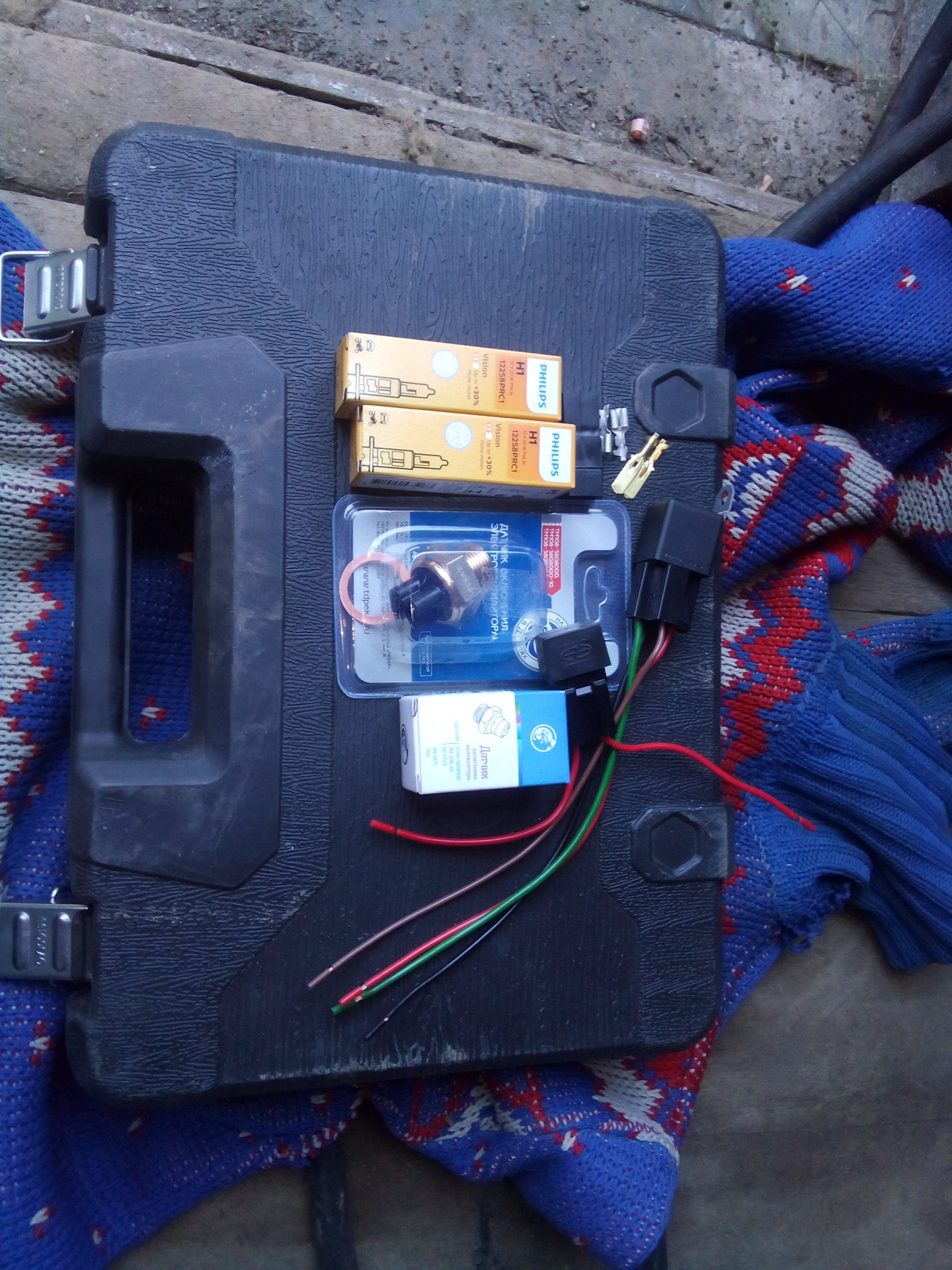

При замене охлаждающей жидкости я заметил что у меня радиатор стоит как от карбюраторной и там где должен стоять датчик, вкручена заглушка под шестигранник. Помозговал как сделать так чтоб не портить проводку да и чтоб штатная система функционировала. В итоге пришел к решению сделать своеобразный переходник параллельно штатной системе. Пошел в магазин и приобрел:

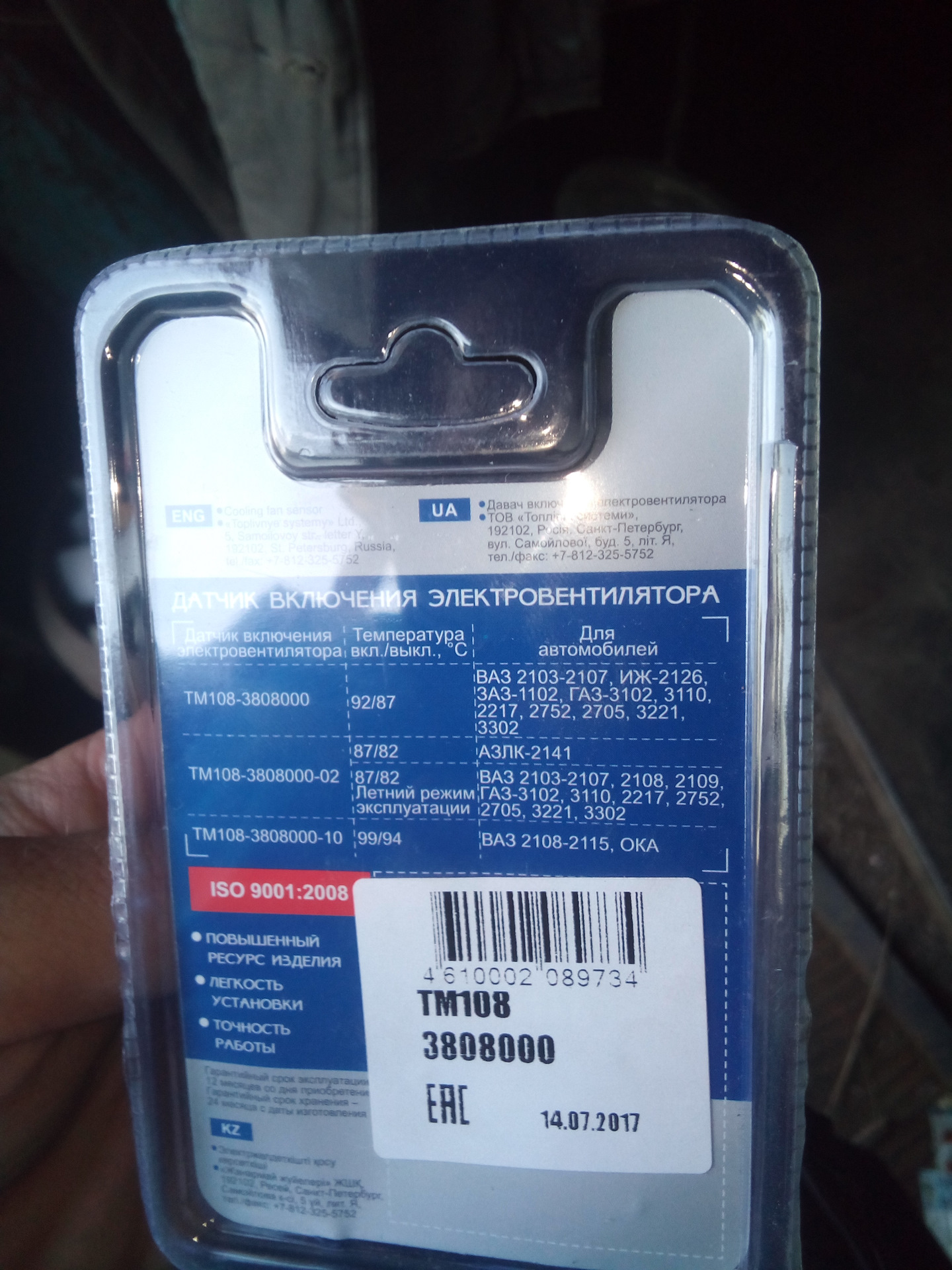

-Датчик включения вентилятора от классики ТМ108-3808000 92/87
-Датчик включения вентилятора 2108 ТМ108-3808000-10 99/94
-Реле 4 контакта, колодка с проводами под реле
-2 клеммы мама, 2 клеммы папа
-Разъем двойной под клеммы
Началась творческая работа.

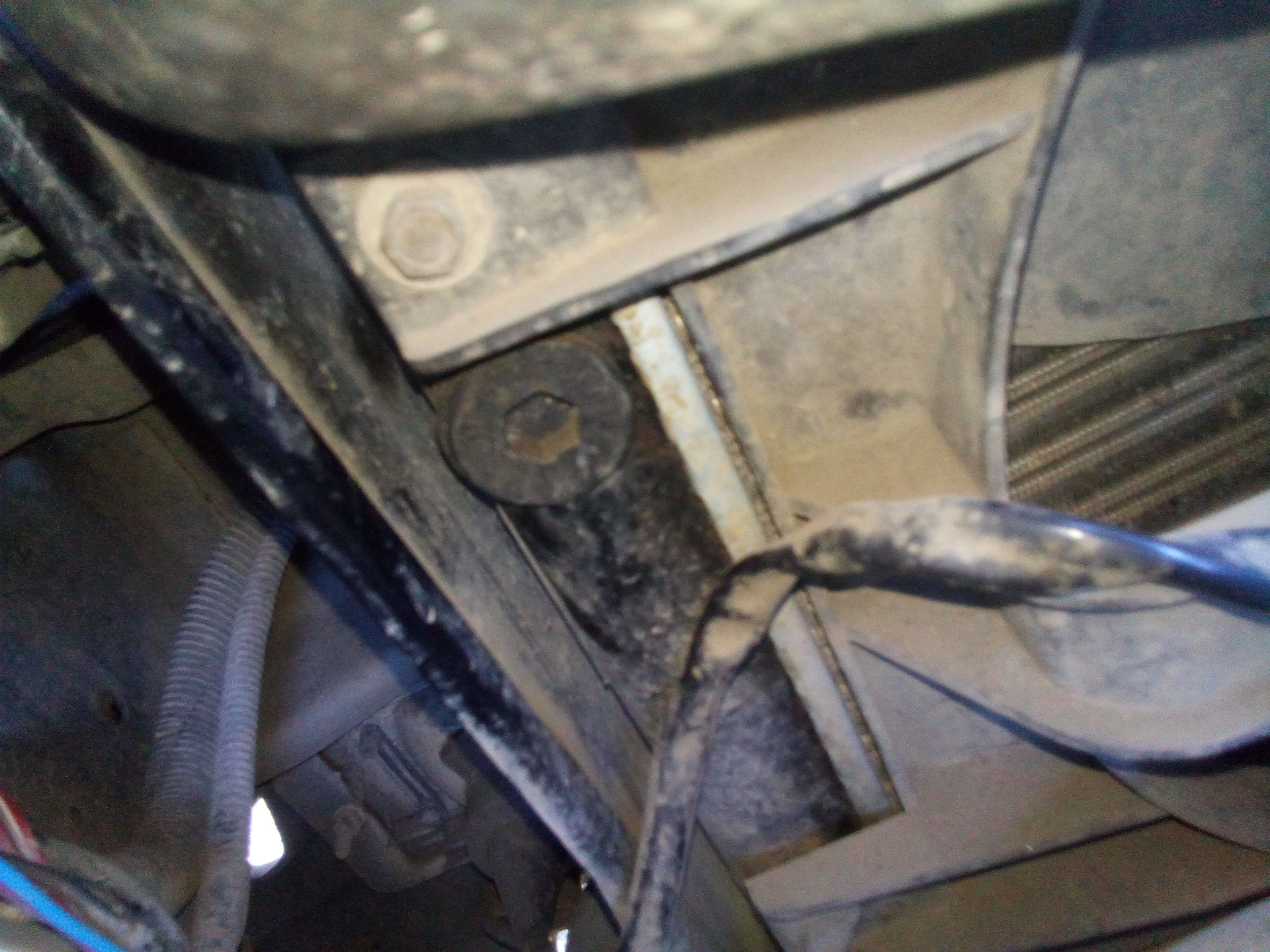

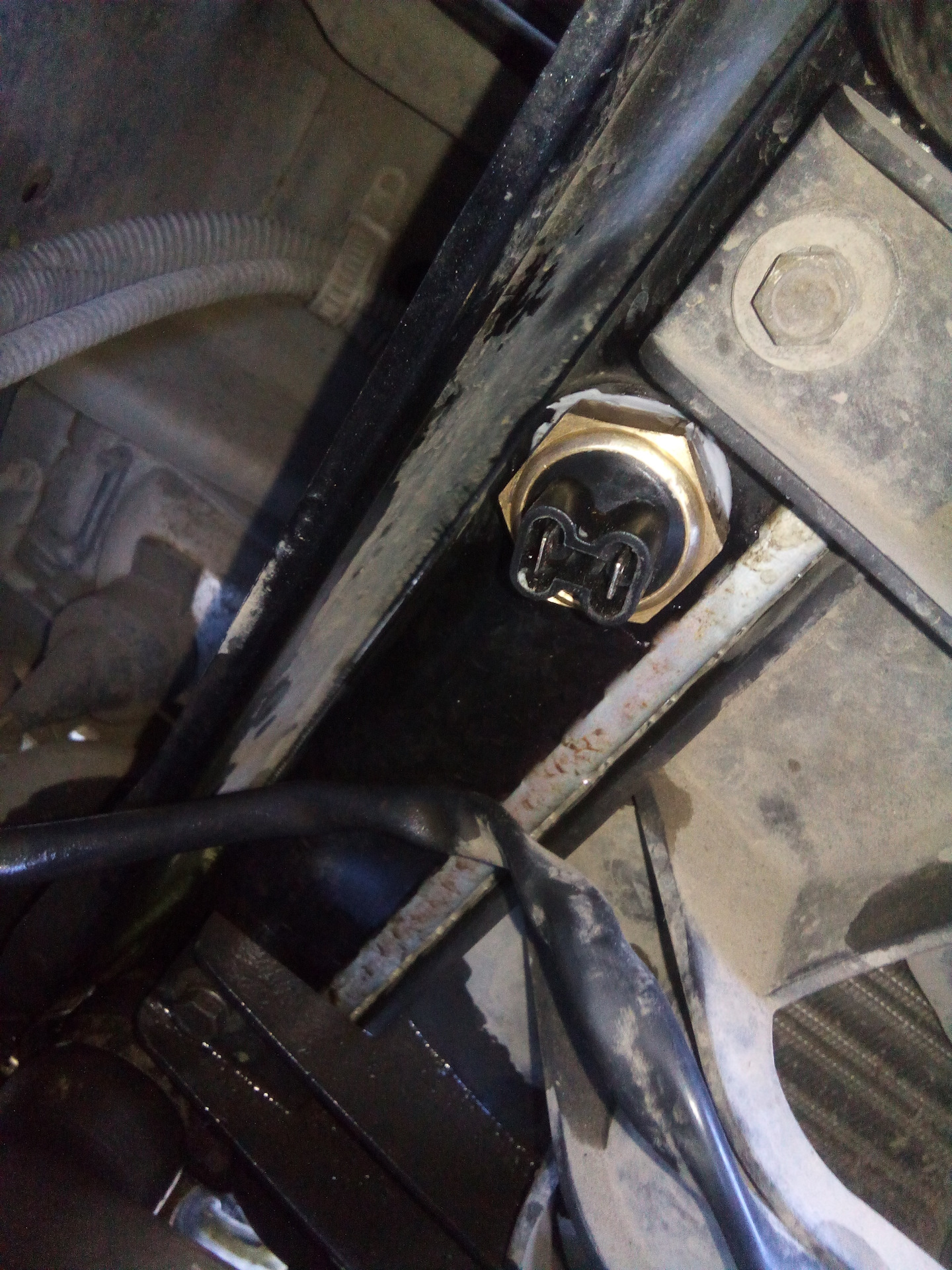

Для начала не мог определиться какой датчик вкручивать, в итоге решил что тот что на 92 градуса от классики. Намазал его резьбу герметиком, кольцо медное, что шло с ним в комплекте, также намазал, затем не сливая жидкости открутил пробку. Начал вытекать антифриз но я его словил его потекло немного. Вкрутил датчик, сильно не усердствовать!

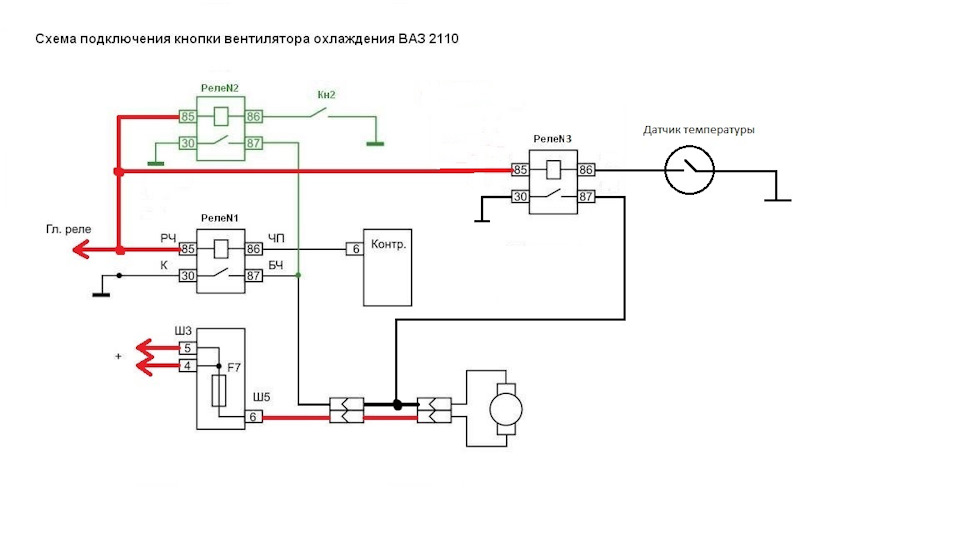

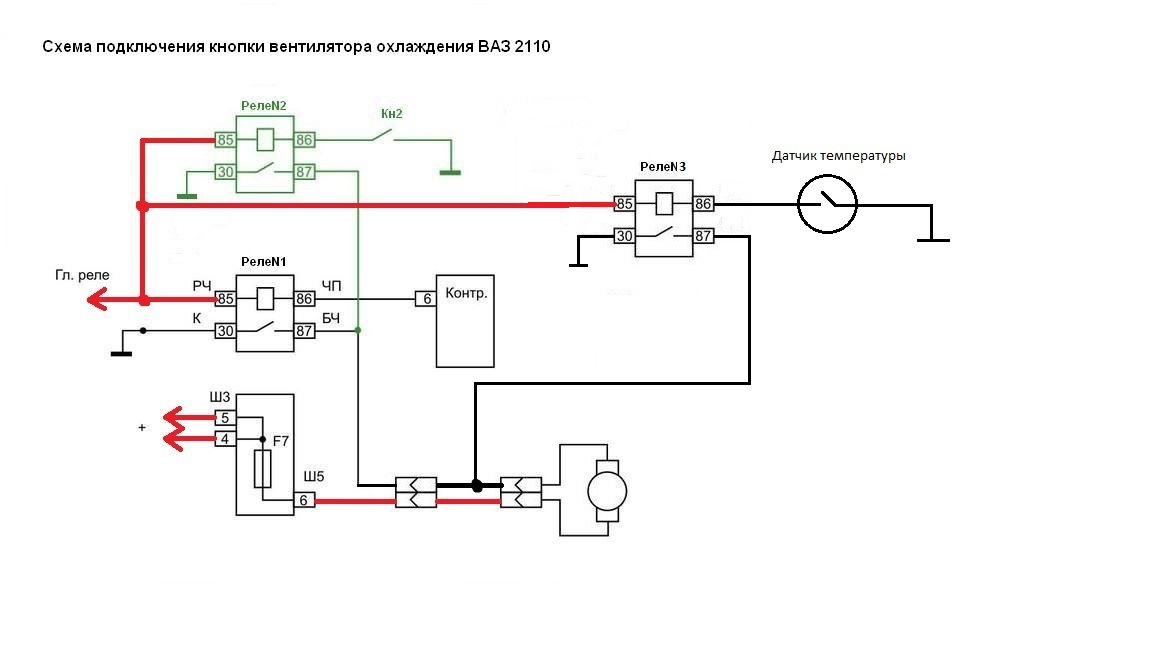

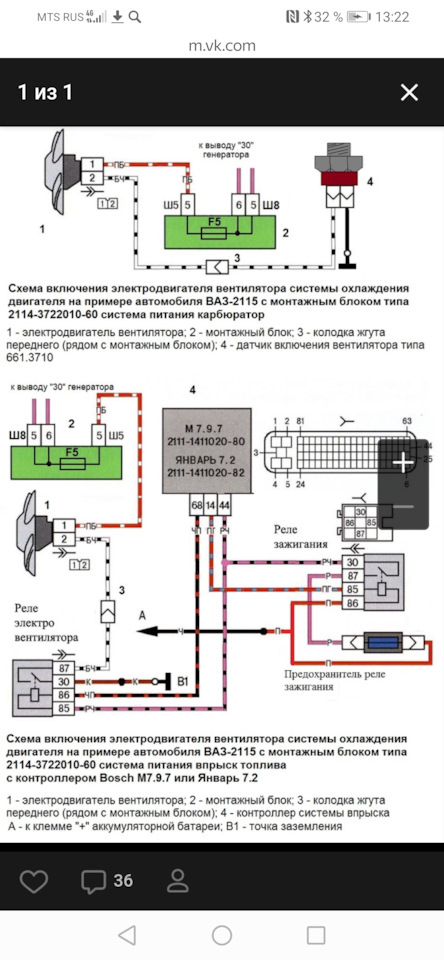

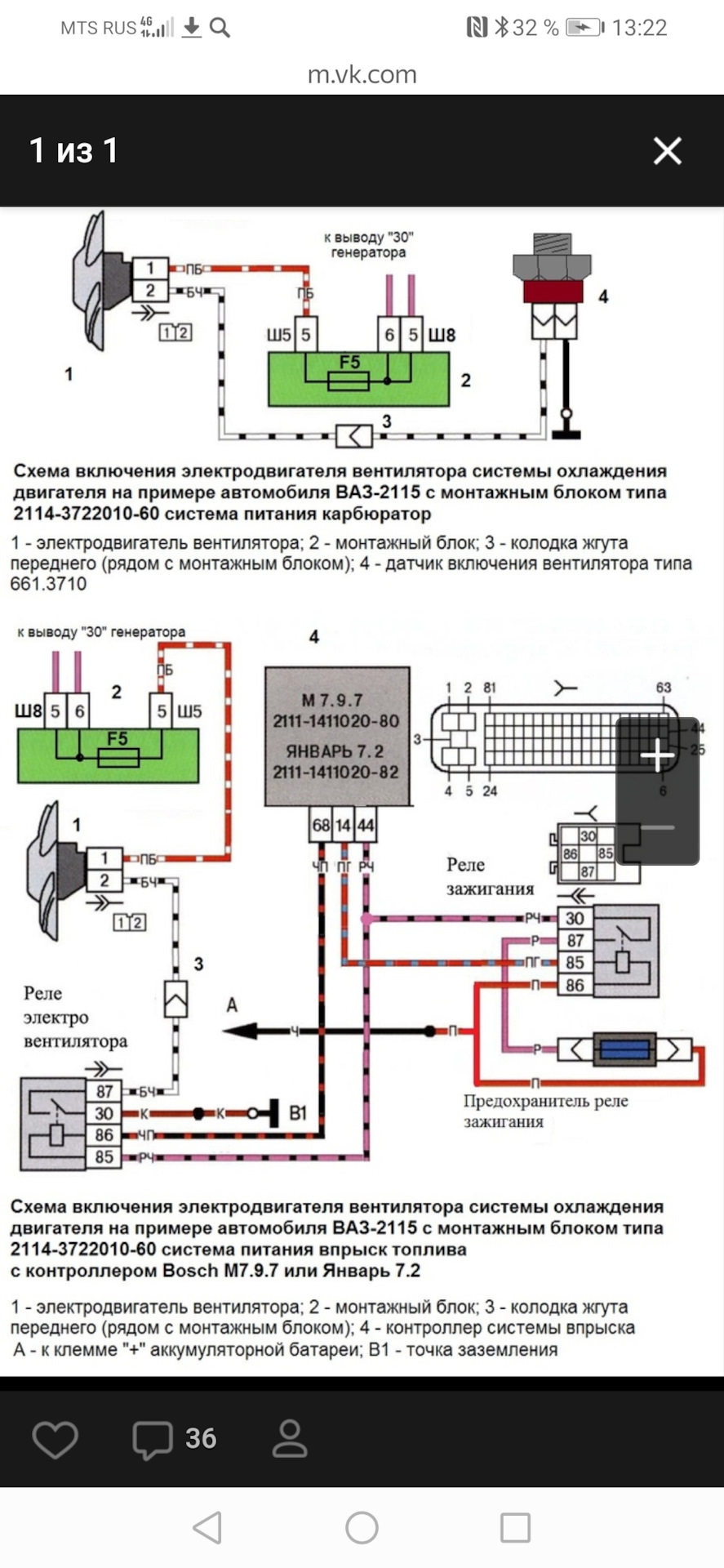

Приступаем к проводке. Схема доработанная мной от статьи что указана выше (так как у меня стоит кнопка то схема такая, у кого ее нет то одного реле в схеме не будет соответственно)

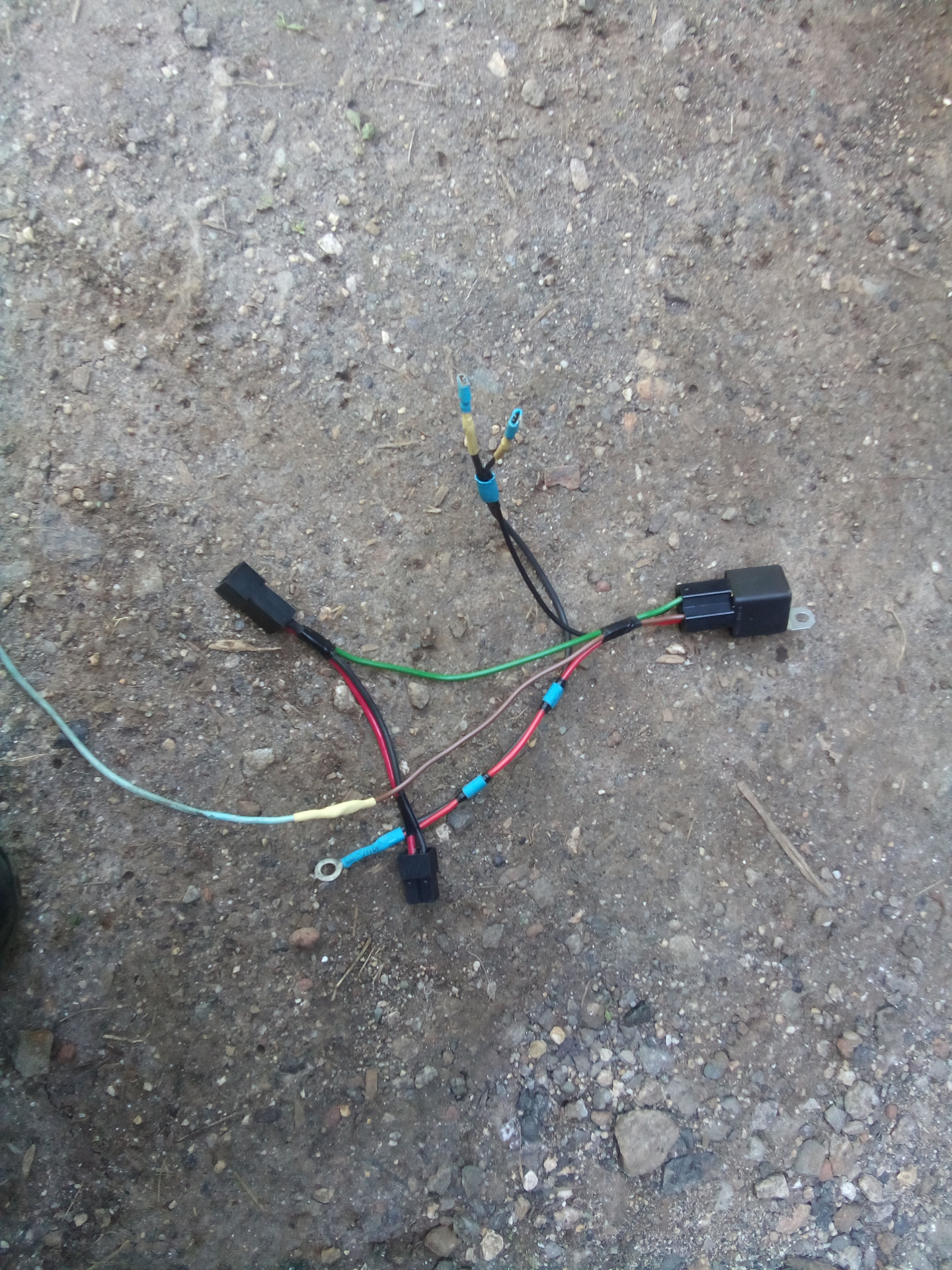

Начал все это аккуратно собирать, пропаивать и вот что получилось:

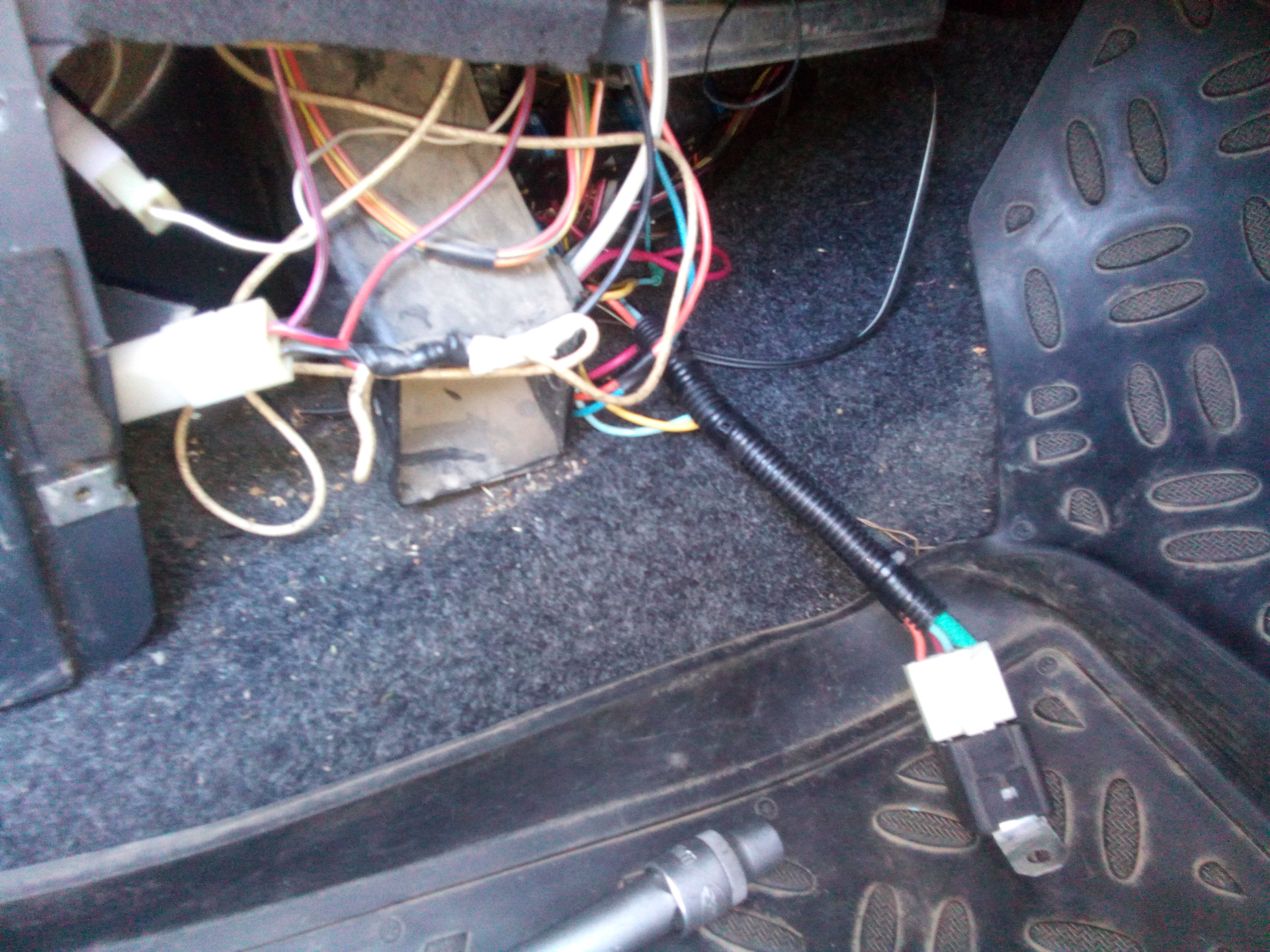

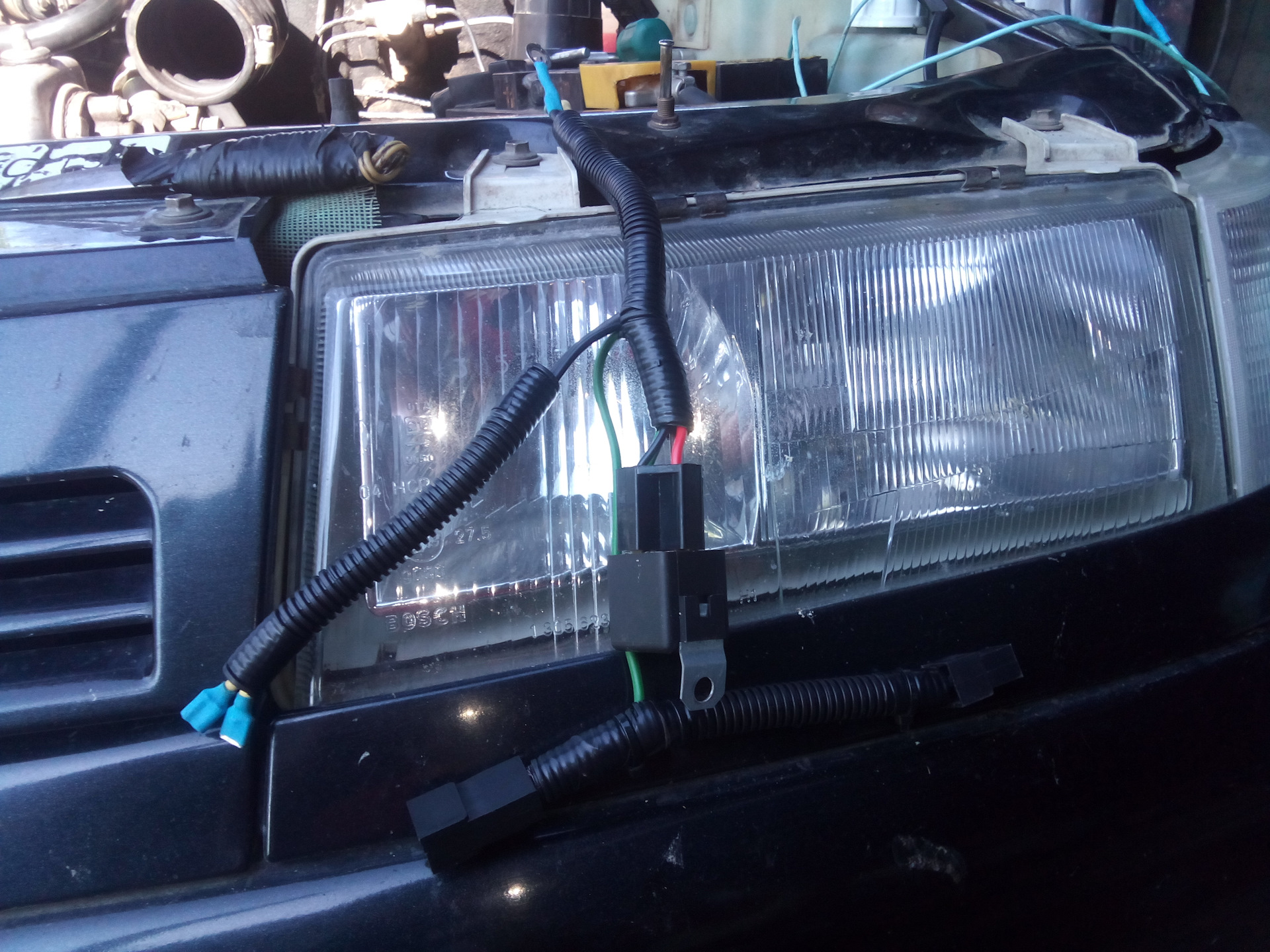

Одел в гофру, которая у меня завалялась

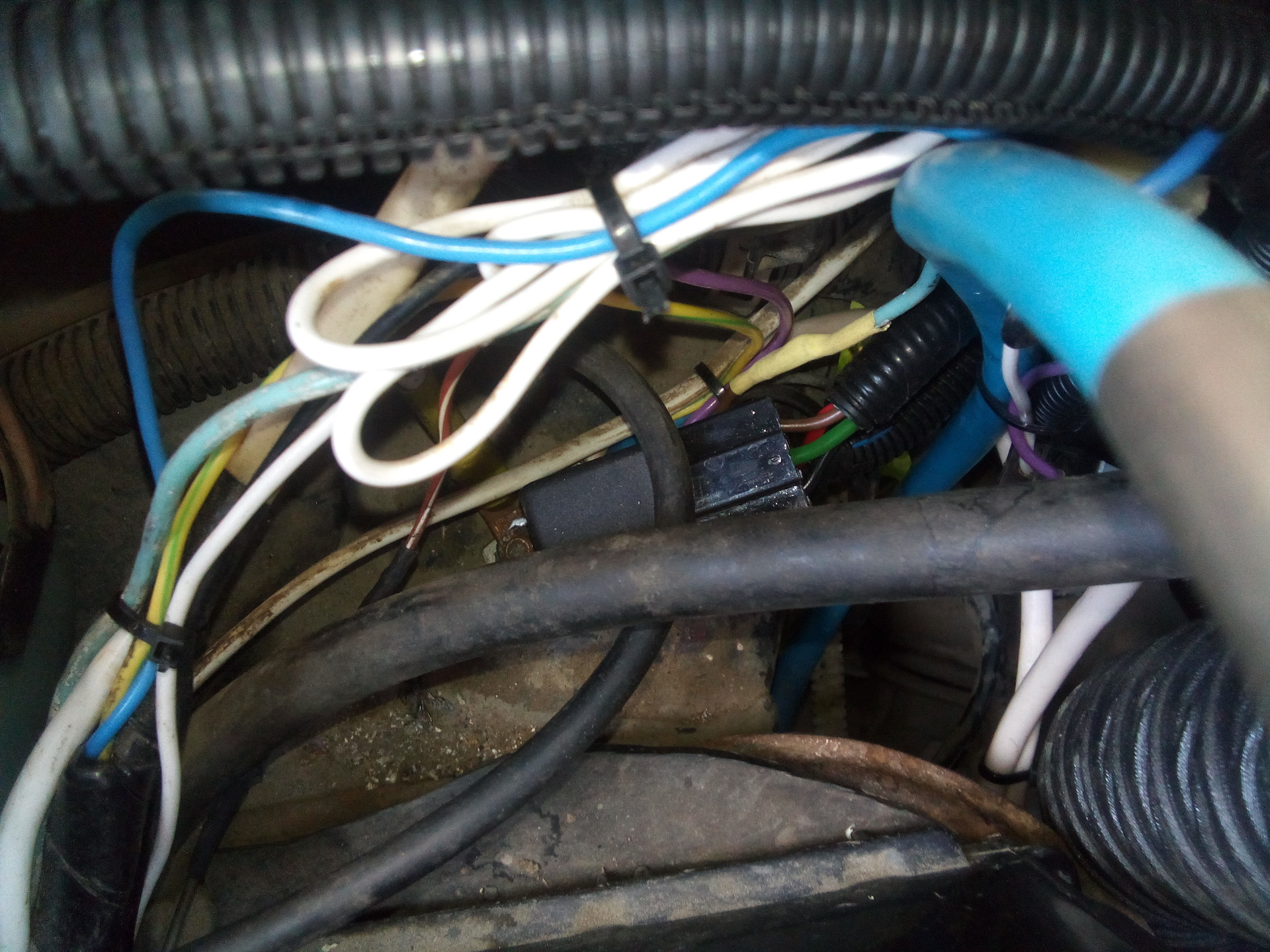

Долго не мог определиться с местом установки. Сперва хотел на болт который крепит вентилятор, но подумал что будет излишняя вибрация. В итоге разместил реле на шпильку где сходятся массы у АКБ в районе левого крыла.
Позже поменяю расположение реле, что то мне не нравится что оно там, но не суть…

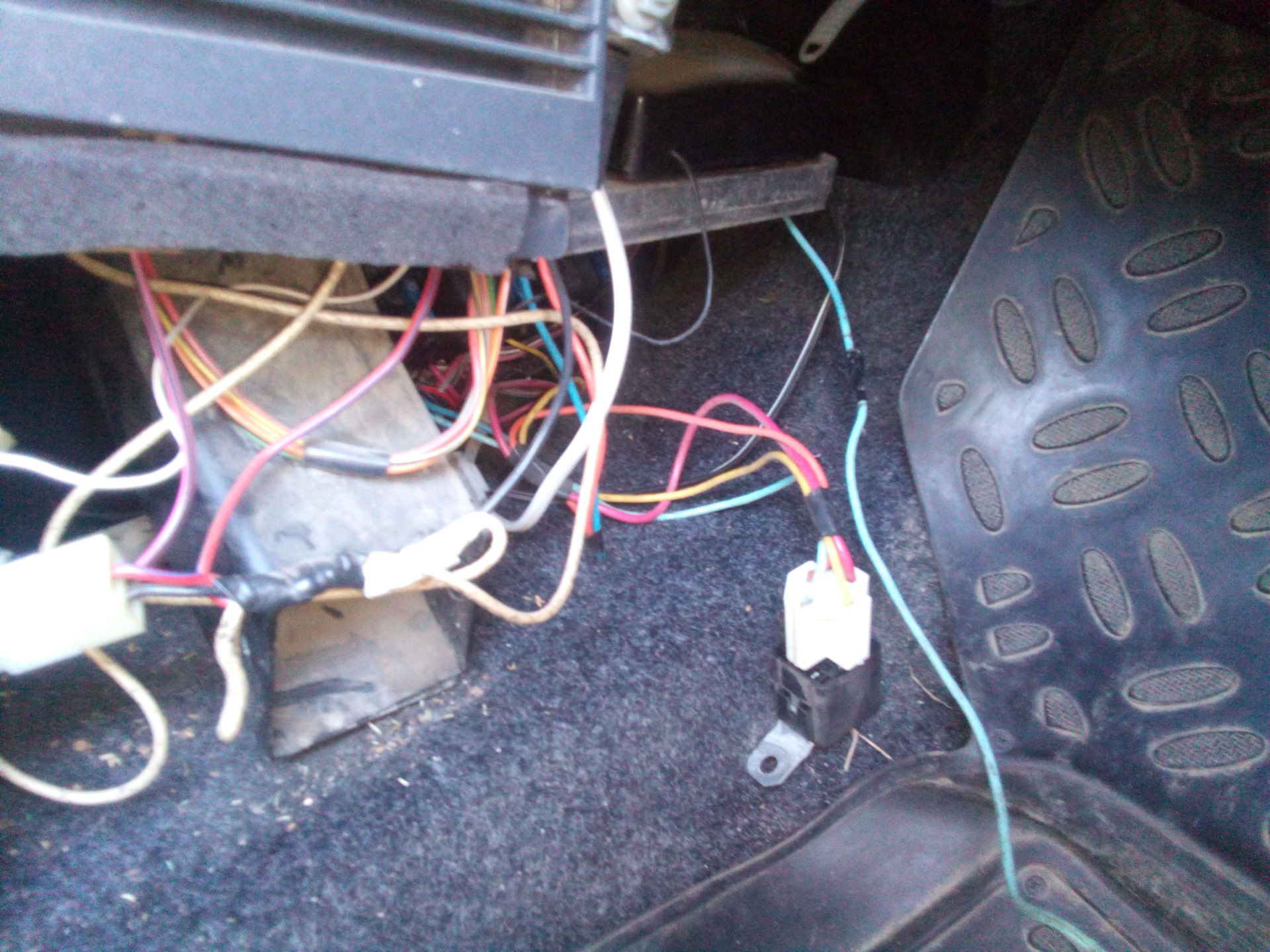

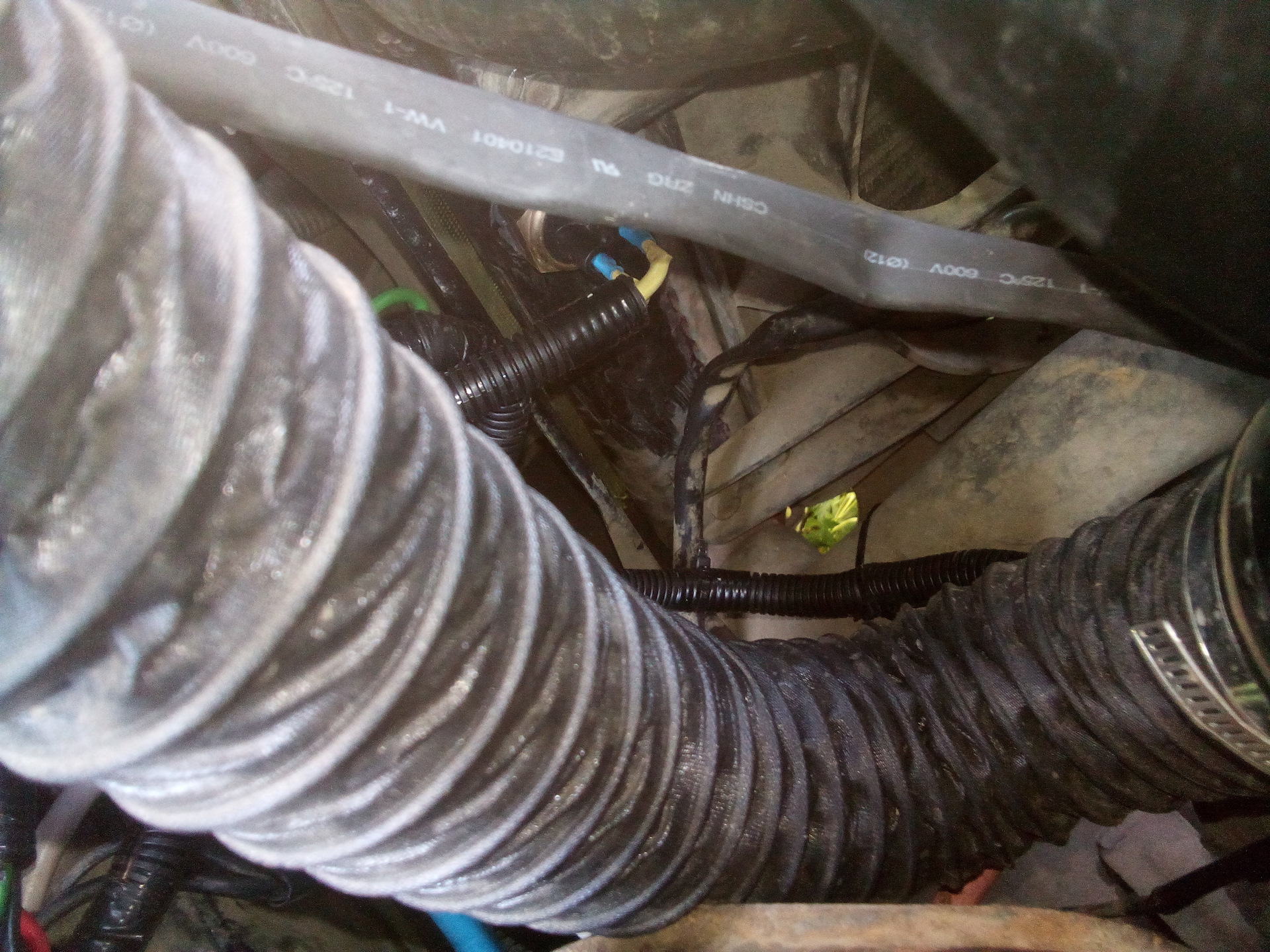

Протянул плюсовой провод в салон и подпаялся по схеме к доп. реле, плюс тот который идет при сробатывании главного реле, т.е после зажигания.
Все собрал, проверил путем замыкания контактов датчика — все работает! Штатная система осталась не тронутой, кнопка так же функционирует! Долил немнога антифриза, прогрел ДВС, вентилятор сработал на отметке чуть выше 90 (а раньше не доходя 1 мм до красной зоны!) Выключился ниже 90! Результатом доволен. Летом в жару самое то!

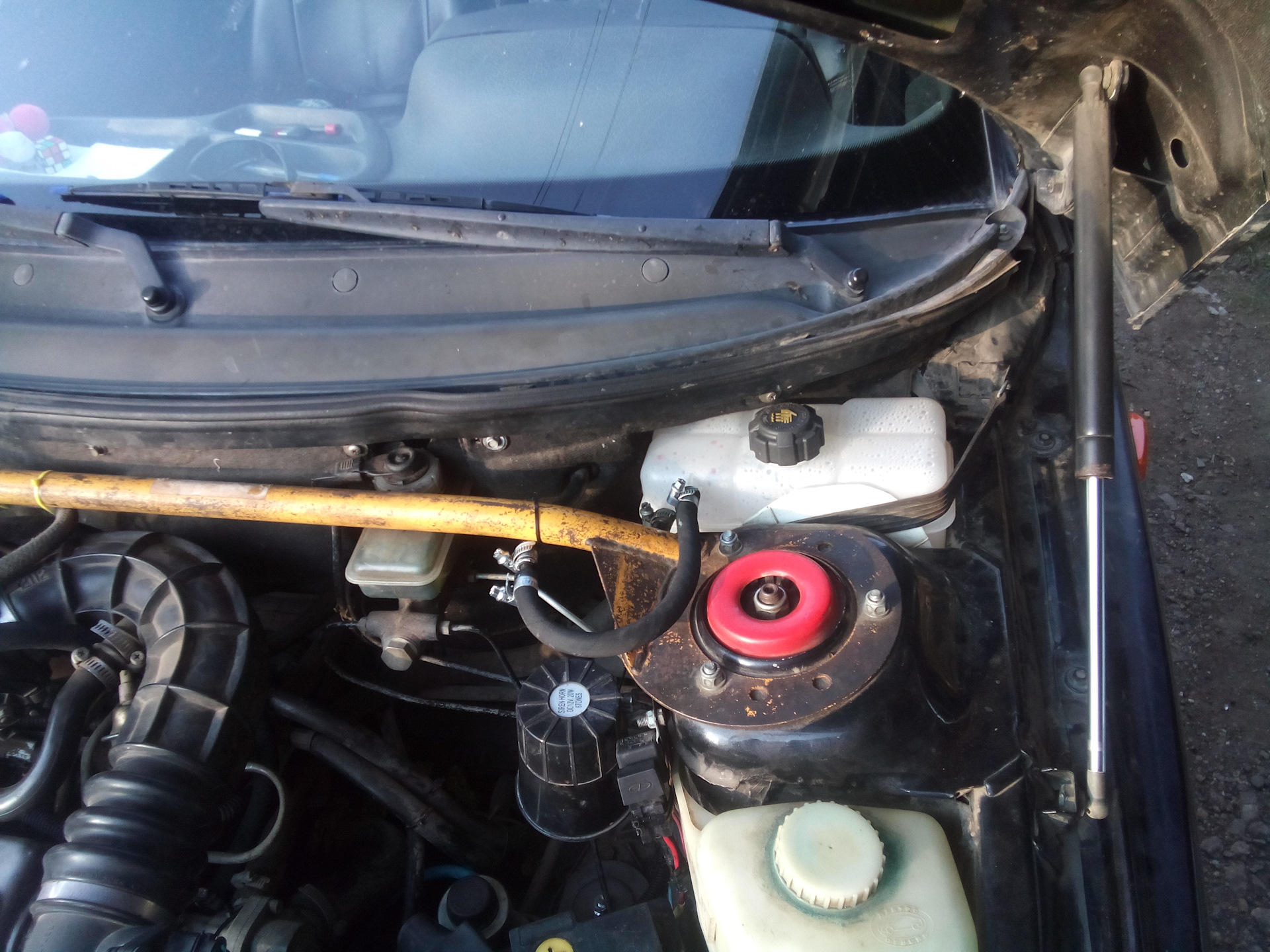

Да, и кстати, переделал малость шланги пароотводящие к бачку, а то было не красиво.
Ну и не стал фоткать замену ламп в ПТФ. Это не так и сложно. На все ушло около 4 часов работы, я никогда не тороплюсь.
Теперь температура держится в районе отметки 90 градусов, не беспокоишься лишний раз. Если откажет датчик не дай Бог, то сработает штатная система, так сказать сейчас двойня защита (кнопка и датчик дополнительный) от перегрева. Всем спасибо, надеюсь статья была для кого то полезной.
