Если с Вольтметром для авто — проблем нет (вариантов полно), то с Амперметрами на автомобильную тему — не так то и просто…
История вопроса.
Амперметр — прибор — показывающий направление и силу тока — заряда или разряда АКБ. Отлично можно оценить работу генератора, степень заряженности АКБ и т.д. Имея вольтметр и амперметр — можно выловить много проблем с электрооборудованием, особенно с генератором и АКБ.

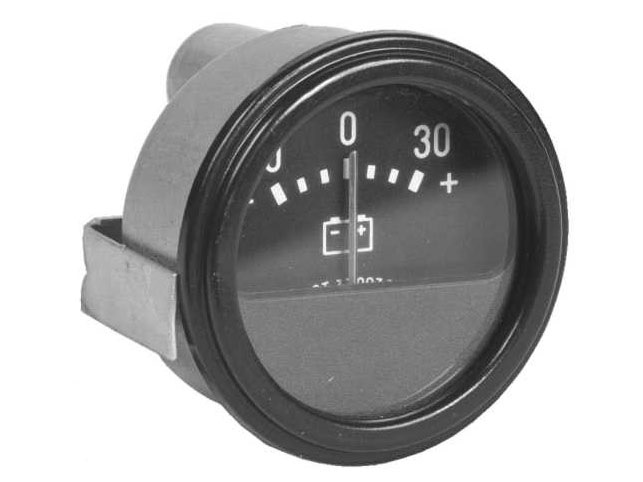

Амперметр — необходимо врезать вразрез провода — от АКБ к генератору (так было на советских авто). Правда те приборчики — показывали — направление тока, а вот значение — весьма примерно.
Для организации цифрового амперметра — сечас используется другой подход. В разрыв цепи установлен калиброванный проводник — ШУНТ с определенным сопротивлением. Измеряя разность потенциалов на концах шунта, можно определить проходящий ток. Все просто.

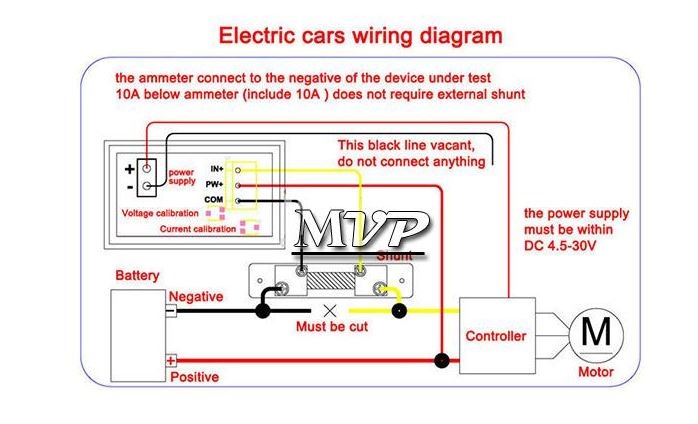

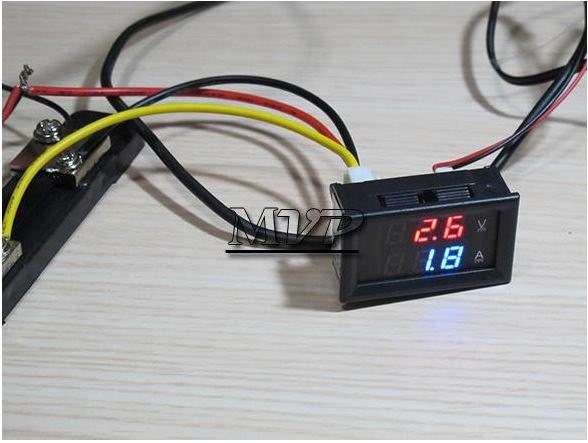

Проблема оказалась только в том, что большинство схем, для измерения тока в обоих направлениях — требуют установки шунта в цепь от МИНУСА АКБ. Схема прилагается к любому такому амперметру
Проблема в том, что установить шунт в разрыв провода от "минус" АКБ к корпусу — в том, что в момент пуска двигателя, ток кратковременно более 100 и даже более 200 А. Никакой шунт не выдержит… www.drive2.ru/b/958407/
Вот пример того, как можно внедрить этот амперметр -в цепь зарядки от генератора. Надо организовать отдельное питание. www.drive2.ru/c/2569118/
В принципе — можно найти схему с шунтом на 500А… НО. Еще одно неудобство — у нас в машинке — минусовой провод — подключен к кузову в неск. местах. Также — сделана дополнит. разминусовка… Чтож — всё рушить…
Удалось найти прибор с установкой шунта — в ПЛЮСОВУЮ цепь. Что гораздо легче. Т.к. от плюса АКБ — один провод идет на стартер (для мощного тока при пуске), а другой — уже на все потребители авто через главный 120А пред. Подключение — под винт. Удобно присоединить. В эту цепь — можно установить измерительный шунт.

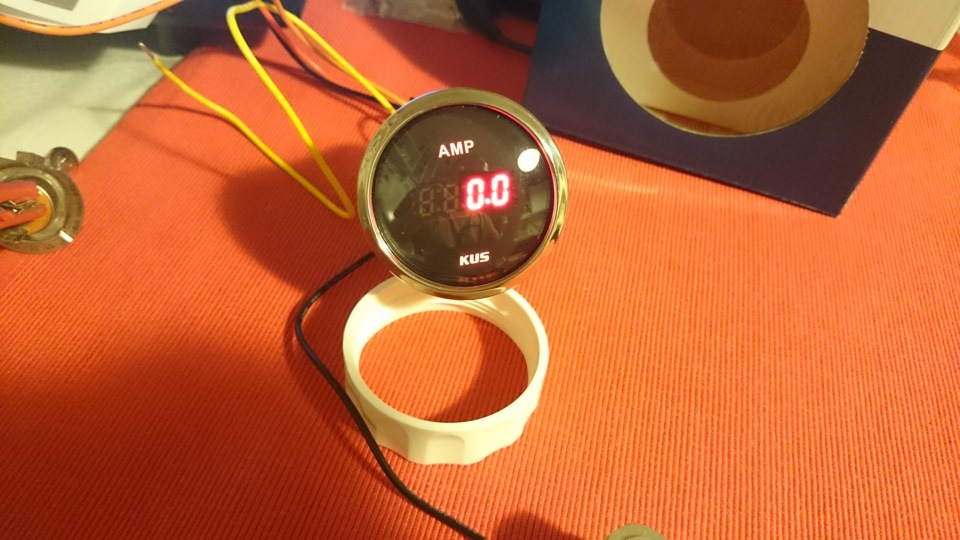

Амперметр — имеет "нашу" :) красную подсветку и также -красную подсветку надписей на дисплее.
Круглый, 52 мм. можно установить в стандартный корпус или подиум.

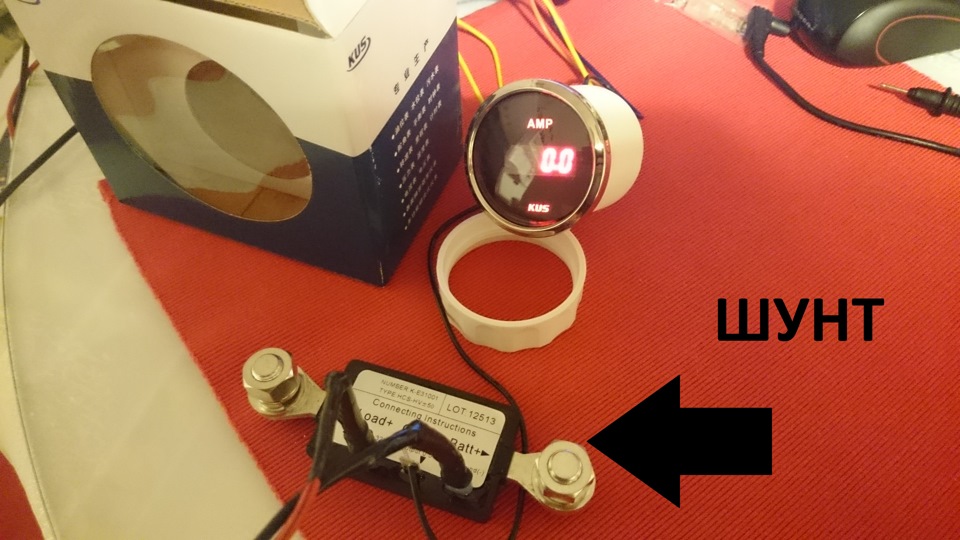

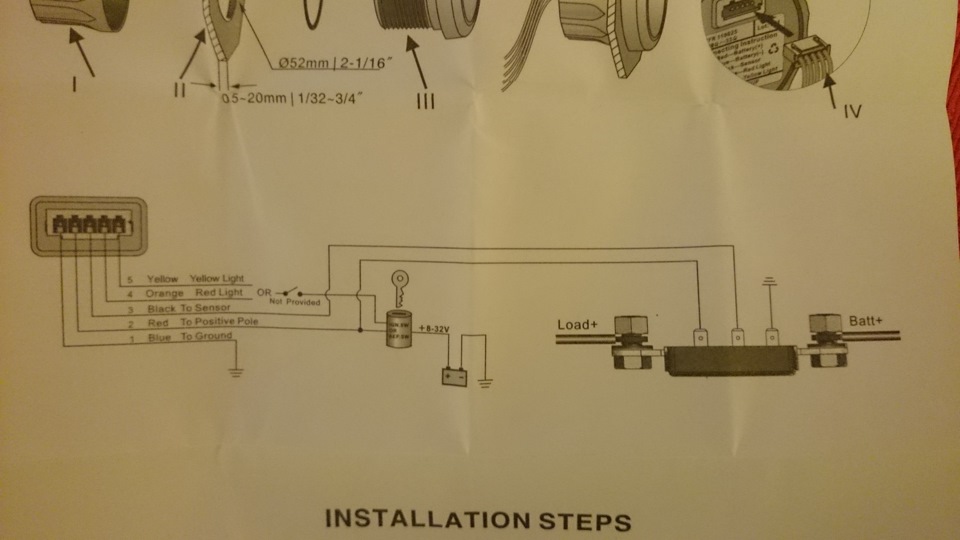

В комплекте — шунт, короткий жгут проводов и неск.клемм. Схема подключения — в плюсовую линию.

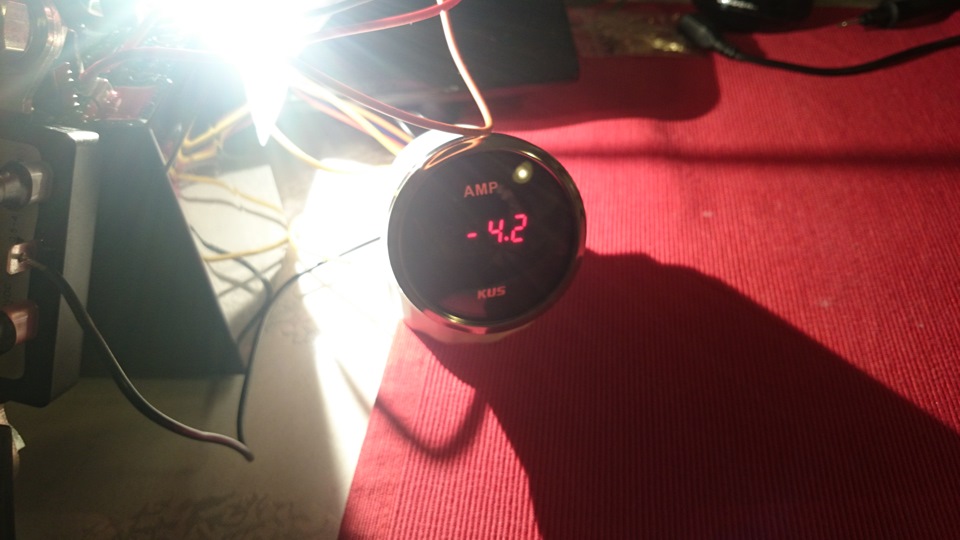

Лампа 55W — ток "минус" 4,2 А — идет разрядка
Место установки — пока не определил. Может — разобрать и аккуратно внедрить только дисплей… :)
Приборчик — для яхты :)) куплен тут vodnik.1000size.ru/amperm…Y5Mzh3U3g4N3loNWZaXzR4UTs
UPD
Дошли руки и появилось время.

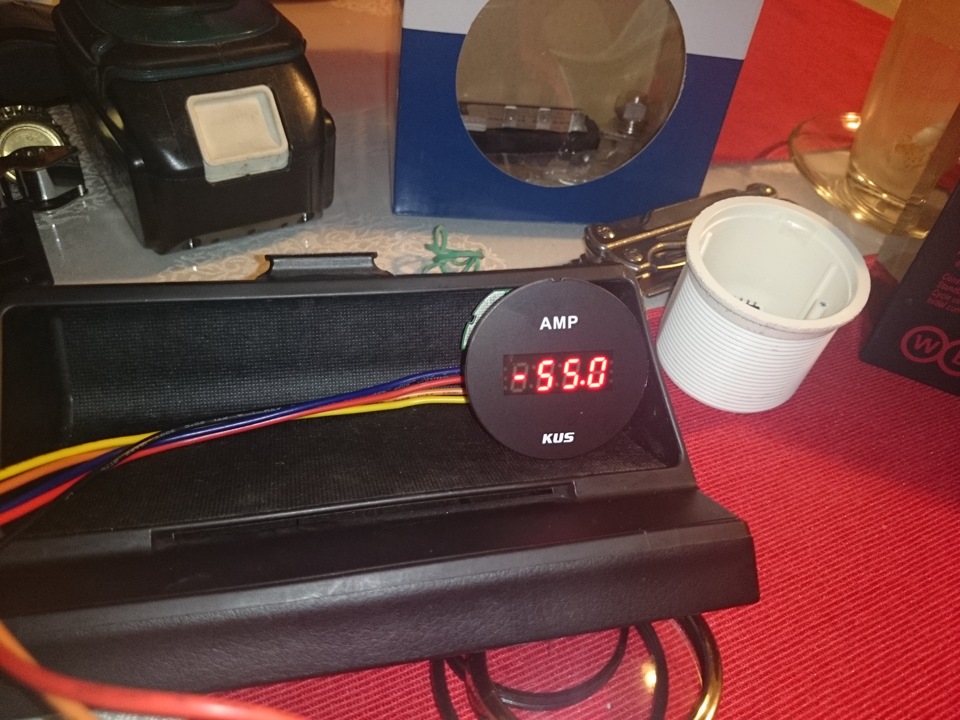

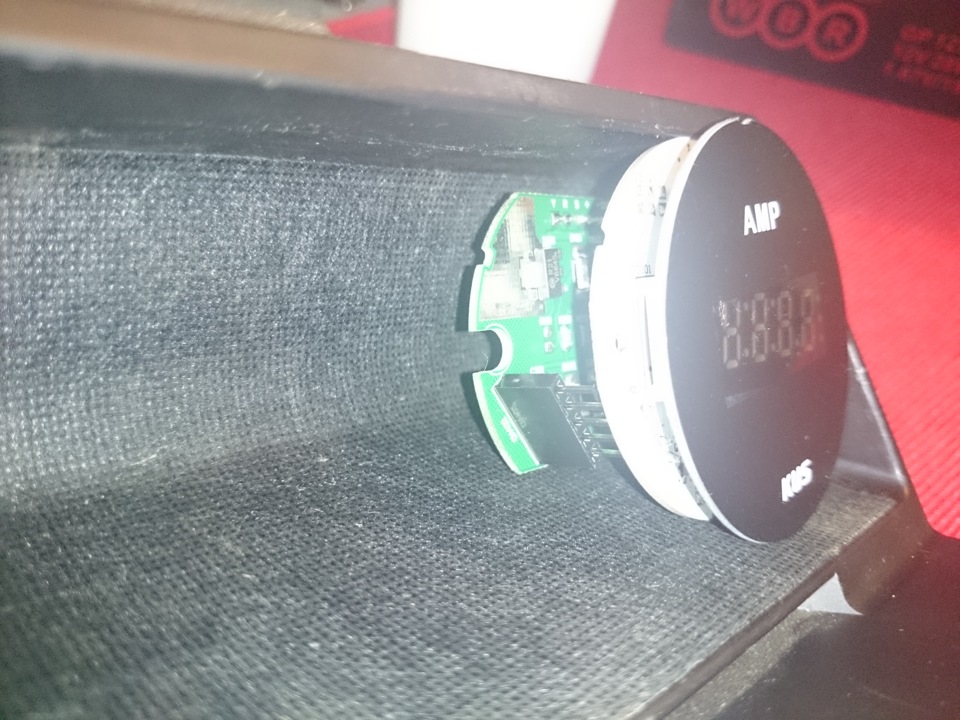

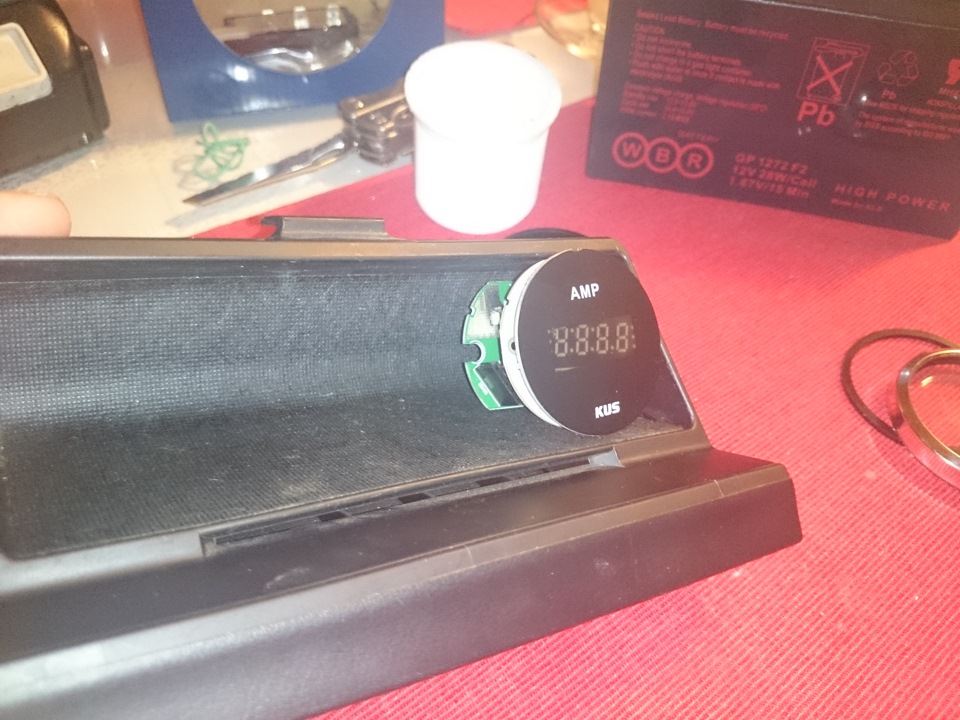

Крутил — вертел куда пристроить. Определил место — в откидывающемся кармане.

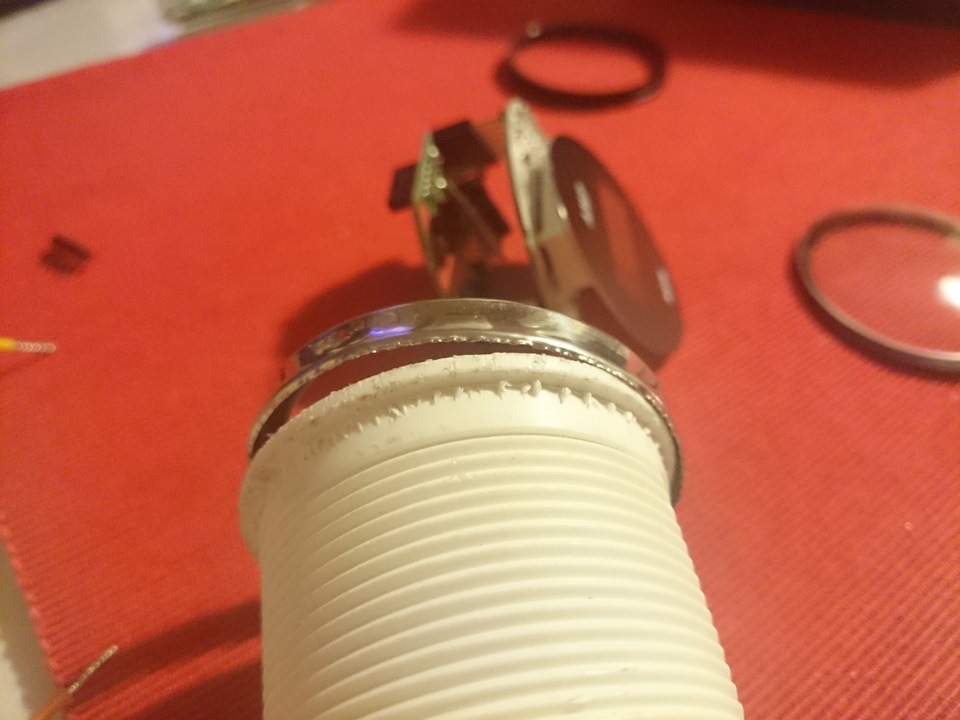

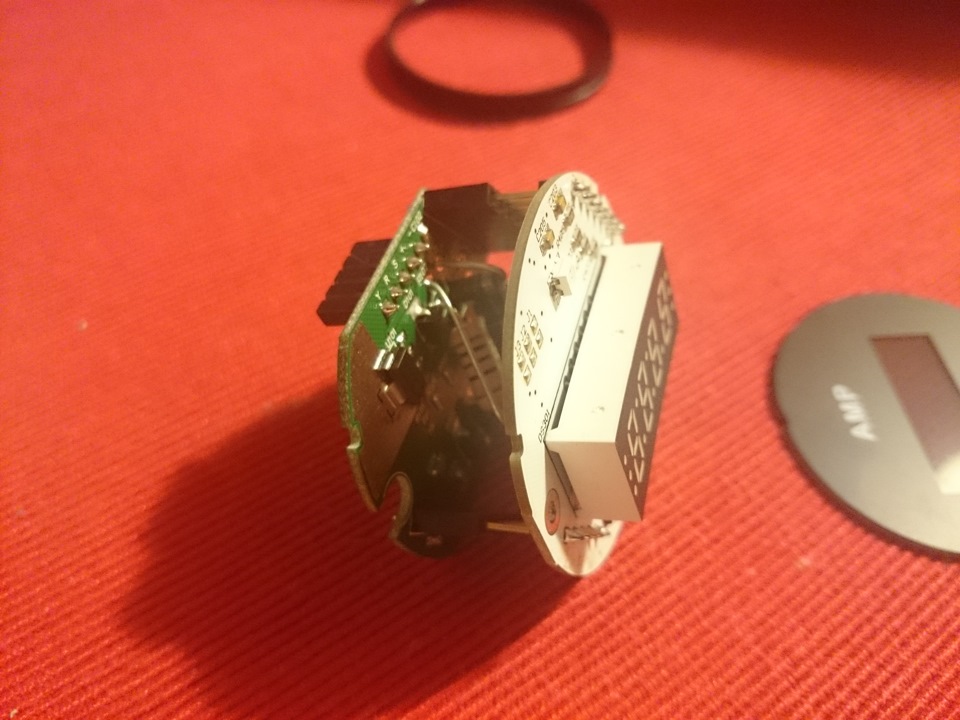

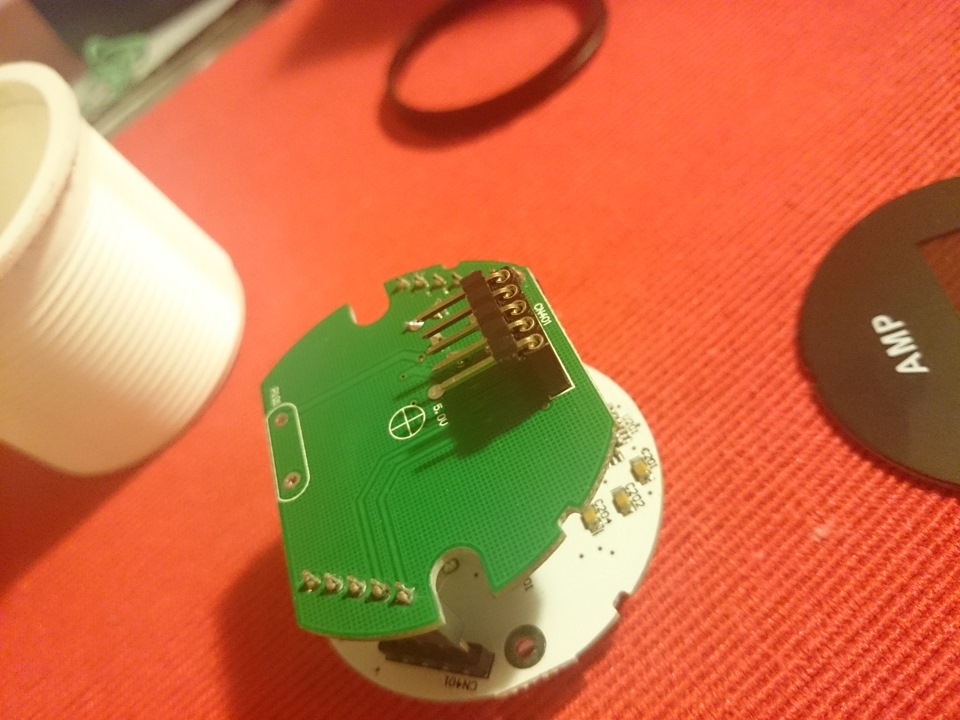

Для этого — приборчик разобран, электроника вынута из корпуса. (для разборки — развальцевать ободок. В таком виде — аккуратно входит в карман и закрывается. Для присоединения фишки сзати — приобретен доп. штекер Г-образный.
Далее — вклею в карман термопистолетом.
Comments 36
Да сколько можно это "имхо" пихать, что за хрень по русски что не хватает чего-то ?..
Для контроля АКБ полезнее амперметр, а не вольтметр.Раньше их и ставили.Не понимаю, зачем вольтметр на авто нужен?
Спасибо, хочу себе тоже приколхозить!
Вот мне интересно. А измерять ток по принципу токовых клещей ? Такое в автои ещё не придумали?
Конечно придумали
а можно примеры
www.drive2.ru/l/481224904469905665
это вот сейчас даже не рядом, я спрашивал про амперметр через трансформатор тока на постоянное подключение и вывод в салон
Хрена у него ценник)) как у акума нового)
1. Амперметру все равно в какой разрыв его поставить.
2. Есть амперметры постоянного тока с бесконтактным датчиком холла. Они дороже, но им не нужен разрыв.
Спасибо за подробный отчёт!
Имеет ли смысл ставить второй амперметр, вот по такой схеме? www.drive2.ru/l/5562018
Хочу поставить электроподогрев АКПП (поэксперементировать) — переживаю за генератор.
Да, читал этот отчет. Это пожалуй единственный вариант как подцепить китайский амперметр. Есть неск моментов.
1. Да, нужно отдельное питание как правильно написано. Т.е. преобразователь 12в в 12 в.
2. Подключение на генератор — не очень правильное — показывает только работу генератора. По моей схеме — имхо — самое правильное -показывает работу И генератора И аккумулятора.
Про электроподогрев коробки…:) — не думаешь ли поставить тен? как раньше предлагали вместо щупа в картер?:))) Это существенно вредное занятие! Получаем местный перегрев в точке контакта тена с маслом. При этом -перемешивание масла — очень медленное. Вообще — есть теплообменник масла и антифриза. А масло в коробке — специально греть имхо -нет смысла.
Я хотел спросить, имеет ли смысл поставить ДВА ампереметра: по Вашей схеме, по этой (из ссылки)?
Чтобы видеть, на сколько загружен генератор, при включении дополнительных потребителей.
У меня отключён теплообменник в коробке (стоит переходник и масляный радиатор, с термостатом). В холод (да какой холод, +3 градуса) — очень долго сама себя греет. Минут 20 до 40 градусов. Я, в качестве эксперимента, обклеил термостат акпп нагревающими элементами от курка газа снегохода (они нагреваются выше 100 град, но очень маломощные). Субъективно, с ними чуть быстрее греется коробка.
Хочу попробовать подключить в поток масла — свечи накаливания (как вот тут: www.drive2.ru/b/454642011845165115/ )
Почему не хочу обратно теплообменник? — Боюсь эмульсии, машина "летняя", зимой ездить не планирую. А летом — от него лишниее тепло коробке.
И это просто эксперимент. Хочу попробовать. (У меня вся коробка термометрами облеплена — разницу увижу :) )
Ещё хотел добавить потребителей: обогрев задних сидений, и дополнительный фен (ТЭН и что ещё -дополнительный тёплый воздух задним пассажирам). (Может "воздушная" webasto или аналог подешевле. Читаю, ищу.) Хочу холодной весной и осенью кататься без крыши, не опасаясь заморозить детей))))
имхо — достаточно одного — общего (как по моей схеме. Генератор — пока хватает его мощности — компенсирует разряд любых потребителей и еще добавляет сверх того — для зарядки АКБ. Поэтому — если заряд идёт — значит Генератор -заряжает. И мощности — достаточно. Также -очень показательно -степень заряженности АКБ. Когда АКБ подразряжен -ток зарядки 3-5 А Постепенно — снижается до 0. Значит -АКБ полностью заряжен.
Чего не могу сказать — что будет если нагрузить генератор чрезмерно. Не знаю — как будет показывать амперметр. Предполагаю — просто не будет заряда. Но это тоже будет вижно по общему амперметру.
Понял. Спасибо большое. Подорожал Ваш круглый прибор — 4 тыс. Но зато у него очень качественно и пожаробезопасно выглядит шунт. Если ничего похожего, но подешевле не найду — возьму такой.
Ещё раз спасибо за статью!
есть такой альтернативный вариант. Но он — именно в минусовую линию. И надо ставить доп обходную линию на момент запуска, иначе сгорит шунт. Это мой начальный эксперимент :)) сейчас иногда использую для проверки. www.drive2.ru/l/3434162
Цитата: <в момент пуска двигателя, ток кратковременно более 100 и даже более 200 А. Никакой шунт не выдержит>
Скажите, что может случиться с пластиной шунта, пусть даже рассчитанной на измерение в пределах 100 ампер, например, если площадь ее сечения равна или значительно больше, чем площадь сечения минусового кабеля на кузов?
Доброго дня! А 50а не мало будет? Как думаете?
Привет. Ток заряда иди разряда обычно не выше 30А. А ток пуска — через него не идёт.
А почему этот прибор установил в разрыв "+" между АКБ и потребителями в машинке, а не между геной и АКБ?
хм. не знаю…:) действовал по инструкции :)
Я собрался поставить и себе. В разрыв плюса надо. А все шунты в минус. Обидно даже.
shurik-auto
хм. не знаю…:) действовал по инструкции :)
Я так понял, что его можно поставить и между геной и плюсом АКБ — наблюдать за зарядом-разрядом АКБ. А если ставить как у тебя — то если я правильно понял — мы наблюдаем ток, который потребляют потребители (фары, музон, подогревы и т.д.). Мое ИМХО что лучше ставить между геной и АКБ, т.к. ток потребления и так можно посчитать на калькуляторе. Но прибор однозначно прикольный. Наверно тоже куплю. У меня пока для быстрых замеров есть амперметр-прищепка.
Тут разница — идеологическая :)
При такой как у меня установке — именно от АКБ в систему — я вижу общую систуацию с движением тока по сути — идёт ли зарядка или идёт разрядка. Обычно — генератор — компенсирует разряд и амперметр показывает общий положительный ток. Также можно на стоянке — видеть какой ток только разряда.
Если ставить в цепь только генератора — увидим просто ток заряда от гены к акб.
А чего стоит такой прибор и где взять…как врезал в проводку то?
vodnik.1000size.ru/amperm…Y5Mzh3U3g4N3loNWZaXzR4UTs
брал тут
шунт установить в разрыв между "+" АКБ и проводом который ко всем потребителям. Обычно от + АКБ — один провод идет на стартер, а второй — на общий пред типа 120А и далее — везде.
Написано, что диапазон + — 50А, а дальше что будет? шунт не дает просадку?
так больше и не надо. он же не измеряет стартерный ток. а только — реальный при работе машины.
У меня от акб идет общий плюс один и где то но потом разделяется на стертар…на гену…акб стоит под задним сиденьем вот и думаю)
Посмотреть по схеме. У меня — второй плюс — подходит на общий блок предов. Как раз — провод под винт.
Нарядно :-)
Меня всё гложет идея о внедрении приборов, как у тебя, в центральный воздуховод :-)
Мне — жалко затыкать штатные.
класно, как раз хочу амперметр поставить ток незнаю какой)) вольтметр уже поставил))
Не раздирай он очень красивый ищи место что бы весь впендрючить)) а место у нас море!
Гармонично будет смотреться ) видно что приборчик добротный )
стильно
