Всем Привет!
Продолжаю эксперименты с сабвуфером. Как и планировал обклеил его изнутри STP Gold. Как здорово выручают ONLINE-калькуляторы. Ввел диаметр шара (за вычетом стенок 5мм) и вот пожалуйста все данные для разметки (радиусы, длины, да все что нужно):

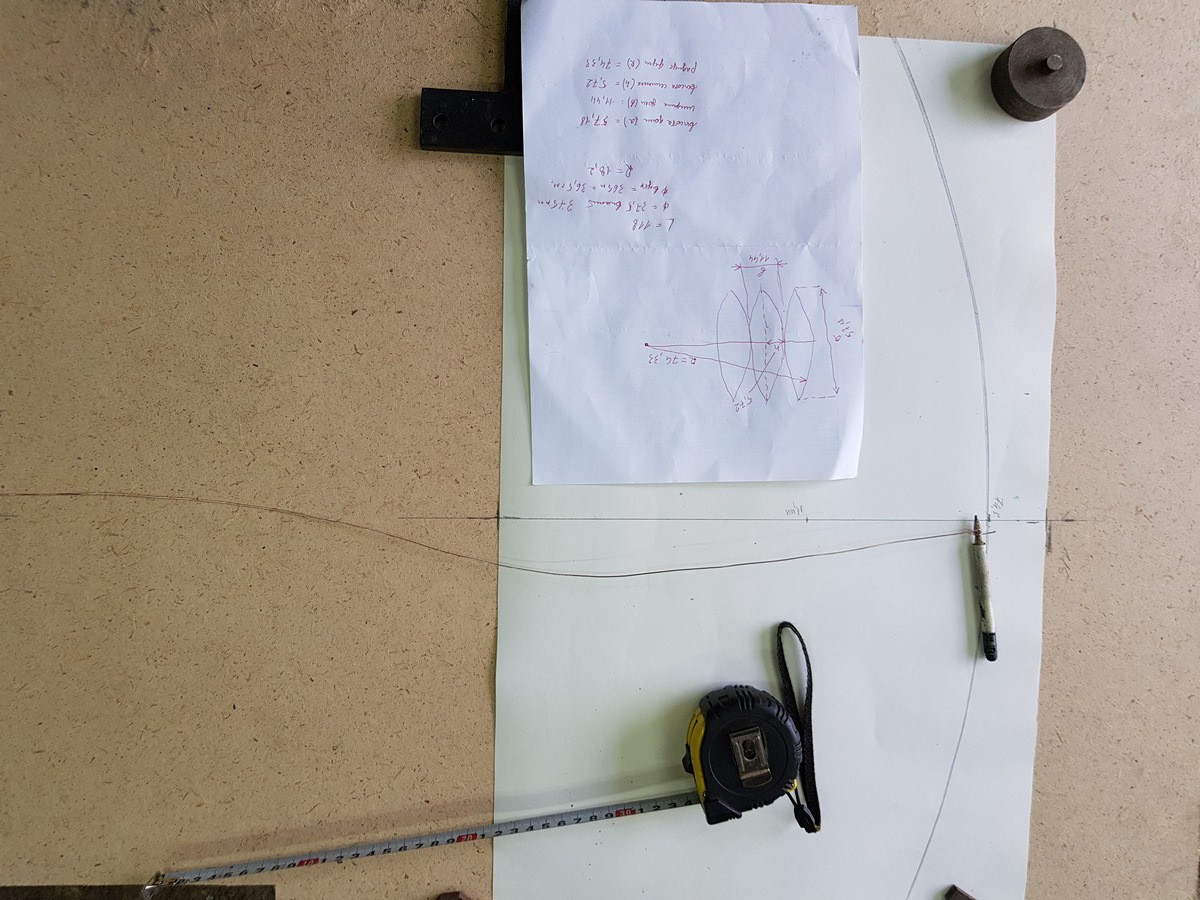

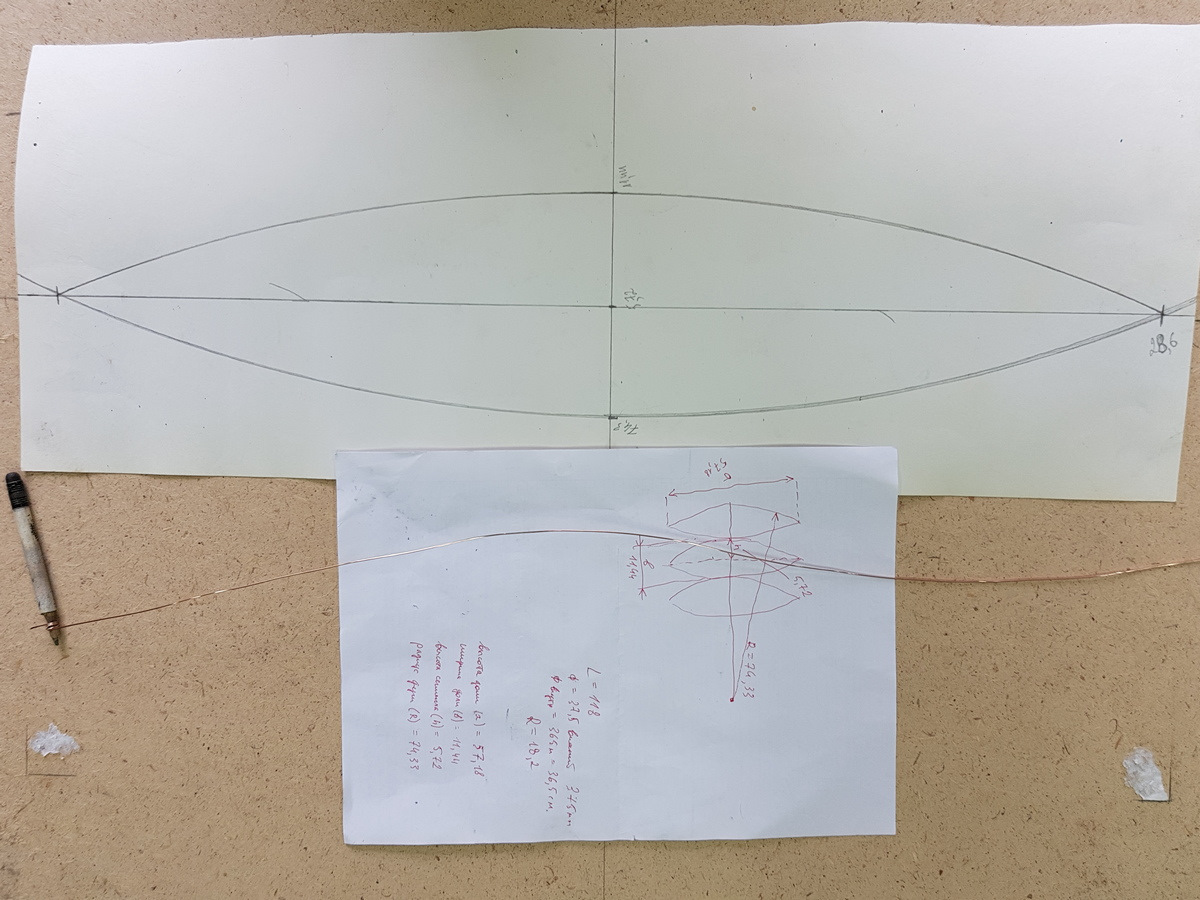

Размечаю на ватмане, получаю «дольку», по которой дальше буду нарезать STP. Кстати в калькулятор я ввел 10 «долек», получилось отлично:

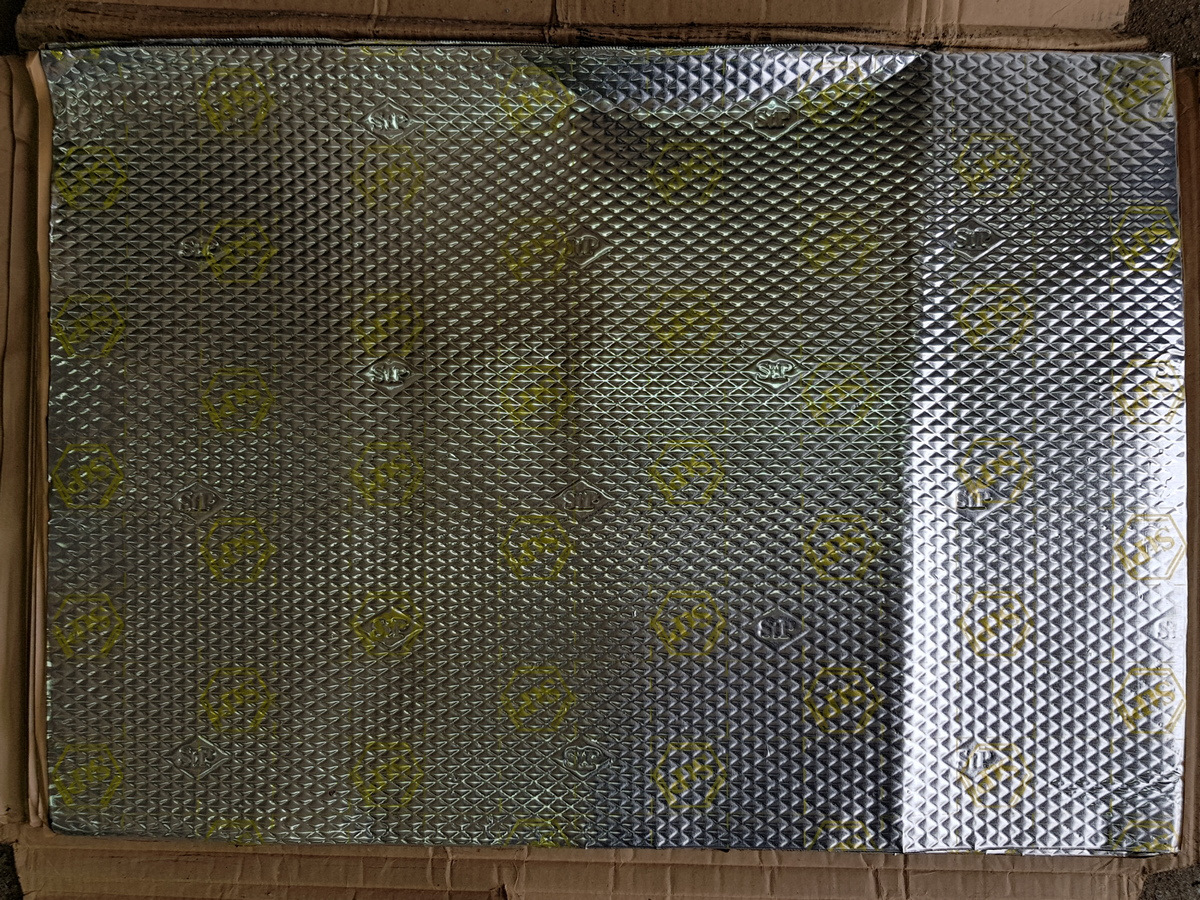

Достаем из скромных запасов листы STP Gold (их размер кстати 750х530мм, толщина 2,5мм):

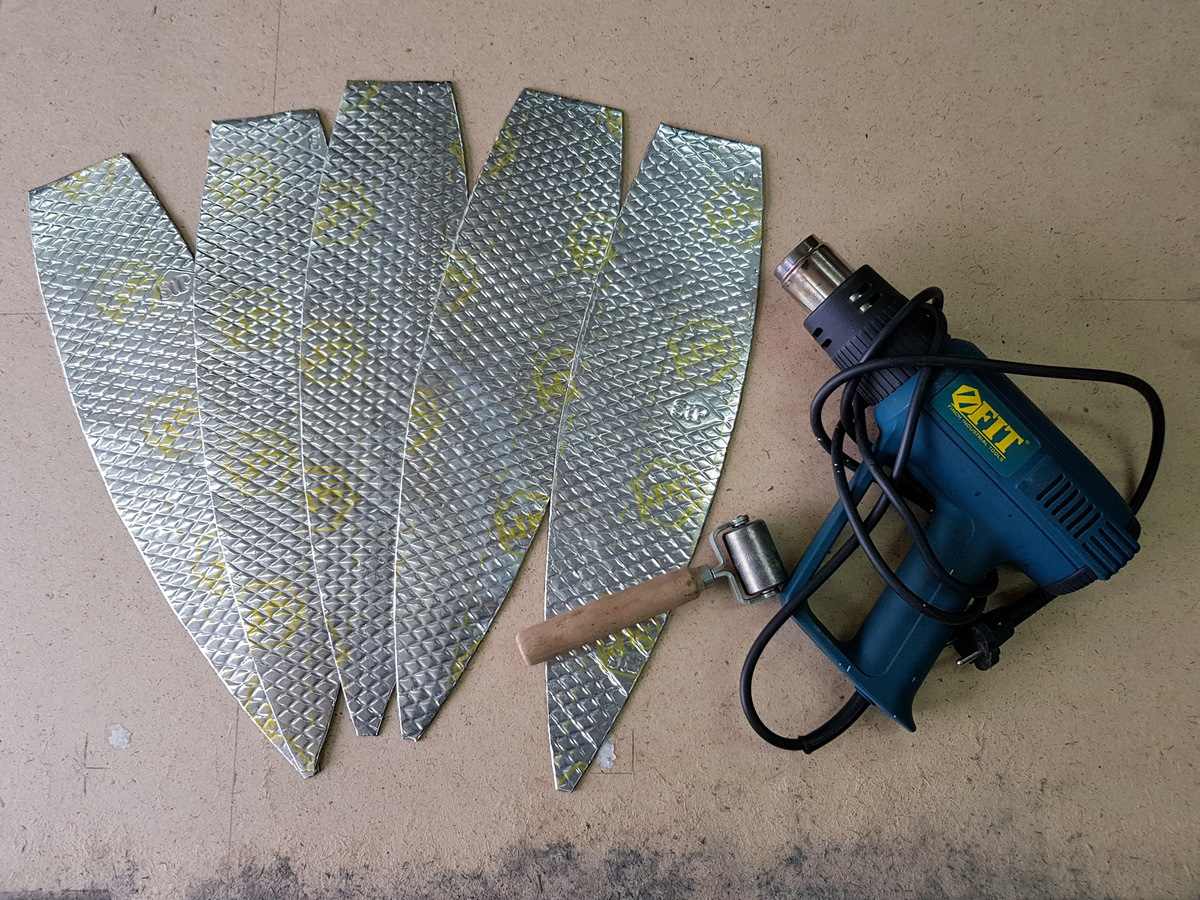

По готовому лекало нарезаю 10 «долек» (ушло почти 2 листа STP!) Готовлю строительный фен и валик раскаточный:

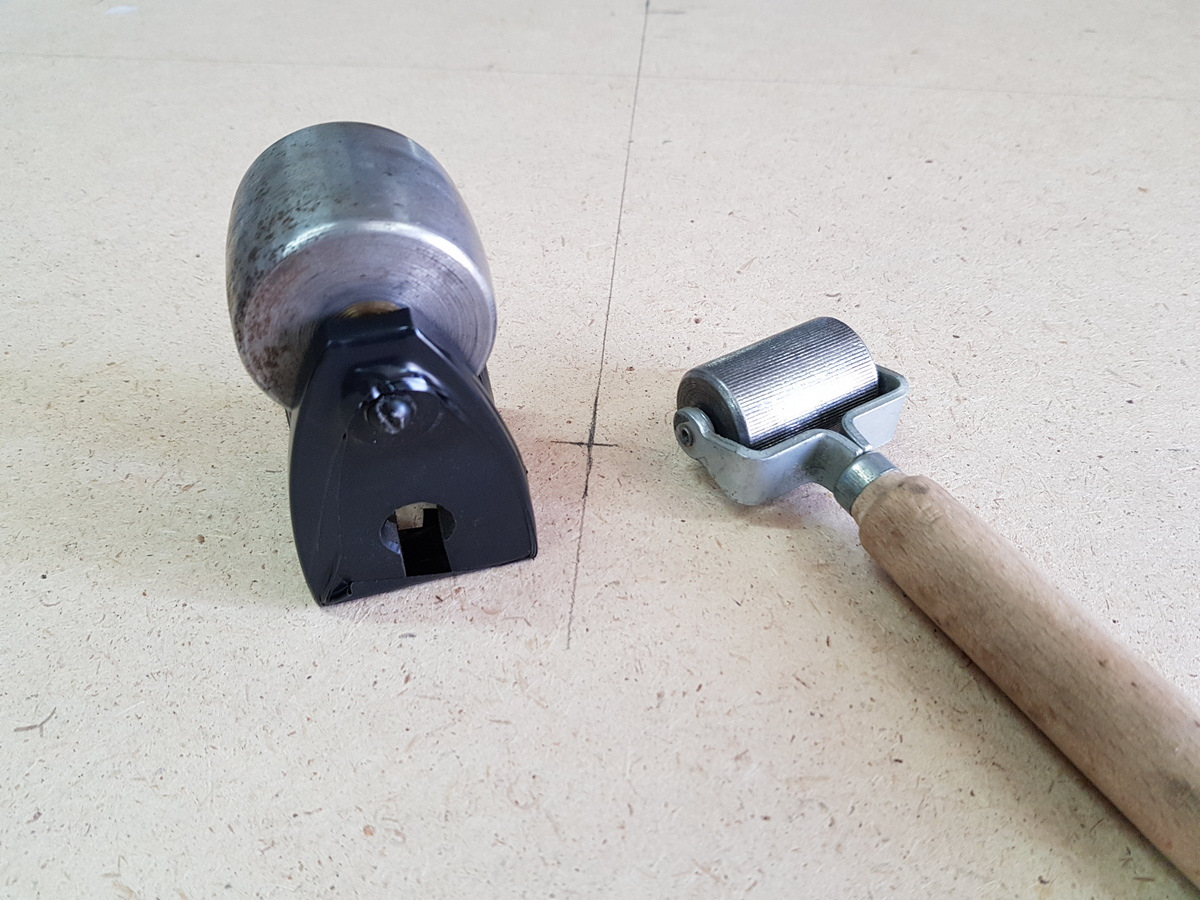

НО! У меня-то шар, а не плоскость! Не вопрос, беру ролик от «английского колеса» с минимальным радиусом, который идеально подошел к внутренней поверхности шара:

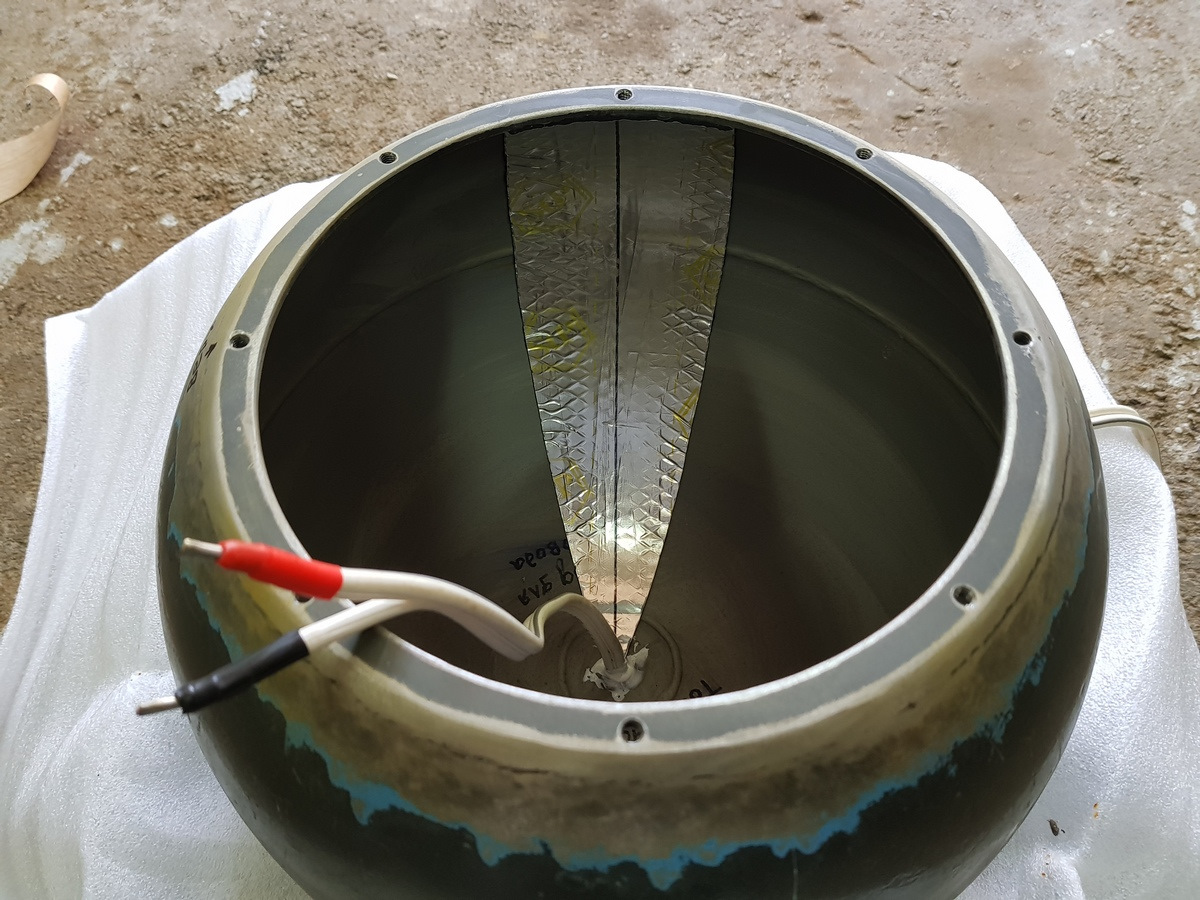

Начинаю. Прикладываю 1-ый «ломтик». Я решил просто их приклеить, а потом прогреть шар изнутри и все «обкатать» роликом. Благо все позволяет, шар металлический, нагрелся и держит температуру, нет необходимости подогревать каждый участок:
Вот видео что получилось, после наклейки 10-ти «ломтиков»:
Прогреваю шар минут 10 наверное, потом «прокатываю», еще раз прогреваю, еще раз прокатываю. В некоторых местах пришлось колоть STP шилом, поскольку образовывались небольшие пузыри, а потом я решил что во всех «ломтиках надо сделать по 2 прокола принудительно, чтобы не было пузырей:
Как видите получилось не плохо, сровнял валиком практически все насечки. Ну и звук послушайте от удара отверткой и сравните с прежним.

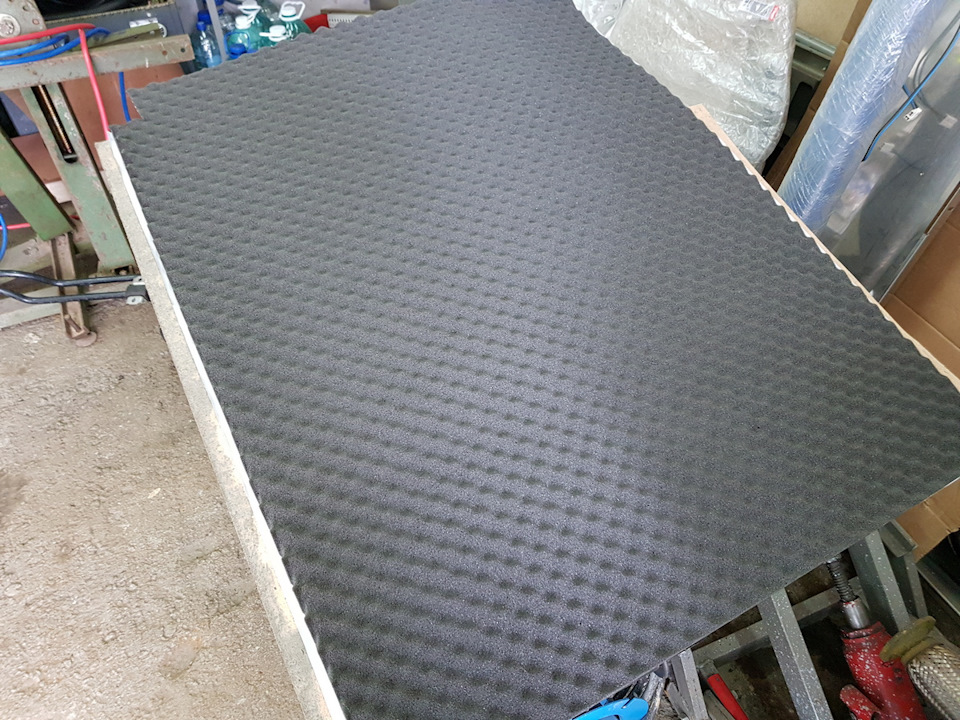

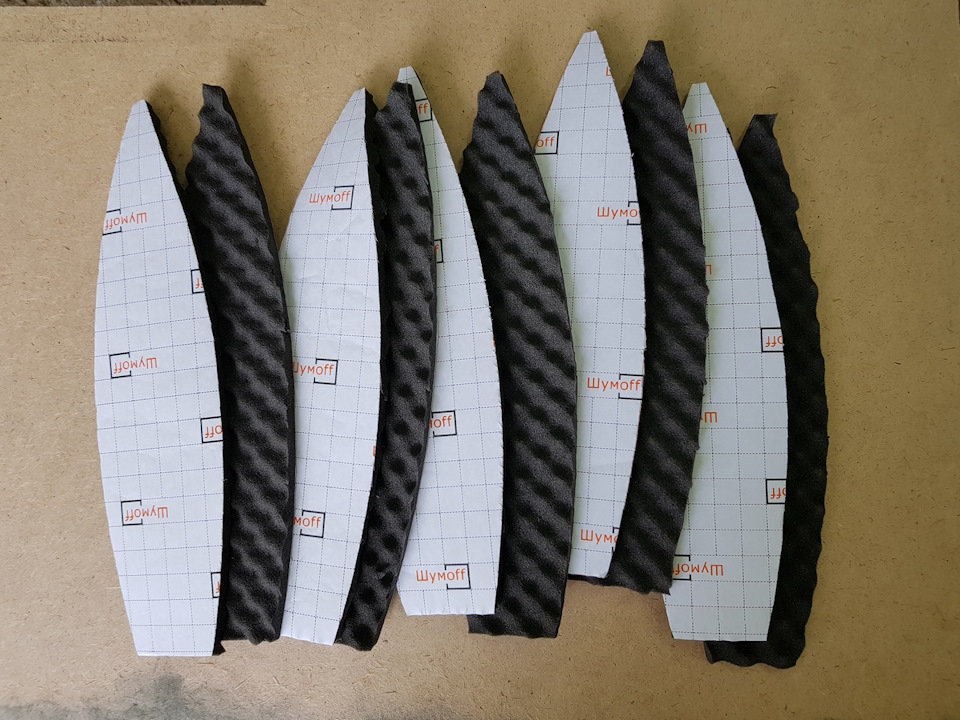

Тоже самое повторяю с «герметоном А15», раскраиваю по тому же самому лекало,
Приклеиваю, прокатываю валиком, собственно и все, смотрим видео (звук звона от отвертки в видео). Также готовлю вату (для виртуального увеличения объема корпуса):

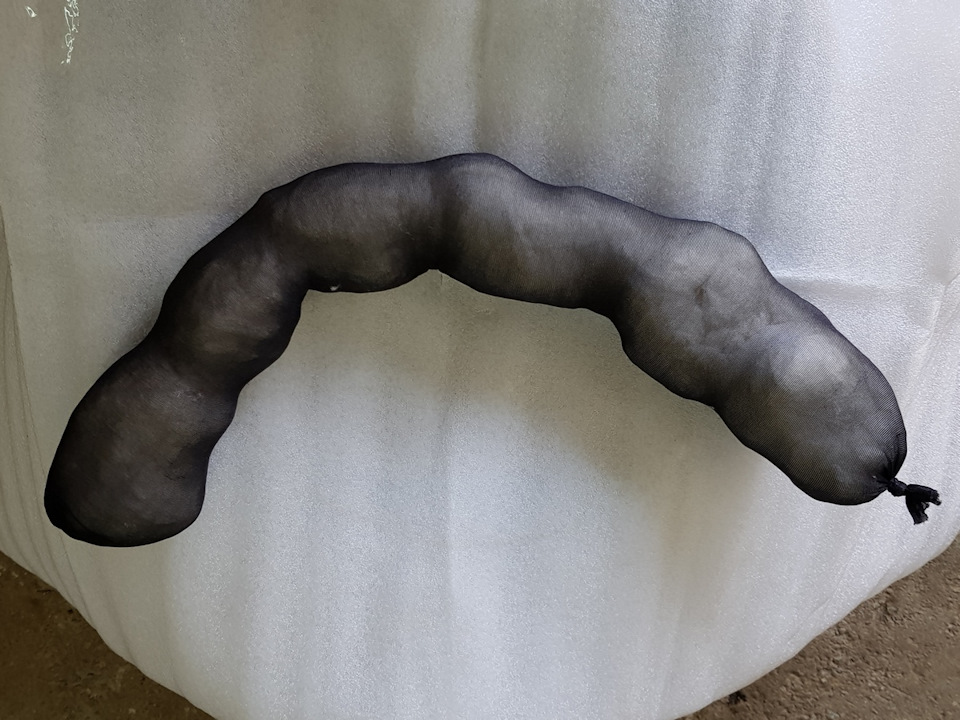

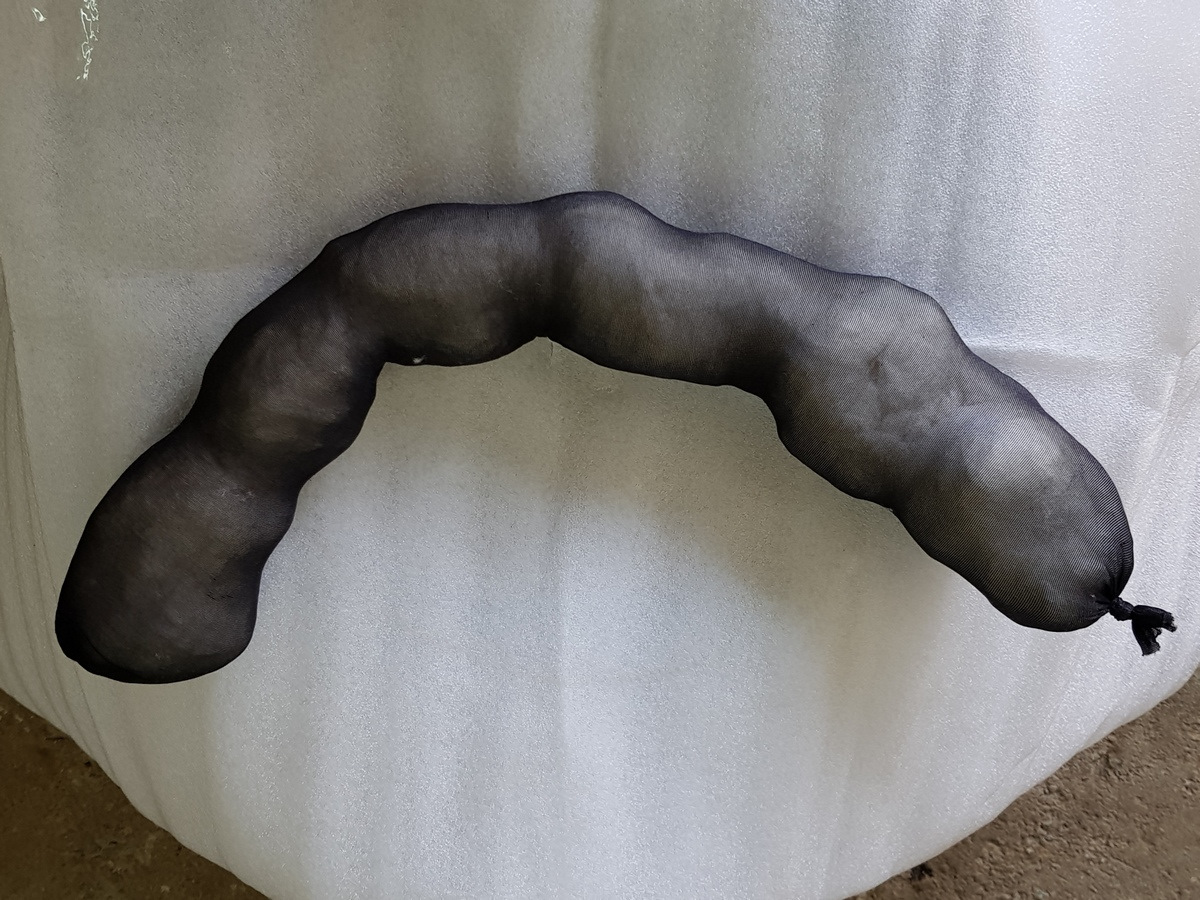

Дальше готовлю вату, наполняю ей чулок, который получил от жены. Дальше будет страшно, слабонервным не смотреть! что получилось, точнее на что похоже, можно только догадываться! :))))

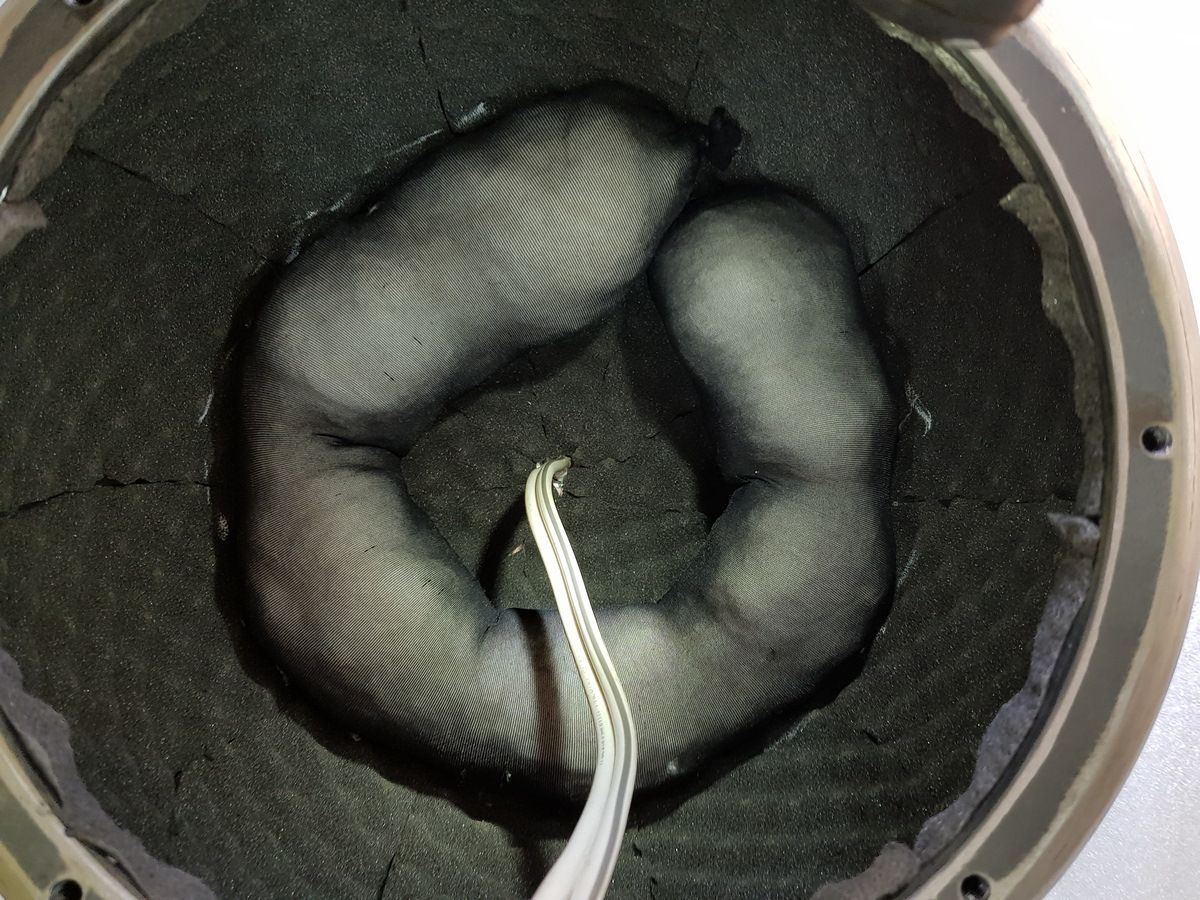

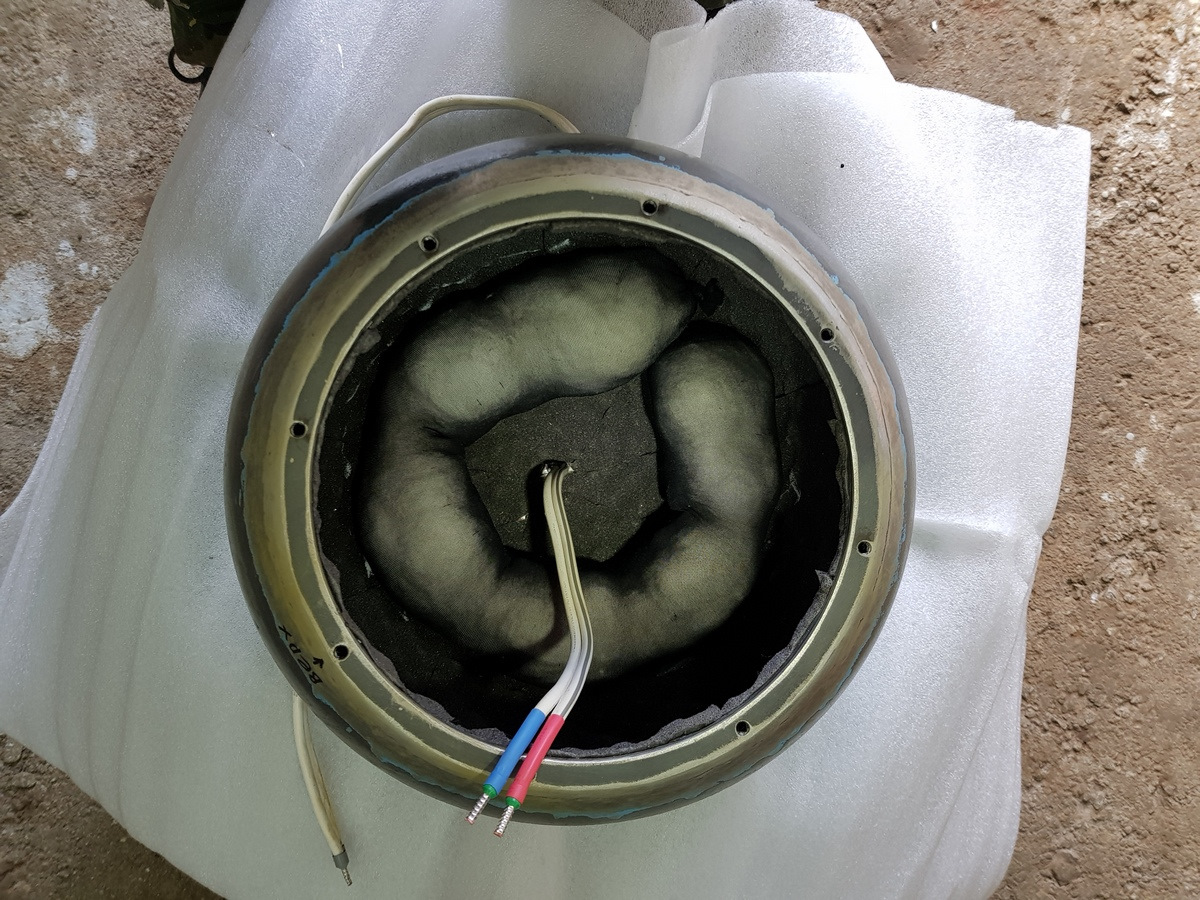

Закладываю все это (не знаю как назвать!), внутрь шара, предварительно проведя силиконовым клеем окружность где чулок соприкоснется с герметоном:
Все собрал как и положено, кроме одного, самого важного! Сделал себе место для прослушки. Это только малая часть что прислал мне МАСТЕР НИКОЛАЙ из РОСТОВА-НА-ДОНУ nick307, а прислал он мне ВЕСЬ! интерьер (еще и кожи метра 4 квадратных осталось, они пойдут на панель где колена ног, так выражусь!). Все что в запакованных тюках это интерьер «Волчонка», специально его не открывал, чтобы продлить удовольствие, да и не запачкать текущими работами:
Смотрим видео с новым рабочим местом:
Ради интереса, включил один канал саба на той же композиции. Понять что-либо сложно.
Ну а чего особенного ждать! Саб стоит не на «своем» месте», его настройки (частоты среза, фазы, угол наклона, разворот) никто не настраивал. Все это будет сделано «по месту», есть у меня один Очень хороший настройщик аудио (Алексей Корольков), он мне обязательно поможет с окончательными настойками.
Ради интереса развернул саб в обратную сторону, мне кажется стал играть лучше, к тому же это будет его естественное положение, он будет направлен в заднюю часть автомобиля, чтобы не было прямого «отражающего» препятствия, т.е. предварительно головка саба будет «смотреть» в стык верхней части заднего стекла и крыши:
ВЫВОД ОДИН: Я ОСТАВЛЯЮ КОРПУС САБВУФЕРА ИЗ МЕТАЛЛИЧЕСКОГО ШАРА, МЕНЯ ОН ПОЛНОСТЬЮ УСТРАИВАЕТ!
Еще добавлю важное, снаружи шар краситься не будет! А будет обклеен кожей (салонной синей), это еще немного уберет внешние резонансы корпуса саба!
Всем пока! Что буду делать завтра, еще не решил!
Comments 39
не понял для чего нужна вата
Тепло, шумо изоляция, не впитывает влагу, рай для меломана,
Все конечно здорово, но должен быть выход для резонирующих часто. Одной проклейкой и колбасой в чулке не избавиться от паразитных частот! Конечно портить не хочется, но ради эксперимента чтоит сделать другой вариант и с дырками. Высверлить аккуратно в виде волчка например и оценить звучание.

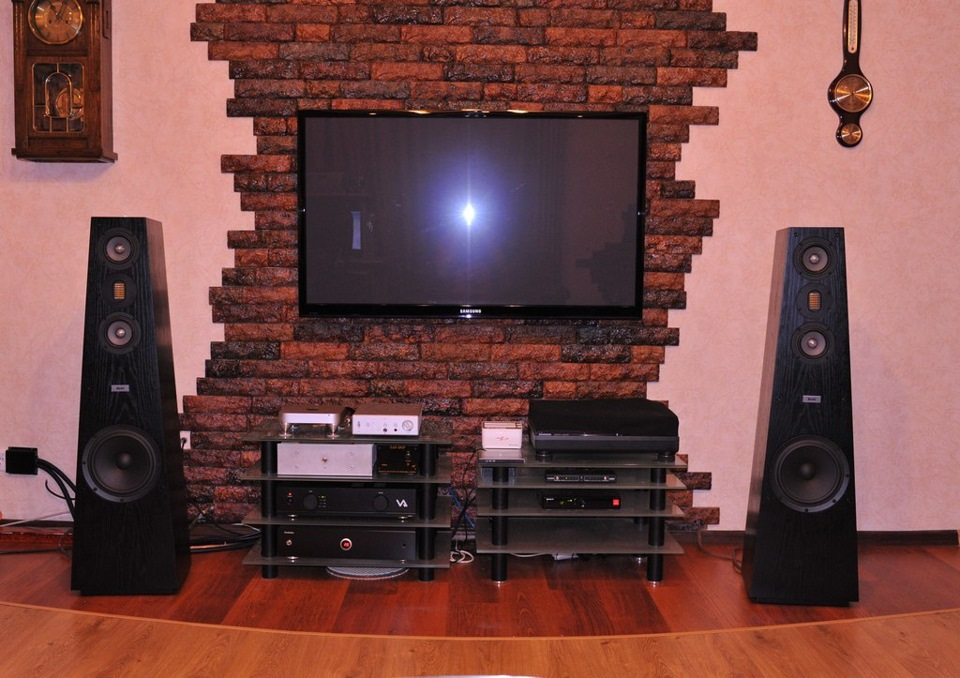

Фазоинвертор исключается напрочь, я немного соображаю в этом. Свой домашний сетап я собирал 3 года, чего только не перепробовал, ФИ никогда не поставлю. Мой домашний сетап без ФИ
