Наконец-то дошли руки до видеорегистратора. Очень напрягал меня болтающийся провод, идущий в гнездо прикуривателя. Идея с протягиванием шнура под обшивкой стоек и т.д. меня не устраивала, т.к. все-равно гнездо прикуривателя будет занято. Решил запитать регистратор от плафона освещения салона. Прикупил все необходимое и за дело.
Модуль-преобразователь ЗДЕСЬ

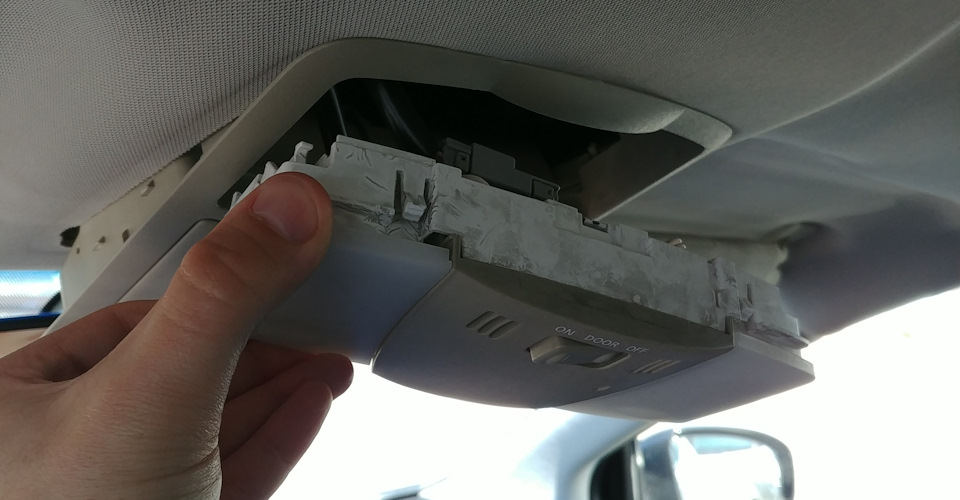

Снять плафон оказалось тяжелой задачей, никак не поддавался. Я уж подумал, что он вообще не снимается. Пришлось приложить немало силы и все-таки я его победил.
Прокусывающими зажимами подключился к "+" и "-" серой фишки, собрал все обратно. Но рано я радовался. Когда машину завел, регистратор включился — все норм. А вот когда заглушил, он не выключался. То есть питание идет постоянно. Это меня не устраивало. Регистратор должен выключаться с остановкой двигателя.
Тогда решил запитать напрямую (без блока) с фишки на 5V. Регистратор также включался при запуске и, О ЧУДО, выключался спустя 1,5 минуты после остановки двигателя. Обрадовался я, все собрал и счастливый отправился домой.
Утром обратил внимание, что регистратор не работает… Оказалось, что у него сел аккумулятор, а зарядка не шла, тока не хватало. Беда…
Обратился к знакомому, подумали с ним и все-таки нашли решение.
В итоге имеем: при запуске двигателя автоматом включается видеорегистратор, когда глушим — по истечении 1,5 минуты он выключается.
