Поменял штатную акустику

После того как я смастерил прошлым летом сабвуфер стелс, меня никак не покидала идея поменять штатную акустику. К слову, я не какой ни будь там меломан или ценитель наичистейшего правильного звучания и я не готов тратить большое количество времени и денег на выстраивание супер-пупер системы. На всех своих машинах всегда довольствовался штатной музыкой. Ну максимум — менял магнитолу и ставил сабвуфер. Ну шумка дверей еще тоже влияет на звук. Тоже делал. Динамики не менял никогда. А на этой машине, вот решил заморочиться. Но заморочиться лайтово. Для понимания надо оно или нет.
Всю зиму вынашивал идею по замене и с приближением весеннего тепла созрел окончательно. При изучении вопроса решил для себя однозначно реализовывать наипростейшую замену с использованием штатной проводки и фишек. Что бы ничего не резать, пилить, отламывать, переделывать и т.п. В идеале — простая замена динамиков и твитеров. Вынимаешь штатные — вставляешь новые получше. И не большой бюджет на это все. Не хотелось потратить деньги, а получить дырку от бублика.
Поизучав тему выяснил, что на рынке есть предложения для Тигуана подобного формата. Многие про них знают. Напишу для тех кто не знает. Значит первое — это замена штатной акустики на комплект Dynaudio. Второй — это замена на специальный комплект от Eton и еще я нашел вариант от Focal.
От первого варианта я отказался почти сразу. ) Почитав про установку, понял, что это не тот вариант, что я хотел. О лайтовости речи нет совсем. Динамики, твитеры, проводка, усилитель, сабвуфер… аааа… В голове сразу начали кружить страшные картины. )))
Второй вариант — это то что мне нужно однозначно. Комплект встает болт он. Фишка в фишку. Проводка не страдает совсем. Откручиваешь штатные динамики и твитеры, на их место ставишь новые хорошие. Усилителя никакого не надо. Прям то, что я хочу — подумал я. Пока не начал смотреть цены.)
Значит, что я нарыл в итоге (цена самая низкая какую нашел):
Eton UG VW Tiguan FOV — так называется комплект динамиков и твитеров на передние двери (15 000 р)
Eton UG VW Passat T 3C / Tiguan R 2.2 — так называется комплект динамиков и твитеров на задние двери (11 500 р)
Focal Integration IC 165VW — так называется комплект динамиков и твитеров на задние двери (10 000 р) Но они двух полосные, а не компонентные, но тем не менее на сайте Focal написано, что ставить их можно и в Тигуан. Можно и можно. Им виднее в общем. )))
Может еще есть конечно что то еще. Но я больше ничего не нарыл.
Сложив ценники стало понятно, что сумма выходит 25 000 — 27 000 р. Плюс доставка… Ну честно скажу, я на такое не был готов. Идея по замене акустики резко начала терять свою привлекательность. Прямо с первого места, по очередности реализации плюшек в авто, переместилась в бесконечность. ) Но к счастью я во время одумался и начал перебирать варианты. Почитав, поизучав, подумав уже как следует.) В итоге пришел к третьему варианту.
Значит, что делаю — план А:
1. Подбираю компонентную акустику с параметрами близкими к штатной,
2. Делаю проставочные кольца для подобранных динамиков,
3. Вынимаю штатные динамики на их место приделываю новые динамики через кольца,
4. Срезаю фишки со штатной проводки. Приделываю к установленным новым динамикам и твитерам.
5. На все про все не больше 10 000 р.
На случай, если не понравится звучание — план Б:
1. Подбираю усилитель под сидение,
2. Тяну новую проводку от усилителя к уже установленным динамикам,
3. Возвращаю срезанные фишки на место. Хоть они и не нужны, но Дзен надо восстановить.)
4. На все про все не больше 10 000 р.
Сложив ценники стало понятно, что сумма выходит уже более лояльная — до 20 000 р.
Возни конечно больше. Это понятно. Но я до конца надеялся, что до плана Б не дойдет и ценник остановится на отметке 10 000 р. В общем на том и порешил.
Дальше начался поиск динамиков. Свой выбор остановил на Focal. А именно Focal Auditor RSE-165. И в передние двери и в задние. На драйве есть про них статья — Самый младший из Focal. Тест акустических систем Focal Auditor RSE-165 . Кстати.
Поискал по интернет-магазинам, заказал. С доставкой обошлись они мне (два набора) в 8 800 р. При открытии коробок внутри каждой обнаружил — два динамика, два твитера, два кроссовера, сетки на динамики, двухсторонний скотч для кроссоверов и куча разнообразных винтиков-шурупчиков. Внешне выглядят вполне достойно. Лучше штатных однозначно. )
После того как купил динамики, начал думать из чего делать кольца. Вариант нарисовывался в принципе не затратный и вполне реализуемый. Все как у всех. Пилим фанеру, МДФ, ДСП. т.д. и .т.п. Делаем кольца из пиломатериалов в общем. Еще вариант который я вполне серьезно продумывал — это сделать металлические кольца. Благо инженерное образование и постоянная рабочая занятость в сфере промышленности и машиностроения позволяют реализовать такой вариант изготовления колец с легкостью. ))) Даже успел накидать несколько вариантов в КОМПАСЕ. Но случилось — НО.

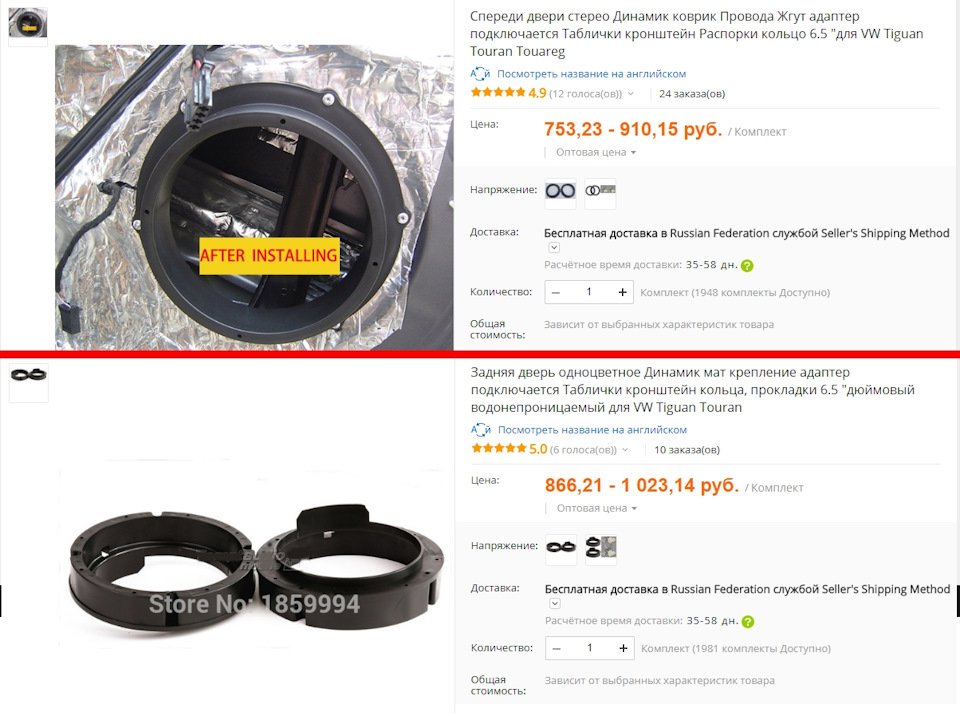

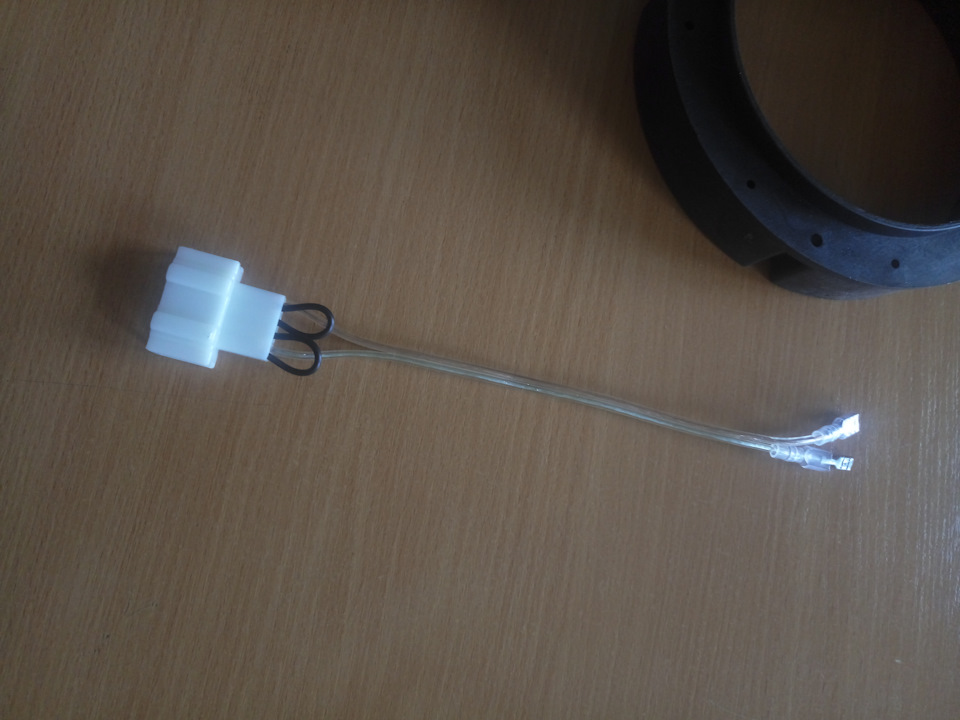

Не знаю провидение это или просто стечение обстоятельств. Но почему то мне стойко захотелось полазить на Али и поискать у китайцев подобные проставочные кольца. Там же очень много всего, наверняка и кольца тоже есть. Подумал я. И черт возьми, был прав! Причем очень даже не зря я туда полез. Оказывается у них в продаже имеются кольца прямо для Тигуана. Пластиковые. На перед свои, на зад свои. Причем именно кольца переходники, именно на тот размер динамиков, что я купил. И даже можно их купить в комплекте с фишкой для подключения к шатаной проводке. Вот так да! Бинго!

Ну что. Срочно заказываем вместе с фишками! В описании товара есть чертежи с размерами. Вроде все подходит, исходя из информации которую я нарыл к этому времени, дела обстоят именно так. В общих словах все это хозяйство встает болт он. И в них вставляются динамики именно 6,5 дюма (165 мм). То что мне надо. Естественно я их заказал. По цене вышли 1500 р, за все. Было 8 лет Алиэкспресс или что то там такое. Забыл. Ну в общем были массовые скидки на все.)

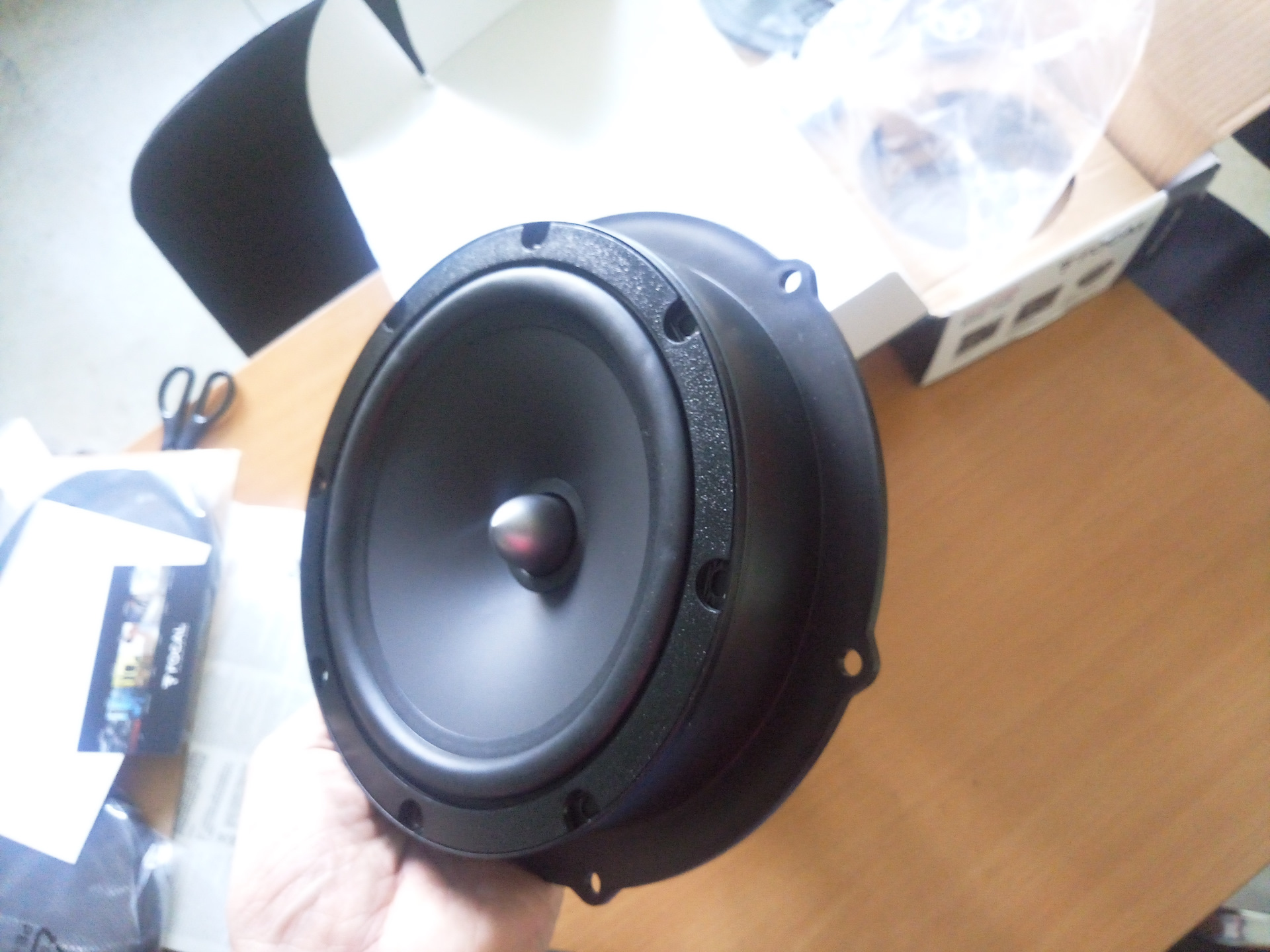

Развернув посылку, обнаружил в них кольца. Качество исполнения очень достойное. Прямо вообще. Толстый пластик, никаких заусенцев. Тяжеленькие такие. Качественная вещь ни дать ни взять. Сразу захотелось примерить в них динамики. )

Ну, что. Покупкой я остался доволен. Вид у колец прям как у ОЕМ деталей. И конечно я очень обрадовался моменту, что теперь мне не надо ничего самому мастерить. В смысле мастерить кольца. )

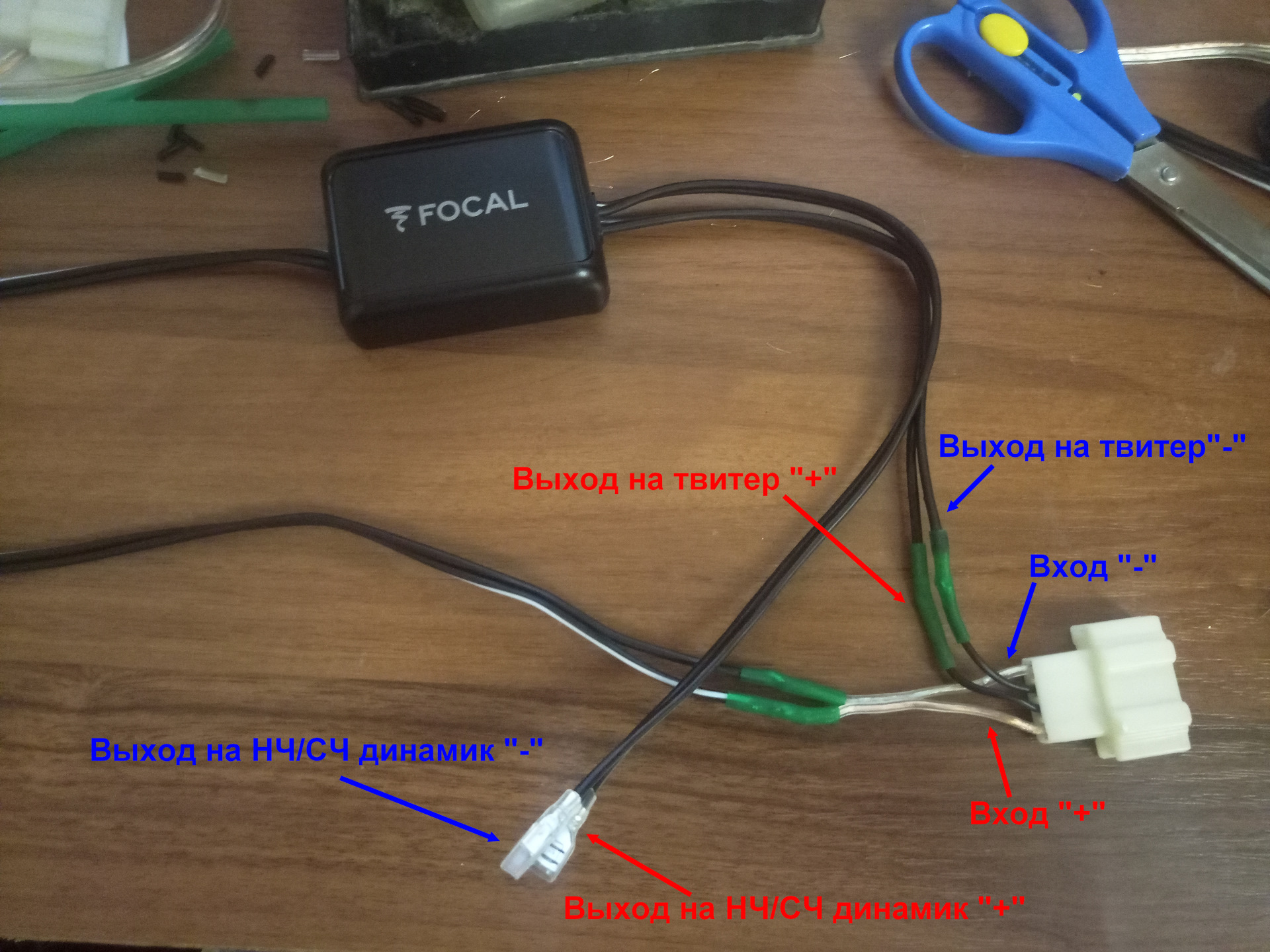

Дальше, перед тем как нести это счастье в машину для установки, я решил при колхозить китайские фишки к кроссоверам. Для этого мне понадобился паяльник, ножницы, термоусадка и руки умеющие более менее паять. )

Ну что подготовка закончилась. Можно снимать обшивку с дверей и штатные динамики. Перед тем как ставить кольца, на торец каждого наклеил антишум.

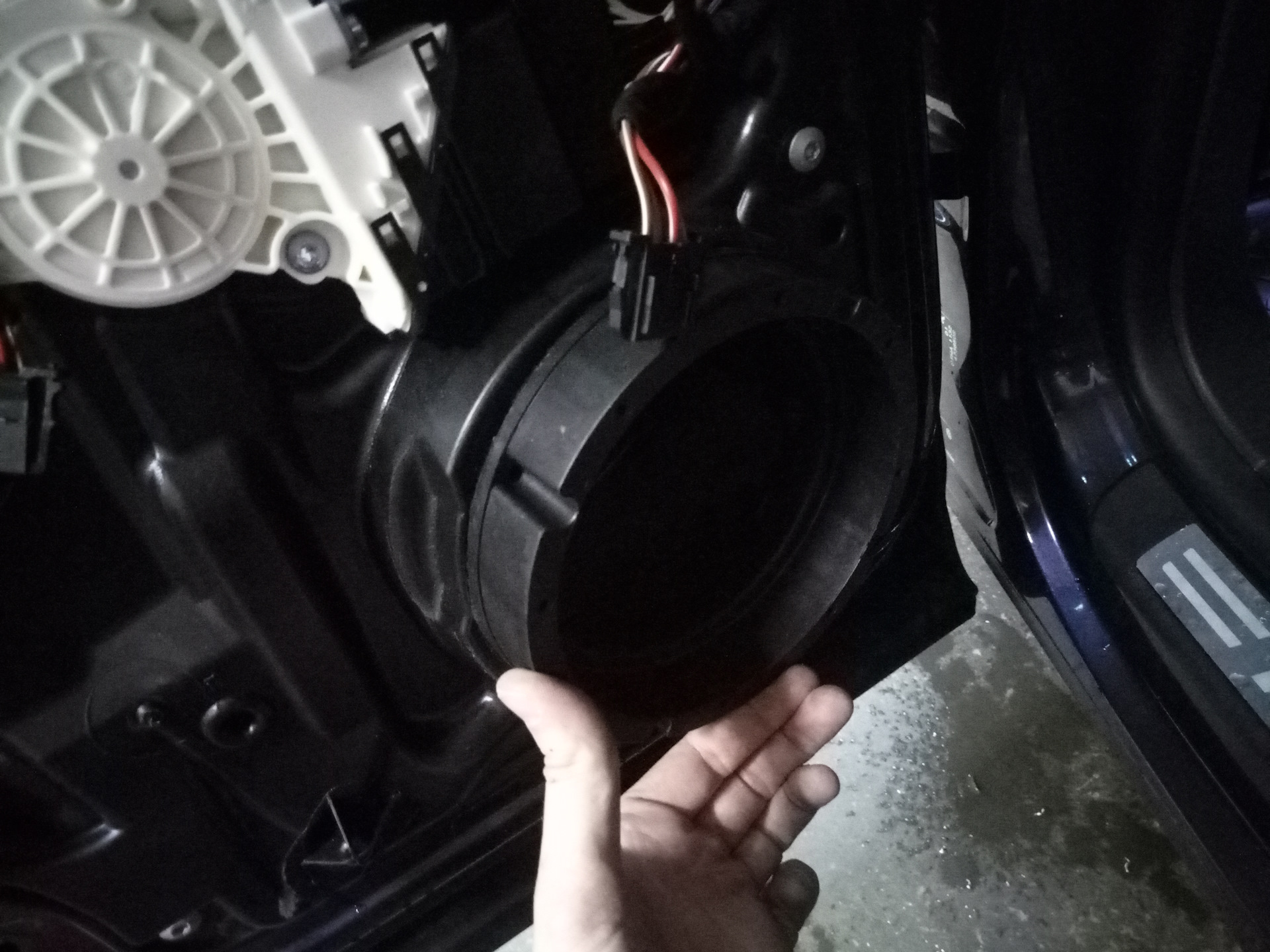

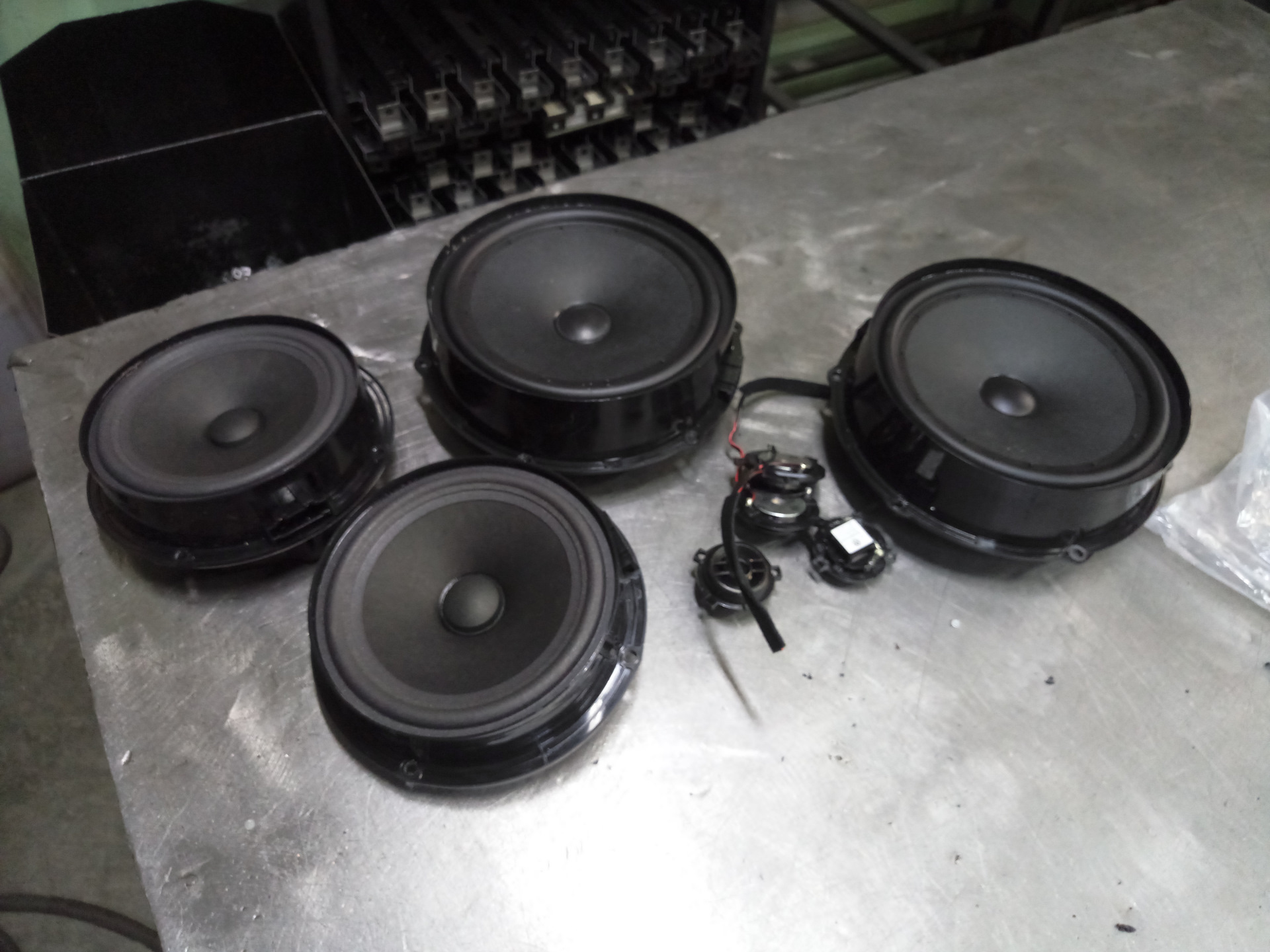

Наконец то дело дошло до инсталляции. ) Снял обшивку. Вынул фишки из штатных динамиков. Высверлил заклепки которые держат динамики. В передних 6 заклепок, в задних 4. Нужно сверло по металлу с диаметром 4,5-5 мм. Выдернул жопки от заклепок которые не хотели до конца высверливаться. Примерил кольца.

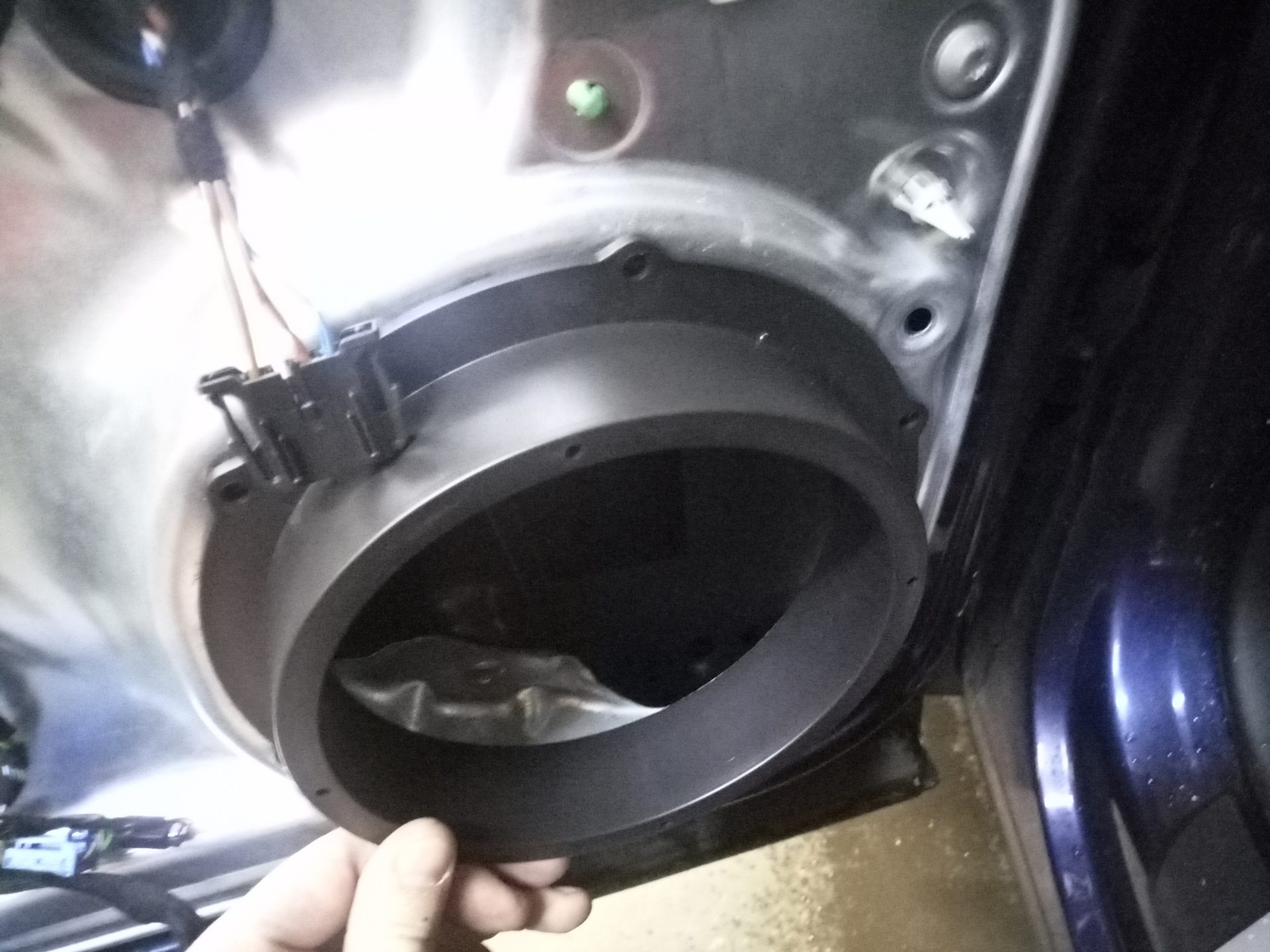

Отверстия для заклепок в щите двери и на кольцах совпадают. Ну не точь в точь. Может какие то десятки гуляют, но это не критично. )

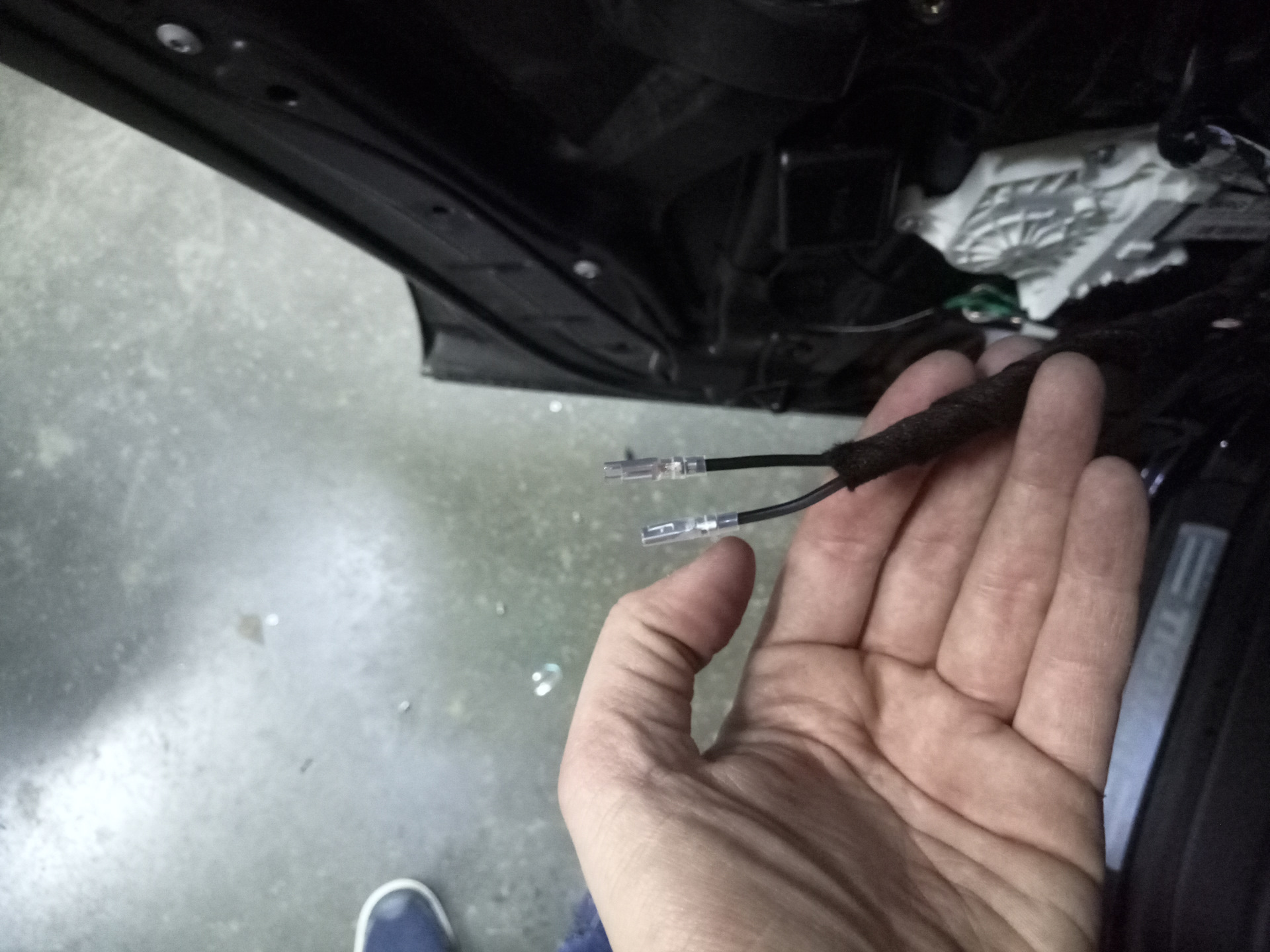

Дальше я решил изучить проводку и понять правильно ли я припаял кроссоверы к китайским фишкам. Выяснил, что не правильно. ) Нужно перепиновать китайские фишки.

Наконец то дошло дело до динамиков. Ставим сначала передние. Для этого нужен клепальник для вытяжных заклепок и сами заклепки. Я взял 4,8х10. На две двери нужно 12 штук. Перед тем как клепать обнаружил что провод для динамика нужно как то просунуть через кольцо. На передних никаких отверстий для этого нет, а вот на задних как раз есть. Что то китайцы не доглядели. Ну не беда.

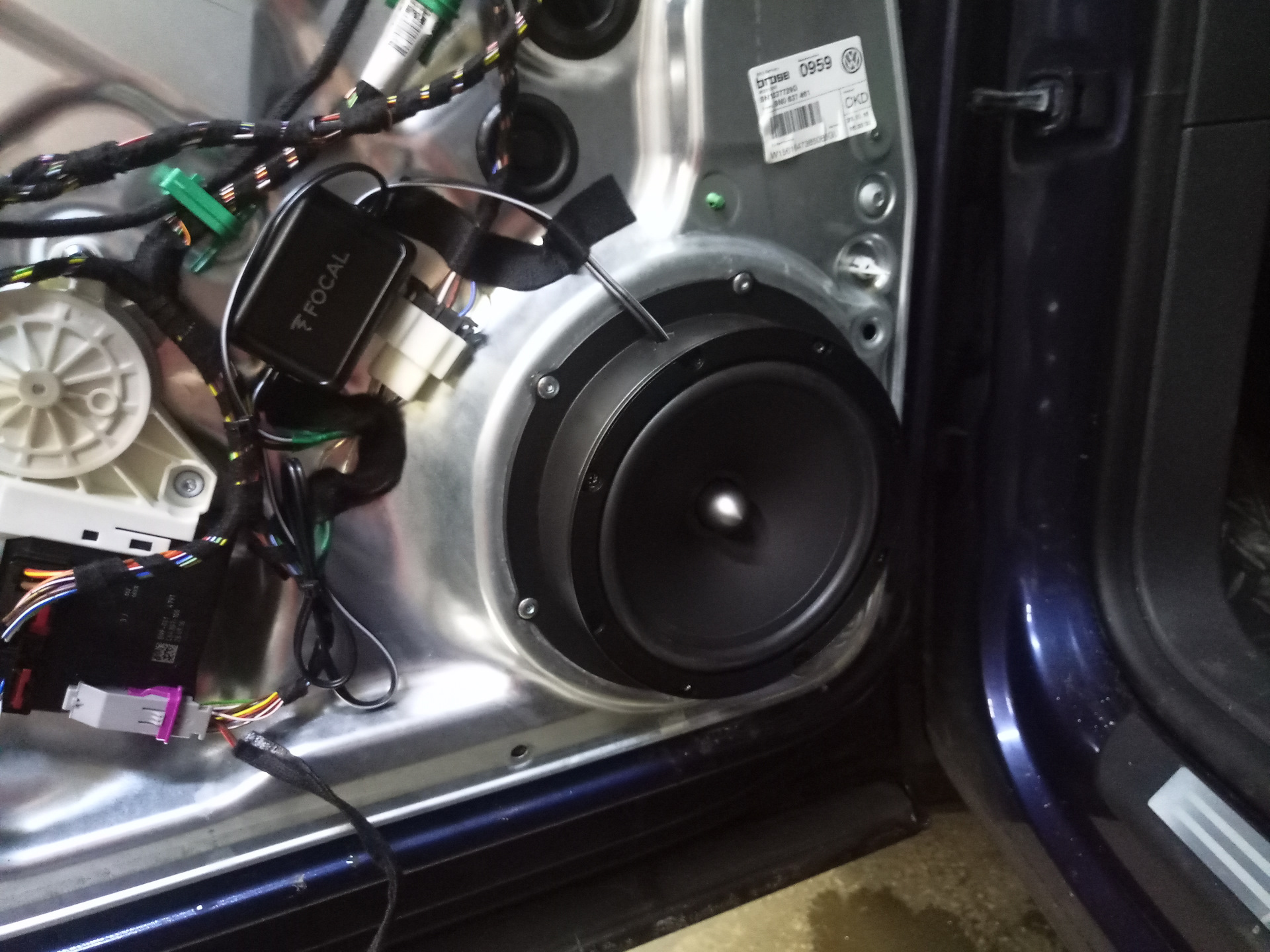

Приклепал в общем кольца на место. Надел концы проводов на динамик и прикрутил его на кольцо саморезами из комплекта. Отверстие которое просверлил под провода залил термоклеем. Кроссовер прилепил рядом на скотч. Вставил фишку.

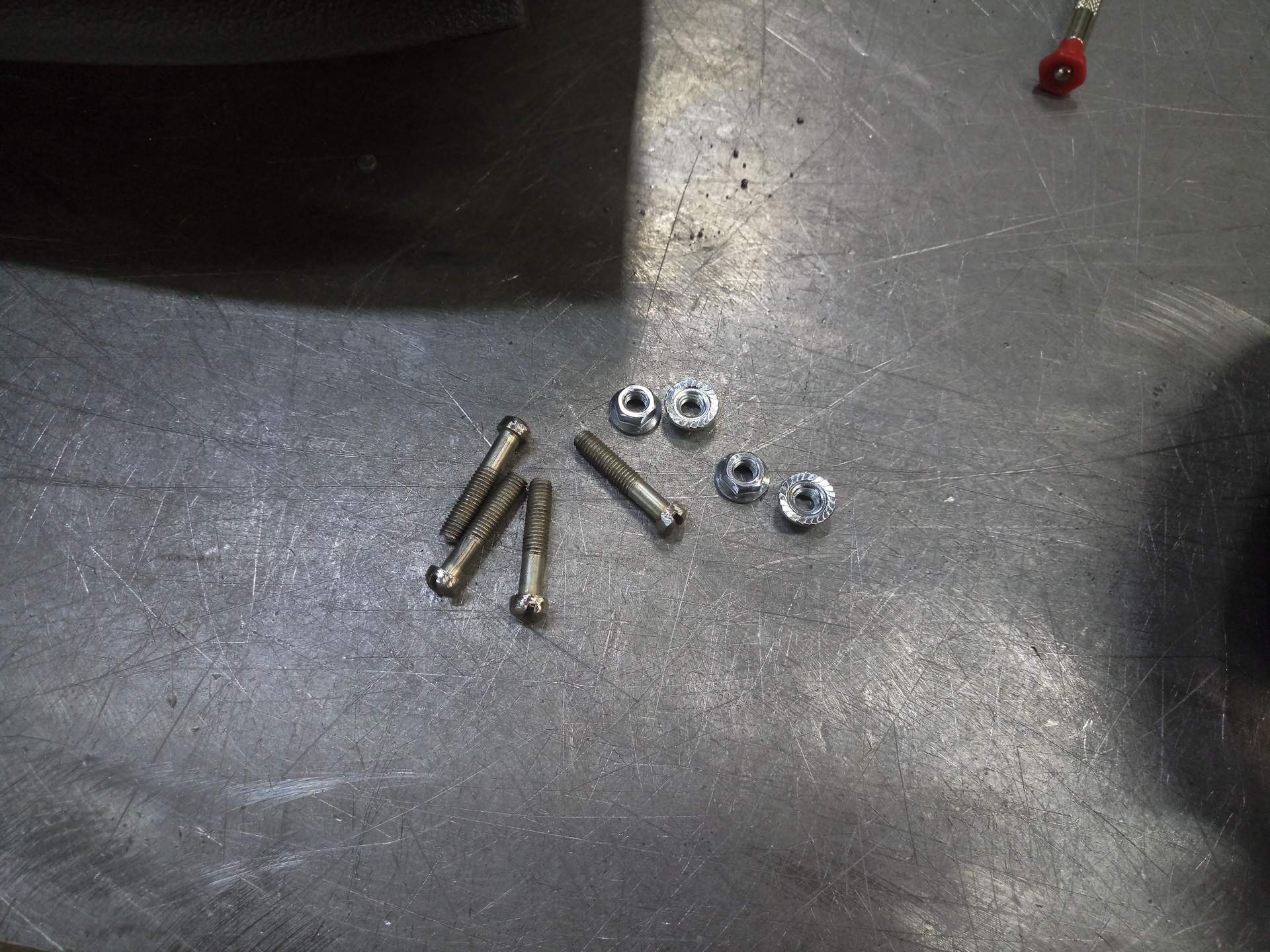

Ставим задние. При осмотре колец обнаружил, что клепальник не залазит и приклепать их не получится. Нужны какие то винты или тип того. Порылся по сусекам и нашел у себя винты 5х25 и гайки с фланцем к ним.
Для того чтобы они залезли в кольца, шляпки винтов пришлось слегка подточить по диаметру. В итоге нужно 8 винтов и 8 гаек.

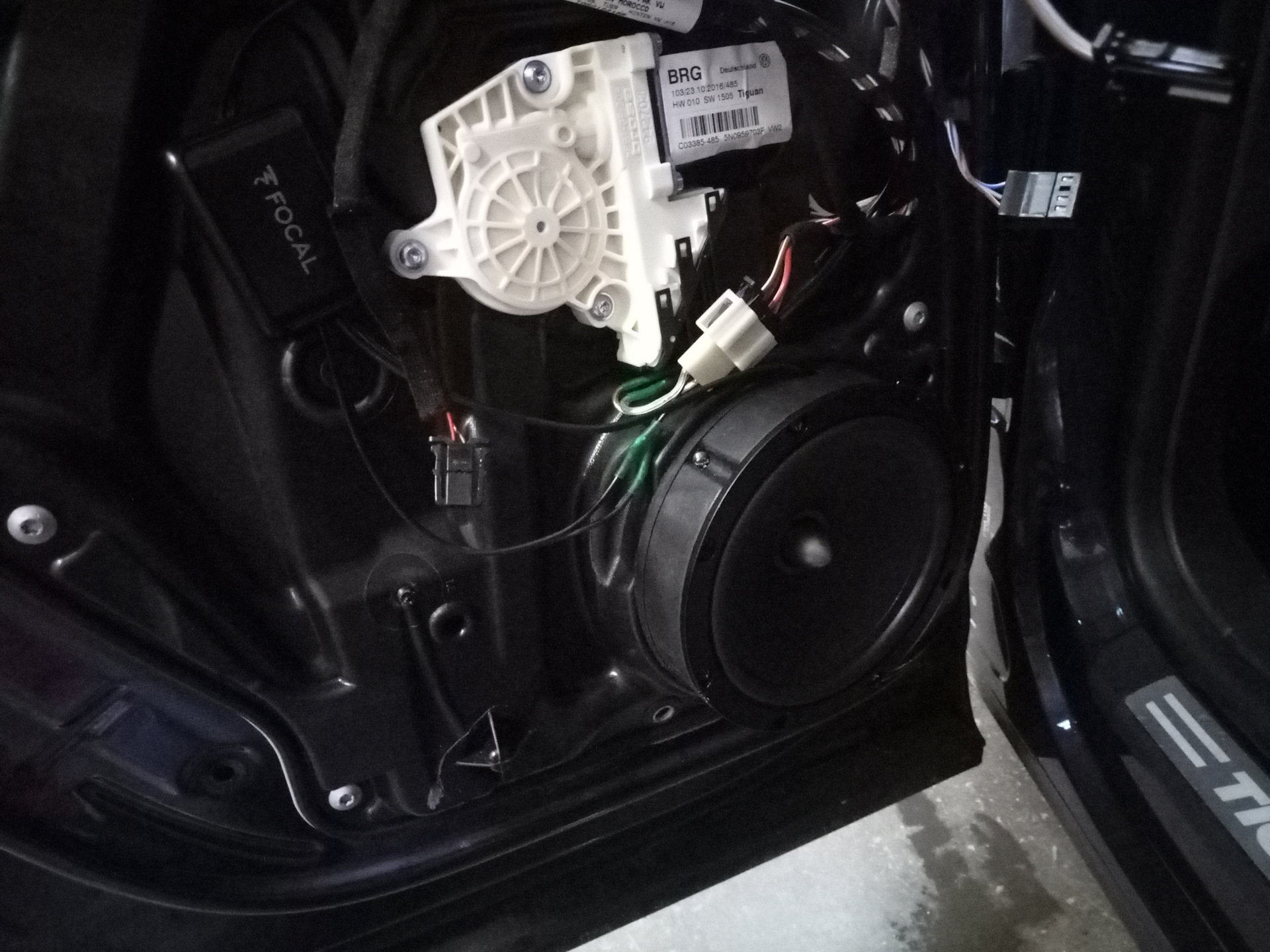

Дальше установка аналогична передним. Прикрутил. Провода в динамик. Динамик на винты к кольцу и т.д.

Все четыре динамика установлены. Дошло дело до твитеров. Снял передние уголки со штатными твитерами. Снимаются легко. Подцепляешь и дергаешь. Высверлил твитеры и заменил их на новые.

Что бы подсоединить передние твитеры, пришлось от штатных (которые стояли) отрезать фишки и припаять к новым. Фотографировать не стал и так понятно. Припаял с учетом плюса и минуса и надел термоусадку. Поставил уголки на место. Воткнул фишки на свои места.
Задние твитеры приделаны к обшивке двери. Так же как и передние, высверливаем и их. Вставляем новые. Заливаем термоклеем.

Так же пришлось колхозить фишки. На этот раз я отрезал те которые идут от кроссовера и припаял вместо них другие. Соединил провода соблюдая плюс и минус. Все. Издевательство над проводкой закончено. )))

Дальше банально, собираем обшивку дверей обратно. При установке обшивки, новые динамики абсолютно ничему не мешали. Дальше самое главное. Проверяем на работоспособность…
Включил магнитолу с замиранием сердца, и вуаля. Все заработало. Уррраааа.)))
Ну и конечно результат по звучанию. Мне все очень понравилось.) На мой не притязательный вкус, все стало на много лучше. Понял, что твитеры у меня раньше не работали видимо. ) А басы исходили только от сабвуфера, а не от всех динамиков.)
Понятно, что нужно еще зашумить двери. Они у меня не доделаны. Обклеены только обшивки дверей. Все что успел сделать осенью. Следующий шаг конечно будет проклейка дверей изнутри. Материалы я уже купил. На майские планирую поклеить. К этому времени и новые динамики уже разомнутся. И будет наверное прям вообще хорошо. Но повторюсь. Мне и в таком виде уже все нравится. ))) План Б реализовывать не собираюсь. )
З.Ы. Проверил звучание на жене. )) Понятно, что она вообще далека от автомобильных звуковых систем. И вообще ей как то все равно что там как звучит. К слову она не знала, что я мучу все это мероприятие и как то не спрашивала, что я там ковыряюсь с машиной опять.
Посадил ее значит, поехали куда то и включил музыку которую уже много раз слушали до этого. Через 5 секунд вопрос. Что ты сделал? Почему так чисто все играет? )))
ДА?! Нормально все значит. ) Не зря ковырялся. )
Всем добра. )
