Всем привет. Давно же я здесь ничего не писал, но турбо болезнь берет свое :)
Перевел я чайзера на 6 катушек зажигания, благо ФКОН позволяет.
Катушки взяты от 1jz-fse мотора. Плюс их в том, что они короткие и штатная крышка встает на место.
К катушкам купил косу от 1uz. Фишки на катушки на ней такие же.
Можно заморочиться и купить отдельно новые фишки с пинами
Номера Toyota: Разъемы 90980-11885 и пины к ним 82998-12440

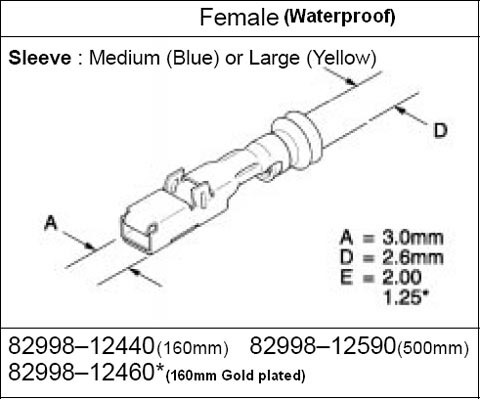

Обратите внимание на картинку выше. Пины идут с проводкой. Длина провода и оригинальный номер указаны для каждого варианта свои. можно купить пины с проводами длиной 16 см., а можно взять пины с проводами длиной 50 см.
Можно приобрести на всяких Али и прочих площадках отдельно необжатые пины без проводки.
Так же прилагаю каталожный номер наконечников на катушки (номер Toyota 90919-11009)

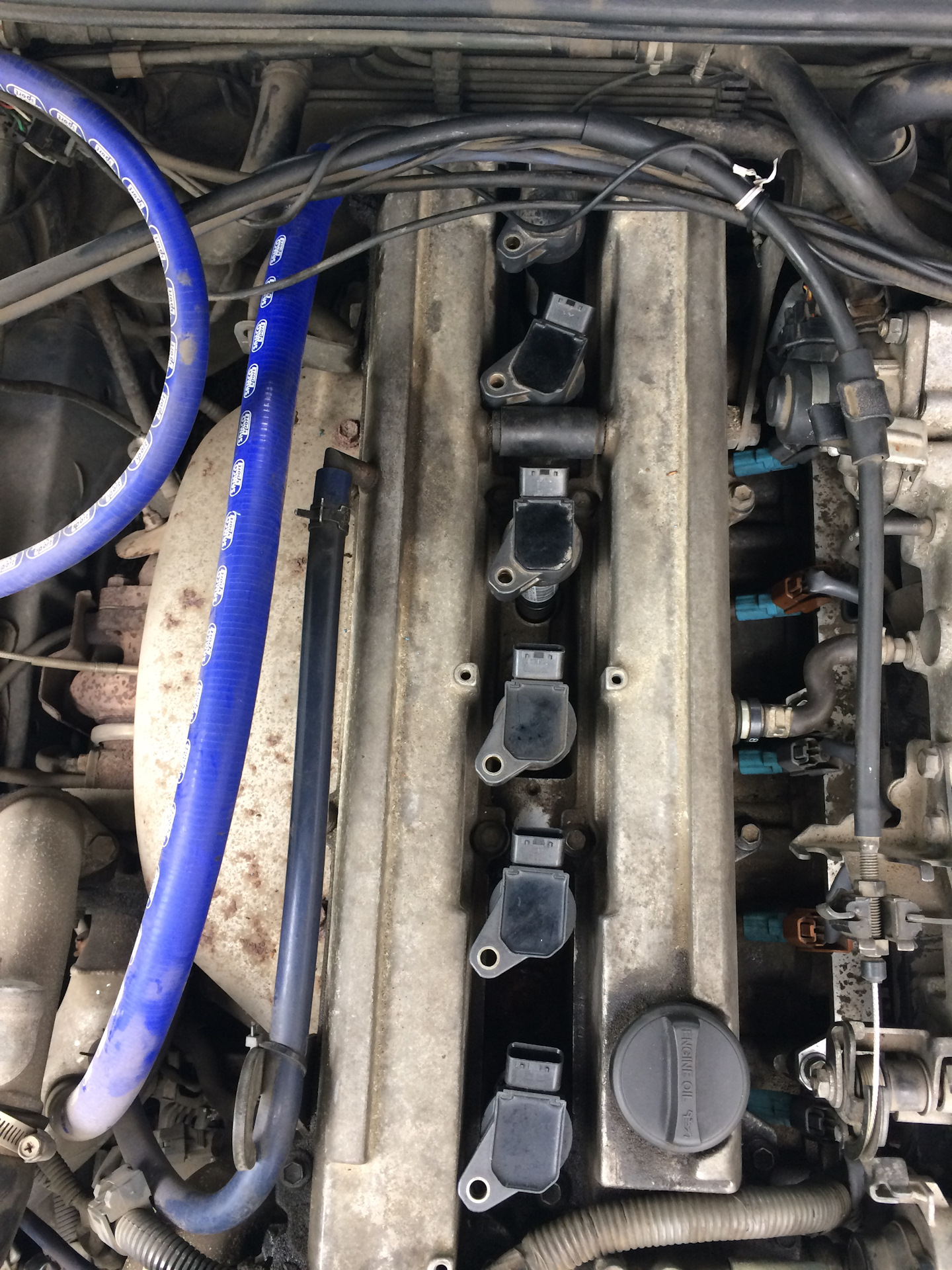

Вот как это все выглядит на машине:
Распиновка катушек и фишек:
По незнанию подключил только Плюс и Минус и сигнал IGT от каждой катушки а IGF обрезал. Естественно вылез чек и не работал тахометр, пришлось переделывать.
Чтобы не горел чек, необходимо сигналы IGF с каждой катушки объединить и завести на косу коммутатора к контакту IGF. Распиновка самого коммутатора нарисована на его корпусе(там не получится ошибиться)
Для работы тахометра так же нужно соединить сигнал IGF с сигналом TAC на коммутаторе.
Сигналы IGT с каждой катушки заводятся в FCON.
Сам коммутатор можно убрать. Он теперь больше не нужен.
Чек погас, тахометр дефи заработал, но тахометр на приборке не работал.
Для решения этой проблемы необходимо впаять резистор.
Описывать детали операции здесь не буду, информация есть тут: Ссылка либо в гугле по запросу "не работает тахометр после свапа"
После впайки резистора приборка заработала.
Для завершения сего тюнинга осталось изготовить крепежную пластину под катушки. Спёр несколько фото в интернете(простите), как это будет выглядеть:
Но так как катушки от fse мотора, пластина должна быть ниже чем на приведенных фото, а следовательно мешается шланг вентиляции между двух крышек клапанов. Пока думаю как сделать все красиво. Возможно переделать вентиляцию, вообще убрав это сообщение между крышами.
"Искра ОК считаю нормально… стабильный работа мотора ОК тоже"
Спасибо Петру Кузнецову за подключение к косе и перенастройку компа.
Осталась одна нерешенная проблема — перестал работать кондиционер. Не включается компрессор. Предполагаю что система управления компрессором использует сигнал тахометра и где то тоже нужно впаять резистор. Либо просто это у меня что то отвалилось и поломка совпала с установкой катушек.
У КОГО ЕСТЬ МЫСЛИ ПО РАБОТЕ КОНДЕРА, ПРОШУ В КОММЕНТАРИИ.
