Начало тут: www.drive2.ru/l/487395363724984327/
И так продолжаем колхозить))))
Именно колхозить, так как в задних дверях нету блока управления мы будем брать питание с концевых выключателей.
По передним дверям было много нареканий что мало фото, сейчас сделал побольше, и попробую по порядку!

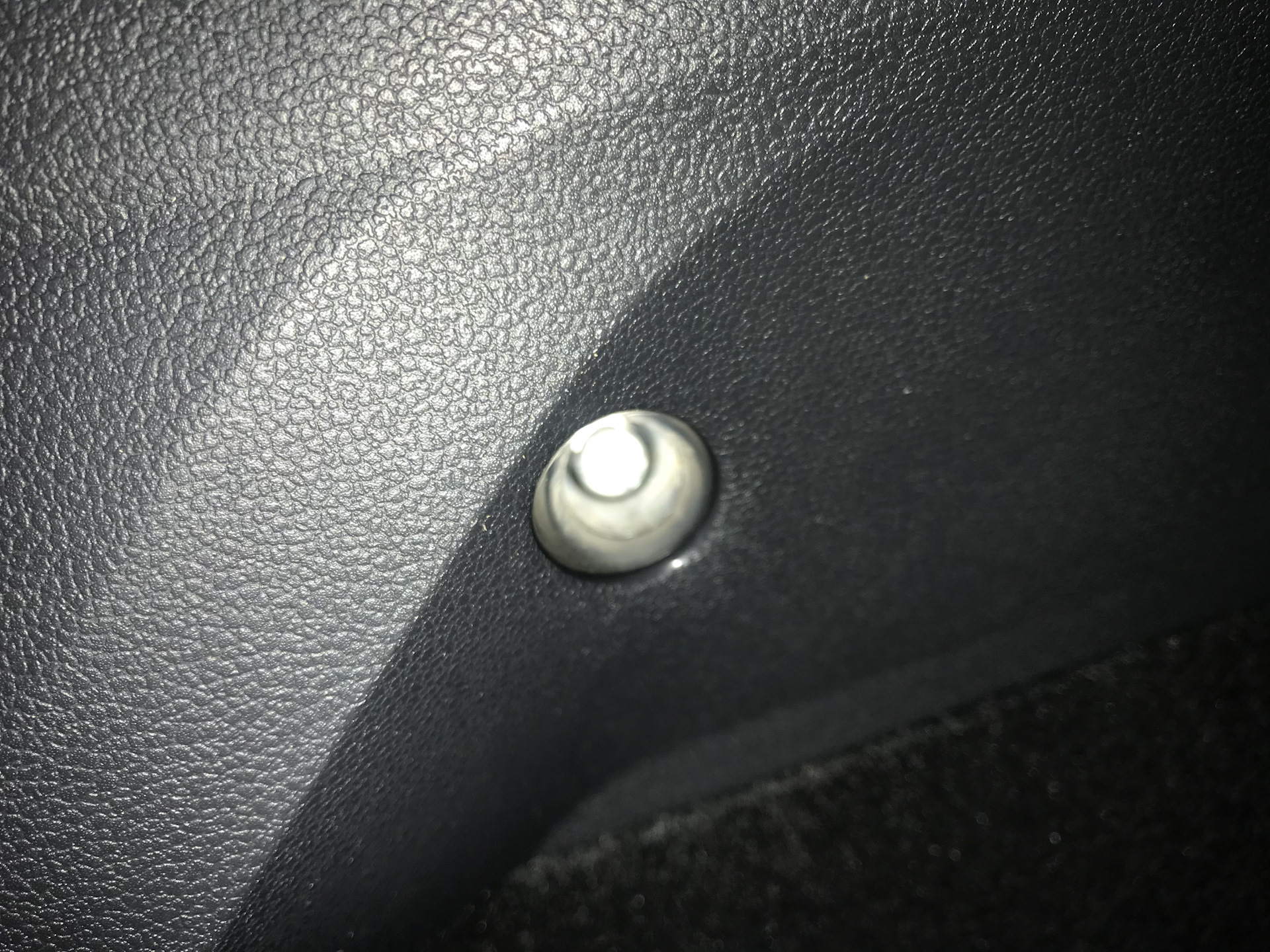

1. Откручиваем винт по середине двери, его хорошо видно!
2. Располовинить ручку, пластиковой лопаткой, ничего страшного!

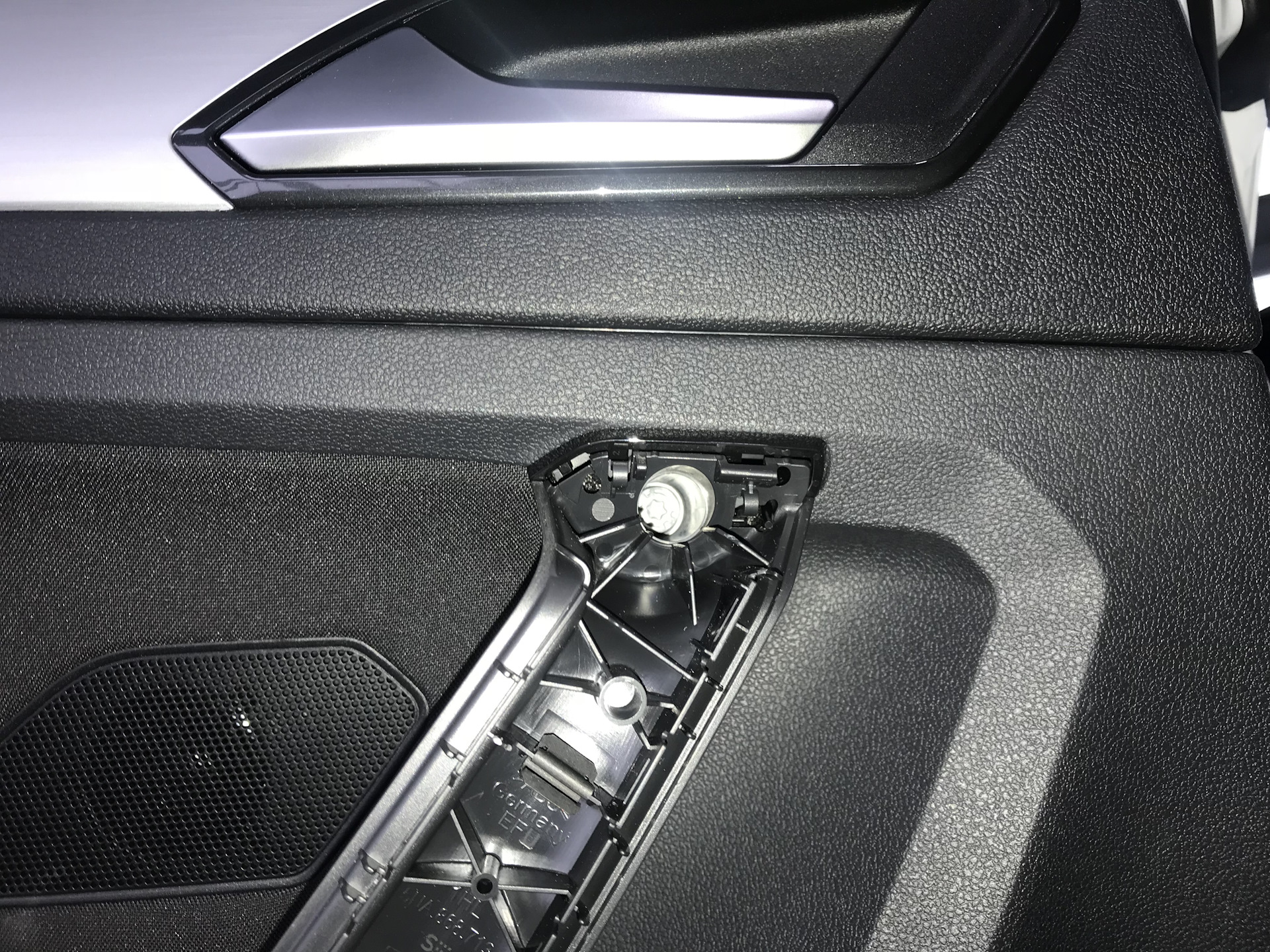

3. Откручиваем винт внутри ручки!

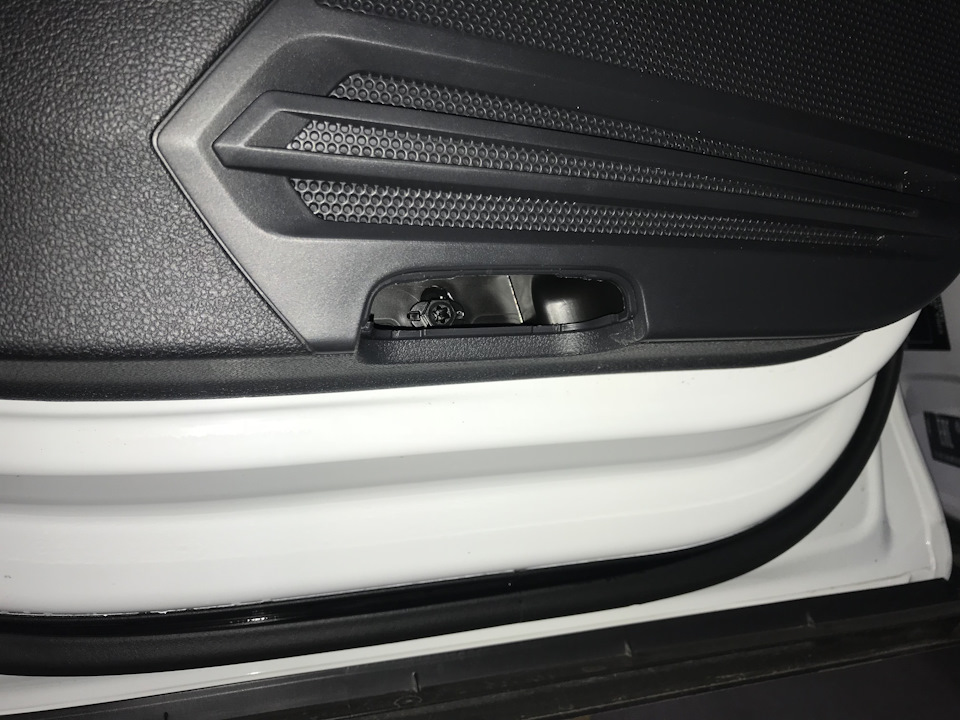

4. Снимаем катафоты
5. Под катафотами клипса, головкой на 10 повернуть на 90 градусов

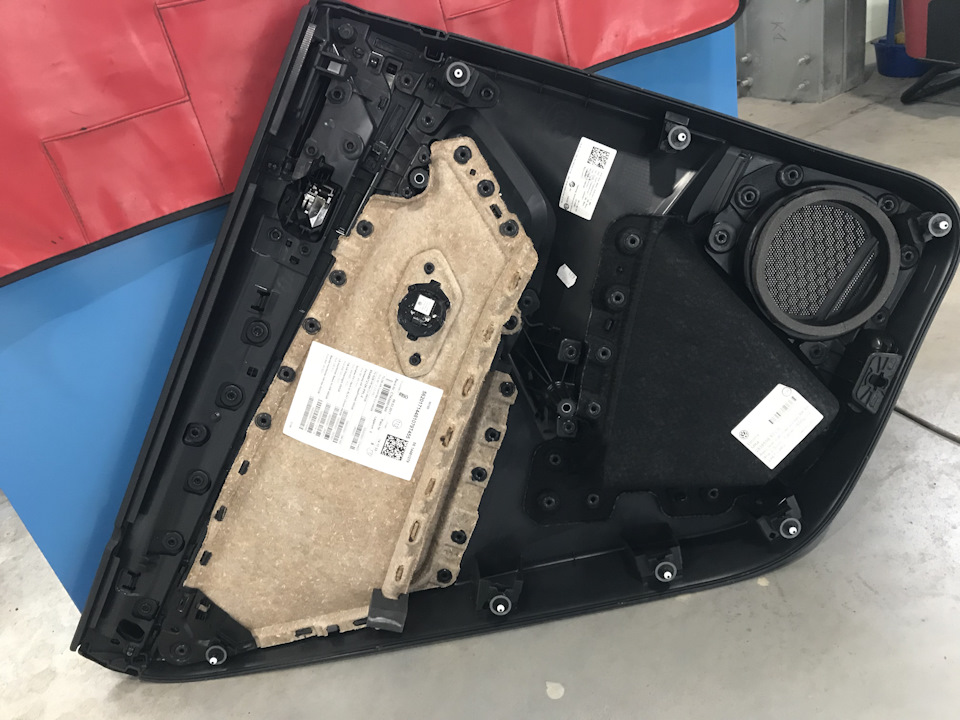

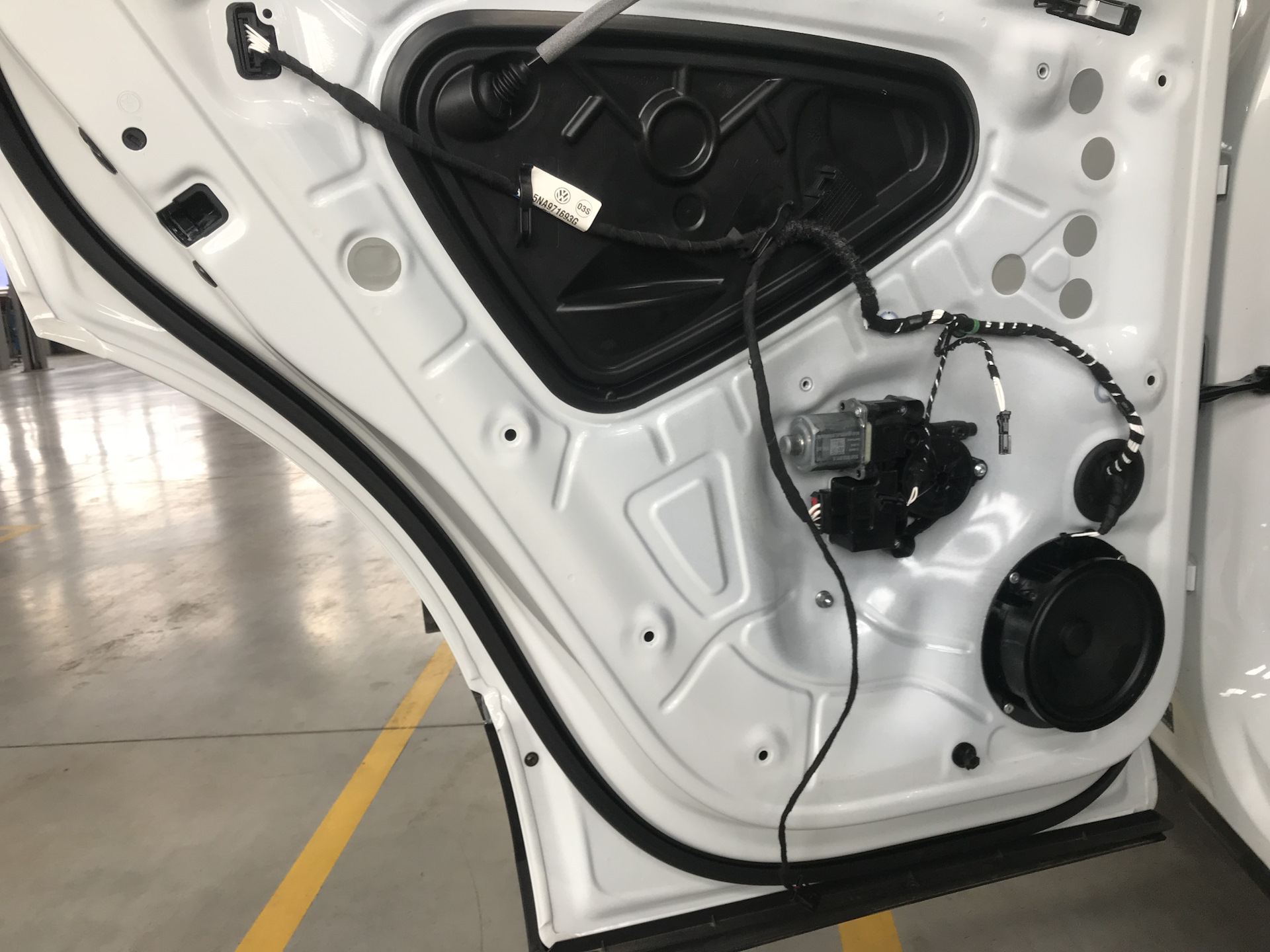

11. Вилко образной лопаткой поддеваемся клипсы и отщёлкиваем дверь.

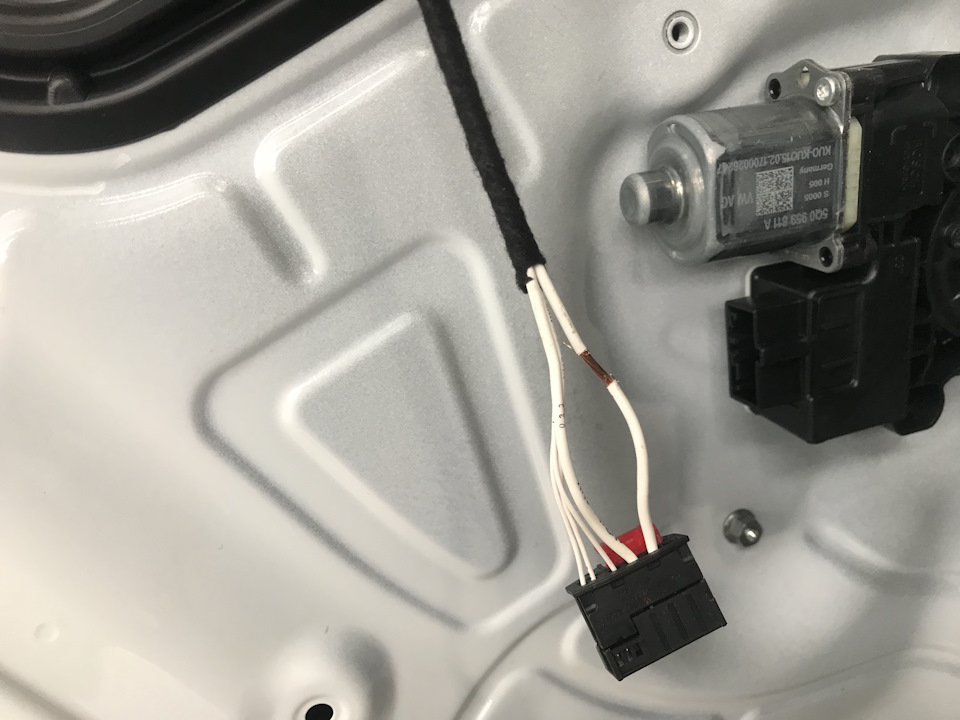

12. Плюс берём с разъёма стеклоподъемников, пин2, толстый провод.
13. Минус берём с разъёма замка, левая сторона пин 2, правая сторона пин 5.
14. Укладываем провода
15. …
на 15 пункте хотел бы остановится! Собрал дверь все в обратном порядке и был разочарован, сам фонарь в штатное место не входит! Пришлось опять разбирать! И тут я сильно расстроился, так как там не все так просто! Процесс резки кронштейна не стал фотографировать, так как это не для слабонервных! И сразу предупреждаю желающих поставить что это засада хорошая, но решаемая! Решил ее с помощью шуруповёрта со сверлом, пилки ножовочной, кусачки и столярным ножом! Процесс отнял полтора часа моего времени!

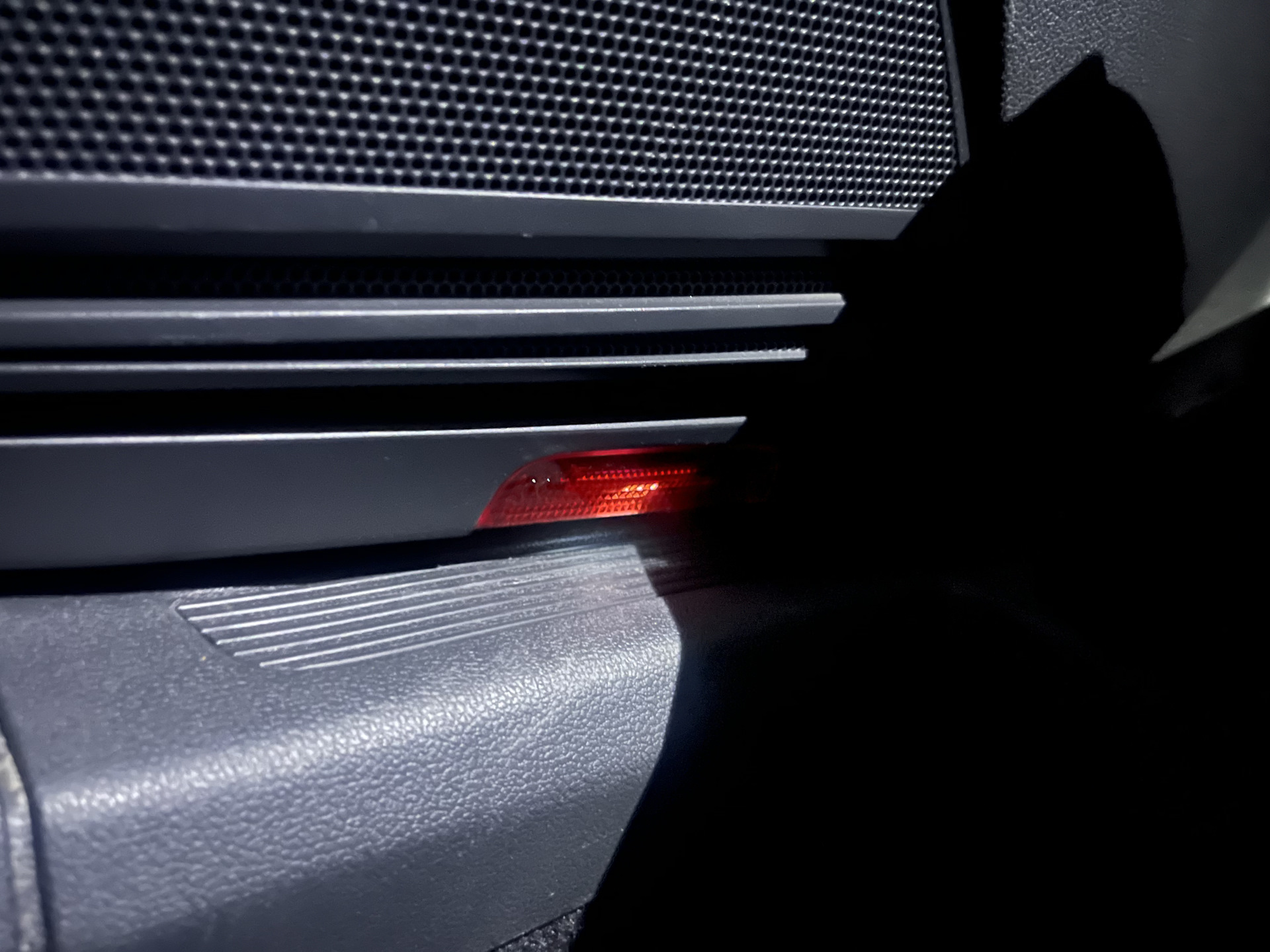

Ну а дальше наслаждаемся))))















Comments 63
Приветствую. А если задние блоки есть, к каким пинам подключать ни кто не подскажет?
www.drive2.ru/l/506999930926137590/
Ещё вопрос, кодировать нужно после этого?
Получается пины которые идут с проводной плафонов не нужны? Просто нужно врезаться в проводку в разъёме?
Да
Ок. Спасибо
Slavian1975
Да
А на самих проводах в комплекте с фонарями где плюс и минус? Красный (цифра 2) или коричневый (цифра 1)?
Slavian1975
Да

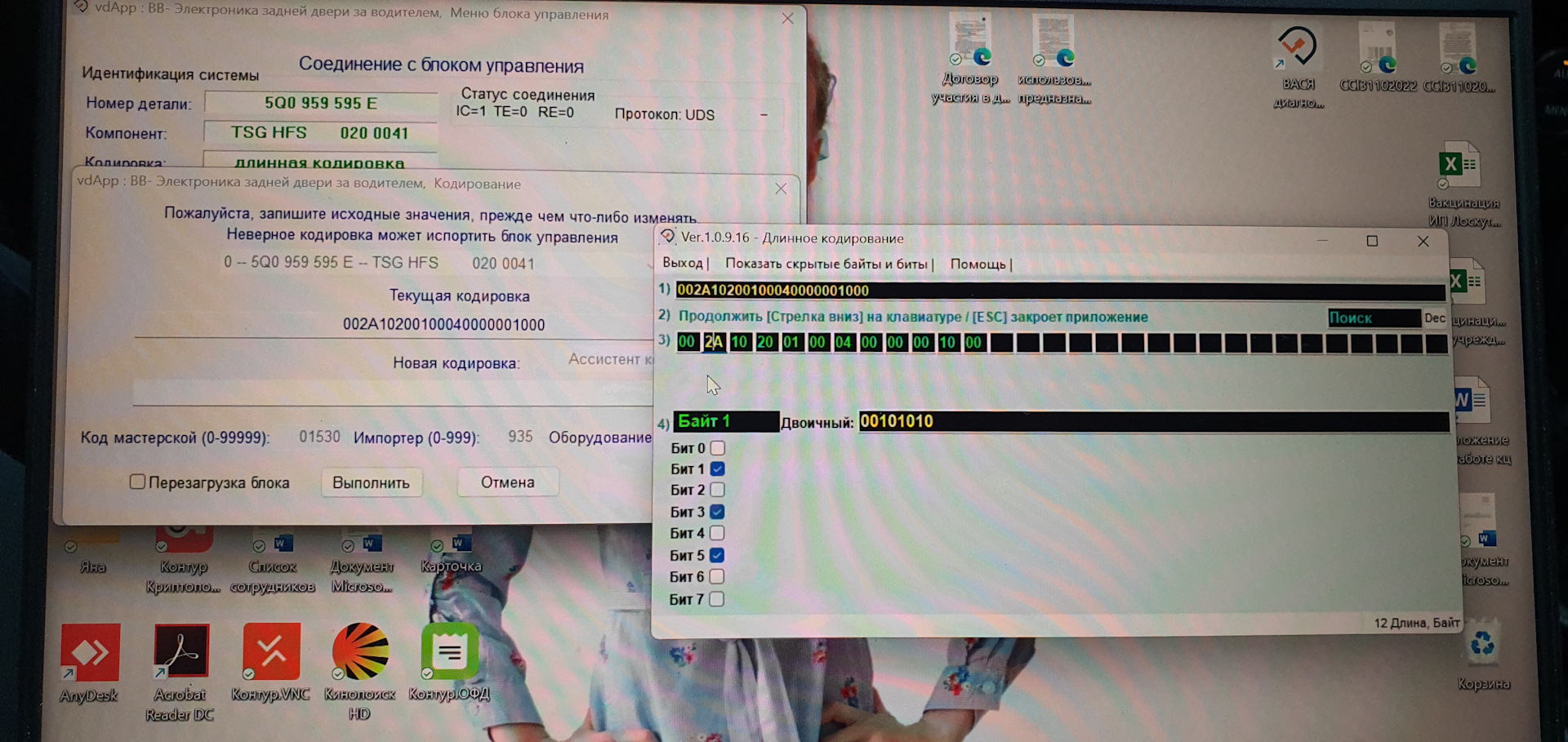

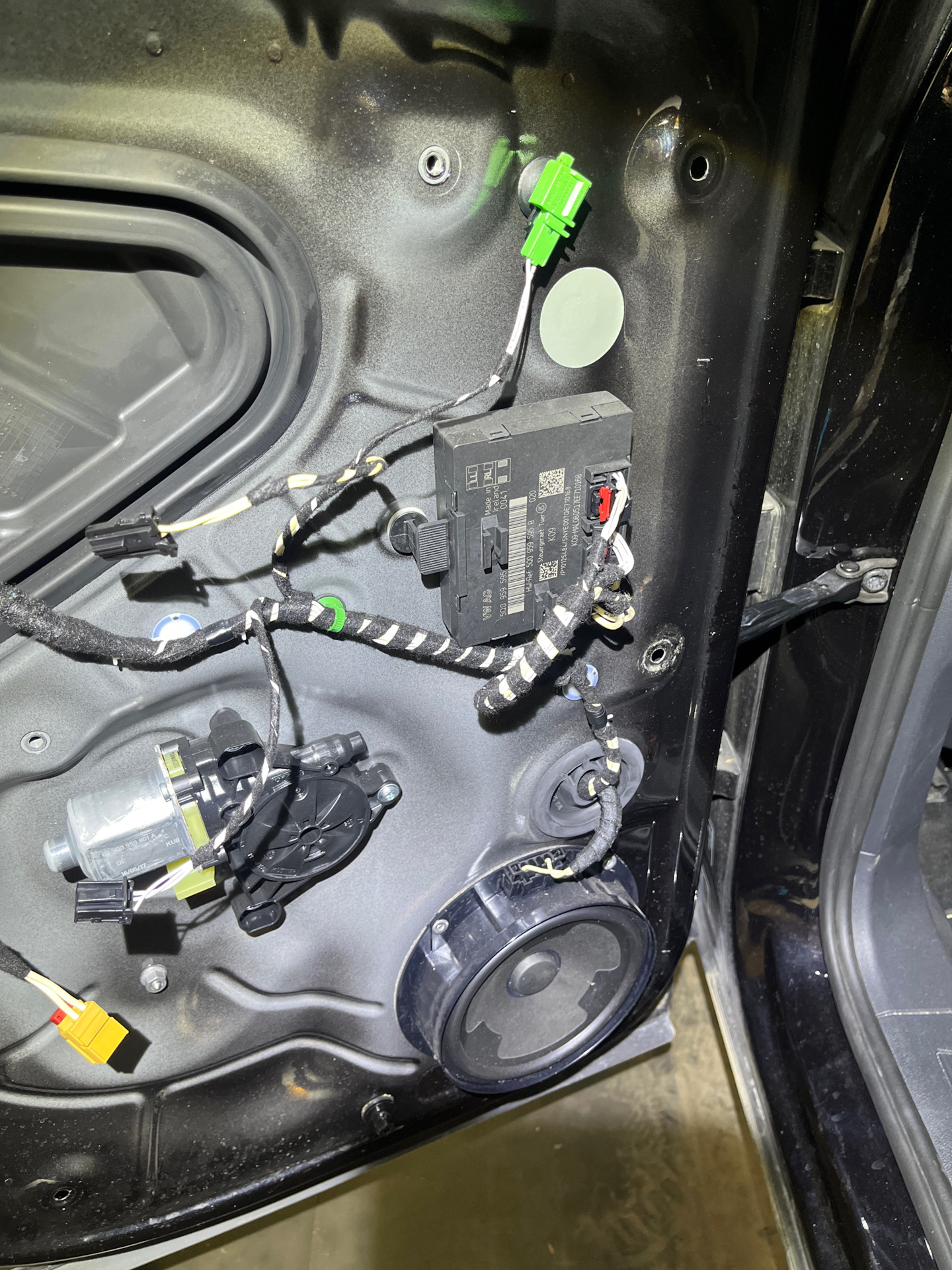

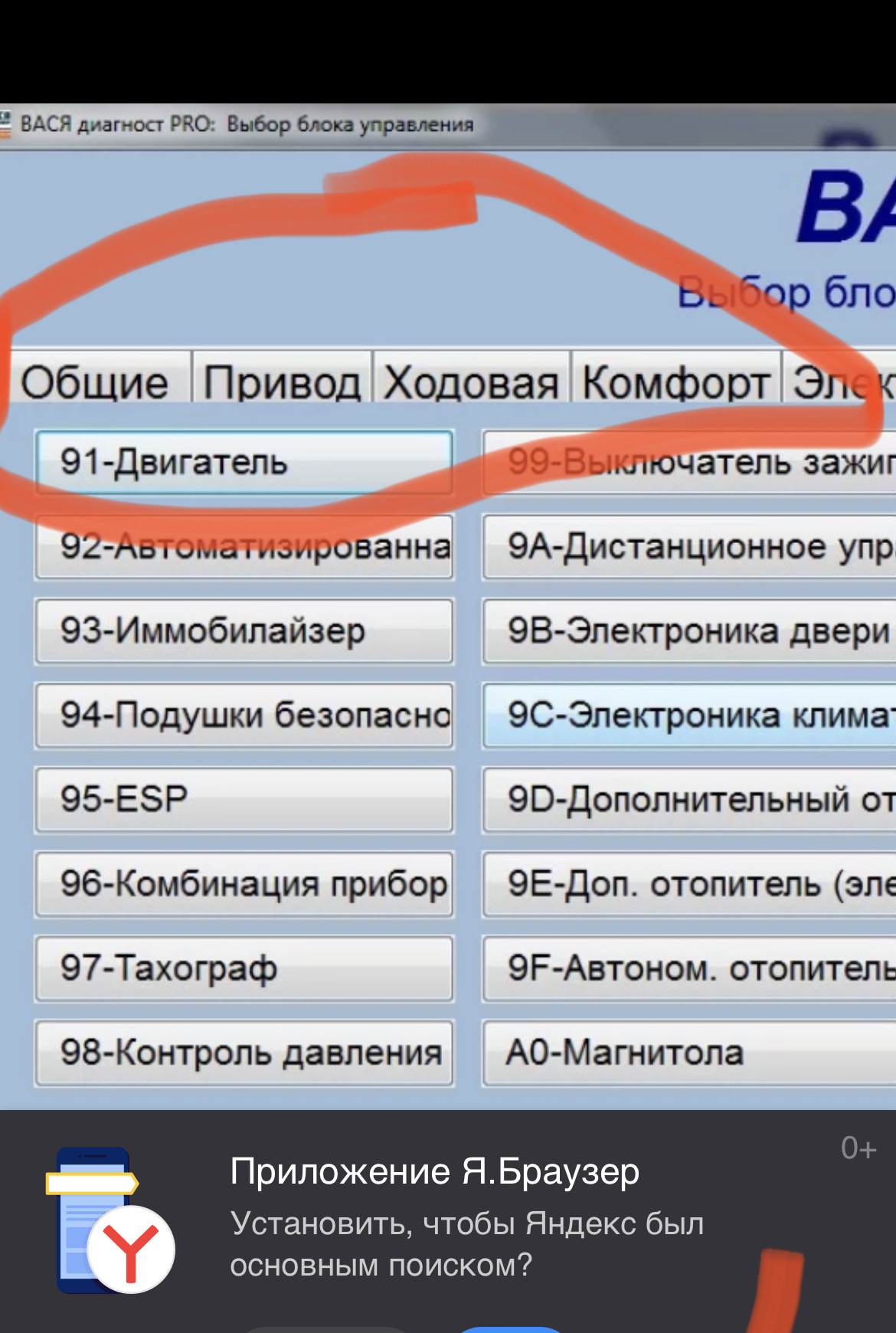

Подскажите, у меня стоят блоки в задних дверях. Я к ним подключил, но закодировать не могу т.к в Васе нету этих блоков(только перед). Получается тоже по вашей схеме делать?
Если есть блоки значит и в Васе они есть, ищите. Пройдитесь по вкладкам
Нашёл, спасибо большое. Всё подключилось, а то хотел уже дверь разбирать)))

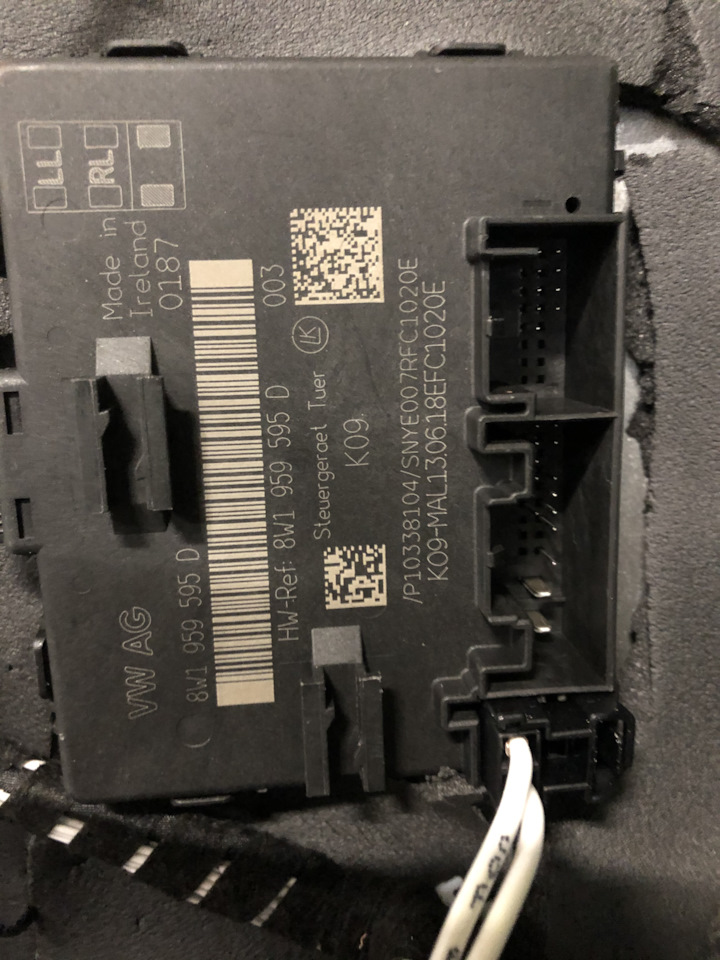

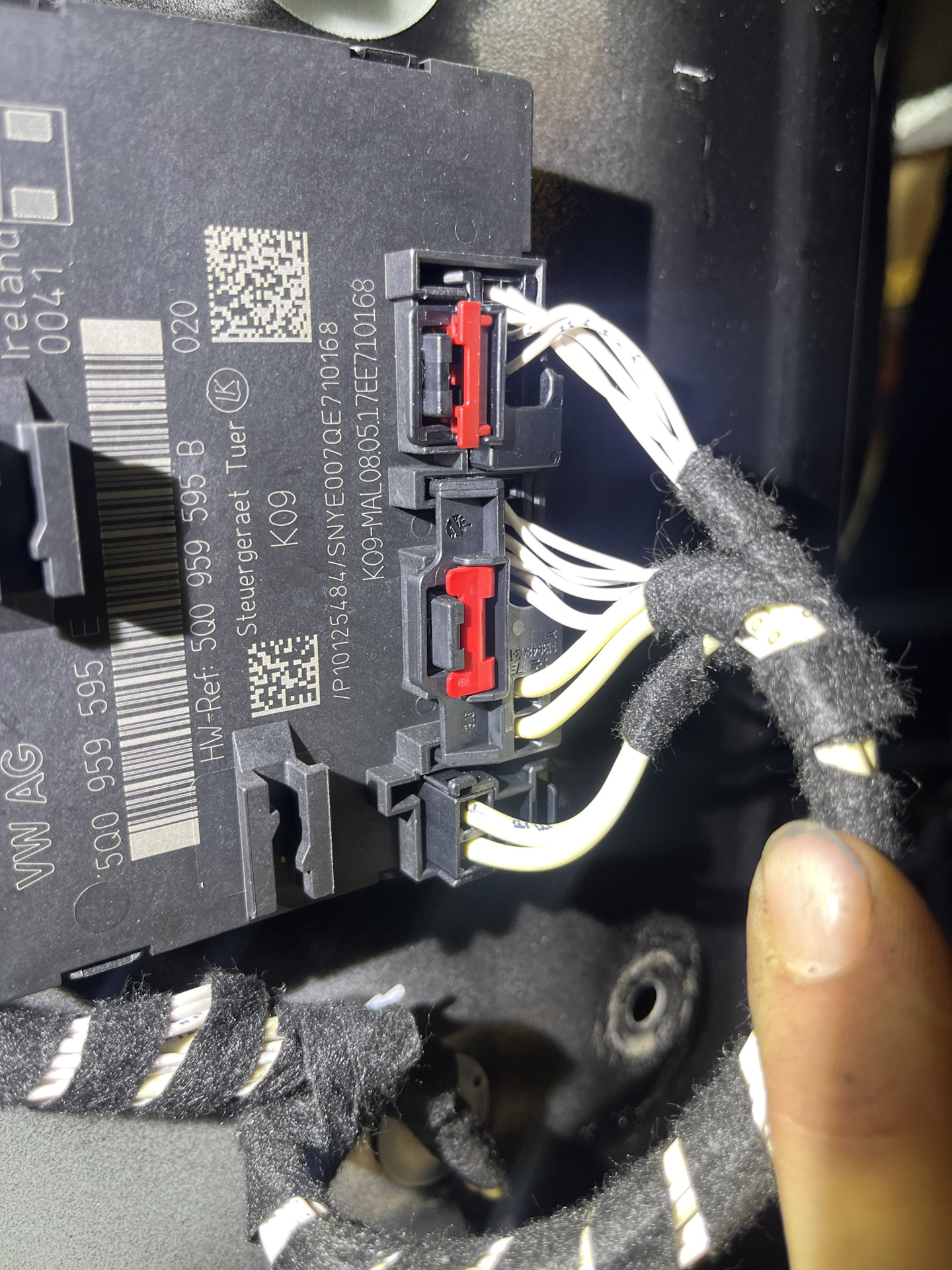

Привет. Ты задние двери к блоку подключал ? Или как автор от стеклоподъемника и замка? У меня тоже блоки стоят, не пойму куда подключать ?
Привет, подключал к блокам. Просто с Васей хапарился немного.
А не помнишь какая фишка и пины ?
Блин все записи перерыл, не могу найти. Хоть убей, уже не помню.
Блин
drive2-ru.turbopages.org/…u/s/l/503943838356734941/
Спс. Сделал, но почему то задние фонари горят в пол накала на закрытых
Странно, не должны
Читаю и смотрю не у одного у меня
Интересно даже почему. А что у тебя за лампы?
С Али наверное, брал с рук, человек не поставил их, машину продал
Диодная?
Да
Сейчас посмотрел на своей, не горят.
Slavian1975
Да

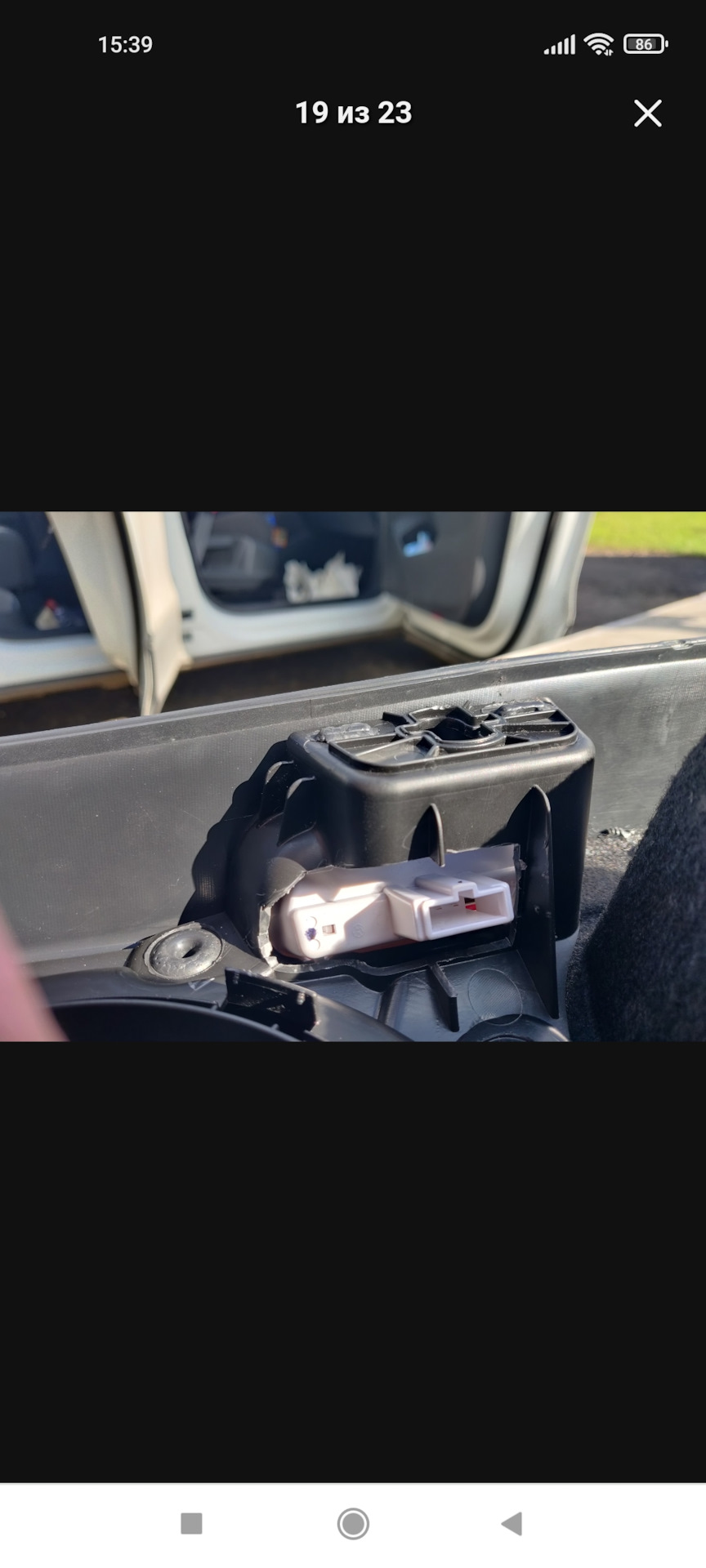

Это то что вы срезали на 4-фото?
Да
У меня фонарь с горизонтальным расположением разъёма как у вас.
Но есть и с вертикальным. тут на драйв
7 лет назад, когда я делал, не было таких 😂
Придется и мне пилить как у вас)))
Я даже не помню как пилил
😂 разберемся, руки оттуда…
Спасибо
viruss81
У меня фонарь с горизонтальным расположением разъёма как у вас.
Но есть и с вертикальным. тут на драйв
На дворе 2024 год

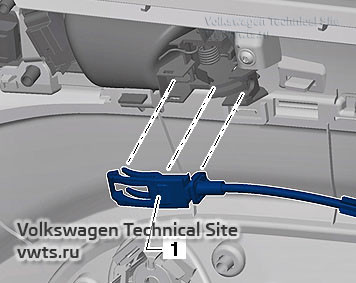

Спасибо за отчеты, очень толково. В передних дверях все сделал, как Вы указывали. Единственно что никак не получилось сделать — отсоединить трос 1 от механизма привода внутренней ручки двери. Пришлось на весу все монтировать. И еще намучился — не отсоединить колодку с проводами от привода стеклоподъемника такая с красным фиксатором. На передних дверях также на весу все делал, не удобно. Расскажите как отсоединить трос ручки двери и клемму привода стеклоподъемников.
добавлю и свою ложку дегтя…на закрытых дверях диоды тускло светятся в полнакала…
к тому же до установки этих плафончиков…обратил внимание что в крышке багажника штатный заводской плафон сетится тоже в полнакала.
передние пока не ставил. думаю что делать?!
дополнение: измерение мультиметром показало что при закрытой двери напряжение на втором и пятом пине фишки замка 9,2в!
думаю переделывать на герконные концевики от нексии, чтоб полноценный минус был
Привет . Тоже в пол накала горят . Не решил проблему?
Не сталкивались с таким, что при закрытых дверях задние лампы тускло светятся? Лампы с Али, подключение как в посте (без блоков в задних дверях.)
Привет . Тоже в пол накала горят . Не решил проблему?
Нагрузочный резистор поставили, номинал уже не помню.
Добрый день! У меня штекер на 18 пин и номеров нет, может знаете где подключиться .
Привет. Смог подключить задние фонари к блоку, не подскажешь какие пины?
На разьеме стеклоподьемника плюс постоянный? Или это клемма 15(зажигание?)
Когда поставил, заметил разницу в свечении! На прошлом Тигуане (с обычной лампочкой) светили дак светили, а на этом еле как. Это ещё и к пространству для ног относится. Там у меня тоже диоды стоят с завода. На пршлом стояли лампочки дак свет 25% делал. А здесь на полную сделал, но слабо как то.
Хотя диоды должны вроде ярче светить)))
Это получается, кронштейна не будет совсем, который на 90градусов поворачиваем, когда его выпилим? Тоесть низ обшивки булет менее закреплен?
Он остаётся
Спасибо. Завтра разберёмся, сегодня только передние поставил.
СПАСИБО за инструкцию подключения задних без блока управления!
на Супербе III задние люстры и блоки управления только в полнейшей L&K комплектации :(
действительно, что подпиливать пришлось?
с виду люстра и заглушка-отражатель одинаковы
и чёт LED не очень видны, он там один W5W что ли?
для сверки 3AD 947 411 White+Red 18*SMD3528 LED
www.drive2.ru/l/481360144400122205/
Я не люблю слишком ярко, это оригинал, они в меру светят
Круто! Надо делать!
Класс !
При такой схеме подключения получается диоды всегда горят даже когда все двери закрыты выходит?
Нет не горят когда закрыта даверь, горят когда открыта! Почему му они всегда должны ?
вы же сами написали что "Плюс берём с разъёма стеклоподъемников, пин2, толстый провод" как этот плюс связан с концевиком двери? дверь открыта- стеклоподьемники неработают?
Учи электрику 😂
Чтобы снять дверную карту, нужно вытаскивать и отключить от разъема кнопку управления стеклоподьемником (чтоб провода не вырвать)?
Из Нутри обшивки отсоединяешь, когда отщелкаешь карту
Ох жесть 😀
дремелем — 1 минута)
а можно про что там не входит по подробнее. а то что-то уже очковато :) проводку резать :) да ещё и пилить. пилится пластик на фанарике или в обшивке сидеть и напильником подгонять? что конкретно так и не понял… Ну если дверь пилить металл то это уже жесть…
Сдёрни катафот, и загляни под него, все поймёшь
jekson22rus
а можно про что там не входит по подробнее. а то что-то уже очковато :) проводку резать :) да ещё и пилить. пилится пластик на фанарике или в обшивке сидеть и напильником подгонять? что конкретно так и не понял… Ну если дверь пилить металл то это уже жесть…
Газовая горелка и кацелярскиц нож, нагреваешь — режешь, минут 5-7 от силы.
jekson22rus
а можно про что там не входит по подробнее. а то что-то уже очковато :) проводку резать :) да ещё и пилить. пилится пластик на фанарике или в обшивке сидеть и напильником подгонять? что конкретно так и не понял… Ну если дверь пилить металл то это уже жесть…
Дремел все решает в считанные секунды, как тут уже вышеписали, и быстро и ровненько получится.
