Bolero. Трудности перевода.

Приветствую, уважаемые!

И так, момент истины все ближе и ближе. Все что было необходимо заказал, получил. А вот полной информации, не смотря на казалось бы избитость вопроса, не достаточно. Более того, даже есть дезинформация! О чем и хотелось бы сразу написать. Свои "экономические" грабли я потоптал знатно)))

Начинаем!)

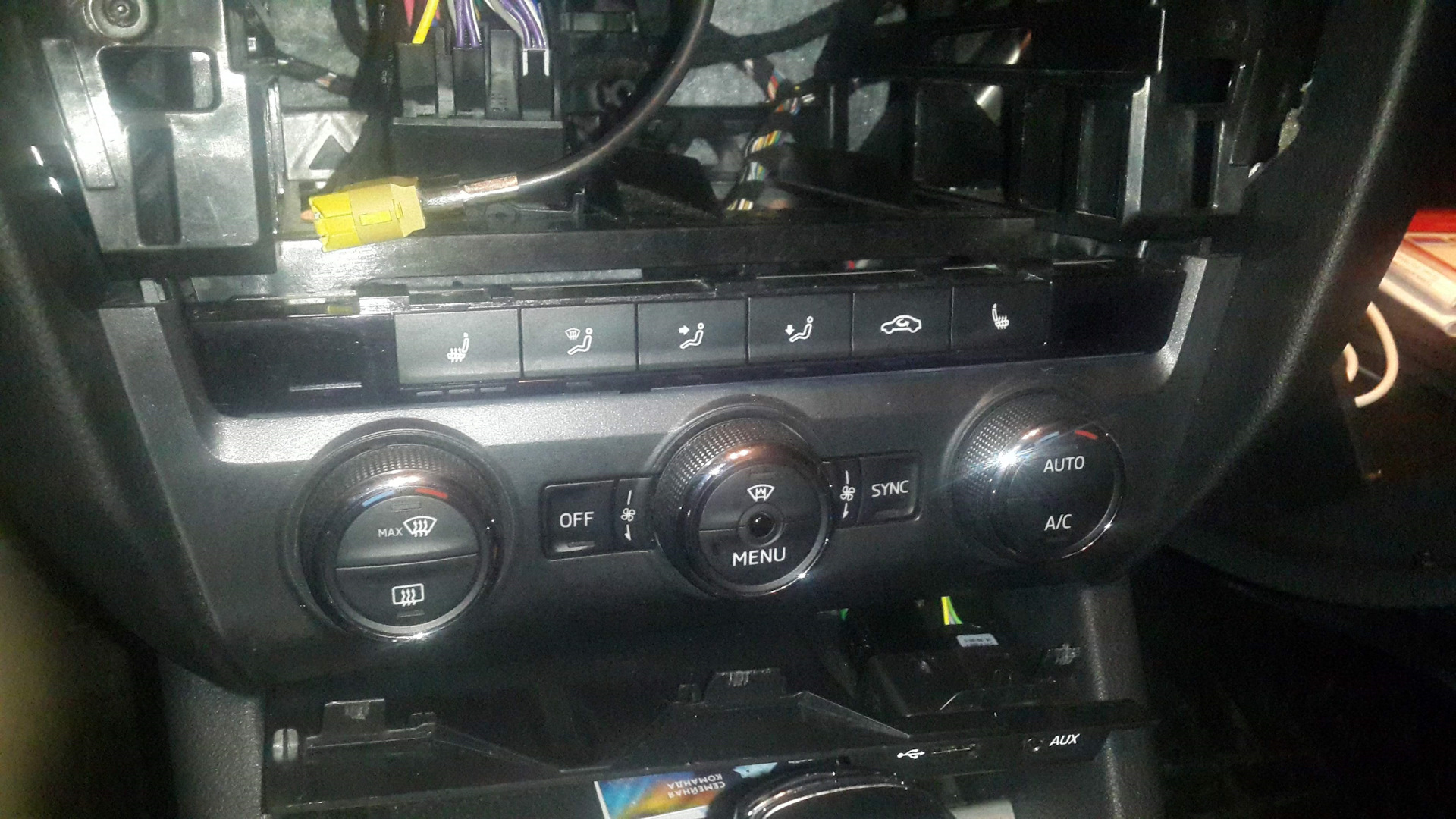

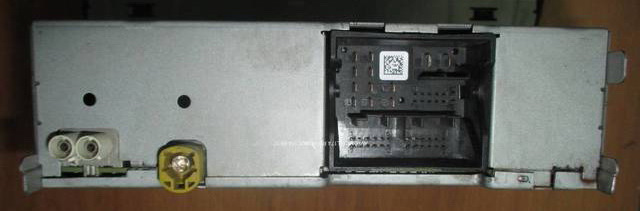

Это вид сзади Swing1 который у меня стоял с завода(фото не моё):

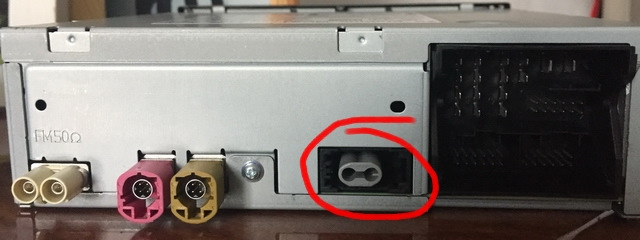

А это вид сзади Bolero Mib1 которое я собрался ставить:

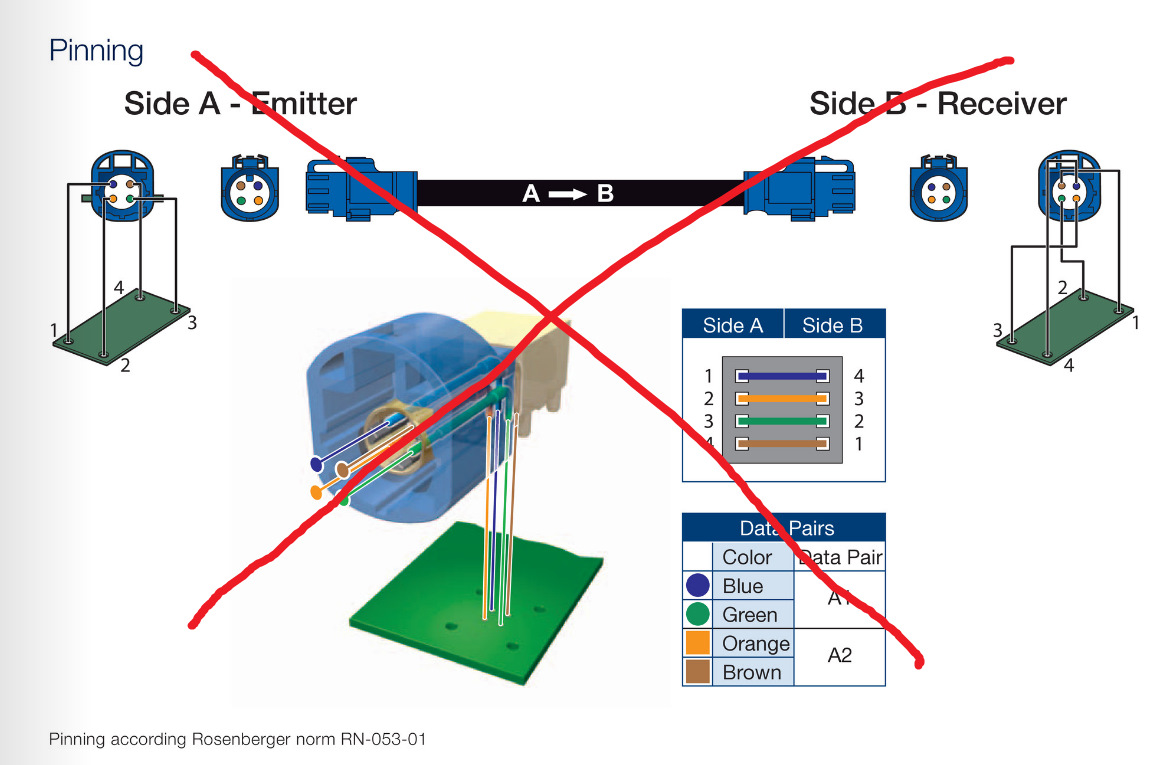

Вроде бы все логично, и там и там желто-зеленый — HSD Rosenberger разъем кабеля на порт USB. Который по схеме, так же как и HSD кабель LVDS(основной блок — дисплейный модуль, кабель, которого до этого не было вообще) прост до безобразия — на концах номера контактов соединены как 1-4, 2-3, 3-2, 4-1. Ищем схему этого HSD, ура, вот она:

Позже я объясню почему она перечеркнута)
Чтобы максимально сэкономить на инсталляции был куплен один HSD кабель на алиэкспрессе, только почему-то не самый дешевый, а подороже(почему именно он я уже не смог вспомнить))), но вместо метрового китаец прислал трехметровый. Спровоцировал меня))) Удлинять по факту нужно кабель на USB порт и нужен полностью новый HSD кабель LVDS. В итоге решено было отрезать фишку родного кабеля USB, дополнить ее метром кабеля с другой стороны уже с фишкой(это будет LVDS кабель), а вторым концом кабеля, опять же метровым, удлинить USB. Логично?) Не будем обсуждать "нарушение целостности" — я уверен, что все будет нормально и со спаянными кабелями/проводами. Схема расположения пинов у нас есть, дело за малым — спаять как надо оба кабеля. Вроде все выяснил. Режем!

Found on photo: 9050101

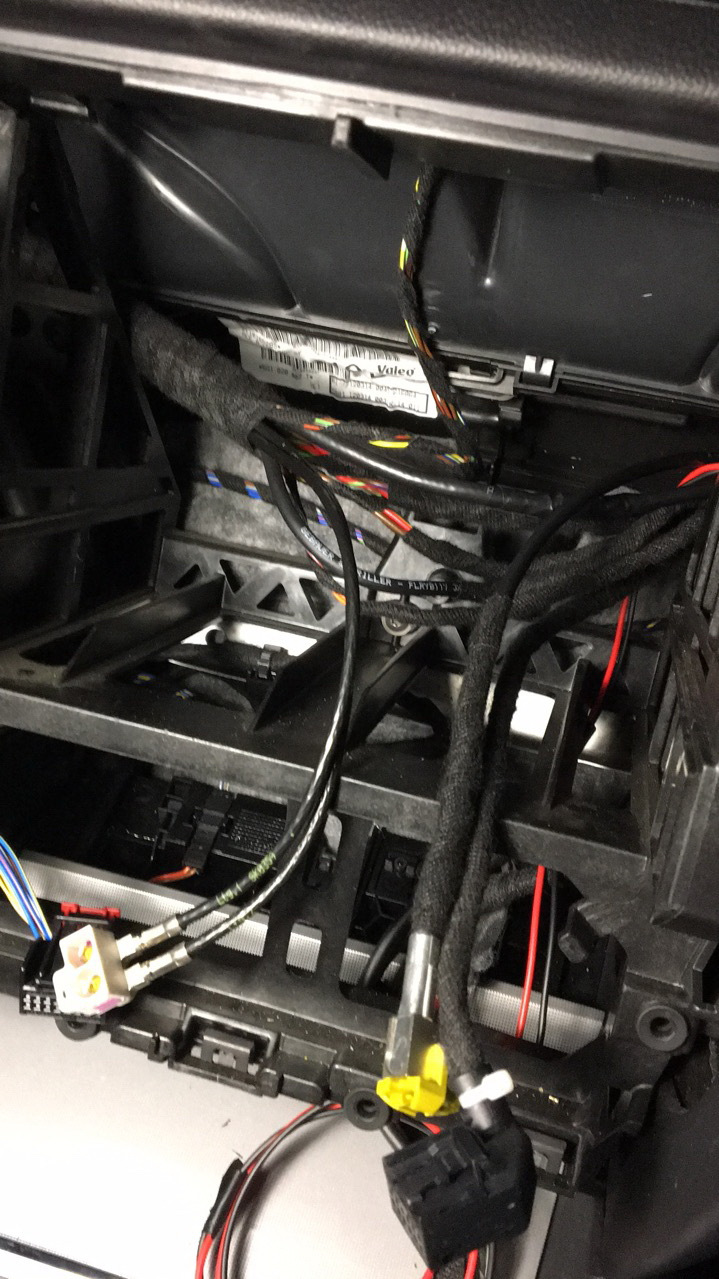

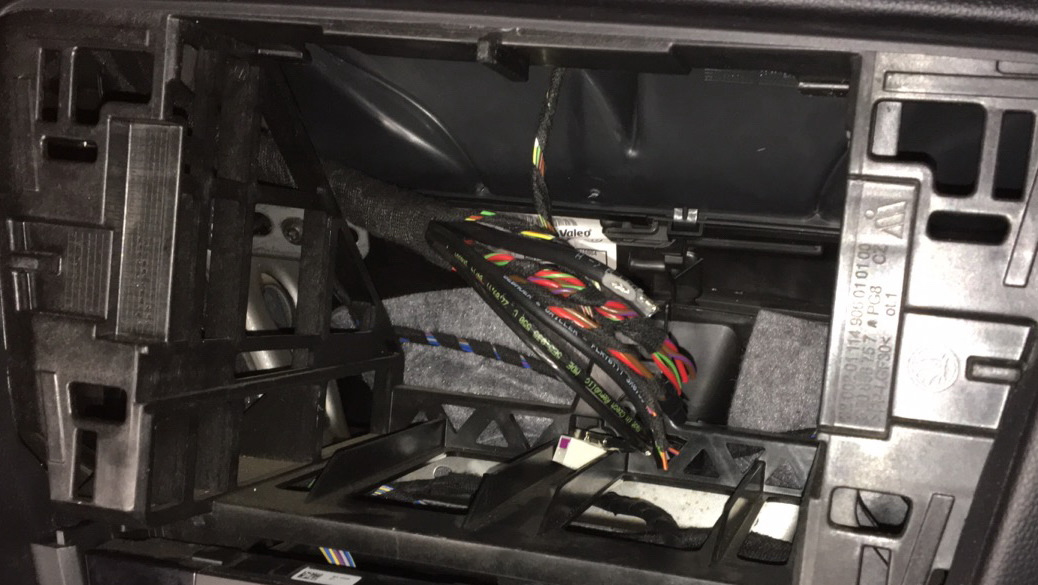

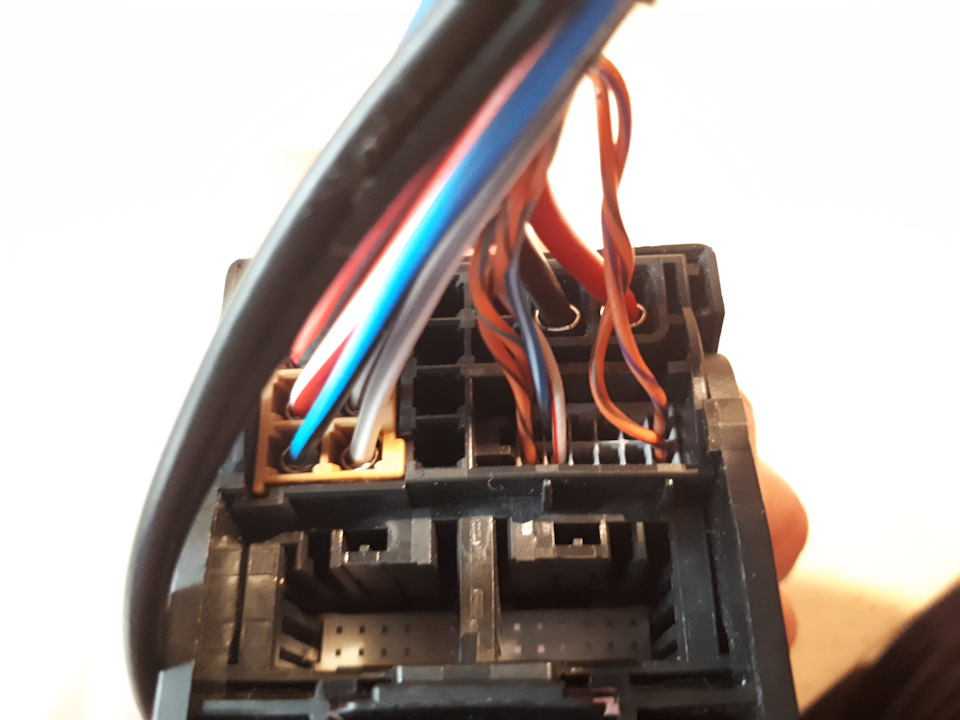

Так же надставил все остальные провода — питание, колонки(у меня пока только передние, мне проще было, задние заведу сразу в бардачок), кан-шину, AUX, проводку подсветки бардачка(до этого она была справа, теперь слева, а проводов зажали))). Добавил новые провода для дисплейного модуля и его разъем. Питание модуля кругами водить не стал, подпаялся прямо тут на стыке остальных проводов. Все равно как положено никто его не подключает, все параллелят с магнитолой, хотя по схеме там другое место подключения и другой предохранитель. Все спаял, в термоусадку, в оригинальную мохнатую изоленту:

Микрофон пока не протянул, позже. Нового порта USB пока тоже нет, но провод для доп питания с квадлока притянул к нему. Подключаем, включаем(без зажигания, иначе включится защита компонентов!). Музыка с SD-карты заиграла, а экран черный((( Тач работает, но ничего не показывает. Проверяем в чем косяк… Первой была мысль про разъемы сзади основного блока, в частности на LVDS кабель, он отвечает за изображение, кнопки и остальное работают по шине которая в 12-пиновом разъеме. У нас же есть интернет, гуглим!

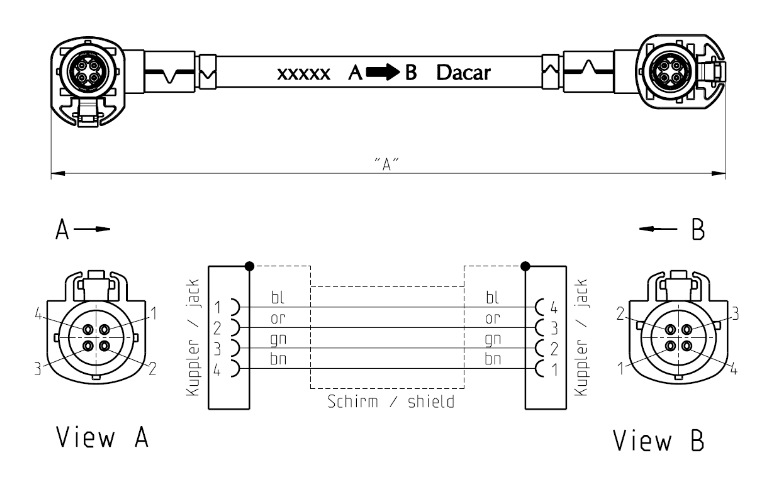

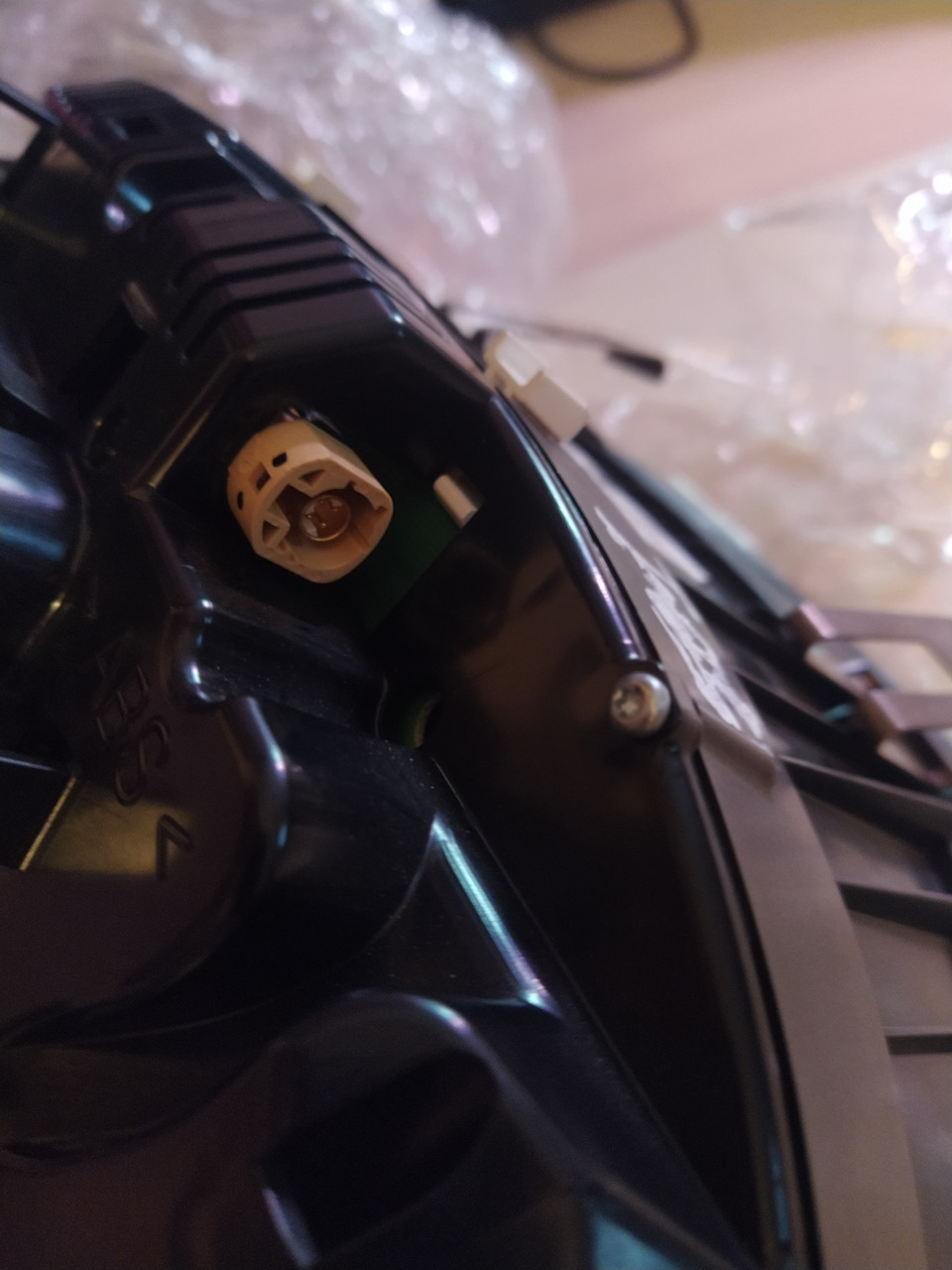

Охты какие чудеса, скажет продвинутый читатель))) Но я-то поверил в эту картинку! Перекинул LVDS в другое гнездо и ничего снова не изменилось. Потому что эту картинку наверное враги нарисовали, там все наоборот! USB — всегда желто-зеленый! А вот LVDS может быть разных цветов — в зависимости от версии и уровня системы. Но и в правильном разъеме не работает?! Остается сам кабель. И тут выясняется, что он не просто зеркальный, но еще и перевернутый:

Как об этом нюансе можно было догадаться — я нивкурсе… Да, сам разъем на блоке вверх ногами, но это никогда не было поводом для другого начала нумерации пинов! Но справедливости ради нужно отметить, я прозвонил и зарисовал схему порезанного USB кабеля — он точно такой по распиновке как и LVDS, зеркально-перевернутый. Большинство не столкнулось с этим и кабелями с алиэкпресса потому что они были рассчитаны под USB, но я купил более качественный, дорогой и отдельный кабель. Как оказалось — просто зеркальный, без "подвыверта"))) Поэтому не порезать его было никак.

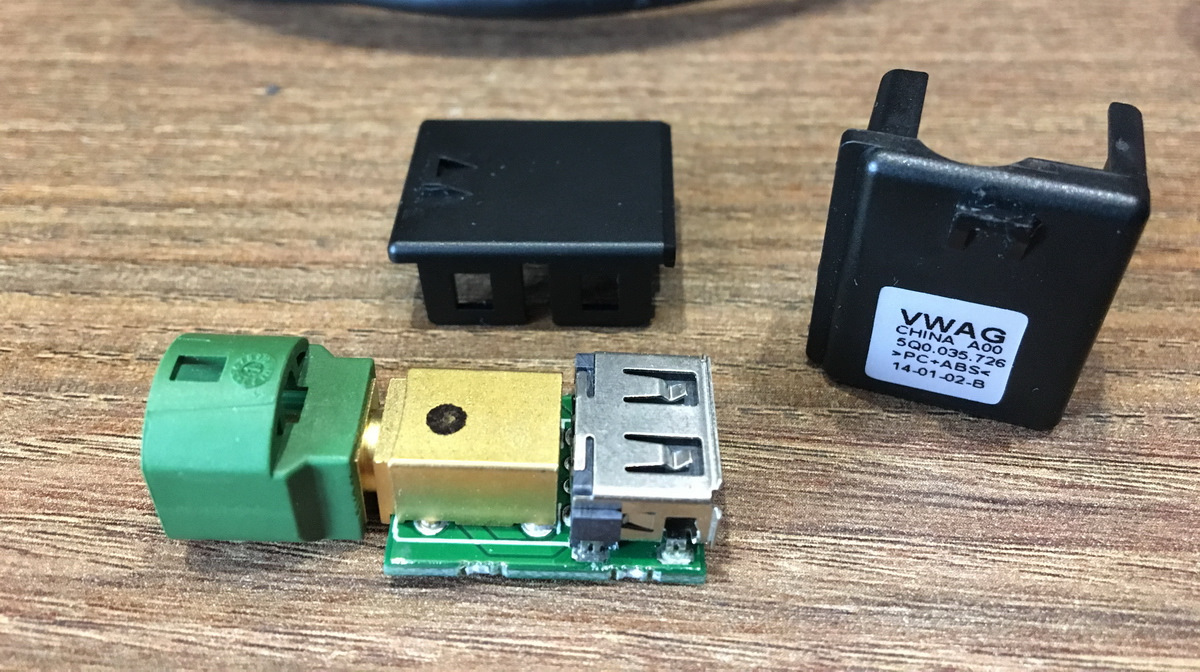

Старый USB не работает потому что у него другая распиновка. И судя по большему корпусу нового что-то еще есть внутри. В старом ничего нет:

Found on photo: 5Q0035726, 1401028

И вот теперь, когда все пришло в соответствие я смог лицезреть надпись: "Активирована защита компонентов"))) Нужно поехать, "доделать" этот момент.

з.ы. Антенну пока не удлинил, думаю над этим. То ли надставить родную переходником, то ли переложить до разъема на правой задней арке новый оригинальный провод.

Всем добра! Не повторяйте таких ошибок, я за вас их уже совершил)
