Имея на борту китайскую андроид балалайку, стараюсь использовать ее возможности по максимуму. Собственно на данный момент дело как то не произвольно дошло до установки передней камеры.
До этого ставил переднюю камеру себе на шкоду плюсы в установке конечно есть, там она была в первую очередь для оценки расстояния до бордюра т.к. шкоду занижал евро подвеской, а царапать бампер как то не очень хотелось. На тигуане бордюры не страшны, но вот не притереть передом кого ни то при парковке, ее установка, думаю поможет. Данный девайс не считаю супер необходимой вещью, но машину эксплуатирует еще один водитель в лице жены так, что лишней игрушкой эта камера уж никак не будет.)))

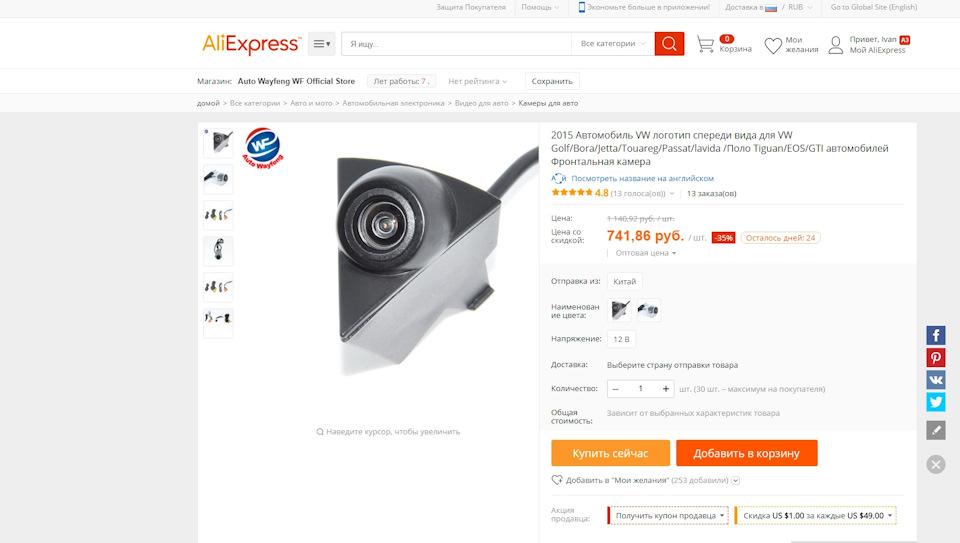

В общем было понятно, что рано или позно я ее установлю, но как то не торопился, пока однажды не наткнулся на объявление товарища biletskiy о продаже новой фронтальной камеры для тигуана.

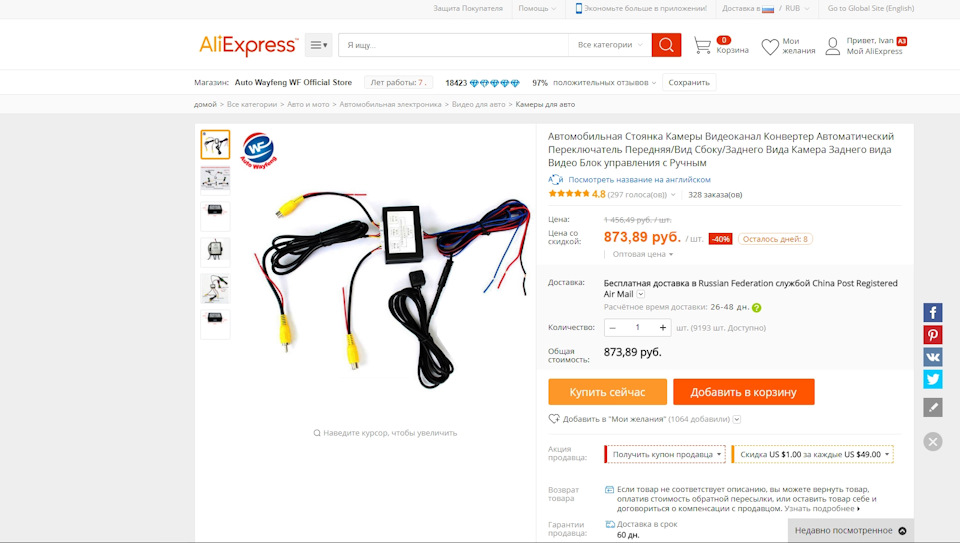

Со слов biletskiy покупал он ее для себя, но так и не установил, так что считай камера новая. Еще в придачу к ней отдавал блок для подключения двух камер, если в магнитоле не предусмотрена установка передней (бывает и такое), а только задней. В общем не долго думая приобрел у него эту самую камеру вместе с блоком.
Ну что, купили — ставим. Откручиваем магнитолу. Нужно разобраться как буду подключать камеру.
Порывшись в куче проводов в магнитоле обнаружил RCA тюльпан с надписью front camera. Вот и замечательно значит, блок мне не пригодится, зря покупал. )

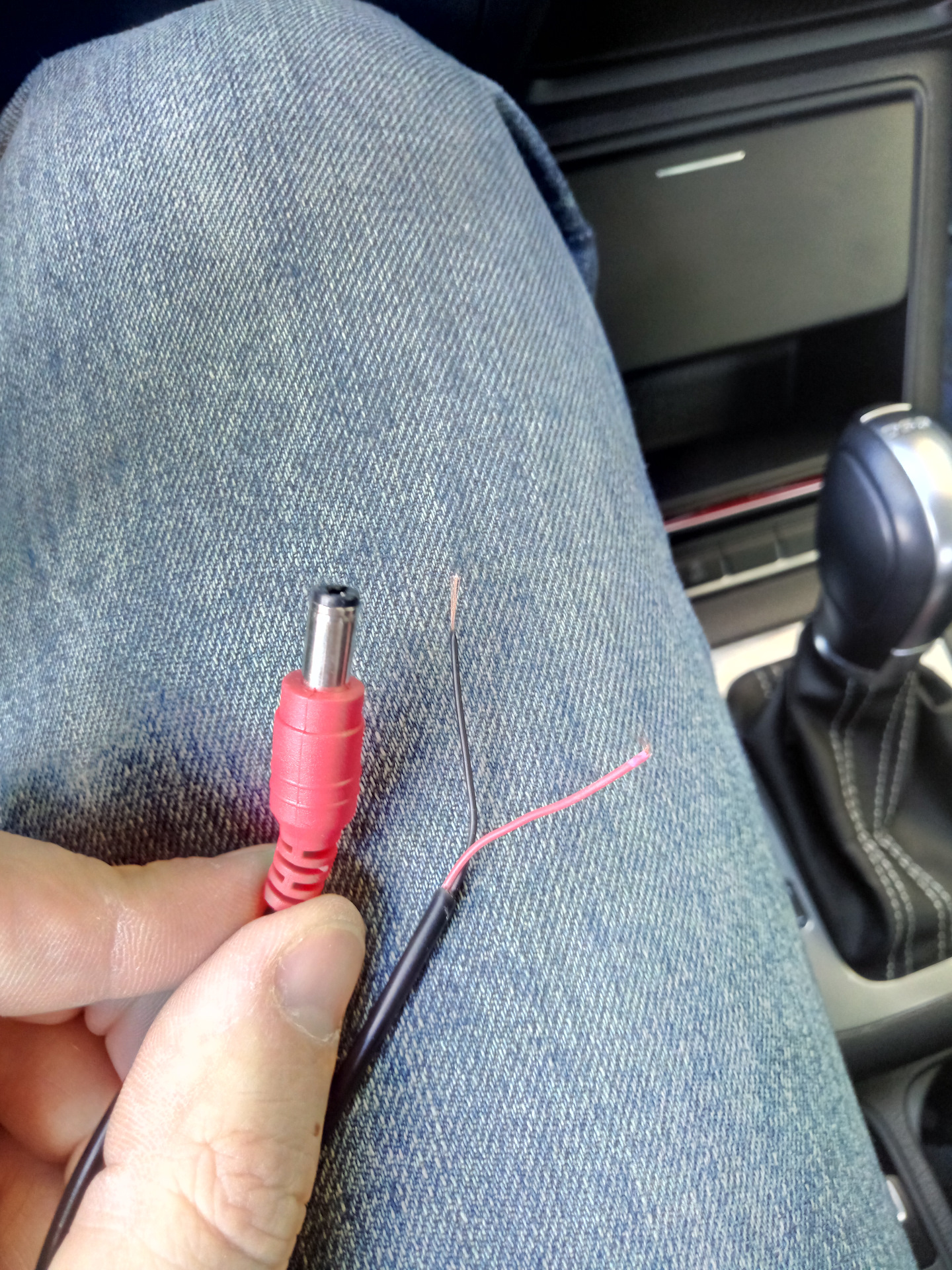

Дальше смотрим саму камеру, что же нужно ей для работы.
Логика понятна. Нажимаешь значок и наслаждаешься картинкой с передней камеры. Подключил RCA к магнитоле в соответствующее место и начал искать откуда взять плюс. После пересмотра проводов магнитолы, естественно не обнаружил особого проводка напряжение на котором появляется после нажатия иконки f.camera. На что я только надеялся. ))) Значит самое безобидное подключение это подача питания на камеру после запуска магнитолы. Да получается, что она будет работать постоянно. Но изображение на экран можно вывести только после нажатия иконки f.camera. Меня устраивает. Нашел нужный проводок и прикрутился к нему. Все заработало. )
Дальше начинаю устанавливать камеру в значок спереди.
Взял сверло 8 мм и рассверлил нужное место и о боже! Не встает эта камера как надо! Твою мать. ) Я не знаю почему она туда нормально не залезла, самое безобидное, что пришло на ум, это то, что она для значка дорестайла. Эх. А так все хорошо шло. ) Ну что дальше. Приступаем к варианту Б.
Вариант Б — это Русские не сдаются!
Взял и обточил эту чертову камеру со всех сторон. После пятой примерки, достиг нужного результата.
Для надежности сзади залил термоклеем, хотя держится она в значке и так довольно таки крепко. Но пусть будет.
Дальше все просто. Просовываю провод от камеры в подкапотное. Под аккумулятором просовываю через резиновую гофру в салон и подключаю в магнитоле. Ставлю магнитолу на законное место и наслаждаюсь результатом.

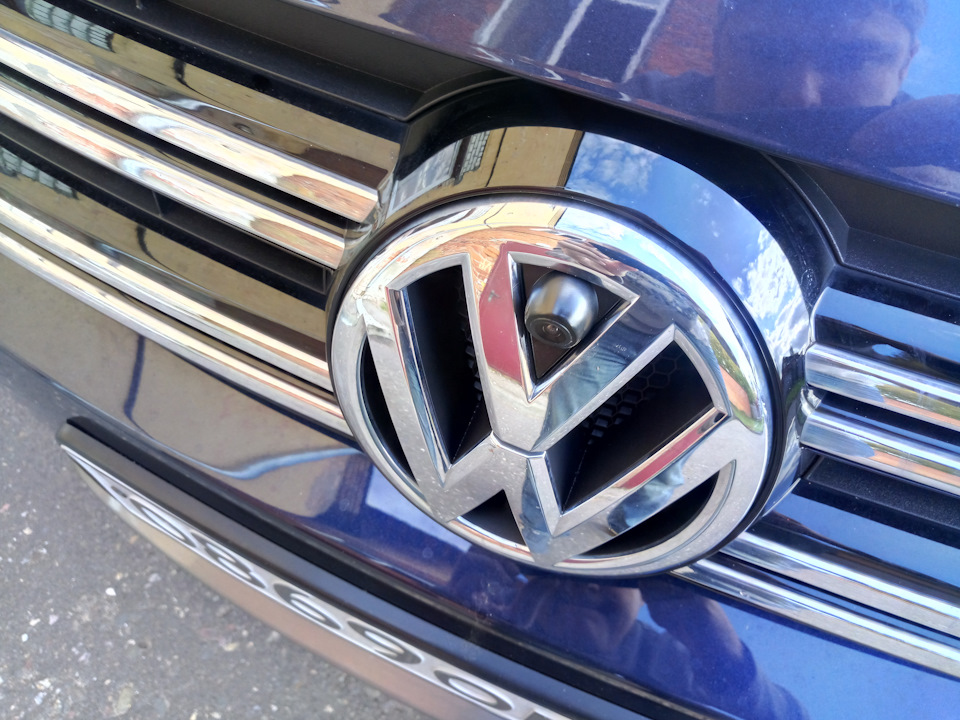

Ну что, все заработало. Камера в значке не выглядит инородной, картинка на экране не HD но качество норм. Все видно хорошо. Блок к сожалению не понадобился (если кому нужен, готов расстаться за денежные знаки) и пришлось конечно понервничать и повозится с камерой обтачивая ее, но ничего страшного, так даже интереснее. )
Comments 21
Как она включается? Какую кнопку надо нажать?
Все же описано. Есть иконка в магнитоле. Жмакаешь ее и все.
Работает?
Да работает. Норм.
Интересно такое к RCD 330 Plus возможно подключить?
Не владею вопросом.) У меня андроид балалайка.)))
Привет, а как блок этот работает?) мне он интересен, какая там логика?
Блок работает вроде как включил заднюю, поработала задняя камера, потом когда машину перевел в драйв передняя включается на 10 сек, но если включишь в это время заднюю, она переключит на заднюю. И еще есть кнопка выносная. Можно типа когда захотел тогда и посмотрел камеру переднюю при нажатии этой кнопки.
Я на механике)) в принципе можно схему собрать и от датчика скорости, чтоб до 20 км ч работала надо подумать
Может. Не в курсе. )
madloke
Блок работает вроде как включил заднюю, поработала задняя камера, потом когда машину перевел в драйв передняя включается на 10 сек, но если включишь в это время заднюю, она переключит на заднюю. И еще есть кнопка выносная. Можно типа когда захотел тогда и посмотрел камеру переднюю при нажатии этой кнопки.
Денег сколько надо?)
В личку написал.
Полезная вещь, у меня на пред тиге тоже стояла
Нужно было брать в нижнюю часть логотипа, у меня в БЖ есть!
Ну да, может. Показывает она явно ближе.
Ближе не берет? Да там же целый полигон для маневра! :)
Для кого то полигон, а для кого то — все харэ хватит. ))) Пол метра норм. Дальше не надо приближаться к чужим машинам. )
Тоже заказал себе подобную, расстроил по поводу обточки…
Встанет как милая. Главное не пере усердствовать с обтачиванием. )
хорошо сделал! действительно не смотрится чужеродно…ну и поможет супруге при парковке!
Спасибо. Супруга уже оценила полезность. )
