Доброго времени суток друзья — товарищи! И так сегодня установил ранее заказанные плафоны подсветки ног. Заранее изготовил проводку, делал с учётом установки подсветки бардачка, то есть от проводки подсветки переднего пассажира кинул "+" на выключатель света в бардачке. Протягивал со стороны переднего пассажира с помощью зонда из проволоки. Места за отопитель много, магнитолу не снимал! Подключался к проводам которые находятся в передней левой стойки (красно-чёрный "плюс" к нему подсоединял желто-чёрный, а к коричнево-чёрному минусу соответственно чёрный минус проводки) с помощь соединительных муфт. Плафоны между собой соединил параллельно! Спасибо за внимание!
подсветка пассажира
оба плафона
VW

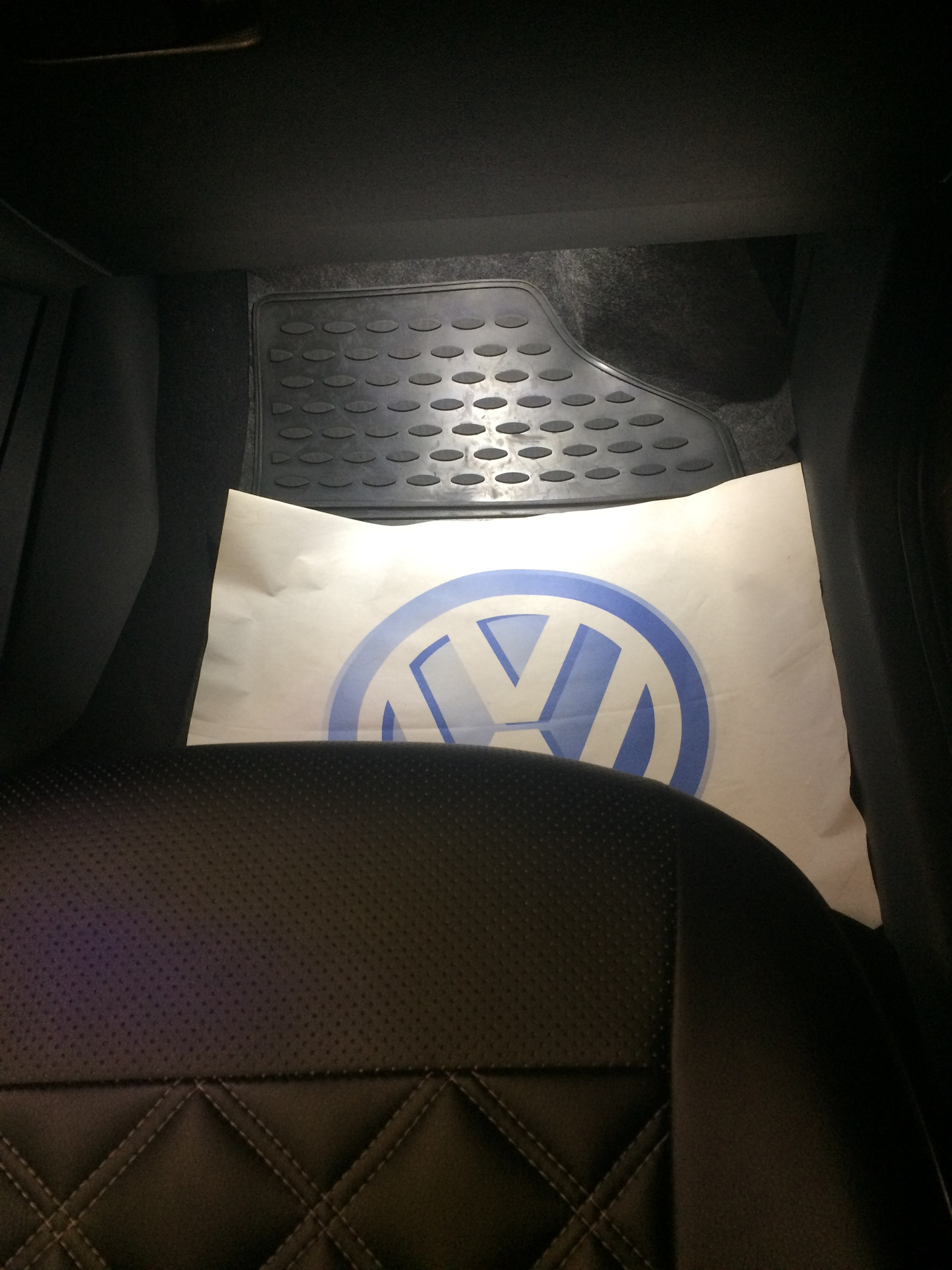

Подсветка в действии. Включается, когда любая из дверей открывается!
При изготовление проводки использовал соединительные муфты
Матерчатая изолента
Муфты соединительные
Общий вид проводки, плафоны подсветки ног уже установлены в штатные места. На фото плафон подсветки бардачка.

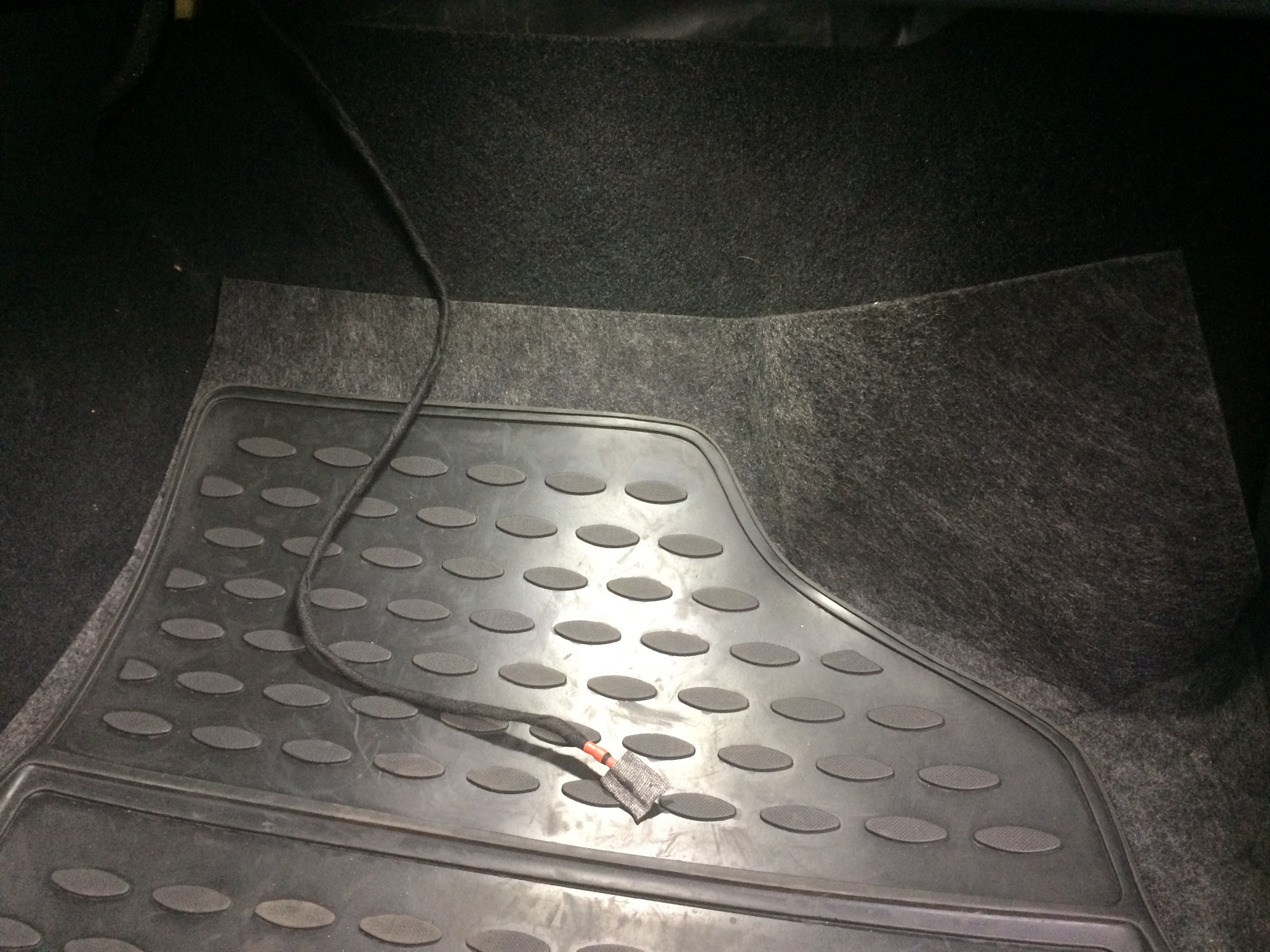

Протягивал проводку от переднего правого пассажира к водителю с помощью проволоки.
Снимал правую крышку панели для того чтобы провод протянуть к левой стойки.

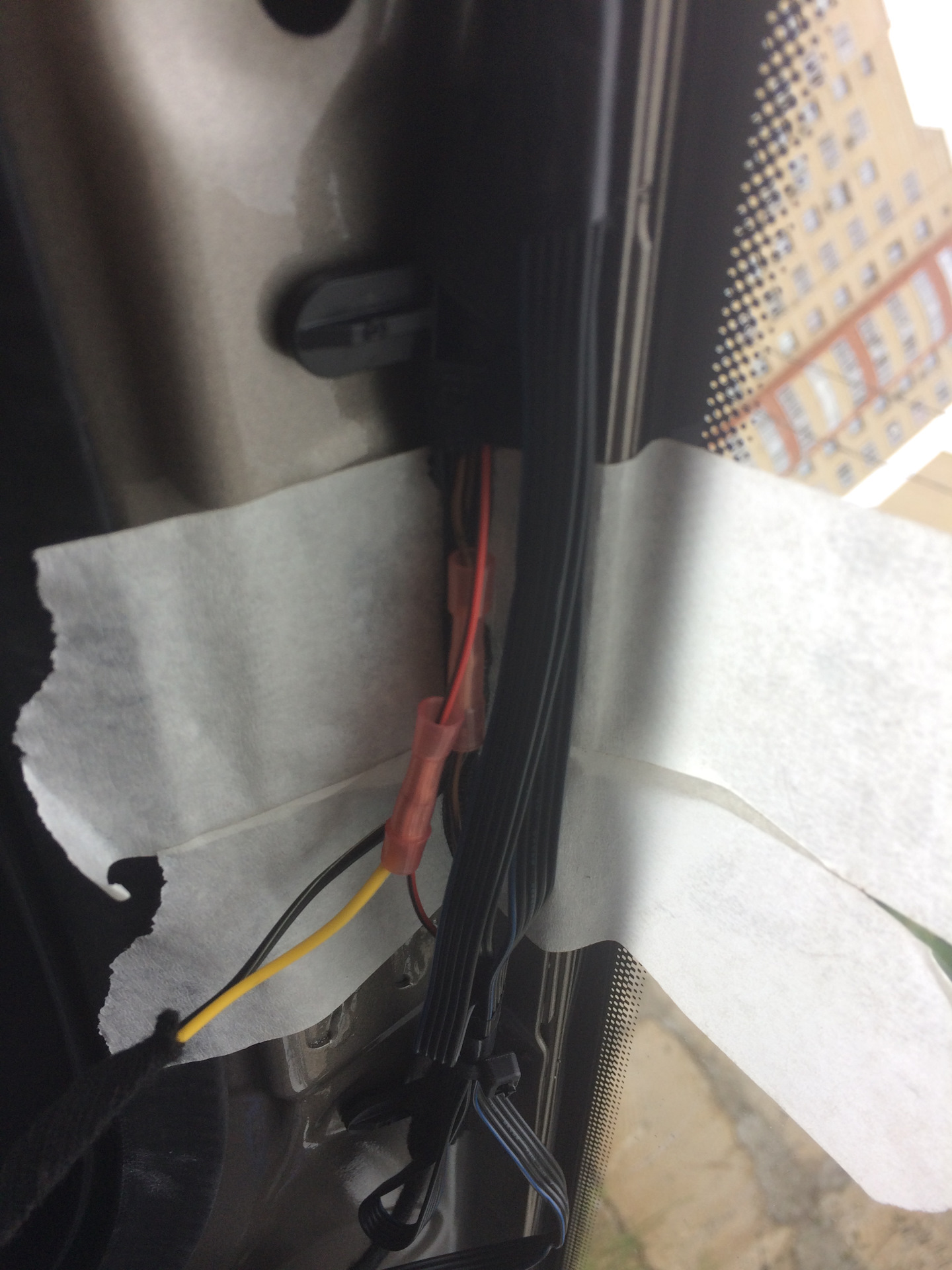

Передняя левая стойка
Подсоединяем к проводки
Вид на правый плафон с верху.

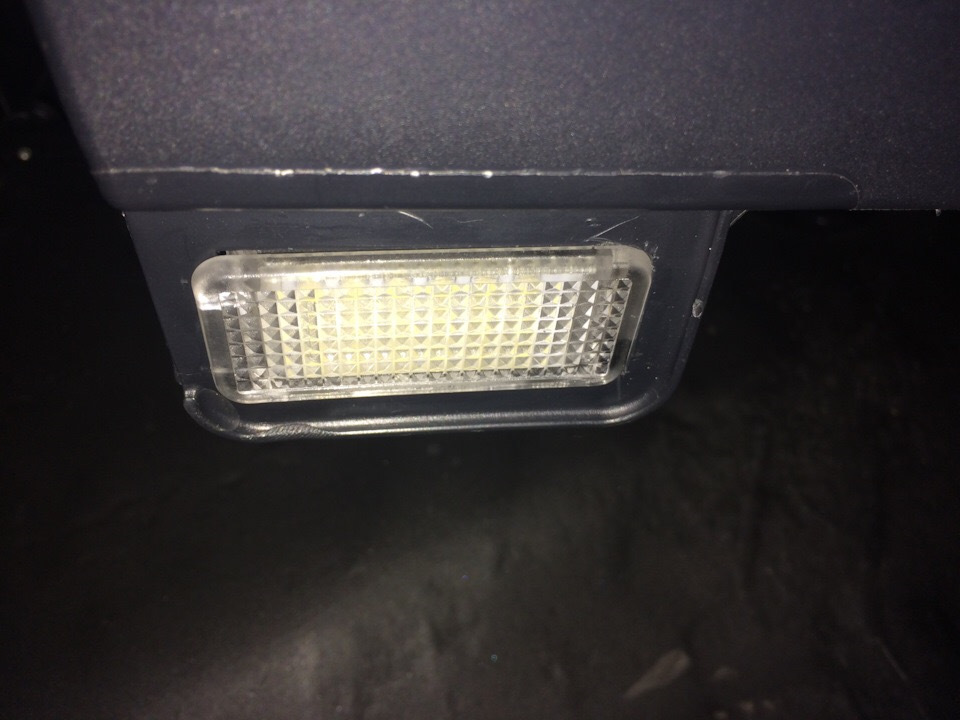

Плафон в штатном месте
Подсветки в действии! На фото провод который понадобится для подключения плафона подсветки перчаточного ящика!
