1 часть — разборка салона
2 часть — проводка по салону
3 часть — подключение
Ну и финальная часть 3 ПОДКЛЮЧЕНИЕ
Что потребуется:
1)Терпение
2)Пластиковые съемники, съемники для магнитолы
3)Пины под синий разъем
4)Изолента
5)ВАЗ-овское 4х контактное РЕЛЕ и разъем к нему(для того что бы не было помех с лампы заднего хода!)
6)Кусачки
7)Моя инструкция для не опытных; инструкция Namelezz для опытных!
8)Наличие открытой опции по камере это к PetranVag
Или если кто сам может то как я выше писал=значит вы опытный и вам не сюда а выше в инструкцию Namelezzа=) там все написано) но я бы не рекомендовал самому туда лезть!)
Цитата:-"Для самостоятельной активации:
В блоке 5f необходимо активировать в кодировании в 19-м байте 4-й бит".
9)Наличие минимального и 100% "главного" правила электрика=)
как сказал мой друг "Кузя":-"красный провод всегда будет "+"
черный и коричневый провод всегда будет "-" "
Итак понеслась:

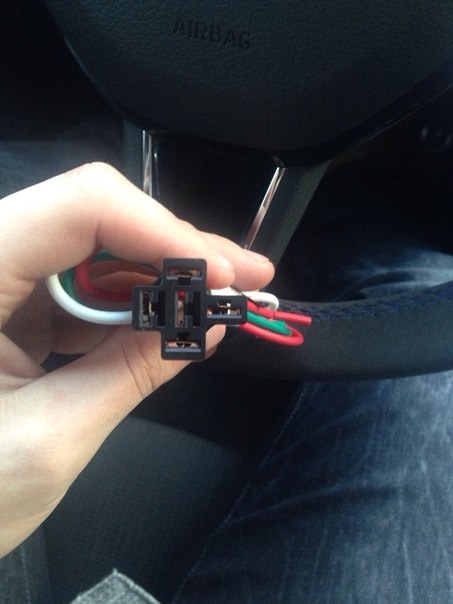

берем обычное ВАЗ-овское 4х контактное РЕЛЕ и гнездо к нему на рынке (я использую 5ти контактное РЕЛЕ, пятный контакт(средний) я аккуратно удалил!из-за того что люди его используют бывают проблемы с помехами и тд!)
за все про все вместе с проводом 5 метров в Маршале (автоцентр) взял за 170 рубчиков
идем к левой задней части которое я упоминал уже 2 раза!
еще раз прилагаю картинку:
вынимаем контакты прикуривателя и начинаем колхозить!
Теперь наличие "минимальных знаний электрика" которые я проговаривал выше позволяет воплотить в жизнь нашу задумку подключить камеру и подключить её:

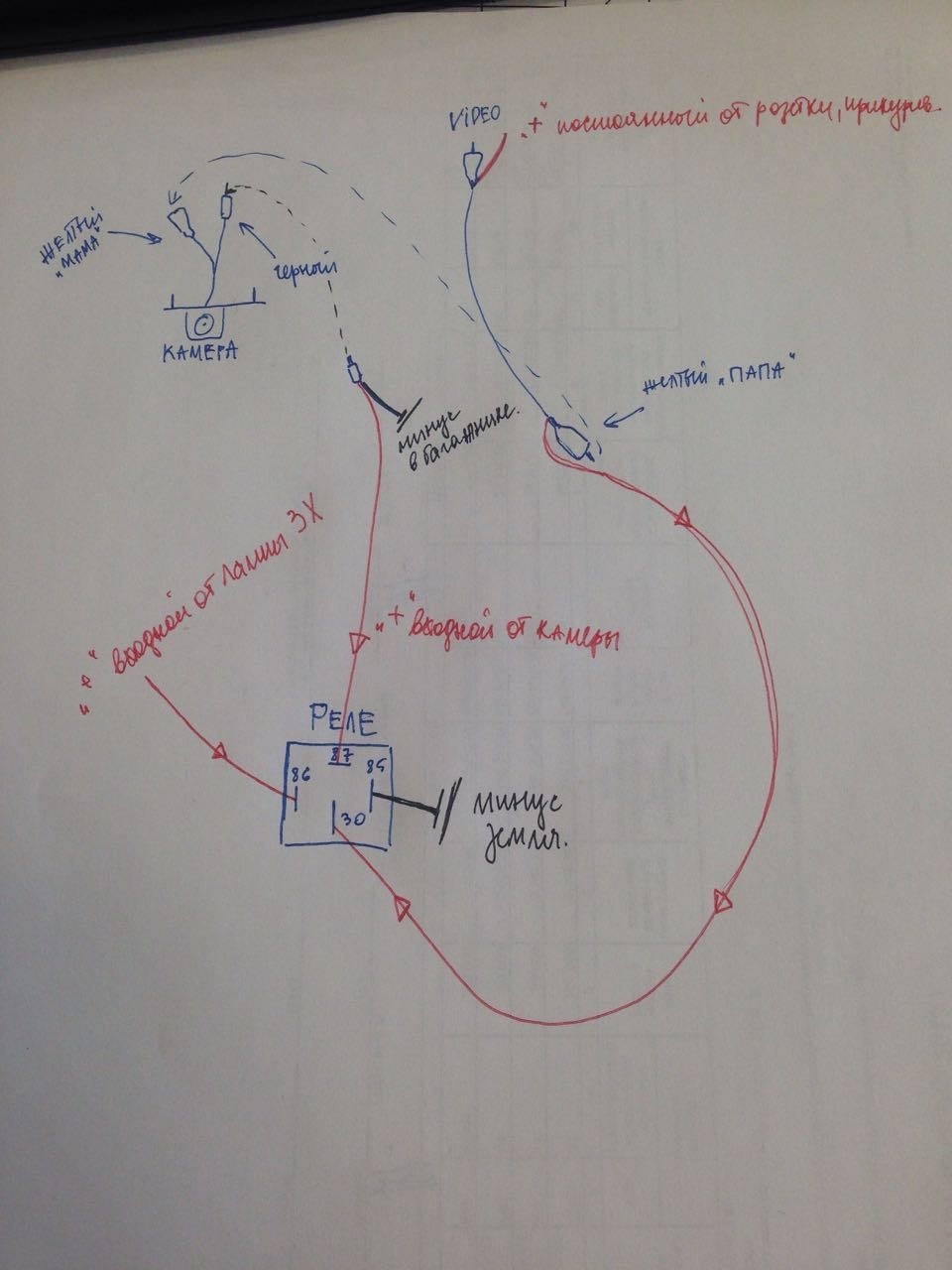

Смотрим схемку которую я так же нашел в Октавия клабе!
(не знаю кто ты) но спасибо большое дружище за нее-облегчило жизнь!
единственное она для 5и контактного РЕЛЕ, ну на 4х контактном просто нету центрального контакта.
Схема установки, если все-таки дуракам не понятна следующая:
-87а контакт нам не нужен его вообще надо удалить если вы используете 5ти контактное РЕЛЕ!
— 30ый контакт подпитываем к "+" заднего прикуривателя (красный провод в полоску)
— 85ой контакт подпитываем к "массе" или "-" (коричневому проводу)
— 86ый контакт подпитываем к проводу заднего хода проходящий в той косе которое прохходит возле прикуривателя (какой спросите вы?), а вот какой:
фото просто взято с лампы.
на лампу, разумеется тянуть ничего не надо!
как написал уже выше провод находится рядом с прикуривателем в общей косе!
как выяснилось по ходу пьесы провода могут быть разного цвета у всех, посему надо прозванивать провода, это делается очень просто если вы один:
1.нужно наличие мультиметра/тестера
2.разбираем правую лампу
3.садимся за руль, включаем зажигание(НЕ заводя)
4.переводим рычаг КПП в положение "R"
5.идем назад и прозваниваем
ну и остается у нас без дела
— 87ой контакт его надо подпитать соответственно к "+" камеры!
это тот провод "питания камеры"(красный удлинненый=он же желтый на фотках у меня) который мы тянули из 2-ой части!
Все изолируем, вынимаем металлическое крепление (пластину) из РЕЛЕ для того что бы когда мы примотаем реле к косе, что бы все это дело не болталось, случайным образом, после долгой эксплуатации эта металлическая пластинка не перетерла провода!
Ну и завершение процесса: теперь остается только подключиться к мультимедии!
Берем съемники и снимаем мультимедию!
(как снимать — фото выложу позже.не делал пока…)

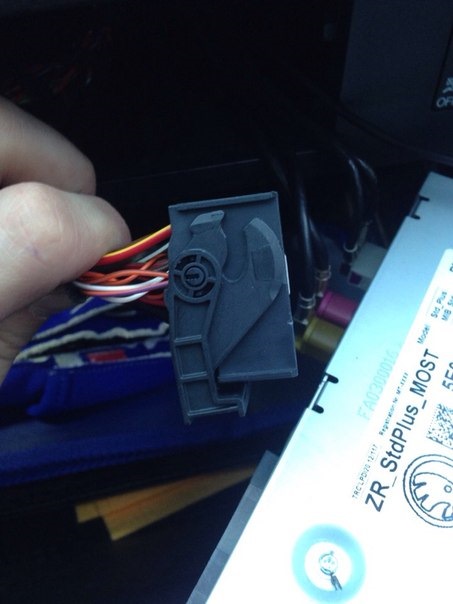

после чего вынимаем самый большой разъем!
вынимается он следующим образом:
вот так он закрыт
сжимаем как показано
открываем и вынимаем
смотрим что имеется
нам нужен синий разьем!
там есть номера!
нам нужен 6 и 12 разьемы!
вот так выглядит с другой стороны
контакты которые надо тоже прнумерованы!
Теперь берем занранее купленные ПИНЫ(они продаются как один провод с двух сторон с пинами, надо только разрезать пополам!)
вот какие надо:
Ищем заранее прокинутый провод, он у меня 3х жильный.
3-ая красная жила нам не нужна, я об этом писал в самом начале она нужна для того что бы проводить "питание камеры" в переднюю часть а/м (например для постоянного питания к предохранителям о чем писал Namelezz!).
ИТАК: Подключем чёрный провод к 12-му пину, оставшийся сигнальный провод (может быть зелёный, жёлтый, иного цвета) подключаем к 6-му пину.
Так же есть альтернатива подключения нарисованная для китайских головешек которые имеют видеовход.
сильно за рисунок не ругайте!
Ну и все:
далее проверяем все на работу!
теперь все работает!
Ай Уася молодец!
Ура!мы сделали это!
разобранный салон собираем в обратном порядке и радуемся радуемся не нарадуемся!
всем добра и удачи!
Если чего — вы знаете где меня найти!

Comments 283
Привет, у тебя написано:
"приматываемся к пинам и подключаем к 12му разъему "экран видеокабеля"(он у меня зеленый) а к 6му разъему "массу" черный провод!"
У namelezz (кстати именно "namelezz" а не "Nemelezz" :) ):
"К пину под номером 12 должна быть подключена "оплётка"/экран видеокабеля от камеры, к пину под номером 6 — центральная жила того же кабеля. Это самые крайние пины для синего разъёма."
У вас написано разное, и я уже слышал от людей, что потом приходилось менять местами пины, ибо если подключить наоборот оно работает только сильно рябит. Центральная — это сигнальный провод, масса — это масса.
Поправь, а то народ путается.
Привет.
Я не совсем понимаю что у нас с добрым человеком как Namelezz(спасибо, поправил) написано не так.
у него написано: "К пину под номером 12 должна быть подключена "оплётка"/экран видеокабеля от камеры"
у меня написано то же самое: "приматываемся к пинам и подключаем к 12му разъему "экран видеокабеля"(он у меня зеленый).
к пину под номером 6 надо надо подключить только оставшийся провод так как "красный" это питание и он подается либо от прикуривателя либо от других "+".
Что у меня не так поясни пожалуйста, я видимо не понял тебя(
может рябить у людей кто поленился и реле не подключил…
У namelezz написано — центральная жила к 6, масса к 12. У тебя написано — масса к 6, центральная к 12.
Он просто назвал массу (чёрный провод) — как "оплётка/экран видеокабеля" — не в смысле того, что там сигнал полезный идёт, а в смысле что в качественном видео проводе масса идёт вокруг сигнально-центральной жилы и служит дополнительныйм экранирующим элементом.
Предлагаю такой текст (из-за того что цвета провода сигнальной жилы могут отличаться у меня, например не зелёный, а жёлтый, а вот масса всегда чёрная, и питание всегда красное).
"В проводе у нас 2 или 3 жилы, красная нам не нужна. Подключем чёрный провод к 12-му пину, оставшийся сигнальный провод (может быть зелёный, жёлтый, иного цвета) подключаем к 6-му пину."
Согласен коллега, сейчас переделаю!)
спасибо!
Не за что — общее дело делаем!
И раз уж пошла такая пьянка, ссылку на пост namelezz вот эту поставь, она сразу на нужно посте открывает: www.octavia-club.ru/f/A7/…ry-zadnego/p33#post606290
договорено.
но я больше чем уверен почему что что черную массу я к 6му подключал(
Тогда возможно, у тебя можно существенно улучшить качество картинки! )) Ребята мне говорили, что подключили по одному — картинка была но мыльная с рябью, подключили наоборот — картинка супер.
хз, у меня все перфекто)
может я конечно уже и не правильно помню…было давненько.
Delphin73
Не за что — общее дело делаем!
И раз уж пошла такая пьянка, ссылку на пост namelezz вот эту поставь, она сразу на нужно посте открывает: www.octavia-club.ru/f/A7/…ry-zadnego/p33#post606290
Поменял!)
Щас пытаюсь узнать у namelezz как он обновлял Болеро, что бы скин парктроников прозрачный сделать.
а он чего обновил?!
Разобрались, у него каламбус, под него есть обновления. Под болеро нету ещё.
понял(только у него же вроде болеро было не?
коламбус у него был и по фоткам видно что каламба.
Блин это или я с ума сошел или он поменял картинки…отвечаю у него вроде как Болеро был…
Delphin73
коламбус у него был и по фоткам видно что каламба.
У него даже пост называется "болеро подключение"…и потом уже поменено на Амунсен, болеро и каламбус.
освежил видимо.
Ну на фото каламбус.
на свежих-да, но был у него вроди как болеро.
Мне заменили Болеро по гаиантии. Теперь версия ПО 0171, какая версия ПО была до этого не помню, камеру ещё не ставили. Вот интнресует будет ли у парктроников черный экран или нет. Какая версия ПО у тебя?
Посмотрю попозже.
Шикарный отчет!) постарался!) так держать))
Парктроник на черном поле?
Спасибо)да на черном
Жаль, конечно, что обновление ПО не помогло(
И как предложение: у тебя отличный пост, сюда бы номера болерунов новых версий, у которых прозрачный парктроник)
Многим бы это было полезно увидеть, потому как кого-то черный экран может отпугнуть)
Тебе приходится все время его сворачивать?
Ну да-сворачиваю)
Мдааа… когда я сам поставил чехлы MW-Brothers, думал что просто король хэнд-мэйда… Прочитал 3 части. это адов труд! :)) Поздравляю! Круто получилось.
Спасибо, приятно слышать)
на самом деле все это тянуть и подключать было проще чем написать этот пост)))
Здравствуй подскажи пожалуйста я подключил два пина в 6 и 12 в синию колодку а дальше потерялся. Желты колокольчик"папа" который пришёл к нам из багажники значит нам нужен еще один колокольчик но "мама" и подцепляемся или просто тупо делаем колокольчику "папа" харакири и припаиваем 6 и 12 пины к нему ? За ране спасибо и сори за глупый вопрос.
Вы желтую маму припарируете и у вас получается 3 жилы, черная, красная и еще какая-то.
Черная если вы взяли минус в багажнике-вам не нужна-под корень откусываете.а красную и еще одну подконтачиваете к проводам из 6 и 12 пинов
Спасибо большое!
Пиши если что
Спасибо тебе за подробное описание установки.
Подскажи пожалуйста пины (6 и 12) подключаются непосредственно в голову или в блок который стоит в бардачке.
Пожалуйста)подключаются в блок в бардачке
Спасибо еще раз.
Всегда пожалуйста)
Видео приложите, не могу понять удобнее ли это датчиков?
оно есть в следующем посте
Блин, я поражаюсь твоему усердию и терпению. Если бы я делал тоже самое, что и ты с авто, то он был бы весь в сколах/царапинах… психанул бы и расхерачил все.
Хах)спасибо!)
Я на самом деле психованый еще тот)с машиной менее психован, но хожу на грани!))
Тебе надо бизнес наладить по установке ништяков на А7)))
Ахаха)так а зачем платить деньги если самому можно?)
Если кто-то рукажоп, то да:)
а как быть с парковочным ассистентом?) все эти линии датчиков парктроника на весь экран высвечиваются, как-то можно переключать режимы?
Вы много им пользуетесь?)
Можно выключить камеру и включить просто парктроник стандартный
ну у меня просто круговая картинка с показаниями датчиков парктроника) довольно удобно
Да, это тема нормальная.
на камере я думаю по кругу так же должно все отображаться!
Парни погодите а зачем камеру через реле подключали к заднему ходу, голова должна 6 вольт давать на камеру по идее, пробовали тестером звонить незадействованые пины?
Через реле подключали для того что бы не было помех от заднего хода.для разгрузки.
Не понял про не задействованные пины?..
Ну на всех авто где есть штатгная камера, питание подает сам мафон а не задняя лампочка, реле я понимаю что для разгрузки от помех при проверке целостности лампы. Я буду пробовать искать питалово камеры.
Аа.ну попробуй)
Ну на всех авто где есть штатгная камера, питание подает сам мафон а не задняя лампочка, реле я понимаю что для разгрузки от помех при проверке целостности лампы. Я буду пробовать искать питалово камеры.
можно вопрос. Так в итоге удалось что-нить получить? магнитола дает +6 вольт на камеру при включении заднего хода или нет?
Два вопроса:
1) поставить можно только на голову с блютусом?
2) разметка статична? или же двигается, как руль крутишь?
если почитать все с начала и до конца, то ответы можно получить на все вопросы)
1)ВНИМАНИЕ!
На сегодняшний день Болера, Амудсен, КАламбус без "СинегоЗуба", голосового управления и без медиа входа — не будут поддерживать камеру…
камера будет работать при наличии всего что я назвал, если одного "из" нету, то это провал!
Пока напишу по ссылке которую мне любезно предоставил Phaeton-I
видео входа нет в устройствах с номерами:
5E0035812
5E0035819
5E0035820
5E0035812A
5E0035819A
5E0035820A
так же обязательное условие: камера должна быть стандарта NTSC (цветная) ее будут поддерживать наши майфуны, при наличии всего о чем я писал выше!
2)Когда крутишь руль траектория не меняется!
Круто Вова, где камеру заказывал? Себе хочу камеру ставить, но думаю нужна ли она мне)
Спасибо!
на алиэкспрессе ru.aliexpress.com/item/HD…via-Fabia/1948165510.html
я покупал за 1300, но там есть и дешевле.
установка обошлась в 300 рублей
соответственно за 1500-1600р я думаю что камерка всем нужна!)
удобно, но все равно по привычке щами трясу по зеркалам))
Понятно, если что буду обращаться за помощью в установке)
ок)ты уже 3ий)
Vova2304
Спасибо!
на алиэкспрессе ru.aliexpress.com/item/HD…via-Fabia/1948165510.html
я покупал за 1300, но там есть и дешевле.
установка обошлась в 300 рублей
соответственно за 1500-1600р я думаю что камерка всем нужна!)
удобно, но все равно по привычке щами трясу по зеркалам))
по зеркалам надо смотреть при любом раскладе. А то у нас дама одна выезжала задом с разворотом в одну сторону. Уткнулась в экран и смотрела чисто камеру — бабку боком так толкнула что чуть не переехала. Так что сначала зеркала, а камера для доп контроля и удобства, чтоб поплотнее подъехать куда либо.
Поздравляю с завершением установки. Молодец что не поленился и написал инструкцию.
Ну разумеется)я просто даж на камеру не смотрю.)
спасибо! еще видеообзор ща тизерну!)
Незаменимая штука! ;)
Ну есть немного)
Видео входа нет в устройствах с номерами:
5E0035819A
5E0035820A
5E0035820
5E0035819
5E0035812
В блоке 5f необходимо активировать в кодировании в 19-м байте 4-й бит.
Спасибо!)
С подключением камеры все понятно, а как васей в блоке 5f поменять кодировку с поддержкой камеры? Просто так она работать не станет, + прошивки разные бывают и магнитолы бывают с блютузом и оптикой MOST а бывают без блутуза и оптики. Так-что пост не полный, колись как прошил!
P.S. у меня голова такая-же как у тебя с блютузом.
Видео входа нет в устройствах с номерами:
5E0035819A
5E0035820A
5E0035820
5E0035819
5E0035812
В блоке 5f необходимо активировать в кодировании в 19-м байте 4-й бит.
Спасибо за то что ответили за меня!)
A7Service
Видео входа нет в устройствах с номерами:
5E0035819A
5E0035820A
5E0035820
5E0035819
5E0035812
В блоке 5f необходимо активировать в кодировании в 19-м байте 4-й бит.
У меня вася биты блока 5f не отображает т.к. нет сведений об этом блоке в версии 12.12.0, можно в цифрах? какой по счету ноль поменять на единицу или символ? Заранее спасибо!
f-picture.net/fp/81451e57b5e140af8e559c1996911d67
по идеи у тебя в в 19-м байте стоит 84, нужно сменить на 94
спс
С подключением камеры все понятно, а как васей в блоке 5f поменять кодировку с поддержкой камеры? Просто так она работать не станет, + прошивки разные бывают и магнитолы бывают с блютузом и оптикой MOST а бывают без блутуза и оптики. Так-что пост не полный, колись как прошил!
P.S. у меня голова такая-же как у тебя с блютузом.
Пост не полный потому что вчера весь день делал и
доделывать буду в любом случае потому что вопросы все равно будут у кого-то глупые, у кого-то нужные, потому что я мог забыть что-то.буду туда ответы на вопросы из комментов дополнять!
Вот например ответы на твои вопросы!
Еще, судя по твоим вопросам-ты профи!)поэтому я где только мог разместил инструкции Nemalezz-там все есть для тех кто понимает!
И phaeton-1-красавчик, за меня ответил!)
Ууупс нвшёл про камеру
+1
Камеру где и какую покупал?
А как отключить парковочные линии на этой камере?
Если мне не изменяет память просто их яркость на минимум сделать и они отключатся.
Завтра поковыряюсь!
не, от камеры должен отходить проводок короткий — на нем перемычка соединяющая 2 контакта — если она стоит, то линии есть, если ее убрать то линий нет)) во всяком случае на предыдущих машинах у меня так было))
у меня такого нет.
щас даже спущусь посмотрю как убирать паркинг линии!)
Я себе такую же камеру заказал. Я не увидел на ней никаких лишних проводов, которые бы отвечали за парковочные линии. Если найдешь как их убрать, отпишись здесь! Спасибо тебе за такой подробный отчет по установке!)
Спасибо! у меня такая же херня.ничего лишнего не заметил!
да и хер с ними!)
Ну, молоток! ))
В закладки!
Спасибо!)
половину не понял, но прочел все от корки до корки!
Ну я не удивлен!)
valera98rus
половину не понял, но прочел все от корки до корки!
Что не понял?попробую понятнее изложить)
надеюсь в вскр в живую расскажешь;)
Хорошо!)
а че, тебе парктроников не хватало?
Ну типа того)с камерой лучше на много потому как чувствуешь миллиметраж! хотя с непривычки все равно головой мотаю по зеркалам!)
красавчик))) поздравляю, правильная тема))
Спасибо!)
Красавчик! Вот это постиЩе!
Спасибо!)надеюсь чем-то помог)
Нихуахуа! Вовашка красавчик) Вот от тебя совсем не ожидал, что настолько копнёшь))) Ещё один нерукожоп)))
Ахаха)спасибо Димон!)от тебя приятно слышать!)
Но до тебя далеко еще…:/
Ништяк! Работает на любых версиях болеро?( читал что где-то не подключается в зависимости от номера Гу) что за настройки камеры справа? ну и наиболее интересно как это все работает по ощущениям?)) траекторию как я понимаю не рисует и вызвать окно с обычным парктроником тоже нельзя. Работа на 5+.
Спасибо!)
Нет, не на любых:(
Работает только на болерах с бт и с голосовым управлением, если майфун просто с бт то тоже работать не будет как на форумах пишут!:(
Настройки по яркости и контрастам.
Можно вызвать меню!
Это все завтра распишу для наглядности и попробую рассказать)
Будет мой первый опыт)
Траекторию не рисует.:/
Ну главное что показывает!) сколько цена под ключ вышла? Не экзисте пины не ужалось пробить по номеру.
1300 камера, 170р реле с гнездом и 5м провода, 170р пины.
Изоленту четкую кореш который подключал мне- подогнал от мерена:)
Зачёт !
Спасибо
Подскажи номерок камеры пожалуйста
номерка нет, есть ссылка ru.aliexpress.com/item/HD…via-Fabia/1948165510.html
СПС!
Xpysh
Ну главное что показывает!) сколько цена под ключ вышла? Не экзисте пины не ужалось пробить по номеру.
на алиэкспрессе ru.aliexpress.com/item/HD…via-Fabia/1948165510.html
я покупал за 1300, но там есть и дешевле.
установка обошлась в 300 рублей
соответственно за 1500-1600р!)
пины к ОД покупай едь они всегда есть 170р
на экзитсе на рублей 20 стоить дешевле будут.и не факт что те тебе продадут.
