Интересный опыт получил и даже не представляю сколько денег и времени сэкономил. Поделюсь, может кому пригодится.
Загорелась лампа ошибки SRS на приборке (эирбег/мужик с подушкой), т.е., если что, то подушки не сработают.
Звонок к ОД: у нас диагност по четвергам, запишитесь на следующую неделю, стоимость сказать не можем. Понятно, что, в любом случае, у меня появилось время на самостоятельную диагностику.
Во всем известной книге по ремонту Прадо 120 есть информация, что помимо компьютера, можно диагностировать ошибки путем замыкания нужных контактов разъема диагностики — машина входит в режим самодиагностики и по частоте вспышек индикаторов можно определить коды ошибок.




Диагностика через замыкание скрепкой выдала нужные коды ошибок, но в том числе и по другим блокам:
-SRS 14 — Код DTC B0101/14 ОБРЫВ В ЦЕПИ ПИРОПАТРОНА ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ
-ABS 41 — Код DTC С1241/41 НИЗКОЕ ИЛИ ЧРЕЗМЕРНО ВЫСОКОЕ ПОЛОЖИТЕЛЬНОЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
-ABS 56 — Код DTC C1256/56 НИЗКОЕ ДАВЛЕНИЕ В ГИДРОАККУМУЛЯТОРЕ
-VSC 43 — Код DTC С1223/43 НЕИСПРАВНОСТЬ СИСТЕМЫ УПРАВЛЕНИЯ АБС
Дальше веселее. Нужно расшифровать коды. Был скачен нужный TechDoc, найдено описание кодов и схемы диагностики и ремонта.

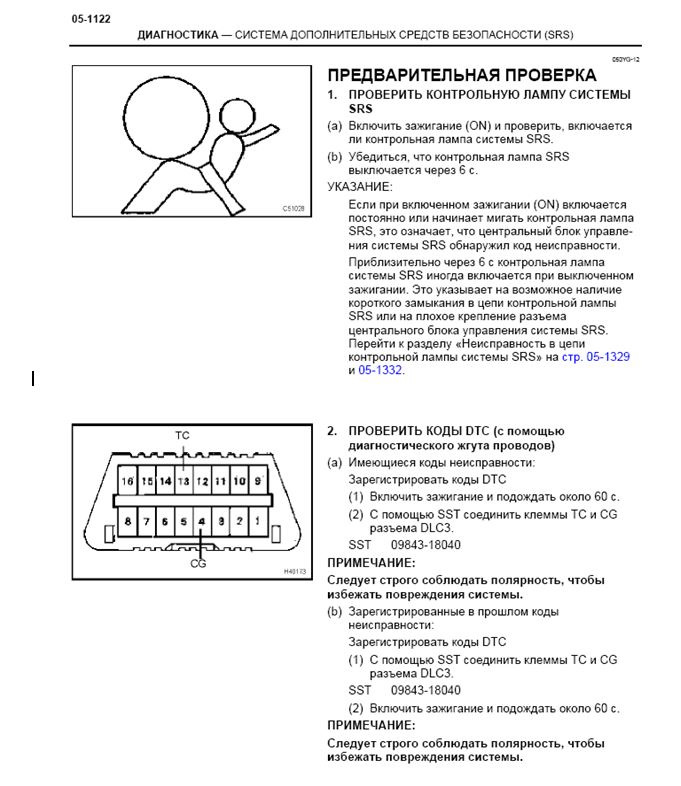

Выложу дилерский мануал по коду DTC B0101/14, имеющего отношение к проблеме, остальные коды связаны с данной ошибкой или предыдущими разрядами аккумулятора (недавно померло реле регулятор, пришлось заменить).




По мануалу выложенному выше выявил, что есть обрыв в области подушки водителя. Замеры показали что обрыв в улитке (спиральном подрулевом шлейфе). Разобрав улитку и без тестера увидел обломанную и подгоревшую в месте обрыва (?) нить. Тестером убедился, что обрыв именно в системе SRS.
Обзвон разборок выявил, что степень жадности продаванов за б/у улитку с непонятным ресурсом составляет от $25 до $150. Улитка была куплена новая оригинальная за $25 и заменена за 20 минут под магазином. Все лампочки ошибок потухли. Важные ошибки клеммой не сбрасываются, а только компом. Поэтому, ошибки были сброшены скрепкой согласно мануала.
Хэппи энд.
З.Ы. Я к чему, ребята, — люблю Toyota за то, что многие проблемы можно решить самостоятельно и недорого.
З.Ы.Ы. а диагност у ОД наверно до сих пор не освободился.


Comments 16
Поменяли задние тормозные диски, колодки. Прокачали всё. При езде выходит ошибка С 1256. Снимаем сканером. Но при езде с резким торможением опять значок АBS, скользкая дорога и звуковой сигнал. Останавливаешься, несколько секунд и всё норм. Что делать с этим? Говорят надо менять гидроаккумулятор…
Несколько секунд и насос давление качает? А после торможения давление падает и выскакивает ошибка?
Надо смотреть какие еще ошибки есть. Через комп или скрепкой.
И поищите инфу по ремкомплекту
А в мануале написано смотреть или стереть кол ошибки "С помощью SST соедините контакты TC и CG на DLC3, а затем включите зажигание (IG).
SST
09843-18040 ".
ВОПРОС-Скрепка заменит этот шнурок SST? Ведь там стоит какойто элемент. Возможно сопротивление, или предохранитель, или диод…
Так как там написано, что надо соблюдать полярность полярность.
Так че тупо можно работать со скрепкой?
Или двумя проводками, которые по очереди замыкать на массу…
А в тойоте всегда так — берешь тупо железяку и ремонтируешь
Нах изобретать велосипед, если sst нет и скрепкой все сотнями людей отработано
Что такое sst
Sst?
Если упростить, SRS — индикатор на приборке эирбег/мужик с подушкой
Я тоже на днях столкнулся с обрывом сигнала в улитке. Т.к. авто стоит на продаже решил отреставрировать. 10минут с паяльником, ставлю на место и ничего не горит. Действительно ТОЙОТА хороша в плане самодиагностики.
Попробовал запаять и понял, что это не надолго. Делал для себя, поэтому заменил, теперь в голове не держу.
Для себя это самое верное решение!
Интересно, а ELM-овский сканер с алиэкспресс смог бы в этом случае считать и определить ошибки?
Не определил и не удалил.
Хреново :(( А какой программой? Торкуе или елм скан тойота?
Всеми доступными в плеймаркете))
AlexTVHELP
Хреново :(( А какой программой? Торкуе или елм скан тойота?
Да и дольше сканнер подключать, чем обнулить скрепкой
А по подробней как обнулить скрепкой
Что как обнулить та
