Актуально для желающих помочь в создании патча теста стрелок!
Нужно:
1. Родной дамп (eeprom) приборки. Дамп, залитый в приборку от пассата под гольф — не катит!
2. Фото наклейки на корпусе, как такое:
3. Скачать ROM из приборки начиная с адреса 0 и длинной 32768 байт.
Скачать можно с помощью KKL кабеля на чипе FTDI (FT232xx) и программы vag k+can commander 1.4.
Так же некоторым удается запустить работу программы vag k+can commander 1.4 с кабелем на чипе ch34x и последними драйверами под него.
Краткая инструкция:
vag k+can commander 1.4
Выбрать k-line
Instrument Cluster
Read ROM/Flash и в окне ввести:
Start address = 0
Length = 32768 (у меня воспринимает значения в десятичном виде, хотя и указано HEX)
И не трогать комп, не играть в косынку, не давать ему уснут около 25-30 минут!
Во время считывания ROM будут бежать адреса в окошке статуса внизу — должно дойти до 0x007ff8!
Сохранить "Save to file…"
Наглядно на фото:
Детально и видел описано у Мехрана elpasso544 тут www.drive2.ru/l/482641350324388390/
Прислать мне данные три файла, указанные в тексте выше.
PS. Просьба не мучить меня вопросами! )
UPD.
Для приборок с утерянной наклейкой или шкод, чтобы определить версию ROM приборки нужно скачать 16 байт — как описано выше, но вводить:
Start address 8448
Lenght 16
Версию определяем как показано на рисунке: a.d-cd.net/d1a0c79s-960.jpg
Comments 119
Добрый день!
Можешь поделится программой Vag k +Can commander 1.4
www.drive2.ru/l/6156221/
Спасибо!
Есть приборка 503 3U0 920 941A фуллфис, слитый ром и еепром. Нужно?
Присылай для коллекции
Не подскажите можно ли сотворить это чудо с моей приборкой?
Нет конечно
Усе огонь, спасибо большое . 30мин чтоб понять, с четвертой попытки получилось . Вот только хотел спросить, а можно понизить скорость стрелок ?
Понизить скорость нельзя
ага понял . а тест стрелок после запуска двигателя ? а не после включения зажигания . ради интереса ))))
Тоже нет
Артем добрый вечер! Я снял два дампа разными версиями K-CAN commander, но при открытии программой dashdampedit выходит сообщение что данный дамп не подходит. Что может быть?
Я читал в комментариях что вы можете посмотреть дамп, но к сожалению я не знаю куда вам его отправить.
В личке

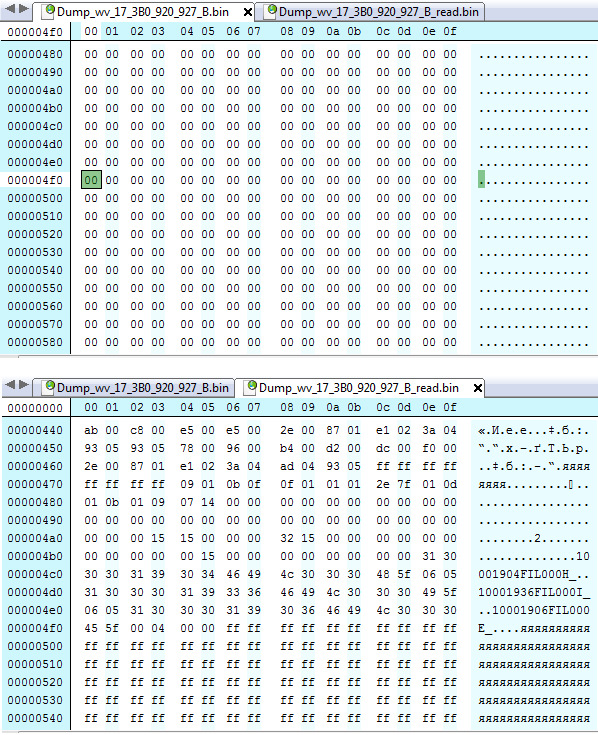

Доброго времени суток! Артем, я снял дамп по вашей инструкции, но мне вообще ничего не понятно. по адресу "0x4f0" у меня вообще только "00" (первое изображение)
попробовал прочитать приборку нажав просто "Read" по адресу "0x4f0" в основном "FF" (второе изображение).
приборка у меня: 3B0 920 927 B. Я не могу понять, это 501 или 503?
Есть фото наклейки с приборки?
К сожалению нет. Обязательно надо?
На первом фото ничего не считалось явно.
ROM приборки не провобовал считать?
Нет. DashDumpEditorОМ надо считать?
Или попробовать еще раз дамп слить?
Считать как показано в записи k+can commander 1.4.
Достаточно данных с адреса 8448 — размером 16 байт!
Понял! Только у меня k+can commander не 1.4 а 2.5
2.5 подойдет.
16 байт или Кбайт?
Для определения версии rom достаточно 16 байт

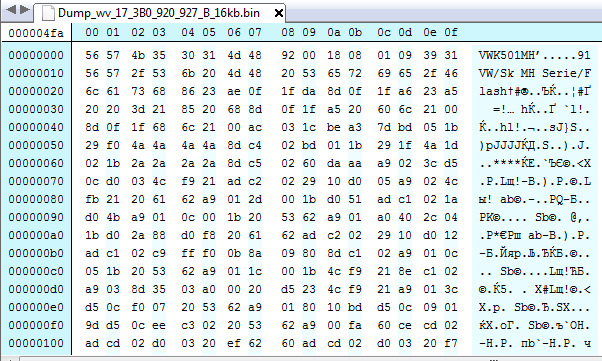

Вот что у меня получилось:
ROM ID 00.92 — так что можно скачивать eeprom приборки и прописывать патч dashdampedit.
Спасибо!
Буду пробовать!
VampireLo
Для определения версии rom достаточно 16 байт
Немного не дождался ответа и снял на 16Кб )
AlexandrRob
Доброго времени суток! Артем, я снял дамп по вашей инструкции, но мне вообще ничего не понятно. по адресу "0x4f0" у меня вообще только "00" (первое изображение)
попробовал прочитать приборку нажав просто "Read" по адресу "0x4f0" в основном "FF" (второе изображение).
приборка у меня: 3B0 920 927 B. Я не могу понять, это 501 или 503?
www.drive2.ru/l/483751857068441825/
ROM 00A7 Immo3 Skoda
дайте свой мейл!
Используй программу DashDumpEditor www.drive2.ru/l/471768829593126099/
Она понимает ROM 00A7
Артём реально будет читать 25-30 минут? у меня столько акум в ноуте не выдержит(((
Пришли лучше на мэйл дамп своей приборки 1j0920906n
родной который был с завода?
Да да да
уже поехал))
Подходит
какая ещё помощь нужна?
Golffik
Артём реально будет читать 25-30 минут? у меня столько акум в ноуте не выдержит(((
5-10 минут
Актуально только для половинчатых и полных экранов?
Актуально для всех приборок на которых не реализована функция
Добрый день, а на приборе 5го гольфа такое можно реализовать?
Может и можно, но мне не известно как
Жалко. Видел видео с такой фишкой, но там автор считывал епром с разбором приборки. А разбирать как то не хочется.
Придётся разбирать
Вот этого и не хочется)
Не мучайте(((скажешь тоже)))взял мяч — так ху…ч)))
Ха ха ха)
Почему дамп под гольф в пассатоприборку не катит? На нем работает?
Для исследования не катит
А прокатят пассатопотроха под тест стрелок же? Дамп можно прислать на правку?
Можно воспользоваться программой www.drive2.ru/l/481115503062941887/
Так, чет я торможу. мой дамп нужен?
У тебя же работает тест стрелок?
Да, потому и пишу, что не пойму надо или нет. У меня да, работает. Но я, к стати не знаю, потроха от какой приборки у меня. Я определял по двум битам в дампе.
Давай для меня.
Ок, позже ноут включу и отправлю.
Не горит вообще
У меня приборка изначально, емнип, 3b7920947 (букву не помню) сейчас туда залит дамп 1j5920846A. Тебе только ром лить? Или дамп тоже? Оригинального дампа нету.
Хотя бы rom и фото наклейки, если осталась.
Наклейки нет, ром именно вот этот е*******
Скачивай и присылай
Kobndobn
У меня приборка изначально, емнип, 3b7920947 (букву не помню) сейчас туда залит дамп 1j5920846A. Тебе только ром лить? Или дамп тоже? Оригинального дампа нету.
У меня тоже так потроха такие дам такой же тест стрелок работает .
А под какой ром ты тест заливал?
В смысле я дамп скачал поправил и назад .
Я понял, дамп (кусок) был под какой ром?
501 это имеешь в виду .
Kobndobn
Я понял, дамп (кусок) был под какой ром?
Данные патча для ПЗУ ID 10A4
Так у меня не этот ром, а 92ой
neksh
Данные патча для ПЗУ ID 10A4
Приборка пассатовская изначально, от w8, номер на 7 заканчивался
Понятно
У тебя какая приборка? Номер изначальный?
3B0920987
Я просто не увидел что у тебя 3B7
И в дампе ром 10ый?
Ну да получается раз работает .
Ну в самом дампе ты смотрел адрес, где rom id указан?
Да нет не смотрел .
Посмотри, если не сложнл
Как посмотреть ?
В посте же все написано
Теперь только завтра глянул .
Ок
О, помогу) как раз будет полезен мой ROM
Только vdo иммо3?
Так на вдо иммо 3 на аудосовских будет работатать или нет ?
Я без понятия, у меня нет ауди (
У меня есть Ауди
Тогда все в ваших руках) все делается на энтузиазме, на своей машине…
Это понятно в предыдущей же теме было сказано что именно гольф пассат бора джетта и определенный тип дампа
Ну если заняться, поидее и на ауди можно, но это время и знания надо…
Это понятно я так понимаю на ужи все дампы криптованые ?
Не все, да и декриптор есть
Если я салью дамп со своей рабочей и его же залью и будет все норм то это не крипто?
Почему? В крипто, только крипто заливать. Но от другой машины нельзя, как на vw, можно завалить приборку.
токсть свой правленный дамп она возьмёт без проблем ?
Смотря что править, может надо кнтрольную сумму пересчитывать иначе гемор), с крипто самому лучше не эксперементировать, если нет программатора)
У меня программатора пока нету
BlackLight-drive
Смотря что править, может надо кнтрольную сумму пересчитывать иначе гемор), с крипто самому лучше не эксперементировать, если нет программатора)
А как контрольную пересчитывать ?
Ну программатор нужен чтобы потом восстановить убитую приборку) Как контрольную сумму в ауди считать не знаю…
Ясно спасибо
BlackLight-drive
Ну программатор нужен чтобы потом восстановить убитую приборку) Как контрольную сумму в ауди считать не знаю…
ru.aliexpress.com/item/US…34-49fd-8fc2-39799509af2d например
Вот такой пойдёт программатор
Я этим не занимался, поэтому помочь не смогу…
BlackLight-drive
Только vdo иммо3?
Хороший вопрос! Смотрю eeprom от 3B0920842, 1J0920842, 3B0920920 и не вижу в нем стандартного "патча", который тестирует приборку при старте, так же все адреса другие, чем на vw501/vw503, поэтому надежды ещё меньше. (
Печалька)
Возможно гуру fillsa сможет разобраться как это работает и сделает чудо. )
приборка от турки иммо3? тест стрелок будет на нее?
Может быть…
Сделайте для Ауди😭
Спасение утопающих…
Это да, но мы готовы экспериментировать)
на ауди тест стрелок будет работать? есть ли смысл заморачиваться. визуально приборка как на пассате, только экрана нет, есть отображение выбранной передачи. приборка 8D0919860EX либо 8D0919861AX
Скачай дамп и сравни с гольфовским. Так же по распиновке желательно сравнить приборку от гольфа и от ауди.
k0k0s-39
на ауди тест стрелок будет работать? есть ли смысл заморачиваться. визуально приборка как на пассате, только экрана нет, есть отображение выбранной передачи. приборка 8D0919860EX либо 8D0919861AX
На 919х приборках не планируется.
чего так?
Ответ такой же, но с усугублением www.drive2.ru/l/481131720…age=0#a481133645004800154
так это, шнурком тест стрелок проходит или это не то.
Ссылка в начале записи
1 и 3 без проблем. А корпус у меня другой от иммо 2(
Дима, тебе можно и без фото наклейки с корпуса. )
👍
