На Патриоты 2017 года завод снова начал ставить два электровентилятора охлаждения двигателя. "Значит все-таки нужен" — подумал я, и перед летней поездкой на юг решил доработать систему охлаждения. Забегая вперед скажу, он нужен, если вы стоите в пробке, за бортом +30 и выше, а в салоне работает кондиционер. Во всех остальных случаях хватает одного электровентилятора и исправной вискомуфты.
Из запчастей понадобится электровентилятор 3160-1308024. На Патриотах до 2014 года в подкапотном жгуте были предусмотрена проводка на вентилятор. Если ее нет, дополнительно покупаем:
— Реле 1119-3747210-10 в монтажный блок под капот;
— Разъём двухконтактный Delphi 15300027 для подключения вентилятора;
— Клемма для предохранителя Delphi 12147656 1 шт.;
— Клемма для подключения реле АМР 927837-2 (Лира 4,8 мм "мама") 4 шт.
Не долго думая, я сделал включение вентилятора от кнопки в салоне. Под магнитолой нашел колодку для кнопки обогрева лобового стекла. Т.к. обогрева у меня нет, вытащил из колодки провода, идущие на реле обогрева, а на их место вставил провод для управления реле вентилятора. Если нажать на кнопку при включенном зажигании, на этом проводе появляется +12 Вольт.
Как только добрался до монтажного блока под капотом, набежали тучи. Поэтому фоток нет, старался сделать все максимально быстро, чтобы успеть до дождя. Хотя чего там фоткать, подключение простое.
Обмотка реле: +12 В из салона, масса от шпильки на левом крыле.
Контакты реле: +12 В от предохранителя, +12 В на электромотор.
Предохранитель: +12 В от шины в монтажном блоке, перемычка на реле.
Электромотор: +12 В от реле, масса от шпильки на левом крыле.
Все силовые цепи проложены проводом 2,5 мм^2.
Для установки вентилятора на рамку нужно снять крыльчатку с вала. Мотор крепится к рамке саморезами 4 мм. Крыльчатка пропихивается между рамкой и радиатором кондиционера. Для этого нужно снять кожух вискомуфты, открутить верхние крепления радиаторов и отвести их в сторону ДВС. Крыльчатку проталкивать лучше вдвоем. Один отводит радиаторы, другой проталкивает. Читал, что кто-то смог просунуть в эту щель вентилятор целиком. Не представляю как можно это сделать, мы еле-еле просунули лопасти. При этом было ощущение, что радиатор погнется или лопнет. Запихнули? Теперь самое интересное — насадить крыльчатку на вал и закрепить ее гайкой. Перед началом работы убедитесь, что рядом нет женщин и детей )))
Собрал, включил, не крутится… Забыл поставить предохранитель… Кстати, рекомендую 40 Амперный. Штатно в цепи электровентилятора стоит 30-ка и в жару она плавит корпус монтажного блока.

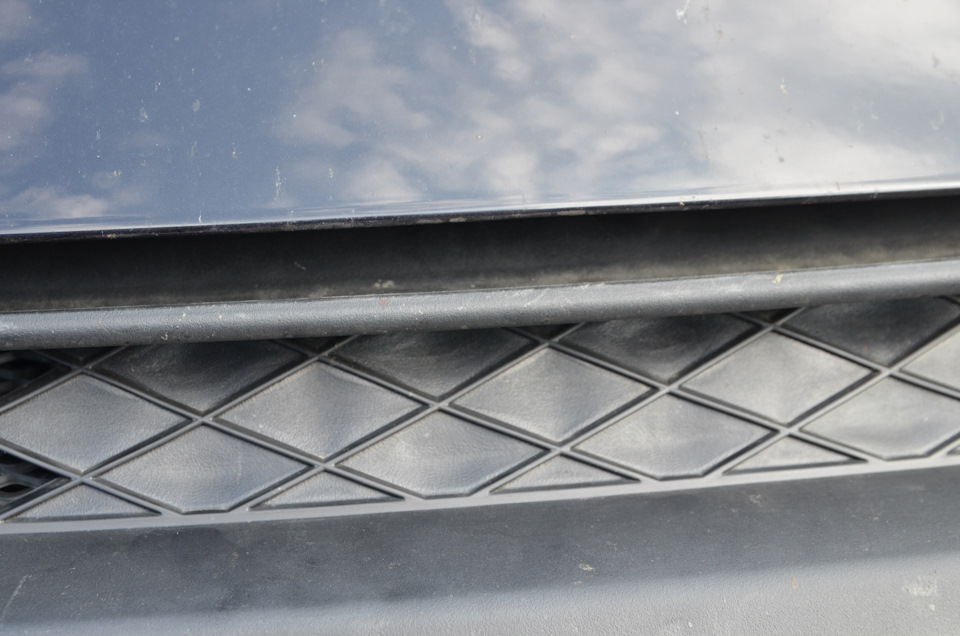

Напоследок покрасил корпус мотора в черный цвет, чтобы он не просвечивал через решетку радиатора.
А теперь бонус для тех, кто дочитал до конца и хочет добавить электроцепей в штатный монтажный блок.
Номера клемм предохранителей в монтажном блоке под капотом:
Delphi 15344731 Контакт держателя предохранителя на провод сечением 0.75 — 1.0 мм^2
Delphi 12147656 Контакт держателя предохранителя на провод сечением 1.25 — 2.5 мм^2
Delphi 12131436 Контакт гнездовой держателя предохранителя на провод сечением 4.0 — 6.0 мм^2
AMP 962928-1 Контакт гнездовой Лира 7,85 мм под провод сечением 4-6 мм^2 для Maxi-предохранителей.
