Раз уж тестировать LEDовые лампы, то по-полной. Переходим к D3S.
Я не нашел где-либо в интернете подробного теста самых, на мой взгляд, "продвинутых" на данный момент Safeview P6 LED ламп, основанных на 4 по 4 кристаллах Philips ZES. Потому, дабы отбросить все сомнения и догадки, решился взять на пробу.
(вверху — уже установленные Н7 в боковой линзе)
Заявленные характеристики D3S ламп:
— Цветовая температура 5000К (чистый белый свет, искал только такие)
— Мощность 2х55вт
— световая отдача 2х5200лм
Уже на последних двух строчках стоит остановиться и, протерев глаза, глянуть на даташит ледов и потребляемый лампами заявленный ток — все примерно сходится! Месяц ожидания посылки, затем еще около двух месяцев ожидания свободного времени (тем временем Валера уже опережает с установкой и первыми тестами) и вот он — момент истины. Принимаемся за дело.
Оригинальный вид внутренностей фары с адаптивной линзой:

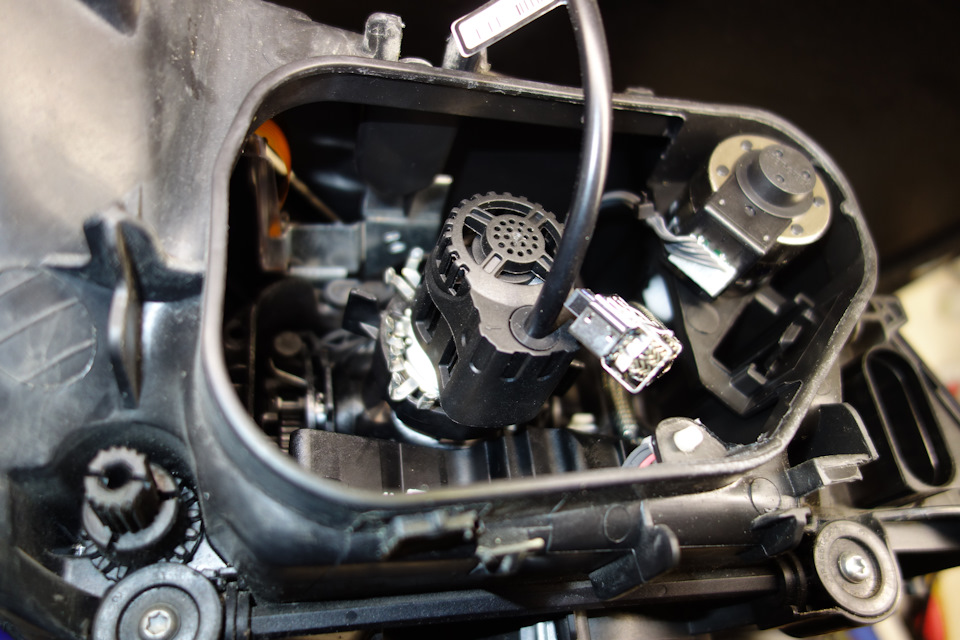

Ставим LED на место ксеноновой лампы с балластом — сидит отлично!
Попробовал покрутить линзой в стороны — нигде не задевает, значит, можно приступать к тестам.
Первым делом — проверяем заявленные параметры:
При 13.2В ток 4.3А, что соответствует 57Вт. Китайцы не обманули! Очень прилично.
При получасовом прогреве ток падает до 3.86А, что равно 51Вт, и все еще неплохо.
Свет при этом чистый белый и весьма яркий:

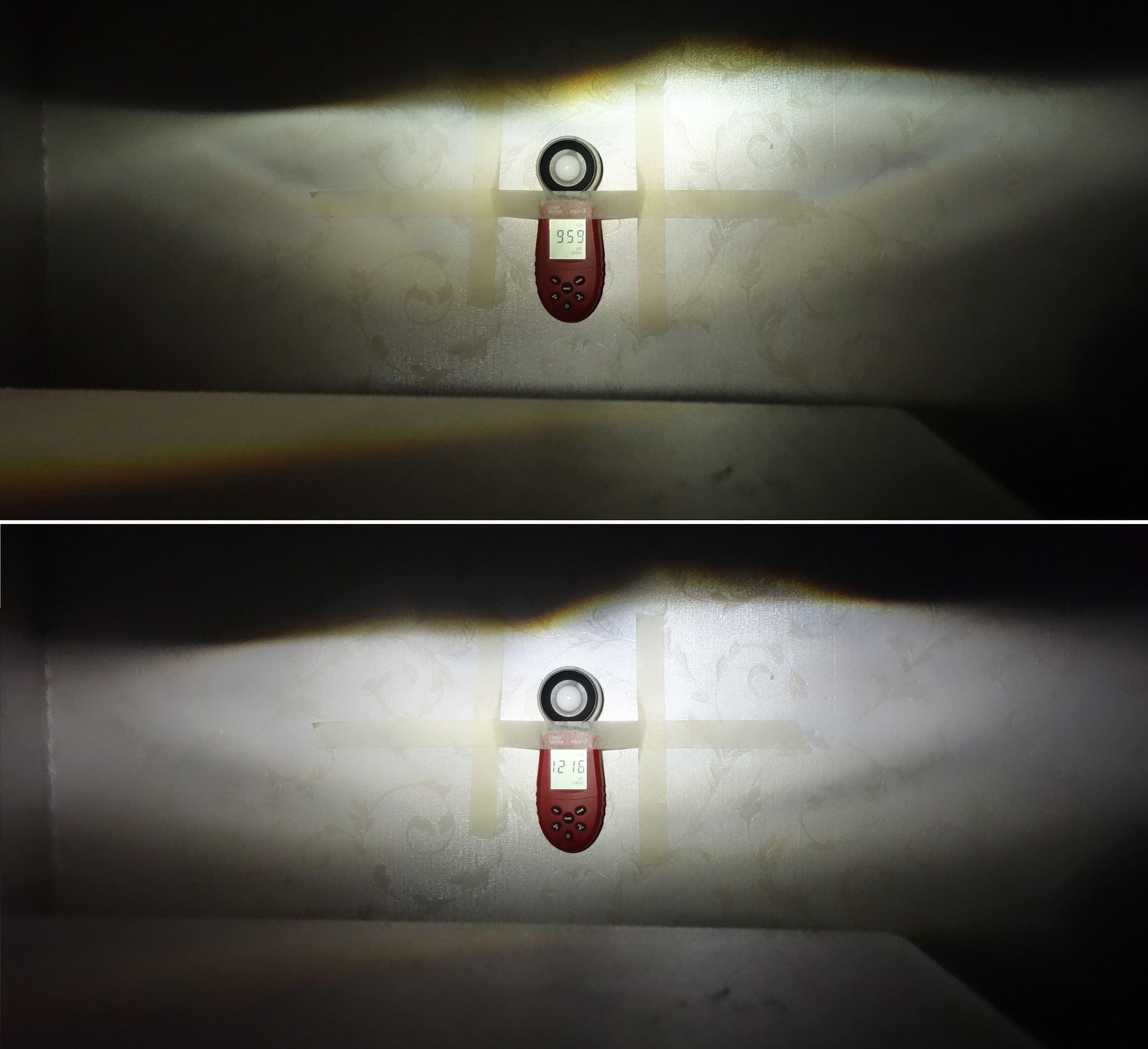

Но сложно было бы назвать это полноценным тестом ламп, не приведя ориигнальную лампу ксенона в сравнение (с наработкой 100-200ч, грубо, как новая). Вот и оно:
Соответственно, сверху — штатный 4200К ксенон, ниже — 5000К лед (идеально отрегулированный в фокусе).
Плюсы — кругом и всюду:
— засветка ближним светом шире, монотоннее, без лишних полос
— цвет приятен глазу
— световая отдача после получасового прогрева на 27% больше (12160лк против 9590лк у ксенона с расстояния 1м)
— времени розжига нет — вспышка моментальная, когда ксенону требуется секунд 20 до выхода на полную яркость
Ближний свет:
Магистральный режим (120+км/ч):
Полный свет (дальний, а о нем — ниже):
Те же полчаса работы прогрели линзу всего до 58гр — болезнь помутневших рефлекторов, похоже, не страшна. Температура радиатора ледов — около 70гр в открытой фаре, довольно много, но кулер мелкий, а рассеивать надо 50+вт тепла.
Ну, да ладно. Дома все, вроде как, красиво, значит, подготавливаемся к реальным тестам.
Донорская битая фара была подменена своей родной и начались поиски наиболее удачного места для крупного драйвера ледов, кстати, полностью в алюминиевом корпусе.
Долго искать не пришлось — блок должен был отлично вписаться сбоку от адаптивной линзы:
Так как драйвер прогревается лишь до 50гр на открытом воздухе, то было решено не выносить его за пределы фары и сделать все "штатно". Получилось весьма неплохо:
Драйвер не стал капитально фиксировать, прихватил термоклеем на первое время. Оказалось, был прав.
Далее следовало кинуть питание на блок, для этого снимаем квадратный блок розжига:
И цепляем аккуратно уложенные и обжатые пинами провода в колодку (белый — плюс):
Собираем воедино, даем погреться еще полчаса в закрытом корпусе и видим:
Температура корпуса при комнатных +25 поднялась почти до +50. Внутри же — что воздух, что драйвер, что радиатор ледов были примерно одной температуры, уже +80:
Довольно много. Значит, на кристаллах (учитывая медную трубку радиатора) уже за +100. Тем не менее, даташит диктует рабочую температуру вплоть до +135гр без опаски за жизнь кристаллов. Что ж, поверим. Ведь хвалят же лампы в интернете, значит, работают.
Конечная часть тестирования должна была проходить на улице. Апгрейду подлежала только одна фара для честного сравнительного теста. После часовой езды по городу теплым вечером (+22) было решено расставить все точки там, где надо.
Подъехав к стене, увидел знакомую картину — LEDы (слева) как будто светили поярче ксенона (справа), заливка тоже пошире, равномернее, галка идеальная:

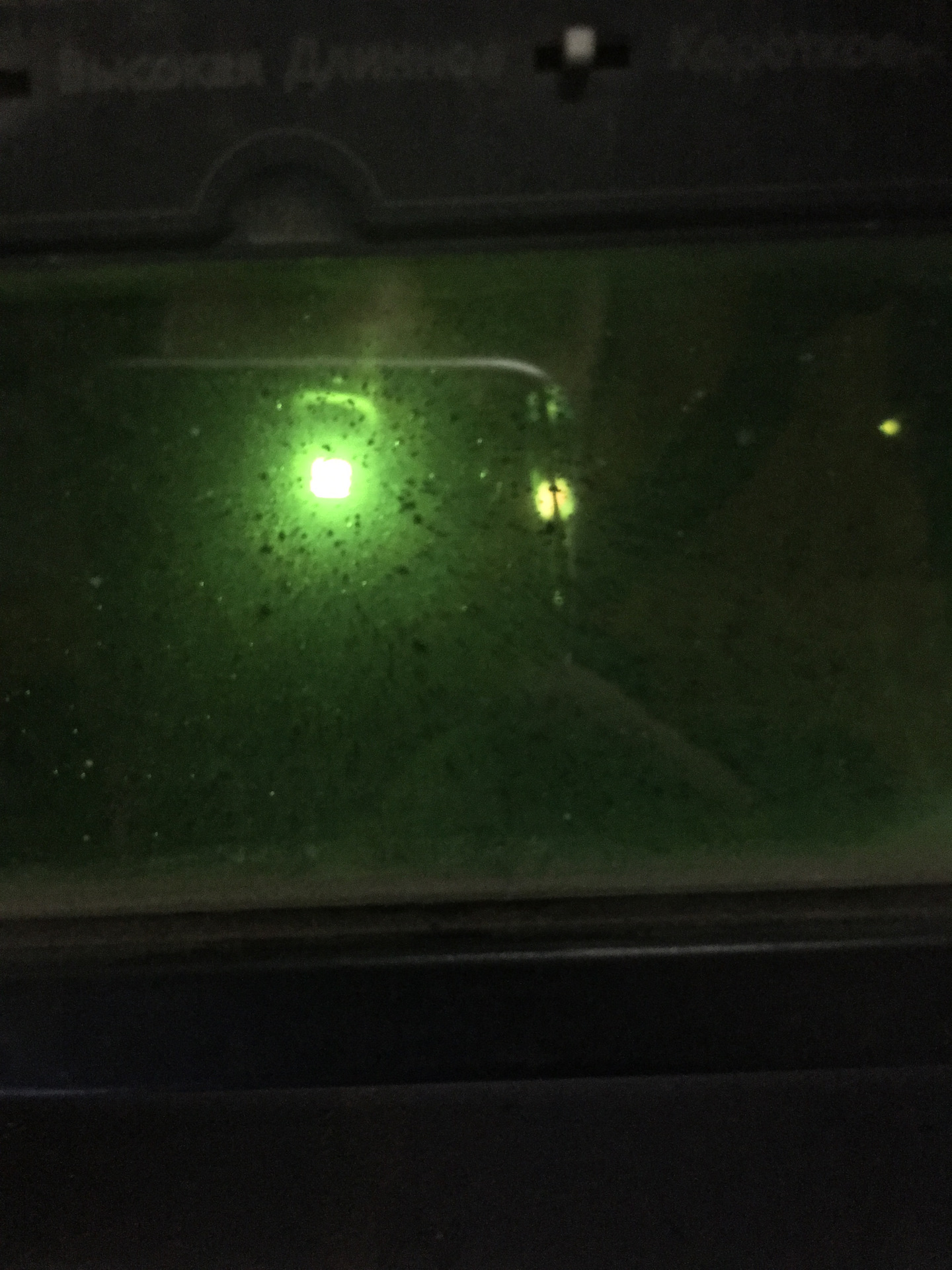

Но этого было мало. Вооружившись настройками фотоаппарата, решил посмотреть, что в реальности скрывается за ярким светом:
А на деле — хорошо прогревшиеся леды выигрывали в общей заливке, но несколько проигрывали ксенону в области центрального пучка, который больше проявляется именно у ксенона ввиду более точечного источника света.
В принципе, для городской и пригородной езды заливка приемлемая, ехать приятно — на асфальте нет никаких полос в принципе.
Но, если на ближнем свете плюсы перекрывали минусы и сложно было сделать окончательные выводы, то при включении дальнего все прояснилось:
Преимущество ксенона — именно пучок в центре, который неплохо бьет при включенном дальнем свете, когда свет ледов назвать "дальним" язык не особо поворачивается. Скорее, "Full beam", противотуманка, большая такая, мощная, задранная вверх. Но не имеющая свойств прожектора.
При этом без фильтров разница была не такая очевидная, и леды все еще лидировали в заливке:
Вот как-то так.
Итоги продолжительных тестов:
+ леды действительно светят приятным светом, ярко, широко — ближний хорош
+ нет малейших подозрений, что в фаре стоит нестандартная лампа — галка в норме
+ моментальный "розжиг", выключение, моргание дальним светом
+ заявленная мощность реальна, охлаждение в основном справляется
+ plug & play вариант, в чем я сомневался до самого момента установки
+ цена комплекта сопоставима с 1 новой лампой Philips +150% или комплектом обычных хороших
— если ближний свет приличный, то вдаль фара бьет уже заметно хуже ксенона
— есть сомнения относительно охлаждения в пробке в жару (ну, вдруг с главным светом поеду днем)
— есть сомнения относительно деградации ледов со временем, а с ней — и уменьшение яркости.
Да, плюсов больше, но в моем конкретном случае первый минус играет большую роль и перекрывает чуть ли не все положительные моменты, ибо для меня важен дальний свет на трассе, который, к слову, и так весьма не плохой у оригинальных новых фар и ламп, но всегда есть, к чему стремиться, всегда хочется чего-то лучшего.
Справедливости ради, владельцы б/у фар с неродными или старыми лампами, скорее всего, увидят явный прирост ближнего света в случае с новыми ледами.
Я же в таком виде проездил лишь пару дней, после чего в считанные минуты вернул ксеноновый вариант исполнения фары. Да, желтовато, да, не идеальная заливка, но пока я не добился поставленной цели. Значит, есть, куда стремиться…
