Всем привет
***10/20 Вышел новый пост по этой теме. Мы сняли весь процесс на видео с выкладками из ТИС2000.
Замена прокладки маслонасоса на моторах (a)z16xer, 18xer, F16D4, F18D4 (мануал, видео, ТИС)
***10/20 вышел сопровождающий пост с видео по монтажу ГРМ
Замена ремня ГРМ по мануалу и нет! z16xer, z18xer, a16xer, a18xer, f14d4, f16d4, f18d4
Кто следит помнит, что в прошлом году был переклеен поддон, и при посл. замене ГРМ было обнаружено запотевание стыков правой крышки двигателя которая совмещена с масл. и водяным насосами.
В этом году решил доделать начатое. Все разобрал и поменял все уплотнения на крышке + прокладки трубки обводного канала охл., эта та трубка которая соединяет помпу и термостат (у меня) и которая проходит через теплообменник у Вас)
Материалы:
— если герметик поддона свежий, нужно спец средство 703141500 VICTOR REINZ — отклеивается гораздо легче
— прокладка насоса оригинал General Motors 24405911
(она же прокладка передней крышки двигателя)

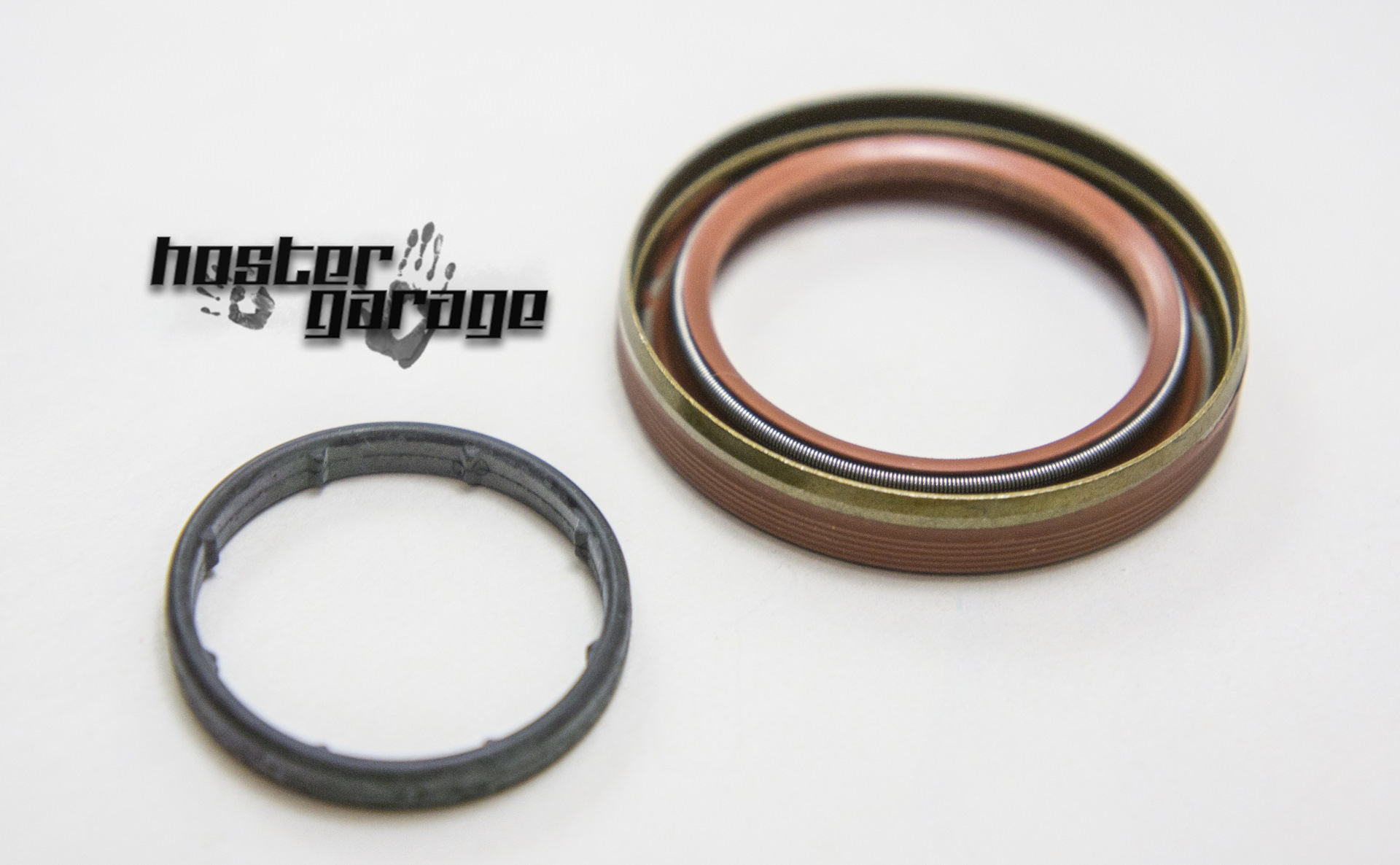

— сальник коленвала передний General Motors 24465791
— прокладка трубки обводного канала General Motors 24445723
— болт шкива коленвала General Motors 24447224 (если делать по TIS-у)
— расходка для ТО (если совмещаете)
— герметик 703141410 VICTOR REINZ
— если необходимо заменить уплотнения датчика уровня масла и щупа в поддоне:
55556224 GENERAL MOTORS
90542913 GENERAL MOTORS (12 38 719)
Инф. по данной процедуре уже выкладывалась достаточно полная, так что я чуть-чуть.
(буду сопровождать ссылками на мануал+свои БЖ)
— сливаем мало+антифриз
— снимаем вентилятор охл. радиатора, мурзилка тут
— снимаем коллектор, мурзилка тут
— снимаем поддон двигателя, мурзилка — мой БЖ на эту тему
(замачиваем болты в спец. средстве чтобы очистить от следов герметика на резьбе)
— т.к поддон снят домкратимся в блок с обеих сторон (через проставки)
— снимаем ГРМ+ролики, мурзилка — мой БЖ на эту тему

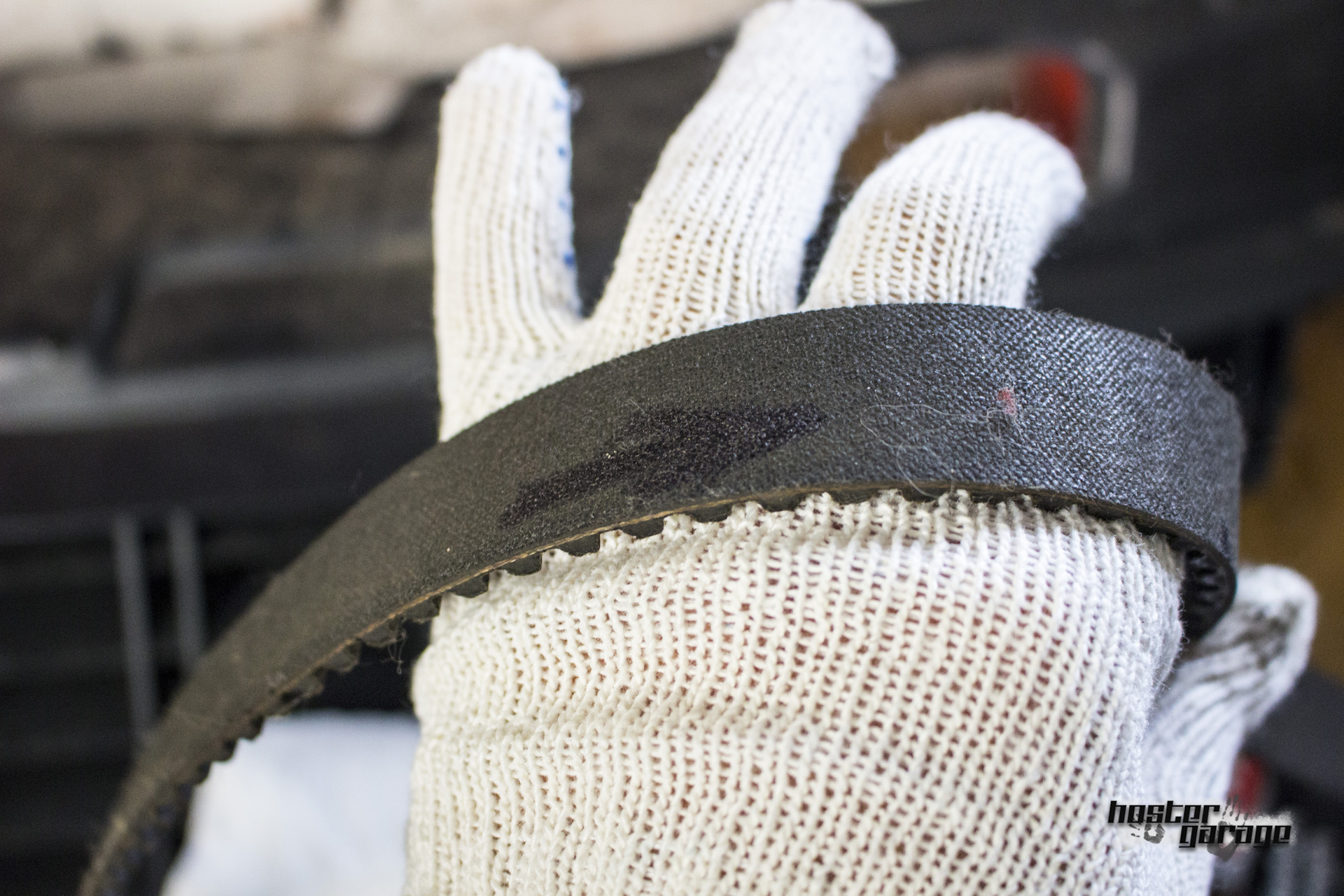

(помечаем направление вращения ремня при снятии, т.к обратно ставить будем его же (если ремень меняется — пропускаем этот шаг)
— снимаем шкив КВ — тянем на себя
— снимаем генератор, мурзилка тут
(2 болта+клемма+гайка=вытаскивается в яму через арку без проблем при вывешенной машине)
— откручиваем 2 болта крепления компрессора кондиционера из 3-ех (третий в блок он нам не мешает)
— снимаем тройник с помпы
— откручиваем болты фланца трубки обводного канала со стороны коллектора
— откручиваем болты крышки маслонасоса,
(распол. болтов см.рис)
— снимаем, удаляем старую прокладку очищаем поверхности
— снимаем старый сальник КВ, но новый НЕ СТАВИМ
— меняем кольцо фланца трубки обводного канала

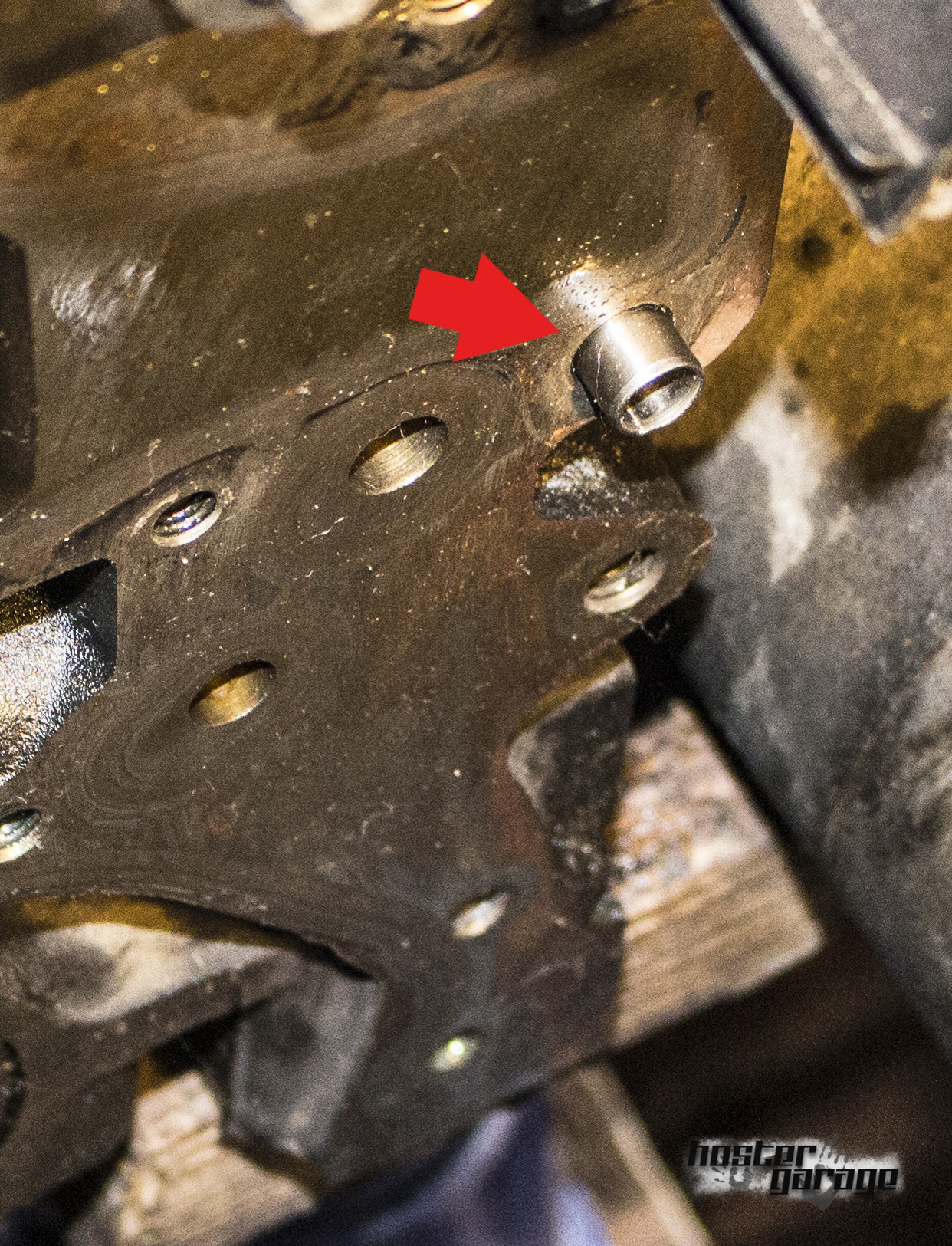

— ставим новую прокладку крышки (на блоке есть направляющие)
— одеваем крышку, закручиваем болты согл. схеме выше, болты А короткие, болты Б длиннее, момент затяжки 20Нм
— ставим новый сальник КВ через оправку (смазав внутр. шейку маслом)
— собираем в обратной последовательности
*мануал для авто без теплообменника, при его наличии необходимо учесть доп. прокладки
На этом все)
Всем ровных дорог!
Самая оперативная инфа www.instagram.com/hostergarage/
#hostergarage
Comments 138
Добрый день
Какой герметик для поддога посоветуете на сегодняшний день.
Если можно с номерами.
Подскажите пожалуйста а f14d4 таже процедура по замене прокладки масляного насоса? И прокладка такая же по номеру?
Приветствую! Подскажите! Менял прокладку маслонасоса и сальник коленвала, сальник потек заменили ещё раз, снова потек?! Может ли быть проблема из за прокладки маслонассоса течь?! Со стороны переднего привода сальника
привет, может быть выработка или повреждения на носке коленвала, если сальник оба раза был одной фирмы, смените бренд
Так самое главное ездил до этого там было всё хорошо, после замены появилась эта проблема!
Moshasila
Приветствую! Подскажите! Менял прокладку маслонасоса и сальник коленвала, сальник потек заменили ещё раз, снова потек?! Может ли быть проблема из за прокладки маслонассоса течь?! Со стороны переднего привода сальника
Нашли проблему?
Такая же история у меня.
Было нормально, поменял прокладку масло насоса и соответсвенно сальник. И он начал течь.
Уже перепробовал Elring и оригинал все текут. Сейчас закпзал жду Corteco. Вал вроде в нормальном состоянии.
Приветствую, решили проблему? У меня такая же ситуация, второй сальник потёк.
Moshasila
Приветствую! Подскажите! Менял прокладку маслонасоса и сальник коленвала, сальник потек заменили ещё раз, снова потек?! Может ли быть проблема из за прокладки маслонассоса течь?! Со стороны переднего привода сальника
Приветствую, решили проблему? У меня такая же ситуация, второй сальник потёк.
Corteco поставил. Пока сухо
Спасибо попробую
Привет, подскажи пожалуйста, что думаешь о паранитовой прокладке маслонасоса от daewoo? Отзывы хорошие большинство, ходит якобы дольше металла, стоит ставить или нет?
Привет, подскажи пожалуйста какую прокладку масло насоса поставить
Привет!
Может потечь прокладка маслонасоса после очередной замены комплекта ГРМ? Прослабляется крепление прокладки при замене?
Привет, не сталкивался с таким
Спасибо за быстрый ответ!
Приветствую, не подскажешь, есть какие то приметы, как отличить оригинал от подделки?
Не подскажите на Chevrolet Orlando 1.8 бензин тоже такая прокладка меняется — прокладка трубки обводного канала General Motors 24445723 ?
ТАк понимаю данный мотор в варианте без То ?
Все верно
Привет, хочу уточнить у Вас, к какому выводу Вы пришли при выборе герметика для поддона? Витек, перматекс, локтайт или како-то другой?
Привет! Остановился на перматексе. Локтайт в планах, есть дирко еще, но не использовал. В процессе)
А у него есть стержень для накручивания при выдавливании как у витька?
Нет, взял от витька) Заказал с алика такие в запас. Стоят копейки
У дирко разные есть, красный, серый, бежевый, фиг разберешься какой нужен

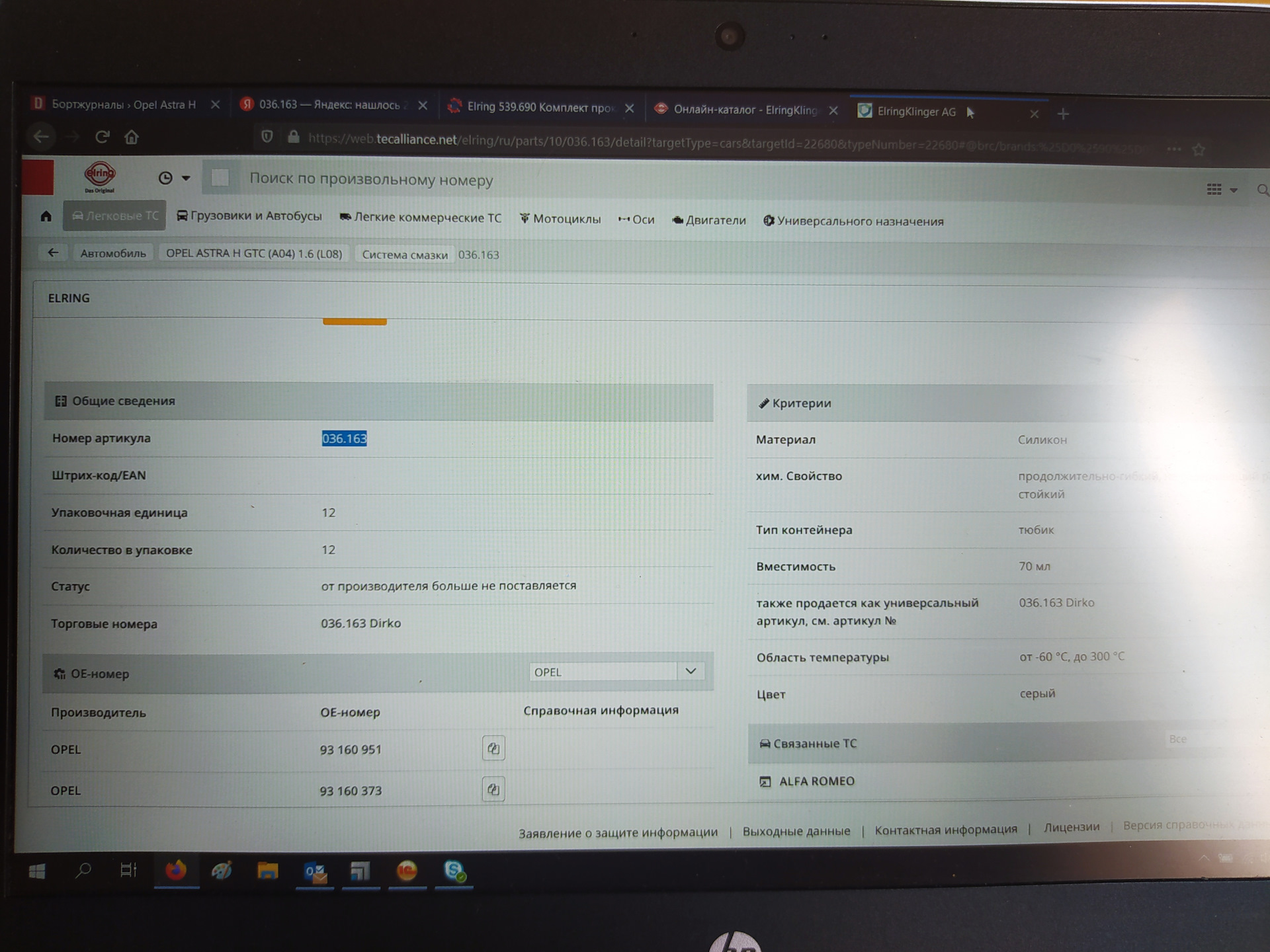

По тех докам elring там должен быть 036.163
Комплект кстать полный, со всеми плюшками, как у вити
А не в курсе чем отличаются 036163 от 036164, по характеристикам все одинаково только последний дешевле
Не подскажите, нужно ли менять при замене прокладки маслонасоса вот эти 2 одинаковые прокладки 55353328 ? На видео у Вас не понял. Z16XER с теплообменником. И нужно ли отдельно покупать болт шкива коленвала, он идет в комплекте грм ina? Спасибо.
55353328 менять не нужно. Если купили кит ремня от инна, там болт уже лежит.
Спасибо Вам большое.
Классно все расписано. Подскажите нужно ли менять сетку грубой очистки масла в поддоне, или ее достаточно очистить лавром и все?
Привет, спасибо! Да, если не повреждена, нужно просто почистить
Здаров всем. Какую прокладку маслонасоса ставить? оригинал, виктор рейнс или эрлинг? цена плюс минус одинаковая.
Привет, качество тоже. Нареканий ни на одну пока не слышал
Comment deleted
Нет, разные артикулы, одна чуть больше диамметром
А у тебя какой прокладки артикул указан?
сос тороны термостата 55556547, со стороны насоса 24445723
Спасибо
🤝
А зачем коллектор снимать?
У меня нет теплообменника, мне нужно было заменить прокладку трубки обводного канала в соединении с корпусом термостата. Трубка литая.
А как коллектор эту прокладку закрывает? Это же вот она?
Я про ту что с др стороны этой трубки, написал же "обводного канала с корпусом термостата"
Привет, подскажи пожалуйста схему затяжки болтов крышки маслонасоса. Получается 8 болтов расположены как то хаотично.
Привет, я не видел нигде схемы затяжки насоса. Там же металопакет, мне кажется не имеет значения в каком порядке протягивать
Понял, спасибо. Купил ВСЁ — шестерни, прокладки, новую клапанную крышку, фильтра, масло, свечи. Жду что бы тёплые дни совпали с выходными, и на пару дней на дачу — РЕМОНТ ПОД ОТКРЫТЫМ НЕБОМ.
Да Вы батенька романтик🤝
подскажи, пожалуйста, каким средством пользуешься для очистки деталей. Желательно то которое не агресивно к резиновым уплотнителям. Хочу под теплообменником все вымыть
привет, любой очиститель карбюратора, я использую лавр, он дешевый и распространен
что за жидкость в которой болты откисают?
703141500 VICTOR REINZ
чем запресовать сальник коленвала ?
привет, головкой подходящей длинной, не помню 36, или 32
OREL199
чем запресовать сальник коленвала ?
у меня калибр, отрез от трубы сделан
взял оправку Masuma/ у них на сайте много разных оправ)
вот это дело)
какие доп прокладки с теплообменников. у меня z18xer 1.8
Ниже
Привет. Подскажи пожалуйста. Вот я собираюсь то же занять заменой этой прокладки. У меня стоит ТО. Почитав снизу не вкуриваю до конца. Какие прокладки нужны. Одна идет на подход антифриза, ты сказал что "ну тебе потребуются прокладки этих трубок, маленькой (которая подвижная), и обводного с обеих сторон" Одна я так понимаю это что и было указано выше в теме "прокладка трубки обводного канала General Motors 24445723". А какие еще? Просто сижу на сайте полностью все подбираю для покупки. Не могу найти остальные. И обязательно ли? Может старые оставить, хотя там конечно нужно по месту смотреть на состояние. Хотелось бы новые.
Привет
24445723
55353331
55353328 x 2
Огромнейшее спасибо!
hoster86
Привет
24445723
55353331
55353328 x 2
это дополнительные номера у кого есть теплообменник?
Да
Спасибо огромное))))
шестерни грм на z18xer можно не снимать я так понял? просто стопорнуть и скинуть ремень с роликами. Никакие крышки грм там мешать не будут?
Все верно
Спасибо!
Diller-ups
шестерни грм на z18xer можно не снимать я так понял? просто стопорнуть и скинуть ремень с роликами. Никакие крышки грм там мешать не будут?
Здравствуйте! На z16хer шестерни снимать нужно?!
Нет😉
😐… Я тоже так думал, но "мастэра" снять, без ущерба для пластиковой крышки за шестернями, снять отказался и скрутил шестерни. Правда предложил мне это сделать, времени возится не было я заехал на минуту отдать запчасти, и визуально да 5мм мешает снизу
Я не снимал, и ничего не мешало. Там вроде все отщелкивается и откручивается. Шестерни вообще не трогал.
А вентилятор снимать обязательно, ? Не пойму для чего?
Нужно снять термоэкран коллектора, и направляющую щупа, если удобно не снимая вента, можешь не снимать
А при замене прклд маслонасоса поддон снимать не обязательно?
Обязательно
Для чего
ты не снимешь насос не сняв поддон. Конструктивно. Посмотри фото. Аварийный клапан насосе вставляется в поддони стык маслозабоника находится на поддоне, а разрывать герметик на тыках нельзя, иначе потечет.
hoster86
Обязательно
Просто не делал таких процедур, вот и спрашиваю
hoster86
Обязательно
И можно ли его посадить на черный реинз 300+?
www.drive2.ru/l/10437770/
Suhejo
И можно ли его посадить на черный реинз 300+?
у реинца есть применимость того или иного продукта для опр. соединения
У меня он и есть, спасибо)
Привет! Что за спецсредство использовал для отмывки старого фиксатора резьбы на болтах?
Привет, 703141500
Принято, спасибо✋
Проясни пожалуйста:
— какое именно использовал спецсредство для снятия старого фиксатора резьбы на резьбе болтов?;
— каким способом снимал сальник кв? А то мурзилка пишет, что нужно засверлить шуруповертом саморезы в старый сальник и тянуть за них-но меня такой способ не совсем устраивает из-за металлической стружки от армирования сальника в процессе сверления;
— каким средством брызгал посадочные поверхности передней крышки мотора перед установкой новой прокладки?;
— в процессе установки нового сальника кв в качестве оправки какую головку использовал?;
— сальник кв отличается от сальников рв, где ты использовал головку на 32?
— и на каком пробеге заменил эту прокладку передней крышки?
Привет.подскажи пожалуйста, у меня дрыгатель z16xep, выдавило масло в антифриз, так вот вопрос в том, мог ли спешиться антифриз с маслом из за прокладки масляного насоса, проходят ли там каналы антифриза?
Привет! Конечно проходят, помпа же на крышке
Спасибо)
Привет Андрей. Подскажи чтоб поменять прокладку маслонасоса, ТО снимать не обязательно? Можно трубки только снять?
Привет, снимать не нужно, работы затрагивают 2 трубки, обводной канал антифриза и масл. канал к насосу
Так и думал. Смутило что сказал у кого ТО, тому прокладки))
ну тебе потебуются прокладки этих трубок, маленькой (которая подвижная), и обводного с обеих сторон
Заказал, спасибо
Напиши пжл артикул данных колечек)
Зачем тебе? это я прокладку маслонасоса менял, поэтому снимал трубки.
Да вот думаю, если лезть туда, то и прокладку масло насоса тоже заменить, скажем делать так делать
У тебя по свежее, даже у меня прокладка норм была.потом поменяешь вместе с шестернями))
Тогда помимо грм, добавляем сальники рв и кв, бугель если понадобится в переклейке и все?
Да .Посмотри если поддон течет, переклей тоже, не так долго.
Вчера масло менял, все норм, только сальник привода сопливит, сильно(
Komap71
Зачем тебе? это я прокладку маслонасоса менял, поэтому снимал трубки.
Все прокладки теплообменника менял 5000 назад
hoster86
Привет, снимать не нужно, работы затрагивают 2 трубки, обводной канал антифриза и масл. канал к насосу
Андрей, привет. Подскажи пожалуйста колечки на двух трубках теплообменника надо поменять? Одна прикручивается, другая просто вставляется. Правильно? (A16xer). И если можно их номерки)
подскажите, у меня из под прокладки 24405911 в районе помпы сочится антифриз.
где именно там проходят каналы ОЖ?
можно ли попробовать сильнее протянуть?
Привет, большое квадратное окно сверху прокладки это канал помпы, окружен резиновым уплотнителем. Если прокладка старая, подтяжка крышки не поможет, там уже все обжато и просто рассыпалос
спасибо.
прокладка дешевая, да вот за работу берут как за 6 прокладок(((
Ну так там работы много
Привет . Подскажи номер прокладки Daewoo
24405911 в половину дешевле чем General Motors 24405911 . Это не одно и тоже, боюсь закажу ЖМ привезут Део и скажут, что это одно и тоже . Там опознавательные знаки есть какие, не в курсе ?
привет, не могу точно сказать…некоторые каталоги говрят что это прокладка клапана егр если по дэу пробивать
Спасибо . Заказал ЖМ, посмотрим, чего привезут .
по GM приедет оригинальный GM, у меня с 10-ок таких лежит)
И дешевле, чем 1130 наверное ?
да, я не в качестве рекламы, я не торгую. Просто держу опр. запас. Иногда приезжают ребята "срочняки" )
Молодца, все четко! В закладки! По твоему БЖ о поддоне скоро буду ремонтировать)) Я немного подтянул болты на поддоне и помогло, но .ука все-равно потеет, буду менять герменик, а заодно и сальник коленвала поменяю) и масляу, заказал все-таки wolf 5-40 с3))
Андрюх, выпускай книгу уже!)))
аха😂 рано еще мне😂
Самое — то! "Третий Рим" отдыхает)))
тут же уже ведет кто-то "мемуары третьего рейха", но это не точно😂 я не буду чужой хлеб отбирать
)))
офигенный отчет! я еду завтра менять, и тут бац такая инфа, прям вовремя))
спасибо👍 рад что пригодится🛠
Как всегда отлично написали статью о ремонте 👍
Спасибо👍
привет. подскажи если не сложно- как откручивать болт шкива и болт шестерни коленвала на z18xer с акпп. КВ как то фиксируется? Их можно снять без пневмы обычными воротками?
Привет, фиксируется так же как и на мт и роботе. Фиксатором маховика на стыке блока и коробки. Можно открутить и без гайковерта
спасибо) я почему то думал что на акпп вообще маховика нет
А за что тогда стартер мотор заводит?)
понял. а то вчера менял прокладку крышки, сказал на сервисе проверить насос- нет давления на горячую а эти олени ничего не проверили как надо- грят маслёнка не моргает, масло в каналах есть- проблем с насосом нет) меняй грят шестерни раз стучат- придётся самому всё заново разбирать. вот веселья то на все выходные походу.
Так давление замерял?
да. на датчике правда пока нет но на контрольном отверстии где то 0.7 на 108 градусах, на холодную несколько атмосфер. Я не совсем догоняю схема расположения маслоканалов- думаю может какой то мусор типа куска фильтра застрял перед обратным клапаном за генератором…но тогда на рубашке то давление было бы, клапан этот дальше стоит чем отвод вверх на голову. Всё в общем как всегда делаю через задницу, сперва снимаю крышку с насосом а потом замеряю давление. Я просто не могу принять что насос помер на 80.000км. вот и ищу ещё какие то варианты куда давление уходит на горячую.
Пробег точно 80? На таком пробеге проблем с прокладкой не бывает
В закладки
рад что полезен👍
Классный отчет тоже в закладках сохраню)
спасибо👍
отличная работа!
спасибо👍
в закладосы)
рад что годен материал👍
