Всем Привет Собралось немного полезных нештячков которых мне изготавливал или дорабатывал Fuehrer За это ему отдельное спасибо!

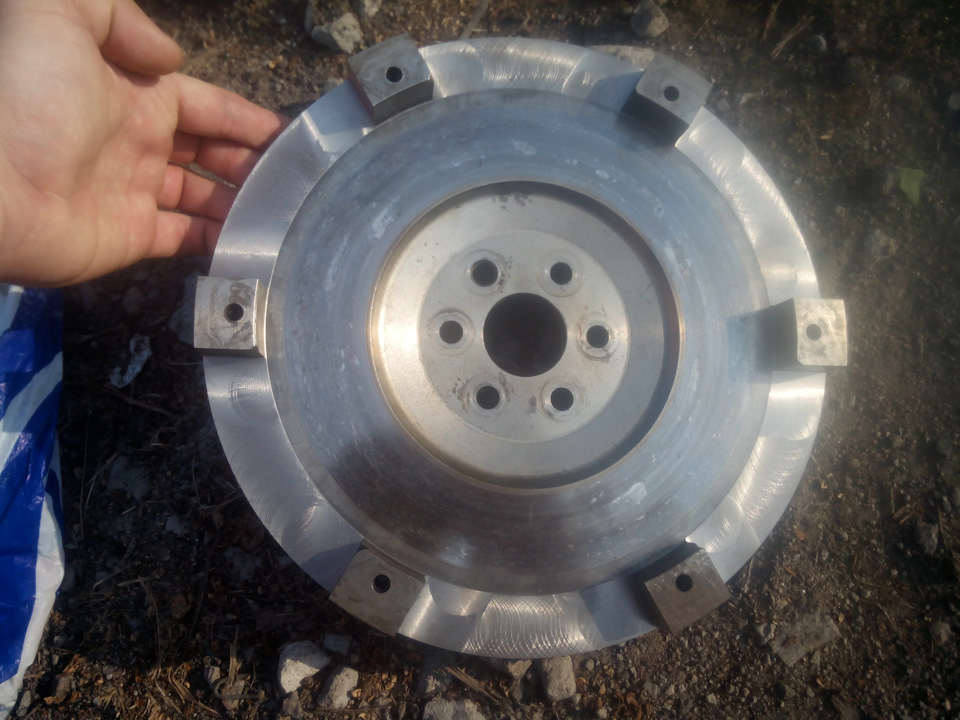

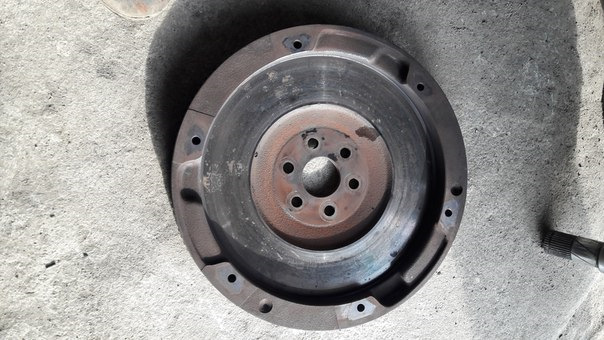

И так начнем, первое это маховик который в заводском исполнении весил 9.9кг а после доработки Жеки 7.7кг можно было б и больше снять но я не захотел)
Дальше решил уйти от от болтов ГБЦ и перейти на шпильки, так как шпильки у Жеки прочностью 10.9 и изготовлены они из стали 30 хгса а гайки из стали 38ха, а у заводские болты вроде как 8.8 но их там точно нет, + шпильки намного удобней)

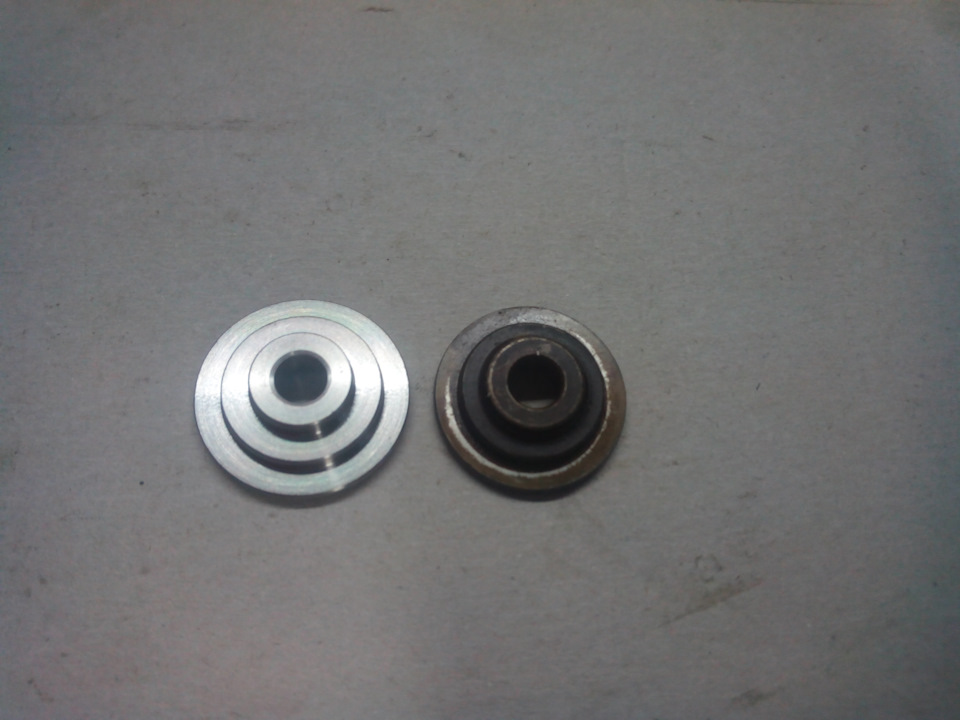

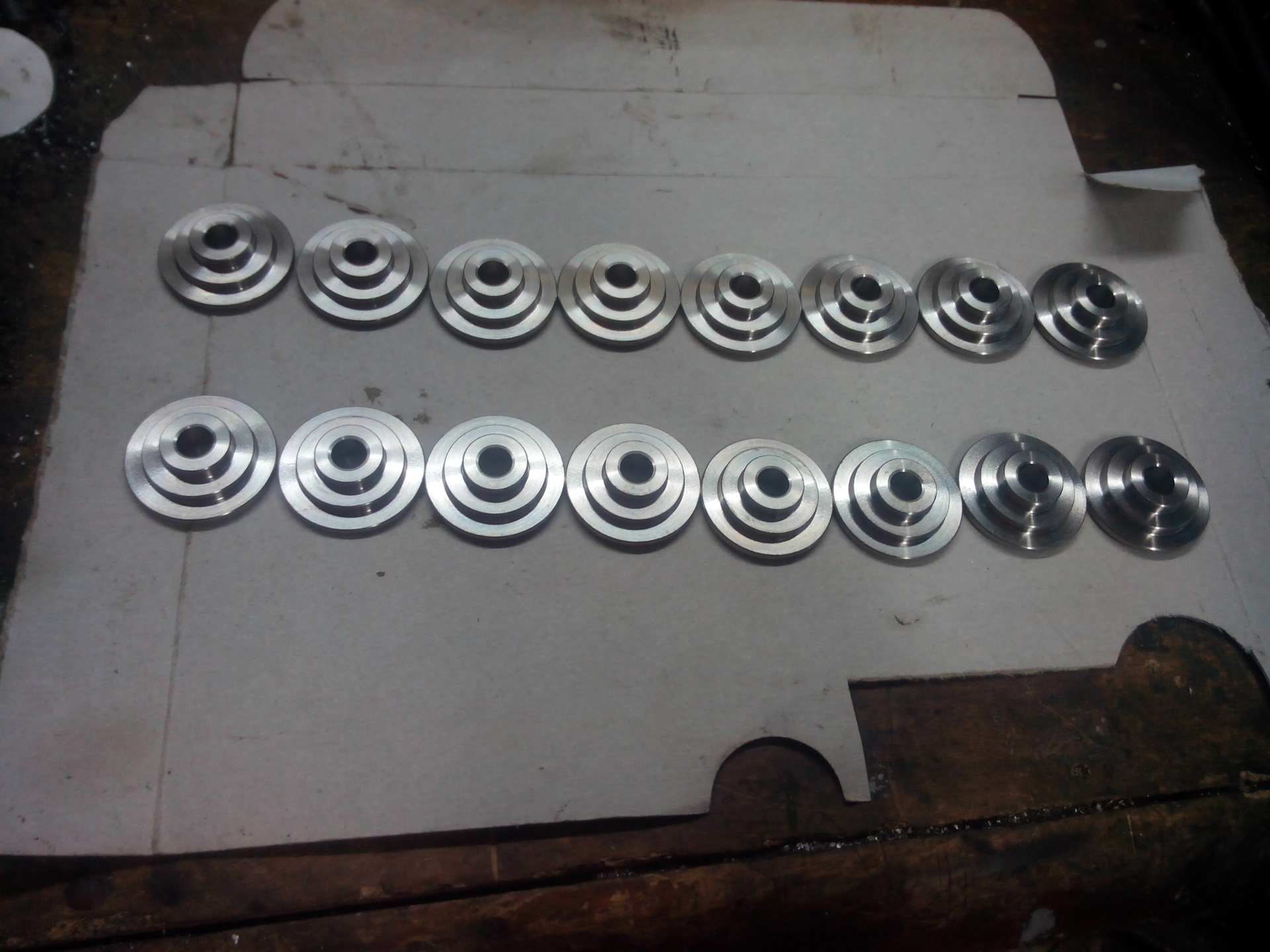

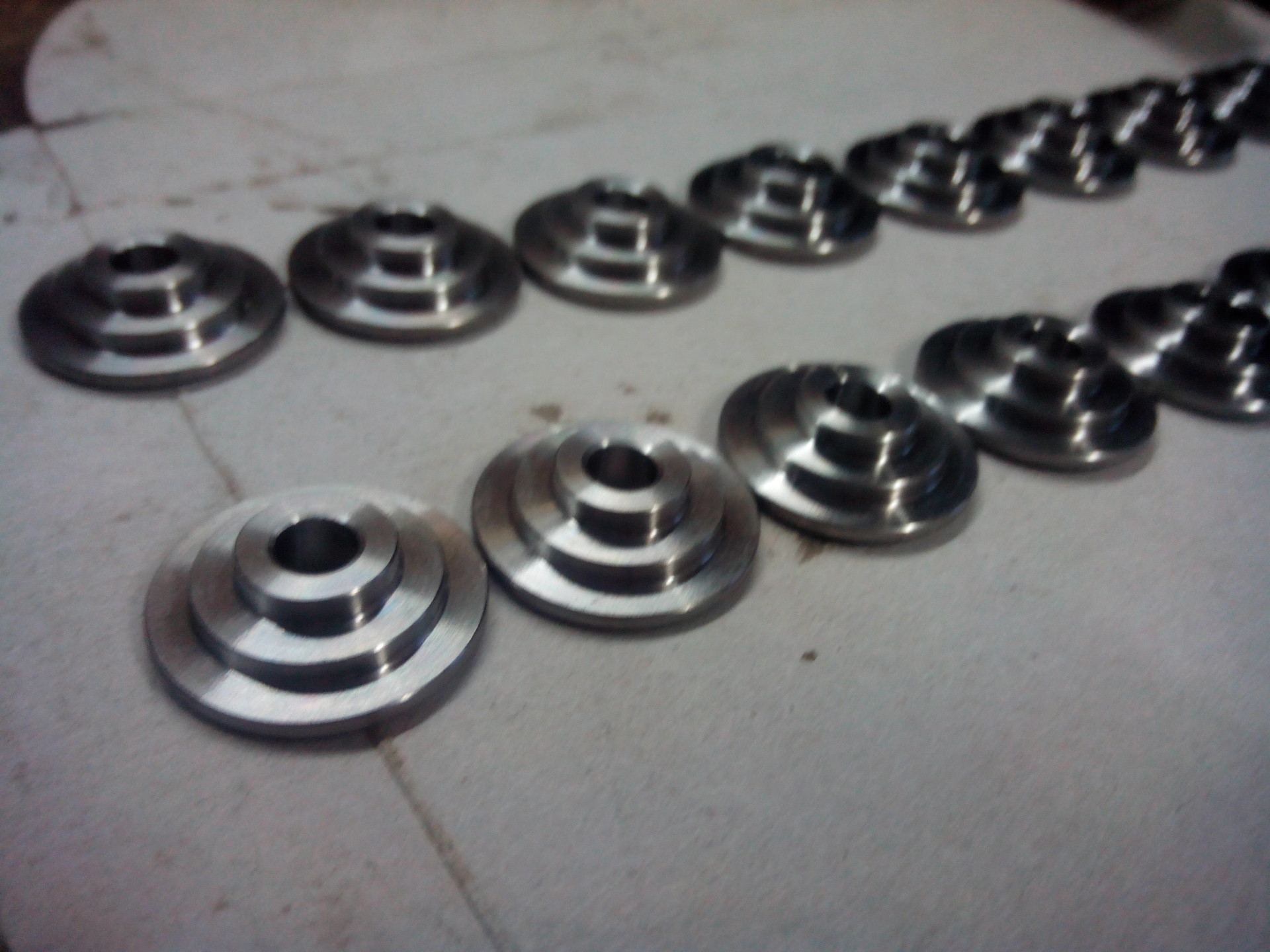

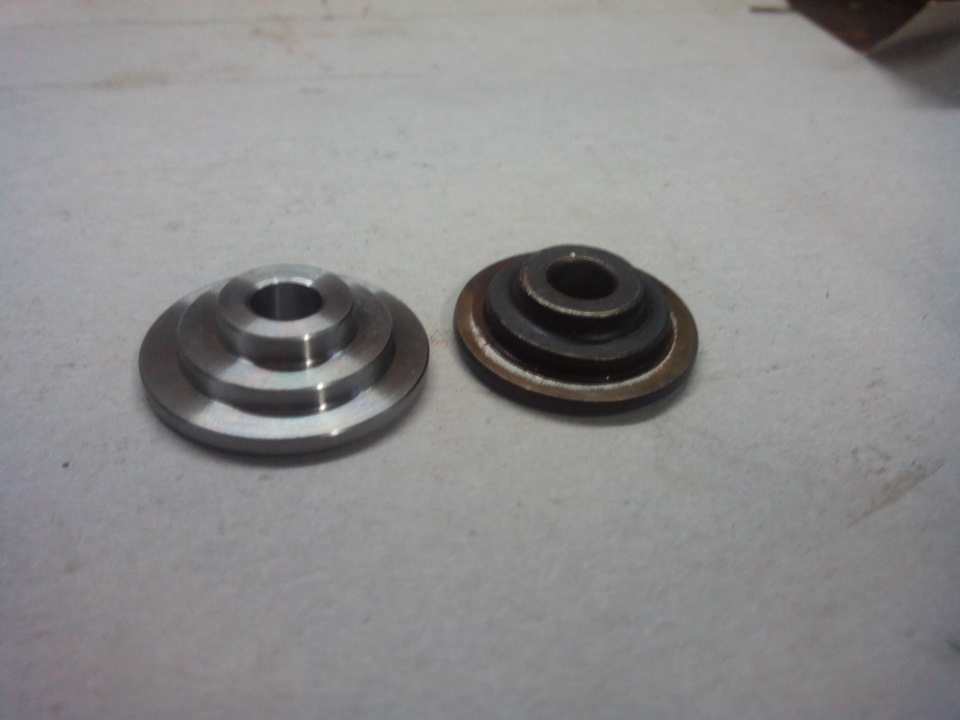

Дошло дело и до тарелок, в замен стандартным железным мы изготовили из титана.Стандарт 16 грамм из титана 10 грамм, по итогу в общем тарелки похудели на 96 грамм
И на по-следок шкив коленвала стандартный заменили на алюминиевый, алюминиевый 530грамм стандартный весит 1500грамм, новый похудел в три раза)
Всем Тюнингов)













Comments 35
б**… я всегда Рейнз тянул в 4 захода, до 11 кг
и не прогревал ничего и не до тягивал.
Все работает…
ай Жека красава!
Ет точно)))
Аккуратные с масло каналом при затяжке
Понял принял спасибо)
маховик пойдет на мотор 3.2?
Это от экотека. На v6 не станет
о том и вопрос. написано-то 3,2.
Не не ;) и шпилек 10 и тарелок 16 ;)
шпильки то же бы хотелось такие.
Стоковые болты 8.8 прочность:-)
Вот блин, всегда думал что больше, сейчас исправлю)
Сам в шоке)) Болты Elring были 10.9, но даже их я по инструкции зажать не смог (25НМ + три угла по 90град), потому что тянул стрелочным динамометрическим ключом, и момент на втором угле (крайние болты) дошел до 170нм, что теоретически должно было болт обломать)) Так и оставил. Пол года всё ок)) Стоковые болты порвал бы таким моментом 100%, т.к. для этой прочности это превышение более чем в два раза))
А что за болты ?
В смысле?) Болты ГБЦ Elring M11х140 )))
По всем ГОСТам, больше 8.5- болт не тянется. А после 9.0- рвётся на две части :) ключ пора калибровать !
Не мое мнение, но слышал и читал часто, что болты гбц тянутся)) Ключ новый покупал специально для ремонта мотора)) Есть еще три ключа, которые щелкают при достижении момента выбранного)) Так вот самый большой 42-210Нм щелкает на таком же моменте, как показывает стрелочный 0-240Нм )))
Ты чего сказать-то хочешь? Что надо было согласно инструкции крутить тремя углами?))) Уверен, что болт бы сломался. Я с таким усилием обычно ступичные гайки кручу)) А тут болт гбц)) Даже без динамометрического ключа я бы не отважился продолжать крутить на третий угол 90 градусов))
Я говорю, что болт м11*1.25 — с классом прочности 10.9 это 11*11*3.14/4*10=9.5 кг! Как ты затянул на 17 кг ?! Только китайцам ( производителям ключа) известно :)
Атвичаю)))) Затянул))) Почти все болты удалось закрутить тремя углами, кроме крайних четырех))) Ну не может ключ так врать)) То-есть теоретически болт должен был обломаться раньше я так понимаю?)
Есть пример… Однажды я у знакомого не смог открутить колесные болты, приложив усилие стрелочным ключом больше 240Нм))) Я капец как помню это усилие))) Потом взял трубу метровую, удлинил обычный вороток и открутил. При этом я был уверен, что сломаю болт. Но он остался цел… Колесные болты обычно зажимают моментом 110Нм (М12х1,5). Есть другой пример: На пежо 306 я откручивал подрамник. Там тоже болт М12х1,5 используется. Так вот при моменте 170 на откручивание он у меня сломался, при том, что был как новый… Прочность на обоих болтах 10.9 — Почему один сорвало, а второй нет?))) Я к тому, что болты гбц вполне могут выдержать момент вдвое превышающий расчетный… Да и крутил его я от души, потому что хотел по инструкции зажать))) Но одумался, и не стал)))
Сопромат не обманешь :) сказано "сигма текучести равна 9 кг" — значит дальше болта НЕ СУЩЕСТВУЕТ !
Согласен) Но всё равно странно… Даже второй угол на 90 градусов моментом 9кг не зажмешь… Хотя всё делалось по инструкции — резьба чистая, шайба болта и резьба на кончике были в масле.
Может там была фраза : " затяни на три кг, дотяни дважды по 90°, заведи — проедься 200 км, дотяни ещё на 90° " ?
Есть такая инструкция: s018.radikal.ru/i513/1707/1a/b518accb6bea.jpg В ней написано так: i053.radikal.ru/1707/24/a6ae1f1f40be.jpg
Вот моя прокладка: s008.radikal.ru/i304/1707/35/3a7444c179ce.jpg
Видно 25нм + 3 по 90 ))
andreydriver
Сам в шоке)) Болты Elring были 10.9, но даже их я по инструкции зажать не смог (25НМ + три угла по 90град), потому что тянул стрелочным динамометрическим ключом, и момент на втором угле (крайние болты) дошел до 170нм, что теоретически должно было болт обломать)) Так и оставил. Пол года всё ок)) Стоковые болты порвал бы таким моментом 100%, т.к. для этой прочности это превышение более чем в два раза))
то же не дотянул болты. уже больше года езжу.
andreydriver
Сам в шоке)) Болты Elring были 10.9, но даже их я по инструкции зажать не смог (25НМ + три угла по 90град), потому что тянул стрелочным динамометрическим ключом, и момент на втором угле (крайние болты) дошел до 170нм, что теоретически должно было болт обломать)) Так и оставил. Пол года всё ок)) Стоковые болты порвал бы таким моментом 100%, т.к. для этой прочности это превышение более чем в два раза))
3 по 60 градусов… а не по 90… я вообще тяну 4 раза по 45…
В хайнес мануале к калибре для c20NE 25нм +три по 90 град. В инструкции к прокладке ГБЦ тоже было написано так. 3 по 60 градусов я видел на форумах, но никто в инструкцию нигде толком не ткнул. Подозреваю, что в инструкциях к каким-то прокладкам так было написано. К прокладке Reinz написано три по 60, К прокладке Elring- три по 90 )))
к какой еще прокладке? нашел где инструкцию читать…
andreydriver
В хайнес мануале к калибре для c20NE 25нм +три по 90 град. В инструкции к прокладке ГБЦ тоже было написано так. 3 по 60 градусов я видел на форумах, но никто в инструкцию нигде толком не ткнул. Подозреваю, что в инструкциях к каким-то прокладкам так было написано. К прокладке Reinz написано три по 60, К прокладке Elring- три по 90 )))
2.5 + 3 по 90 ты просто оборвешь болты…
Есть такая инструкция: s018.radikal.ru/i513/1707/1a/b518accb6bea.jpg В ней написано так: i053.radikal.ru/1707/24/a6ae1f1f40be.jpg
Вот моя прокладка: s008.radikal.ru/i304/1707/35/3a7444c179ce.jpg
Видно 25нм + 3 по 90 ))
это явная опечатка! 3 по 90 ну никак не может быть! один ошибся — второй повторил…
К рейнсу мне конечно больше нравится инструкция)) И та, которую ты сбросил, тоже)) Это реально)
golishevsky
2.5 + 3 по 90 ты просто оборвешь болты…
А вот к рейнсу a.d-cd.net/cdc49f1s-1920.jpg )))
и по рейнсу тянуть правильно как раз, в итоге на 3 затяжке выходит 120-130 нм
Значит я примерно правильно сделал)) Я на 180 градусов крайние болты затянул. Средние чуть больше))
Ух красота!
