Датчик Дождя.

Хай! Вот и пришла очередь рассказать про датчик дождя. Просто захотел и поставил! )
Приобрел его здесь ( shtat-dzr.ru/product.php?id_product=489 ). Абсолютно универсальное устройство. Думаю( и даже уверен), можно установить на любую машину. Изучил схемы эльки(WINDSHIELD WIPER AND WASHER<lhd>) и самого датчика ( shtat-dzr.ru/img/cms/DDA/подключение_ДДА-55.pdf ), принялся за дело. Понадобится снять боковую накладку возле лобовухи, подрулевую панель, рулевой переключатель дворников.
Возможно несколько вариантов установки сего девайса. Либо он будет полностью заменять любой режим, либо можно сделать его отдельно включаемым. Я решил заменить 1 режим работы дворников( с изменяемям интервалом). Так как ДД( датчик дождя) может работать как в автоматическом режиме, так и в режиме программируемой паузы.

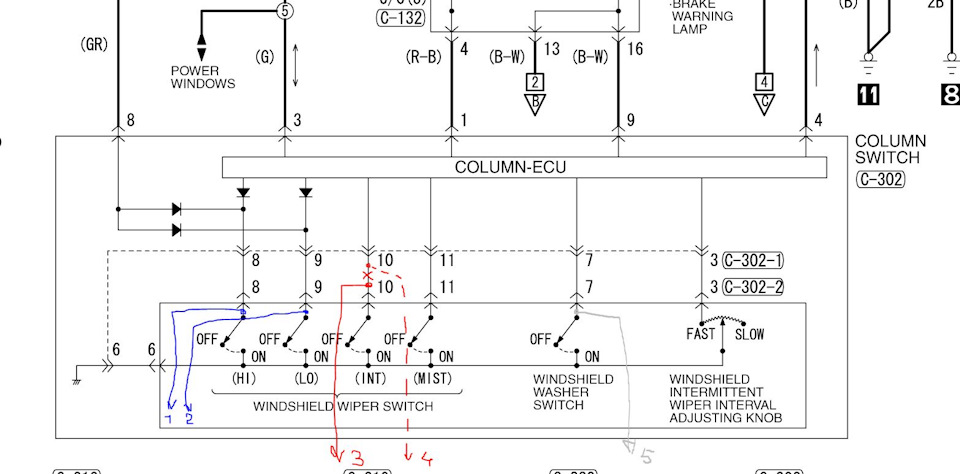

Для моей версии, надо вывести из подрулевого переключателя следующие провода: На схеме Красный — это будет выход(-) для включения ДД( Режим INT). Делаем разрыв дорожки( их очень хорошо видно), я сразу вывел и второй провод( для того, чтоб быстро все вернуть в исходное состояние), третий провод Серый — режим омывашки. Четвертый Синий собственно команда на включение дворников( можно подключить на HI или Lo или Mist — очень быстрый взмах) Я подключил, на Lo, лучше б на Hi. Соответственно эти провода( красный, синий) конектим к выводам ДД. Напишу ниже какой к чему.
Далее. Весьма неприятно подключение — сигнал парковки щеток( грубо говоря сигнал, что дворники махают)))). Этот провод не обязательно подключать. но я подключил. Близжайшее более-менее доступное место — жгут, уходящий в левое переднее крыло под капот. Провод в моем случае — Голубой/Желтый 0,85 мм2 ( режим LO). Кто будет подключаться к HI, то конектимся к синей точке, провод Голубой в жгуте там же.

Назначение выводов разъѐма ДД.
1. Зелѐный провод. Сигнал парковки щѐток.
Подключается к плюсовому выводу двигателя стеклоочистителя или к соответствующему контакту, на
котором во время движения щѐток +12вольт. Датчик может работать без этого подключения. (Провод не
подключен). При этом датчик "не знает" о движении щѐток. Возможен повторный щелчок реле и другие,
самостоятельные решения контроллера, незначительно изменяющие работу. Голубой/Желтый
2. Белый провод. Сигнал нажатия омывателя.
Подключается к проводу, на котором меняется напряжение при нажатии рычага омывателя. Полярность
переключения напряжения любая, с «+» на «массу» или с «массы» на «+». Определяется автоматически.
Датчик может работать без подключения этого провода. Серый на схеме
3. Красный провод. Выход датчика «+12вольт»
При срабатывании датчика, на выходе импульс +12вольт длительностью 0,5сек. Используется для
запуска схемы управления щѐтками. Допустимый выходной ток до 200ма.
Возможно подключение на выход реле, с сопротивлением обмотки не менее 60 ом. Не подключать.
4. Жѐлтый провод. Питание оптического блока +12вольт
Ток потребления 60ма. Питание можно подать отдельным выключателем или использовать один из
режимов подрулевого переключателя. При отключенном зажигании питание поступать не должно.
5. Чѐрный провод. Питание минус (масса автомобиля). Не подключать.
6. Синий провод. Выход датчика «масса»
При срабатывании датчика, выход "замыкается на массу" (состояние 0). Длительность состояния 0,5сек.
Напряжение коммутации до 50вольт. Допустимый ток коммутации до 200ма.
Возможно подключение на выход реле, с сопротивлением обмотки не менее 60 ом. Синий на схеме
7. Серый провод. Включение оптического блока «массой»
Является инверсным по отношению к жѐлтому проводу. Оптический блок включается, при подаче
«массы» на провод. Красный на схеме
8. Оранжевый провод. Питание +12вольт блока коммутации.
Подключается к сети, где присутствует напряжение +12вольт при включенном зажигании и отсутствует
при выключенном. Жгут от замка зажигания( Голубой, режим ACC) или любой другой подходящий. Почему ACC? Потому как в Дистанционном Запуске у меня сига не включает аксессуары( не играет магнитофон, не будет махать и дворники, если забыл)

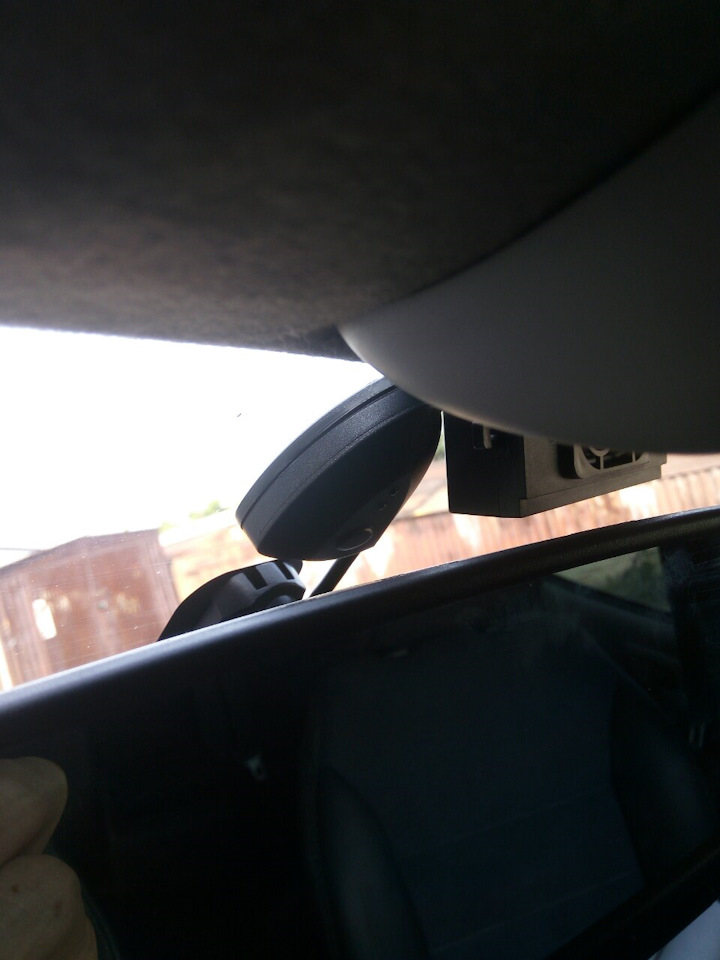

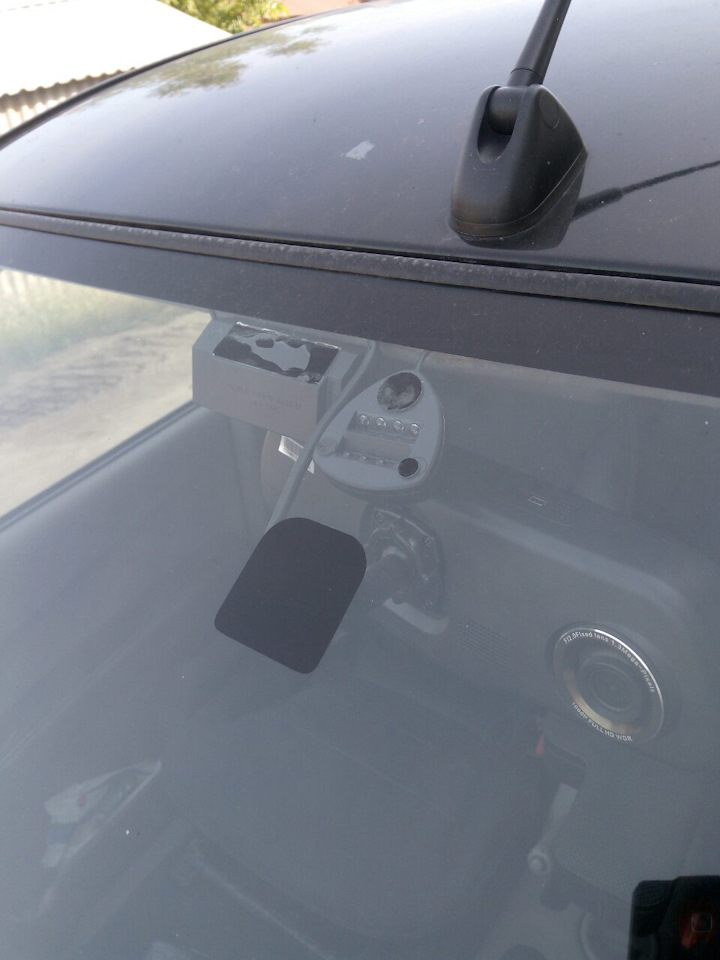

Блочек ДД разместил слева за панелью . Подключаем все, проверяем, жгутуем, собираем ) . Ну, массу догадаетесь где взять. Удачи!
