Я работала над этим в течение долгого времени, и пришло время раскрыть свои секреты.
1. Mitsubishi изменили распиновку TCM 2011 году
2. Mitsubishi также не запустить провода от TCM в оборотень. Он останавливается где — то под приборной панелью.
Предупреждение: этот мод является потенциально опасным для вас и вашего автомобиля. Если вы не знакомы с электричеством, пайкой, работать проводами, или разбирать панель на части, я рекомендую вам не попробовать эти моды. Этот мод также может привести к аннулированию гарантии, если это будет сделано неправильно.
Первый шаг, прежде чем сделать что — либо проверить, если у нас есть определенный жгут проводов, который управляет подрулевые лепестки .
1. В рулевой колонке есть 2 винта, которые нам нужны выкрутить. 3. Сожмите две стороны, где 2 крышки рулевой колонки и потяните один вниз.

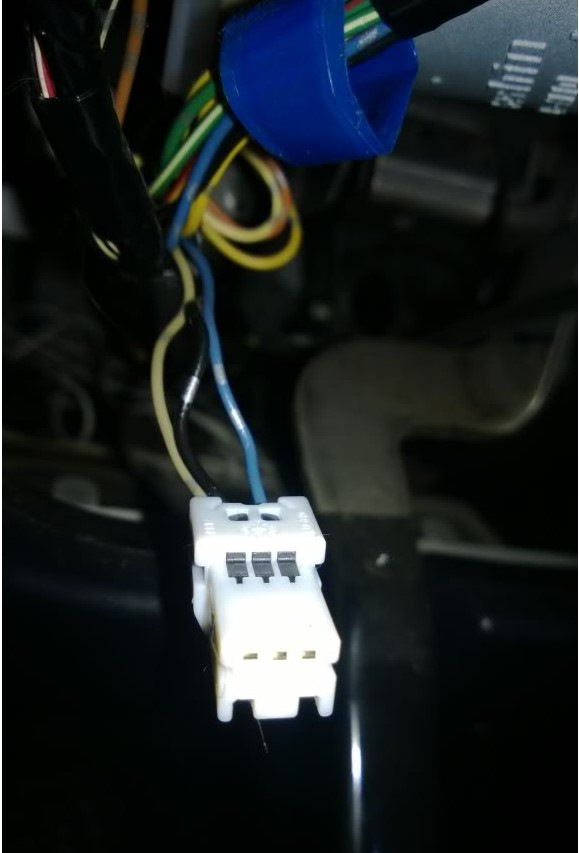

4. Посмотрите на этот разъем. Это будет приклеенные к массе проводов. Если у вас есть разъем нечего не делаем подключаем лепестки и все собираем обратно в порядке.
Если вы не имеете его, моды еще можно сделать. Этот разъем контролирует лепестки если они присутствуют. Наличие отсутствие этого разъема делаем следующее !
5.Отсоедините отрицательную клемму аккумуляторной батареи. Поместите его куда — то вниз .
6. Далее мы должны разобрать центральную консоль, чтобы получить доступ к старому кулису .
Найдите жгут на переключатель режима спорта. Вы увидите 4 провода.

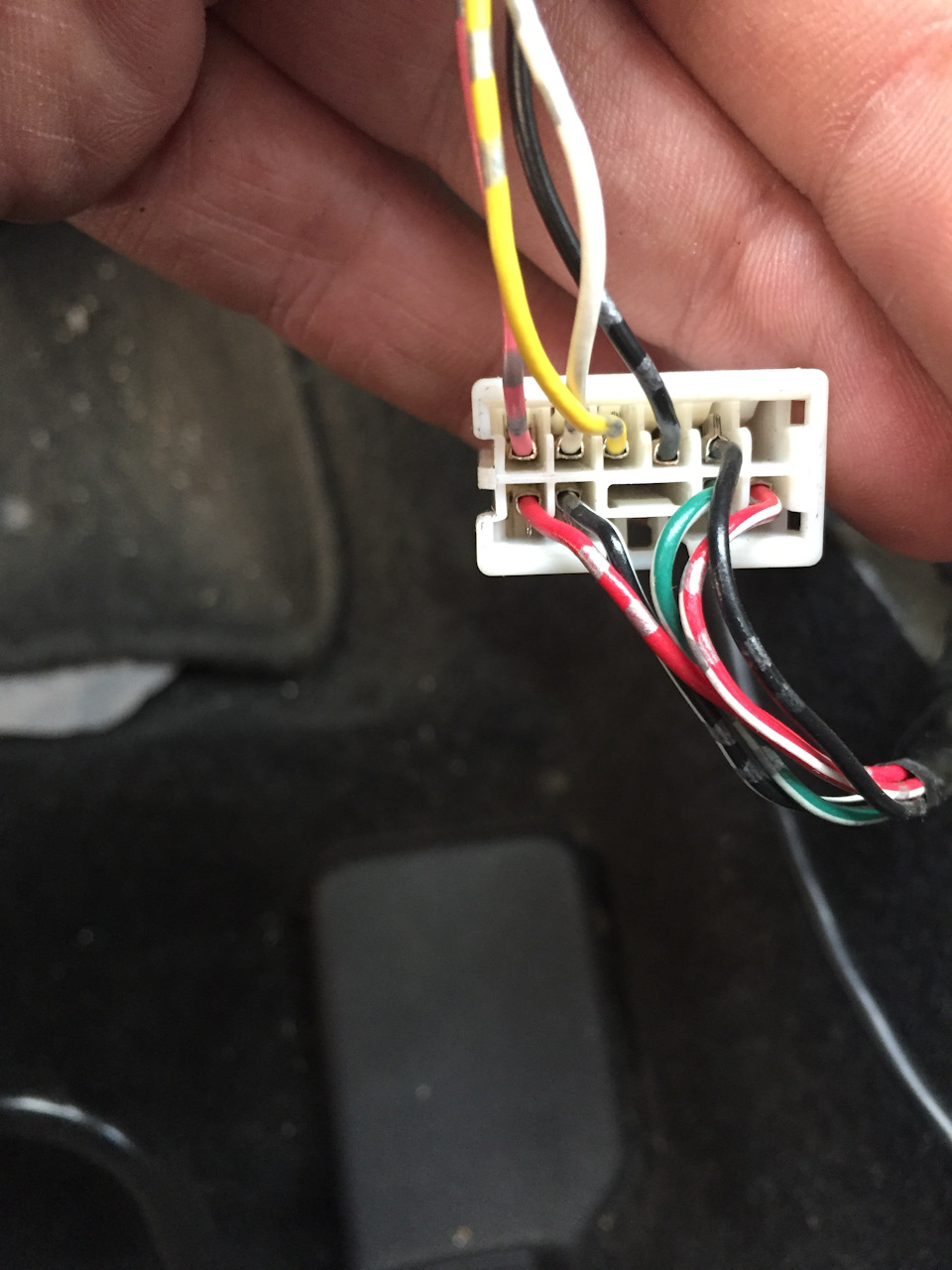

Мне достался штекер для GTS кулиса, я только снял провода из штекера которые отсутствовали и поставил на мою машину.

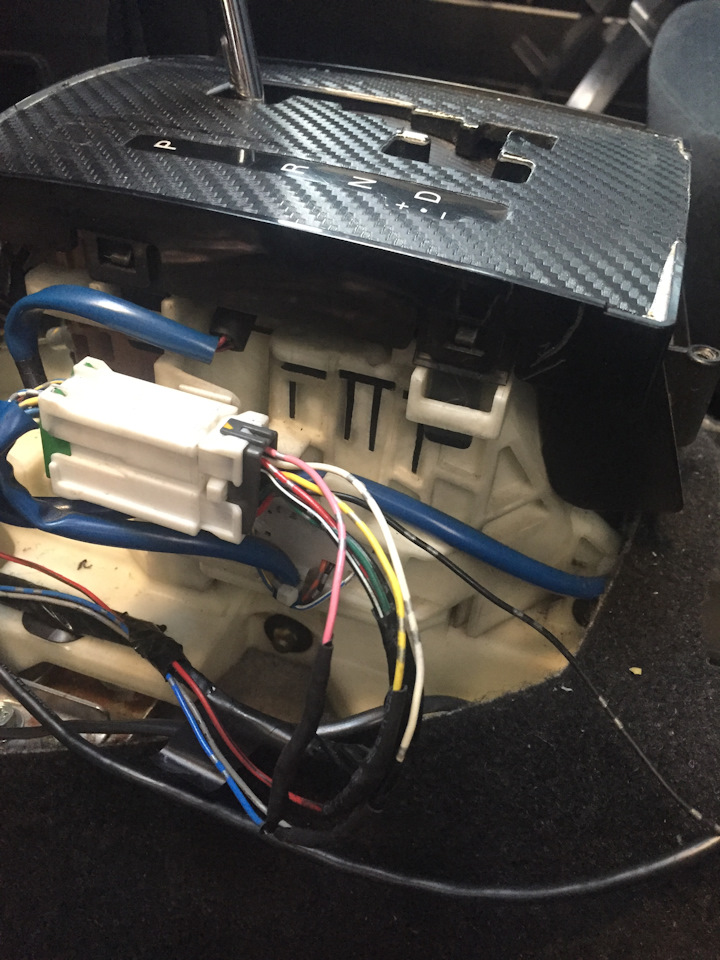

После установки проводов выглядит вот так .
Если штекер GTS отсутствует делаем следующее .
Вырезаем 4 провода который выходит из кулиса .
черный
оранжевый
синий
белый с полоской
Черный является минусом, которое можно прикрепить болтами на любом шасси.
Синий и Белый с полосками надо подключить подрулевому штекеру и подключаем к ТСМ .С40 пин 43 up, 44 down
Еще вам нужен Штекер для подрулевого переключателя.
Оранжевый подключаем к TCM С40 pin35
ТСМ распаложен за блок предохранителей слева от педали тормоза.
TCM является компьютером, который контролирует все функциональные возможности передачи CVT. Автомобиль должен быть полностью разряжен всей электроэнергии, прежде чем подключится с TCM

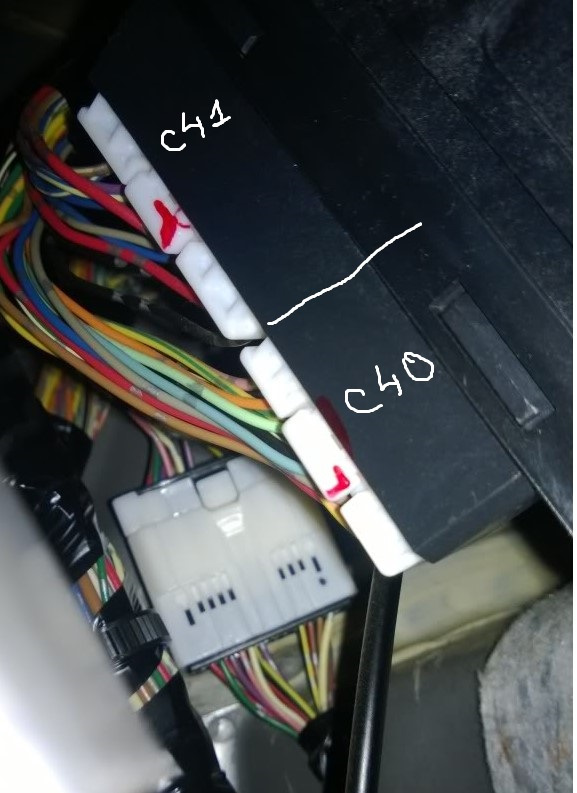

Там будет небольшой компьютер с 2 штекерами Это TCM. Верхняя вилка С-41 и нижняя вилка С-40.
Посмотрите на эту диаграмму очень тщательно. Pin 35 на C-40 является один который нам нужен .
Очень тщательно подсчитывать пины, пока не дойдет до 35.
Подключите клеммы аккумулятора, и берем машину на тест-драйв.
Если рычаг переключения находится в обратной ориентации переключите 2 провода (синий, белый с полоской) .
УДАЧИ!
Comments 65
) подпись и удачи на дороге
за 222222руб, можно купить такой лансер
У меня тоже только режим L и только передний привод как мне можно сделать Ds и что менять надо?
Надо менять кулису и купить штекер для подключения лепестков + подрулевые лепестки !
Лепестки и так стоят зачем покупать
У меня не было, а купил!
HAY-MAN
Надо менять кулису и купить штекер для подключения лепестков + подрулевые лепестки !
Ds это не лепестки. Этот режим вместо L
да режим вместо л
А зачем тогда сказал что надо купить подрулевые для Ds?)))
Да мой косяк вместо D+/- сказал Ds
)))
Да брат и такое бывает )))
Теперь у тебя есть спорт режим?
Теперь включил тип-троник (спорт мод)) До этого был только режим L
А на мой реально сделать? У меня 2011г
У тебя кулиса только Л режимом?
HAY-MAN
Теперь включил тип-троник (спорт мод)) До этого был только режим L
Baic mi ban poxvela?
Ha vor snum em tip tronik arden dues poxum skorustner@ besamt havesa ) U minchev 6000 abarot pahuma chi poxum minchev du chpoxes!
Ba Che scaca es karam tenc shinem te che?
Qon@ vor kulisica drac?
Variator
Et chem harcnum . Eti parza. Kulis@ vorica?
Klini imneler tenc) prost@ piti kulis chares mekel shteker@ lipistokneri!
garik-x
Sranica petk arnel l rejim chi linum duyes tsakum bacum .
Lav apres )
Xndrem brat . Shat em tanjvel minchev gtel em es debilutyun@)
garik-x
mekel esa qez petk!
А у этого селектора с секцией под эту передачу артикул есть? А то чет родную пилить не охота)
Я негде не видел такого селектора, Селектора вариатора бывают L режимом или D+/-. Надо пилить…
можно и не пилить, а на кнопку сделать
Да все можно но так еще лучше .
ну я тоже пропил сделал, а до этого кнопкой включалось)) правда не L режим, а Ds
У тебя из изначально L был ? Что Ds сделал?
был L поменял мозги на варике и появился Dsport очень отличается от L
У меня изначально был Л и добавил Ds) Без замены компа.

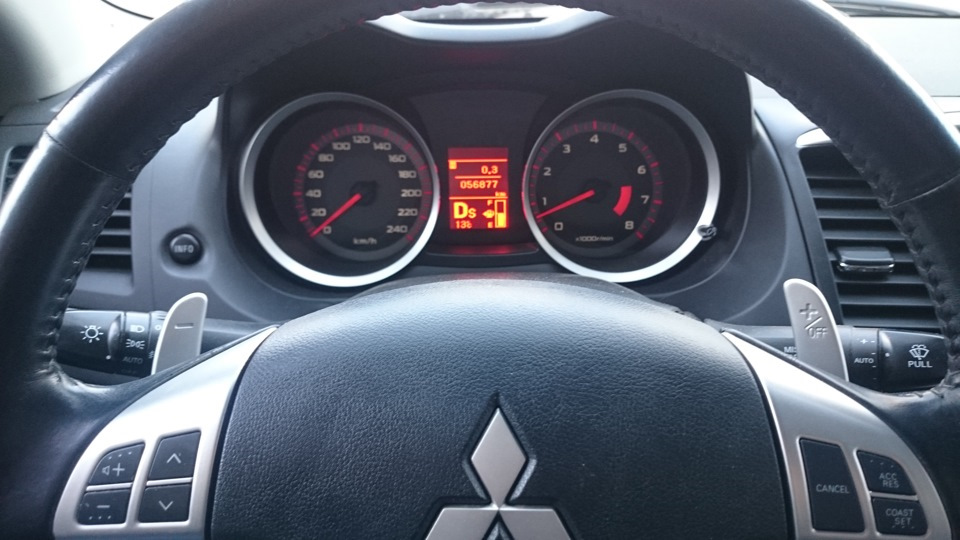

высвечивает как на фото Ds?
Нет не так . 1,2,3,4,5,6 так показывает вроде говорят Фул тайм спорт мод
123456 у меня с лепистков запускается по мимо DS
Да у меня так показывает!
не может так показывать у тебя не полный, а это только на полном))
У тебя 4wd?
да
Круто) Я тоже хочу)
Old-Pioneer
высвечивает как на фото Ds?
Что за зеркало?
Андройд 5.0 регистратор на две камеры, зад и перед
Где покупал?
ru.aliexpress.com/item/Ru…=2114.13010608.0.0.lOZV95
выбери поставку из России, придет за 3 дня
Спасибо
JaGuAr-ksta
Где покупал?
если симку вставить можно через телефон смотреть что делается вокруг авто по камерам
HAY-MAN
У меня изначально был Л и добавил Ds) Без замены компа.
этот режим только на 4 wd
МОжет это парт тайм спорт мод?
HAY-MAN
Я негде не видел такого селектора, Селектора вариатора бывают L режимом или D+/-. Надо пилить…
А на фото с новой кулисой рычаг в положении L, этой ячейки не было изначально? У меня кулиса такая же только без секции для положения L. Поэтому и спрашиваю)
Не было! Я порезал)
Значит аккуратно, с виду как с завода)
Да очень постарался чтоб выглядел как завод)
4igur
Значит аккуратно, с виду как с завода)

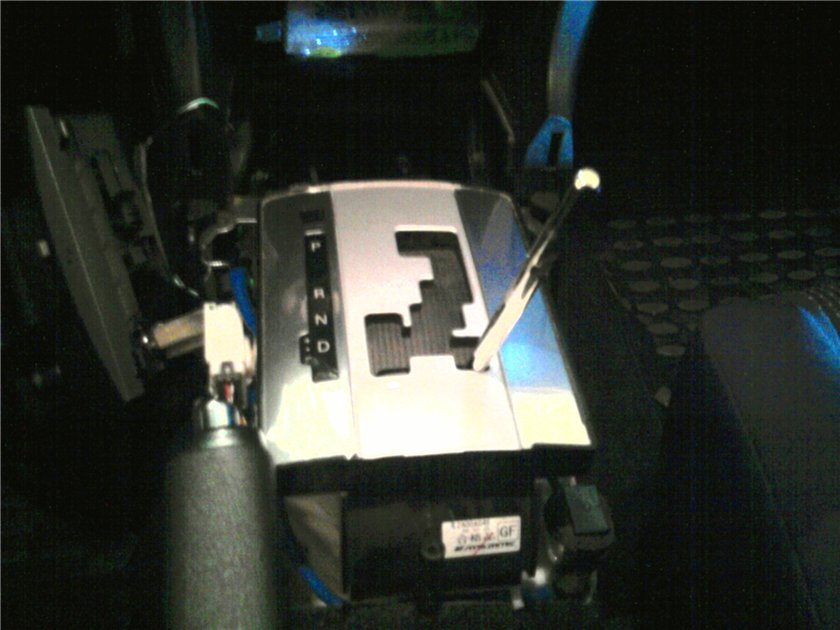

Вот новое фото .Это старое фото было!

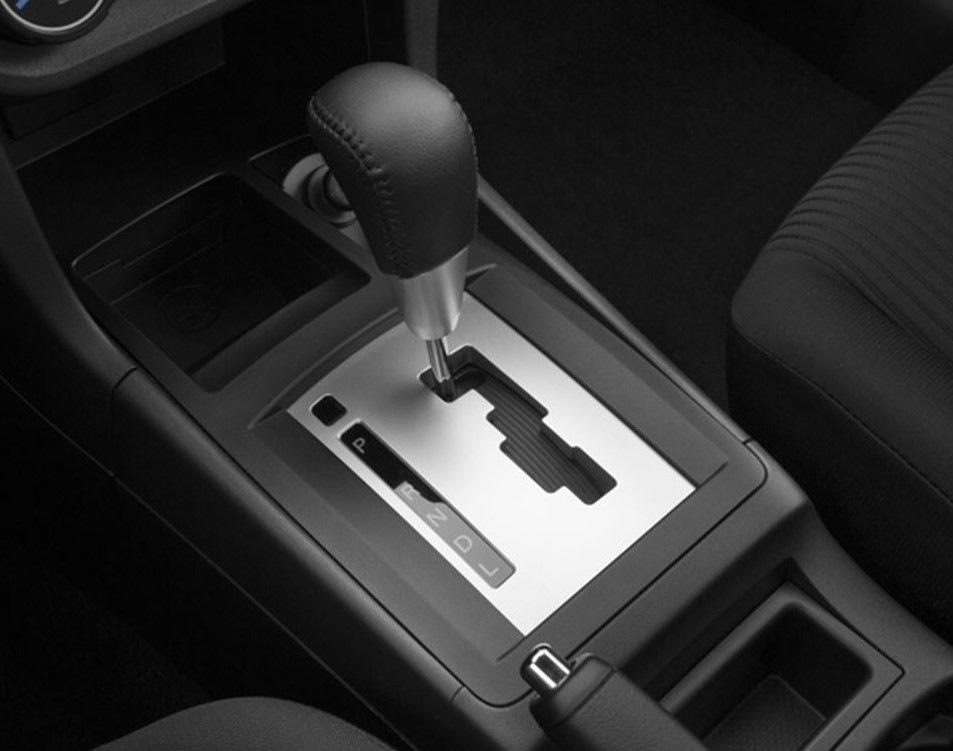

Что-то, не понятно? На первом фото кулиса автомата, на другом — вариатор. В чем суть то?
