Подсведка пространства для ног.

Всем привет!

Давно хотел, и вот на Алиэкспресс заказал себе подсветку пространства для ног. Заказывал уже с готовой проводкой. Сами плафоны оригинал китайского ВАГ-завода, хорошие по качеству. Плафоны заказал не диодные, т.к. свет в салоне полный сток, и колхозить нет планов, пусть будет, как завод!

Сегодня долго и подробно рассказывать об тонкостях установки не буду, инфы полно на драйве, да и сложностей ни каких. Для установки нужно разобрать много салона и снять сиденья. В остальном подключение простое: плюс в колодку, минус на массу и "Васей" активация.

Основные моменты с чем столкнулся.

Снимаем пластик под рулем, бардачек и боковые тканевые вставки бороды.

Чтобы снять две боковые тканевые вставки необходимо снять пепельницу и открутить спрятанные там два винта.

Проем для плафона в сиденье нужно слегка доработать напильником, иначе плафон не влазит.

Из бумаги сделав шаблон, вырезаем на мягких защитных шумовых экранах места для установки плафонов.

Скажу сразу, пришлось двусторонним скотчем подклеивать плафоны, иначе они выпадают.

Далее протягиваем проводку к местам установки плафона. Некоторые заморачиваются и разрезают проводку китайского комплекта, докупают пины и подключают к колодке, что под сиденьем. Я не стал заниматься дополнительными манипуляциями.

Под рулем есть блок "комфорта"

Found on photo: 1121318

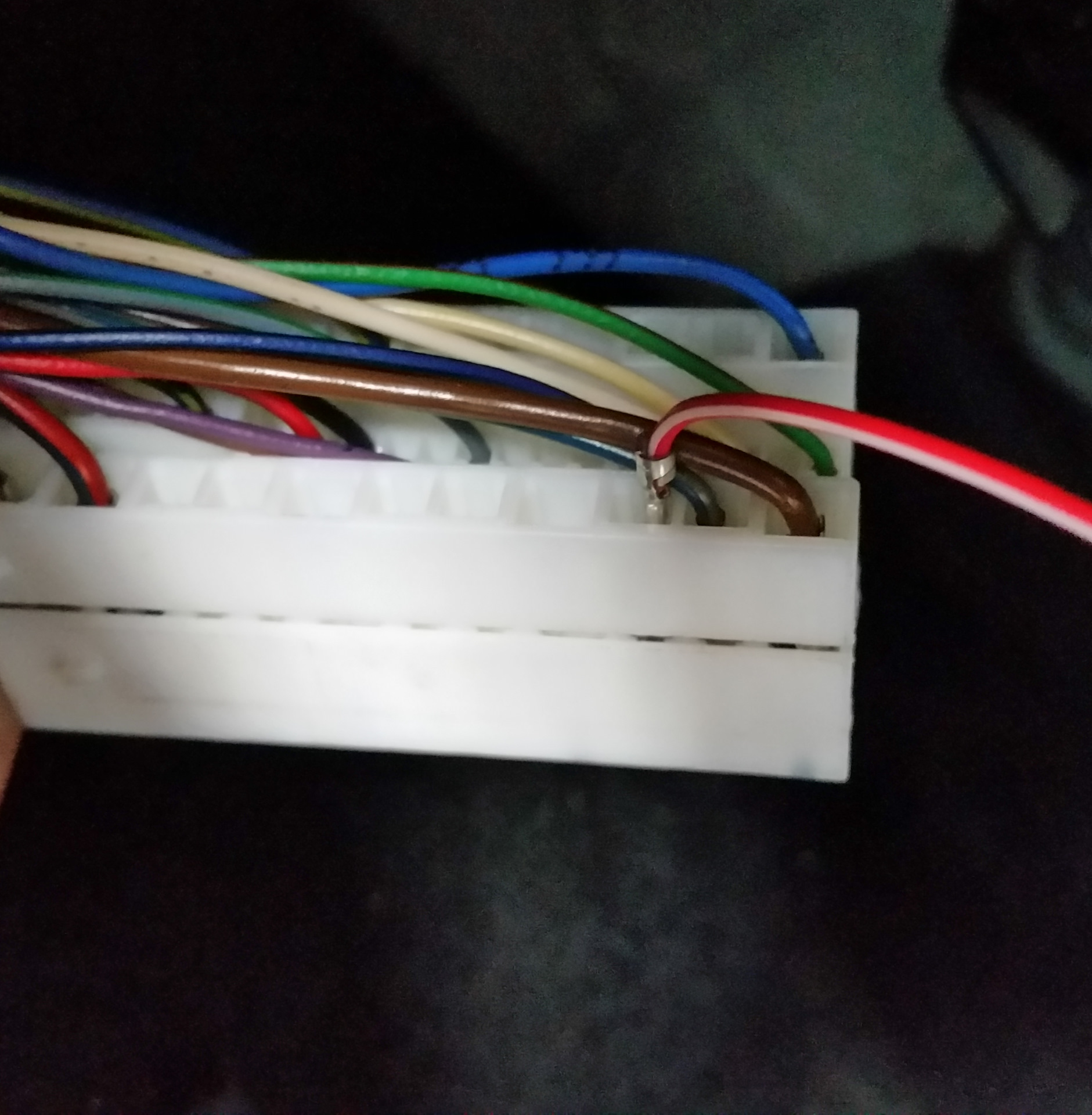

Снизу посредине есть белый разъем, его и снимаем.

С разъемов пинов снимает защитный чехол, и находим промаркированный пин №50 (он подписан числом). Вставляем туда пин из проводки. А массу подключаем к ближайшему болту на кузов.

Собираем все обратно. Использовал ваговскую тканевую изоленту и кабельные стяжки.

Теперь при помощи ВАГ-кома активируем подсветку. Подсветку можно настроить:
— включается при открывании двери,
— и освещение при меньшей яркости при включенных габаритах

Для подсветки при открывании двери:
Блок электроники 9 => Длинное кодирование => 20 байт => ставим галочку на 0 бит.

Для подсветки при включенных габаритах:
Блок электроники 9 => Длинное кодирование => 12 байт => ставил галку на 5 бит

Можно настроить уровень яркости света. По умолчанию при открывании двери свечение 100%, при включении габаритов 30%.

Для подсветки при открывании двери:
Блок электроники 9 => Адаптация => 27 канал => выставляем требуемое значение.

Для подсветки при включенных габаритах:
Блок электроники 9 => Адаптация => 35 канал => выставляем требуемое значение.

В итоге:

Полезно, что подсветка работает всегда, независимо от включения плафонов на потолке. У кого есть есть "Максидот" подсветкой можно управлять при его помощи.

Всем добра!
