Не прошло и года, как я пишу эту запись.
Всем привет. Сегодня я продолжу историю по установке всяких нужных и приятных ништячков в машину.
На распродаже 11.11 у братьев китайцев была заказана камера заднего вида по очень привлекательной цене.

Через месяц я довольный забрал ее с почты и принялся за установку.
Начинается все с разборки пятой двери.Разбирается она достаточно легко- обшивка держится на одном винте, пистонах под крестовую отвертку, внутри на клипсах. Откручиваем саморез, вынимаем ручку, затем вынимаем пистоны, (выкрутить их не реально, вынимаются аккуратненько ножичком), далее сдергиваем обшивку.
Клипсы на обшивке достаточно прочные, сломались всего две штучки, замечательно подходят клипсы от обшивок дверей Приоры.

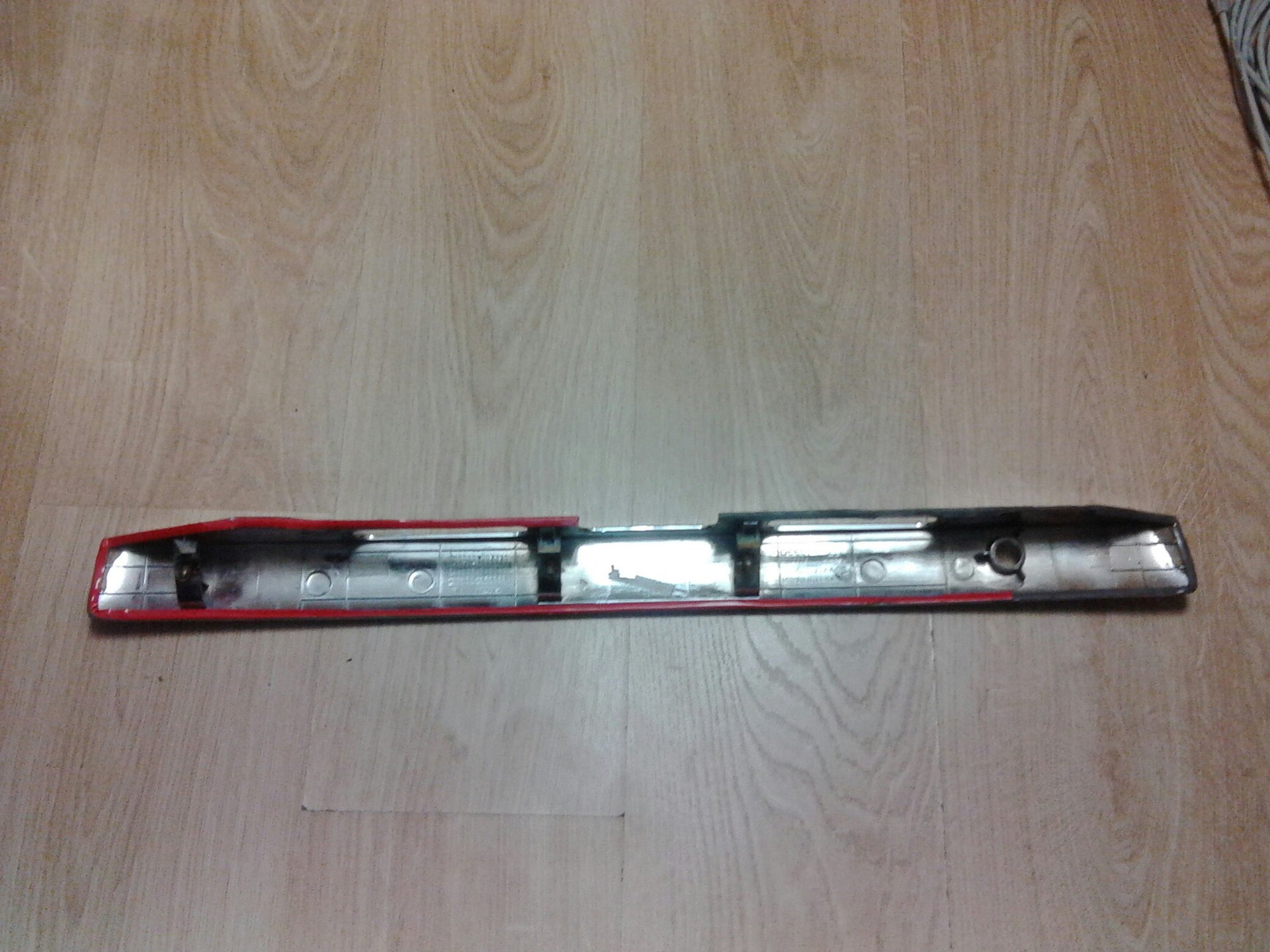

Теперь нам нужно открутить хромированную саблю, держат ее 4 гайки М6. Снимаем саблю для дальнейшего внедрения в нее камеры.

Камеру я решил врезать внутрь сабли, этому есть несколько причин: На родном кронштейне она висит слишком низко, очень выделяется, за нее будет забиваться грязь и тд.
Путем не хитрых манипуляций со штангеном и картонкой получился шаблон.

Переносим шаблон на саблю в место под родную камеру, да оно там есть, высверливаем маленьким сверлом по периметру, вырезаем лишнее, приводим в божеский вид при помощи надфилей.

Примеряем камеру и прикидываем угол ( я угадал с первого раза).

Приклеиваем камеру, использовал я цианокрилатный клей. По периметру с внутренней стороны заливаем все герметиком.
Возвращаем все на место.
Теперь перейдем к моему самому любимому занятию- электрике.
Я люблю делать все как можно ближе к стоку, поэтому практически всю проводку использовал штатную.
Сняв обшивку первым делом бросается в глаза одинокий не подключенный разъем- это проводка для подключение штатной камеры.

К зеленому проводу разъема подпаиваем желтый провод камеры- это сигнал.
К черному проводу разъема подпаиваем черный провод камеры- это GND (масса).
Те же провода припаиваем к разъему типа "тюльпан" у магнитолы.
А вот с питание камеры дела обстоят хуже. В штатной проводке на оранжевом проводе разъема камеры постоянный плюс, точнее плюс при включении магнитолы, он нам не подходит.
Поэтому придется прокинуть провод к разъему парктроников, на нем появляется плюс при включении заднего хода, он находится в багажнике, за технологической крышкой у плафона подсветки.


Все.Собираем в обратном порядке.
Плюс ко всему заменил лампочки подсветки номера на светодиодные.
Вот результат моей работы


Подписываемся, будет еще много интересного)


Comments 35
Но этот штеккер есть. Авто 2016 года, NEW
Приветствую, вон на фото пустой белый разъем, по идее в комплекте должен быть ответный разъем, а на нем тюльпаны на видео, аудио входы и выходы.
Основной вопрос — куда в магнитоле это подключать. :(
Sinhrofazatronn
Приветствую, вон на фото пустой белый разъем, по идее в комплекте должен быть ответный разъем, а на нем тюльпаны на видео, аудио входы и выходы.
До магнитолы-то я дотяну, это без проблем.
У вас не хватает жгута проводов от магнитолы. Этот жгут вставляется в белый пустой разъем на магнитоле, а с другой стороны у него тюльпаны.

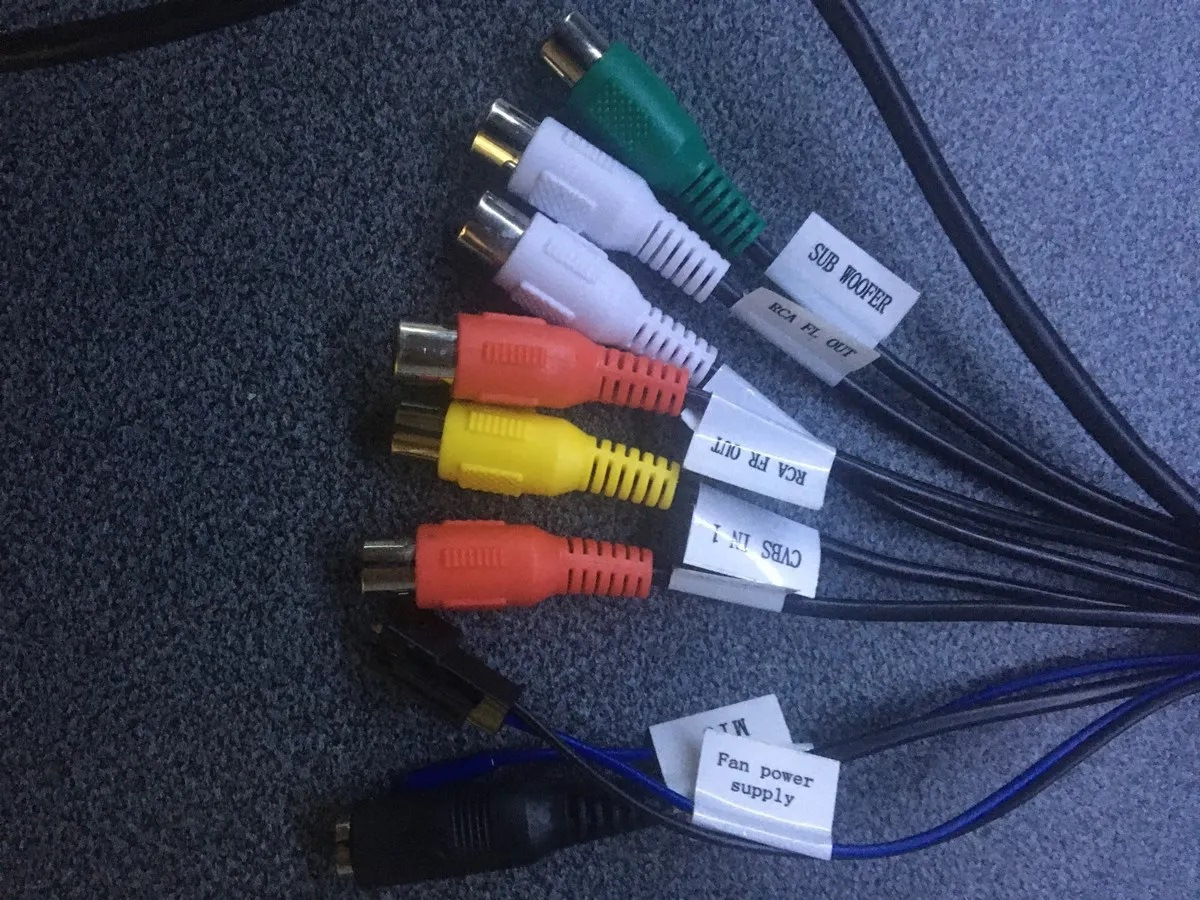

Есть такой жгут, но там в какой провод что подключать — неясно. Может у вас обозначения есть?
Я машину 5 лет назад продал, ничего не осталось. Скиньте фото жгута в ЛС постараюсь помочь.
понял
Sinhrofazatronn
Я машину 5 лет назад продал, ничего не осталось. Скиньте фото жгута в ЛС постараюсь помочь.
Наиболее логичны CVBS-1 и CVBS-2 — но при подключении ничего не происходит
CVBS-1- туда подключаем видеосигнал, так же в основном жгуте где питание и тд должен быть провод на который мы подаем + для того чтобы магнитола понимала, что включена задняя передача. Коричневый провод, по схеме 8ой.
Туда подключал — идет гул из динамиков, видеосигнала нет на магнитоле. :( Правда плюс брал с аккума напрямую, а не с коричневого.
С новым годом, кстати, всех благ!
На выходных буду еще раз пробовать.
Благодарю!
Sinhrofazatronn
CVBS-1- туда подключаем видеосигнал, так же в основном жгуте где питание и тд должен быть провод на который мы подаем + для того чтобы магнитола понимала, что включена задняя передача. Коричневый провод, по схеме 8ой.
Нет, не вышло. Перепробовал все разъемы.

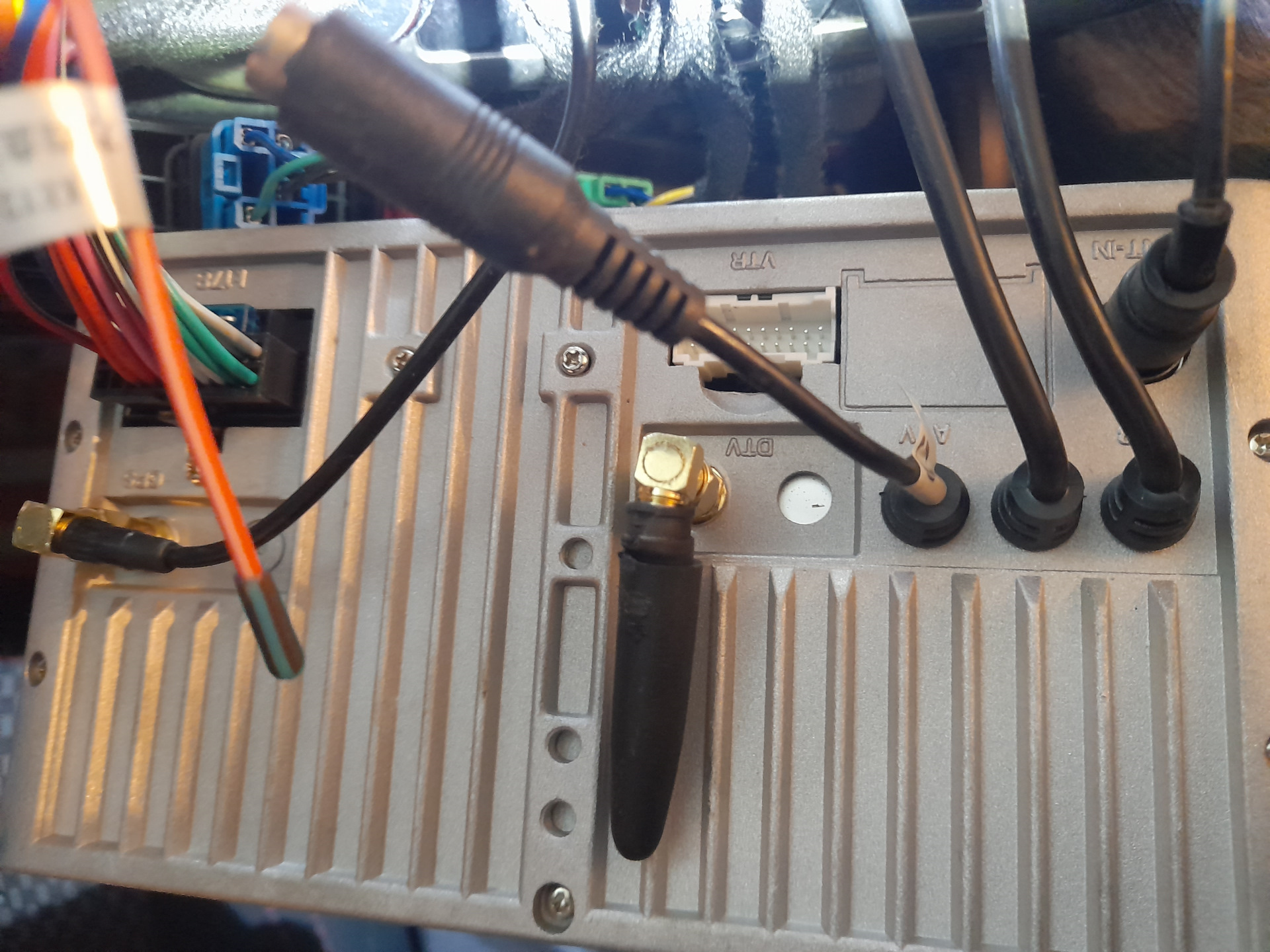

Приветствую. А куда подключать сам провод в самой магнитоле? У меня там нет тюльпана для видео
Спасибо. Тоже так подумал. Удачи.
Здравствуйте. Скажите протянули провод питания через гофру к разъёму индикации парктроника. А накладку крыла в багажнике снимали?
Приветствую, нет проволокой протянул.
ну если честно угол ты чуток не угадал, конечно удобно всю улицу видно!
Не знаю, мне удобно, кромку своего бампера я вижу.
что то я не заметил кромки!
Фото не очень удачное
я так понял, срезаем тюльпаны. который желтый это видеосигнал, в нем два провода. цепляем как ты написал. второй тюльпан который черный это питание, подумаем а может к лампе заднего хода!
Питание камеры я брал с разъема парктроников.
Извини, друг, можешь как-нибудь поподробнее процесс подключения проводов. Где, что, резал, соединял, Понятно что уже без фоток. Никак не могу победить эту хрень, в электрике не силен.
В пятой двери: Откусил разъём, он там один свободный, соединил жёлтый провод камеры с зелёным бывшего разъема, чёрный камеры с любым из двух чёрных разъема. Красный с камеры протащил через гофру в багажник к разъёму парктроников, соеденил с зелено- оранжевым.
У магнитолы: За ней есть свободный
4х пиновый разъем, срезав его, припаял разъём типа тюльпан к зеленому и черному проводу.
Тюльпан подключаем к магнитоле.
Так же, забыл упомянуть в записи, про активацию
магнитолы.
На ней есть провод на который нужно подать плюс, чтобы она включила изображение с камеры. Его я подключил к разъёму индикации парктроников. Цвет провода не помню, так как делал давно, но его можно найти мультиком- при включении задней передачи на нем будет плюс.
Будут вопросы, обращайтесь.
Спасибо, попробую
Sinhrofazatronn
В пятой двери: Откусил разъём, он там один свободный, соединил жёлтый провод камеры с зелёным бывшего разъема, чёрный камеры с любым из двух чёрных разъема. Красный с камеры протащил через гофру в багажник к разъёму парктроников, соеденил с зелено- оранжевым.
У магнитолы: За ней есть свободный
4х пиновый разъем, срезав его, припаял разъём типа тюльпан к зеленому и черному проводу.
Тюльпан подключаем к магнитоле.
Так же, забыл упомянуть в записи, про активацию
магнитолы.
На ней есть провод на который нужно подать плюс, чтобы она включила изображение с камеры. Его я подключил к разъёму индикации парктроников. Цвет провода не помню, так как делал давно, но его можно найти мультиком- при включении задней передачи на нем будет плюс.
Будут вопросы, обращайтесь.
тюльпан к магнетоле это как? вставляем в магнитолу переходник с тюльпанами и в какие вставлять?!
За магнитолой висит штатный четырёх пиновый разъём камеры. Мы его отрезаем и припаиваем тюльпан, который затем подключаем к магнитоле.
у меня висит трех пиновый вот к нему я и припаялся. сегодня три часа упорных трудов и все окей! спасибо за инфы!
Sinhrofazatronn
В пятой двери: Откусил разъём, он там один свободный, соединил жёлтый провод камеры с зелёным бывшего разъема, чёрный камеры с любым из двух чёрных разъема. Красный с камеры протащил через гофру в багажник к разъёму парктроников, соеденил с зелено- оранжевым.
У магнитолы: За ней есть свободный
4х пиновый разъем, срезав его, припаял разъём типа тюльпан к зеленому и черному проводу.
Тюльпан подключаем к магнитоле.
Так же, забыл упомянуть в записи, про активацию
магнитолы.
На ней есть провод на который нужно подать плюс, чтобы она включила изображение с камеры. Его я подключил к разъёму индикации парктроников. Цвет провода не помню, так как делал давно, но его можно найти мультиком- при включении задней передачи на нем будет плюс.
Будут вопросы, обращайтесь.
Здорово, подскажи у меня тюлпан я его разрезал, там 3 проводка желт красный черный+дополнит красный на тюльпане, куда что втыкать не получается
Чёрный-общая масса(и на питание и на видеосигнал)
Красный-питание(возможно 12, 5 или 3.3 вольта, в зависимости где провод был разрезан, до стабилизатора или после)
Жёлтый-видеосигнал.
молоток!
И все равно — засирается от колес. Самое нормальное на текущий момент место, это под спойлером, протираю только при мойке машины.
Плюс для камеры можно брать с лампы включения заднего хода, что я у себя и сделал.
В разъеме парктроников есть этот провод ( он связан с лампой заднего хода), я про него написал. И не нужно портить жгут у заднего фонаря :)
