Всем привет!
Тормозная система Chevrolet Lacetti с артикулами (Оригинал и Аналог) и немножко иллюстрации!
Вот и у меня настало время переборки тормозов (передние тормозные диски TRW DF7218 и колодки TRW GDB3347 заменены 2 года назад), так как задние тормозные диски стоят родные и пробег на них составляет 170 тысяч, колодки меняли после заводских 2 раза, начал с поиска оригинальных запчастей (смотрел все www.elcats.ru/chevrolet/), и уже после подбирал аналоги (из отзывов и своей практики), вот чем бы и хотел поделиться с вами!
Замена будет не только тормозных дисков и колодок!, но еще и переборка суппортов, замена колодок ручника, тормозных шлангов, тросов ручника. Ну еще конечно по мелочи)
Начинаем разбираться в этом вопросе.
Для полной информации добавлю коды суппортов. Нужно не забыть учесть то что задние суппорта отличаются в зависимости года выпуска до/после 2006г., соответственно и не забываем про колодки.
1. Суппорта
Передний тормозной механизм (суппорт):
— GM 96549788 (левый)
— GM 96549789 (правый)
Задний тормозной механизм (суппорт) после 2006г.:
— GM 96800085 (левый)
— GM 96800086 (правый).
Задний тормозной механизм (суппорт) до 2006г.:
— GM 96463798/ GM 96549622 (левый)
— GM 96463798/ GM 96549623 (правый).
2. Диск тормозной:
— GM 96549782 / TRW DF7218 / Brembo 09948310 (передний)
— GM 96549630 / TRW DF7381 / Brembo 08A87210 (задний)
3. Колодки тормозные: ( По отзывам советуют фирмы: Brembo, TRW, ATE, Sangsin Brake, Hankook(Frixa), Delphi, Ferodo и т.д, все зависит от средств)
— GM 96405129 / TRW GDB3347 / Hankook FPD12 (передние)
— GM 96405131 (задние с ушками) до 2006г. года, требуется скоба с номером GM 96413040 (у кого машина до 2006 года, можно ставить задние колодки SP1257 но используя скобу крепления с каталожным номером GM 96800088)
— GM 96800089 / Hankook FPD12NR / Sangsin Brake SP1257 (задние без ушек) с 2006г. используется скоба крепления с каталожным номером GM 96800088
— GM 96496764 / Ferodo FSB4017 (колодки ручника)
4. Трос ручного тормоза:
— GM 96435117 / Arirang ARG131056L (левый)
— GM 96435119 / Arirang ARG131056R (правый)
5. Тормозные шланги
Шланг тормозной передний:
— GM 96397200 / NK 855019 (левый)
— GM 96397201 / NK 855020 (правый)
Шланг тормозной задний:
— GM 96549725 / NK 855021 (левый)
— GM 96387196 / NK 855022 (правый)
Болт с двухгранной головкой(крепление тормозного шланга):
— GM 94535522 (передний)
— GM 94535523 (задний)

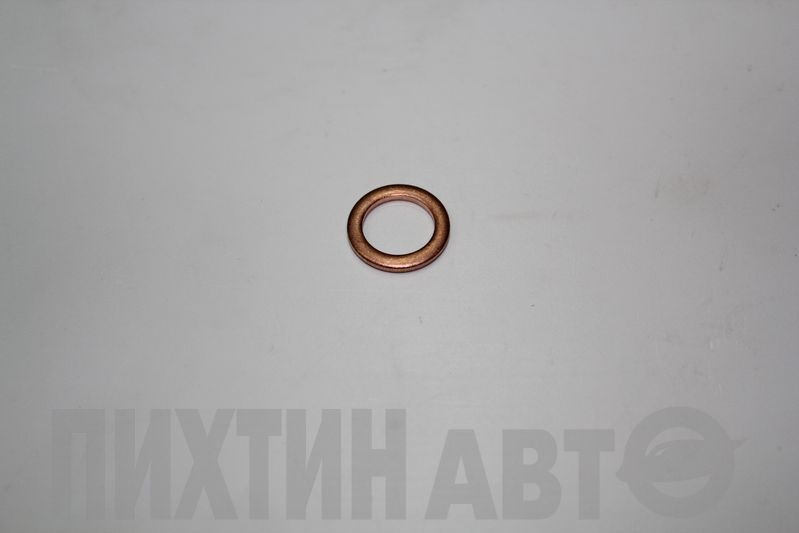

Кольцо уплотнительное шланга тормозного:
— GM 94525077 / Hans Pries 200927015 (по 2шт на один тормозной шланг)

Фиксатор тормозного шланга:
— GM 94535131

6. Ремкоплекты и смазки
Ремкомплект тормозного суппорта:
— Frenkit 254919 (передний)
— Frenkit 232907 (задний)


Так же можно взять отдельно поршень и резинки
Передние суппорта:
— Frenkit P544904 (поршень)
— Seinsa D4708 (Ремкомплект)
Задние суппорта:
— Frenkit P324503 (поршень)

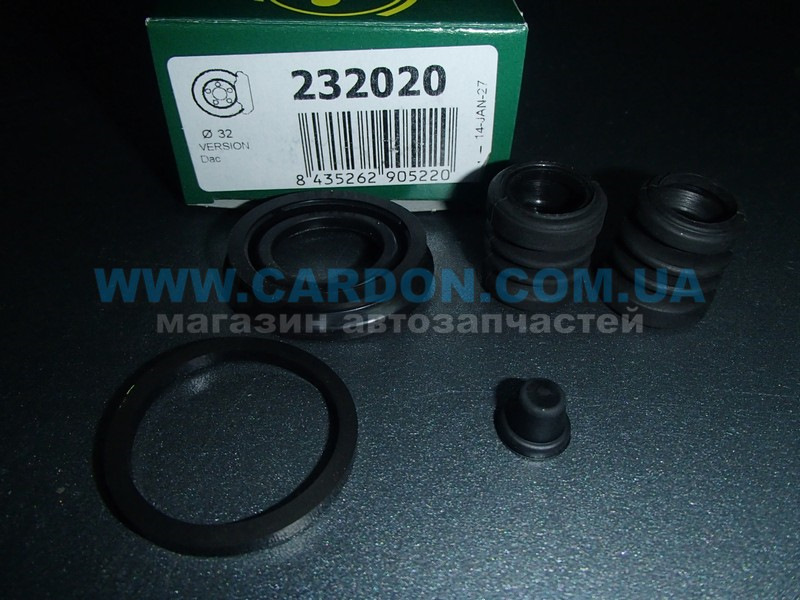

— Frenkit 232020 (Ремкомплект)
— Seinsa D4705 (Ремкомплект)



Комплект направляющих суппорта задний:
— GM 93740287 / Frenkit 810030 (задний)

Комплект направляющих суппорта передний:
— GM 93740249
— FEBEST 1074T200F
— FRENKIT 810016
— AUTOFREN D7073C

Комплект монтажный тормозных колодок ручника:
— QUICK BRAKE 1050025

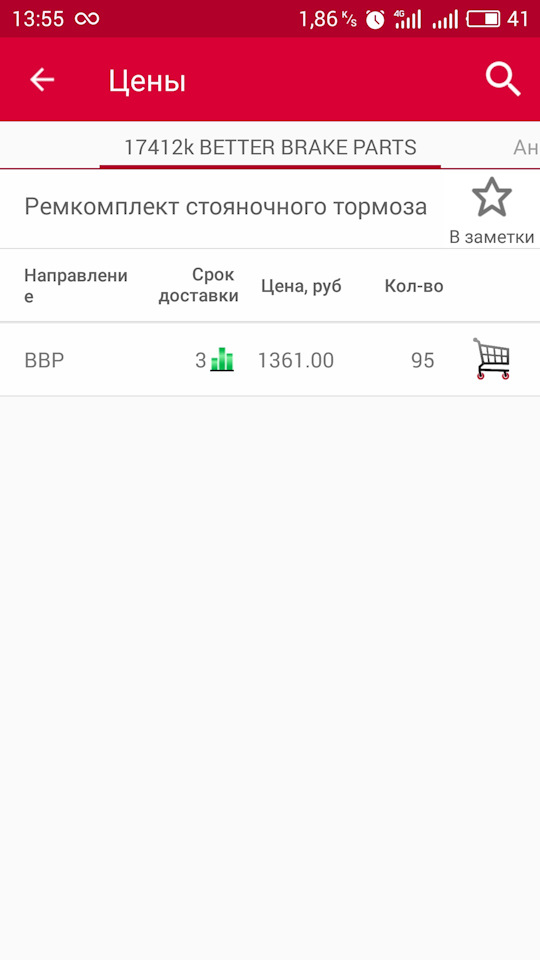

— BETTER BRAKE PARTS 17412K


Смазка:
— TRW PFG 110 (Смазка для направляющих суппортов, 25г)
— Vmpauto 1905 (Смазка для направляющих суппортов, 30г МС1630)
— Vmpauto 1502 (Смазка универсальная, 50г МС1600)
— LIQUI MOLY 7585 (Антискрипная, 10г)



Тормозная жидкость dot 4:
— OPEL 1942059 / 1942422 (1л)
— GM 93745443 (0.5л) / 93165410 (1л) / 93160364 (1л)
— Lukoil 1339420 (0.5л) / 1338295 (1л)
— TRW PFB401(1л)
— Ate 03.9901-6402.2 (1л, SL.6 DOT4, Для северных регионов)
Фото взято с инета, так как свои запчасти только в стадии закупки. Добавил фотографии только мелочевки, основное нет смысла как выглядит колодки, диски троса и т.п.
Всем спасибо за внимание!


Comments 288
Lavr312
а у меня диски брембо, а торм. шланги nk
Привет. Как шланги nk себя показали? Долго проходили?
Привет. Поставил проблем не было, потом года через два продали авто
тормозной поршень получается сейчас не чем смазывать
Обратите внимание на CF301 seiken
в описании написано .что смазка для направляющих суппорта.про поршень не нашел

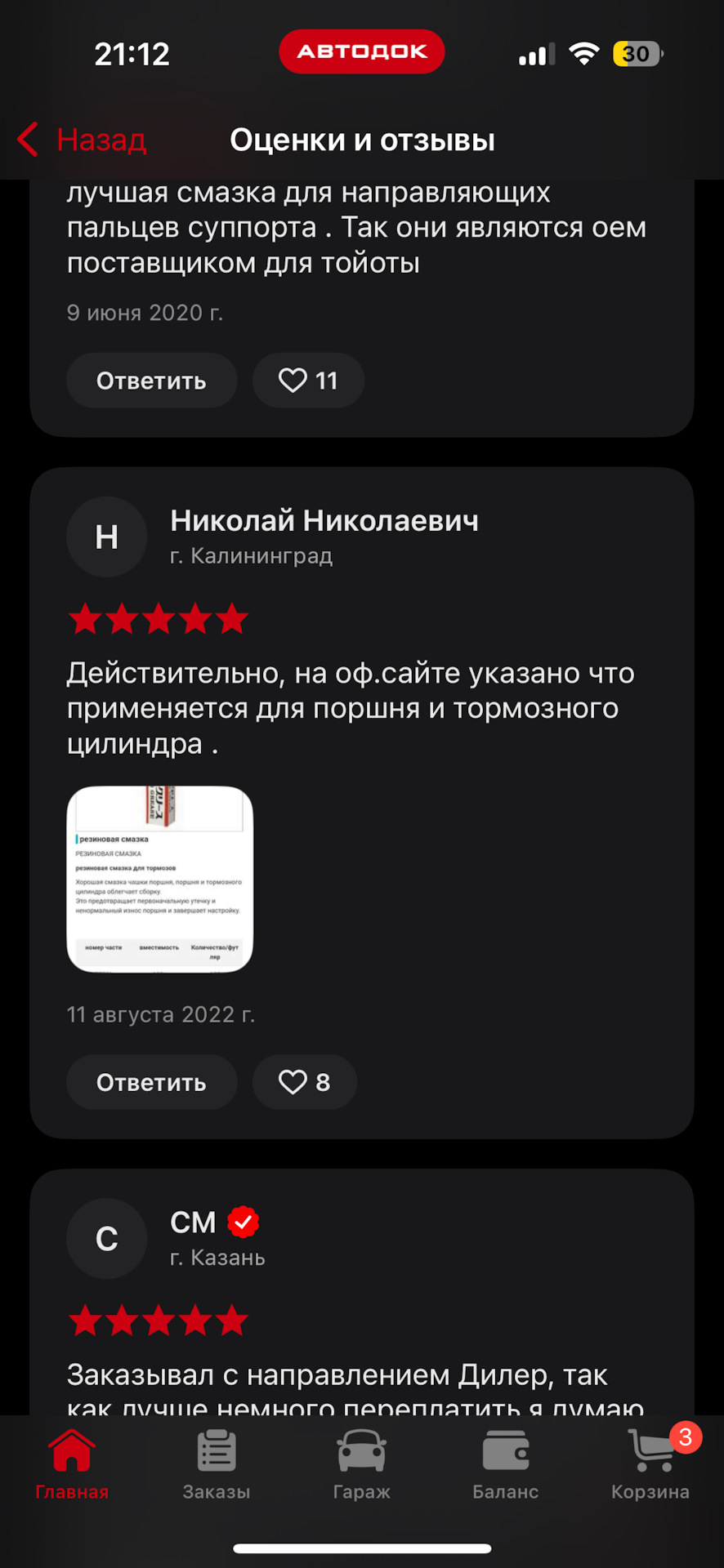

Тут в свое время когда читал, и если не ошибаюсь на оф сайте была такая информация. Была давно уже и не вспомнить.
Volganin21rus
в описании написано .что смазка для направляющих суппорта.про поршень не нашел
Быстренько пробежался
Volganin21rus
в описании написано .что смазка для направляющих суппорта.про поршень не нашел
Кто-то в своей ветке писал, что на задний суппорт подошел штуцер HYUNDAI/KIA/MOBIS
581252F000, также в поиске бьется штуцер OJD QUICK BRAKE 0039. Купил их, проверю подойдут ли
Возможно)
Большое спасибо за информацию 🔥👌
А почему шланги именно NK?
На тот момент были хорошие отзывы и лично их ставил, прошли много, после чего машина была продана.
Суппорты, а не как ты написал.
Не играет роли, суть ясна.
Здравствуйте! Вопрос по поводу комплекта Febest 1074-T200F — как по качеству?
Здравствуйте.вообще фебест не славится качеством. Не советую
От души, земляк!
👍
Это к чему? 94520093 артикул болта вообще.
А болт крепления тормозного диска есть артикул?
94520093
Спасибо.
Lavr312
94520093
Не суппорта, а суппорты.
Здравствуйте, монтажный комплект 1050025 нужен один или на каждую сторону
Здравствуйте. Нужен 1 комплект
Привет, на всех лачика одинаковые тормоза? Нет разных типа хетч, седан, универсал?
Привет. Все одинаковое. Даже вроде на 1.8 тоже самое.
Отличная инфа. Сохранил.
Спасибо!
👍
Спасибо большое, автору!
В закладки!
👍
Штуцер прокачки тормозов
— передний GM 96418878 М10*1,0*h20*10кл
— задний GM 96418883 М10*1,0*h16*10кл
Подскажите пожалуйста артикул штуцера прокачки задний, , ключ на 10
GM 96418883 М10*1,0*h16*10кл
Ремкомплект резинок на передний супорт с пыльником на тормозной цилиндр подскажи пожалуйста
А прочитать в записи?
6. Ремкоплекты и смазки
Ремкомплект тормозного суппорта:
— Frenkit 254919 (передний)
Спасибо большое я уточнить
👍
Спасибо тебе, милчеловек!
Пожалуйста 😎

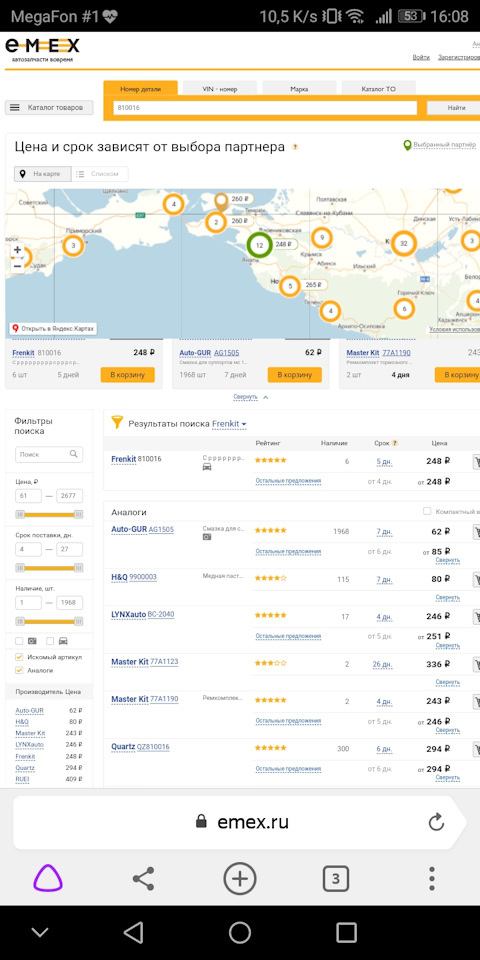

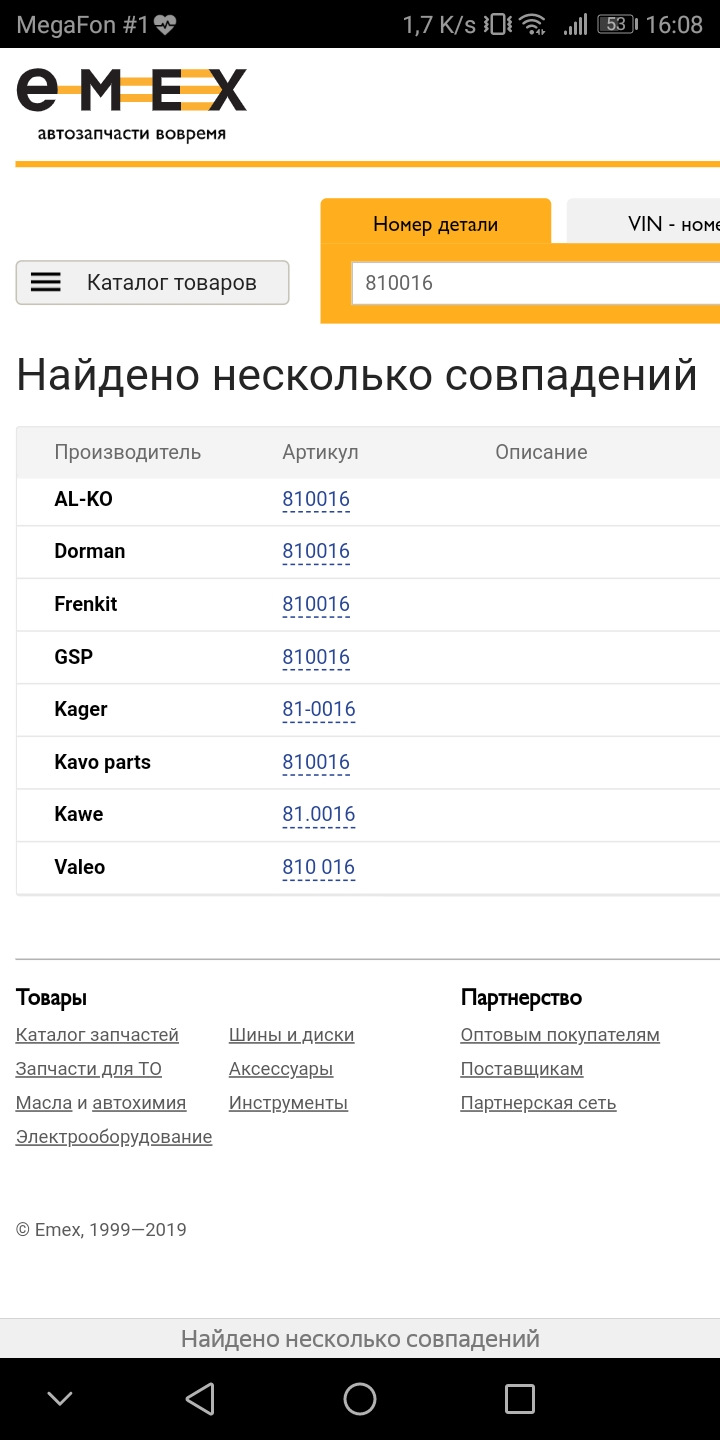

Я на емех забиваю номер комплекта направляющей заднего суппорта на лачетти а выходит Сузуки и Хонда номер 810016 как заказать их
Ну фирма нужна френкит
Maikl499
Я на емех забиваю номер комплекта направляющей заднего суппорта на лачетти а выходит Сузуки и Хонда номер 810016 как заказать их
спасибо за подсказки по артикулам
Пожалуйста
Подскажите, хетч и седан тормозные шланги одинаковые?
Да
Спасибо, друг! Засвистел задний суппорт, благодаря тебе нашёл ремкомплект, а ведь хотел покупать суппорт в сборе.
Всегда рад помочь
не подскажешь чем отличаются передний левый от правого тормозные шланги
Если не изменяет мне память, то немного длина разная, и крепление чу чуть.
От киа идеально подойдут на лач? Они по размеру как оригинал?
Я так точно не скажут, народ их ставит проблем тоже нету.
Спасибо.
Думаю брать их так как они дешевле чем направляющие от киа хендай
Ну лучше уж то ла ремкомплект от Френкит.
Френкит они вроде длиннее?
Нормально они встают, уже не один человек их ставил.
Доброй ночи, фебест направляющие арт: 1074-T200F индиитичны оригинальным направляющим?
Я бы не рекомендовал бы вообще Фебест.
Здравствуйте. Что значит Ate 03.9901-6402.2 (1л, SL.6 DOT4, Для северных регионов)
В мороз меньше замерзать будет?
Спасибо
Здравствуйте. По отзывам, да.
запись твоя пригодилась!спасибо!
Пожалуйста
Здравствуйте, скажите пожалуйста, как ходят эти тросы ручника(— Arirang ARG131056L
—Arirang ARG131056R)?
Пока ходят, проблем нету.
А сколько тысяч проехали? Я так понимаю год прошёл после замены и пока всё нормально.
По-моему больше 2 лет и пробег тысяч 30, сейчас пробег на авто 200к
Спасибо, а то меня все отговаривать, бери мол оригинал, думаю дай ка спрошу! Спасибо!
Да на драйве многие ставили данную фирму, и проблем я вроде не слышал с ними.
Да не за что)
Тоже тогда закажу, спасибо!
Mihailcruze
Спасибо, а то меня все отговаривать, бери мол оригинал, думаю дай ка спрошу! Спасибо!
Здравствуйте! Я тоже такие ставил, года полтора или два назад. Проблем пока нет.
Я загуглил в общем…
Комплект направляющих суппорта задний Frenkit 810030 (задний) это не нашенский. Вроде как от эпики. Длина отличается. Ставится, но не идеально.
В магазине тоже сказали, что код неверный. Надо мол 810075. Но я посмотрел, он вроде на авео. Так что не знаю такие же у нас тормоза ка на авео или нет. Может тоже не оно.
Frenkit 810030
Да они от эпики, их уже полно кто ставил. Я лично тоже их ставил, пробег больше 30 тысяч
Не подпиливая, не подтачивая? А то вроде как длиннее и даже пыльник как то не идеально встает.
Нечего не делал, село все нормально, покрайне мере я не помню чтоб что-то было с пыльником.
810075 а эти не слышал, чтобы кто-нибудь пробовал?
Не-а не слышал.
Pahanu4
810075 а эти не слышал, чтобы кто-нибудь пробовал?
Впринципе возможно что и подойдет, артикул бьется как применимость к лачетти
Pahanu4
Не подпиливая, не подтачивая? А то вроде как длиннее и даже пыльник как то не идеально встает.
Тоже заметил что пыльник легко снимается одевается.
Спасибо.
У меня только вопрос не могу разобраться, какой каталожный номер у задних тормозных колодок? Машина 2011 года. Подскажи пожалуйста?
GM 96800089, а по фирме любой аналог который по душе.
Супер статья))))👍👍👍
Благодарю!
Это что выходит надо купить, чтобы наверняка полностью обслужить…

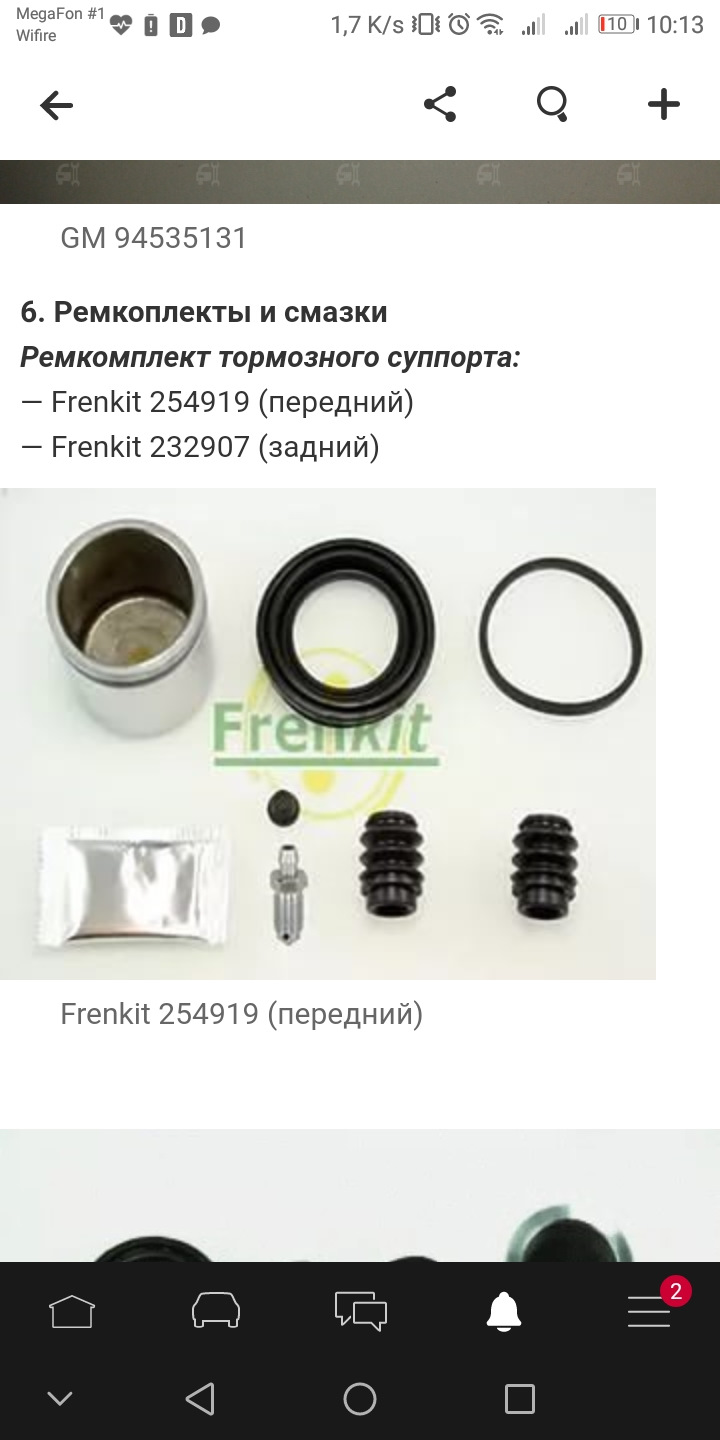

Frenkit 254919 — тут цилиндр и резинки
FRENKIT 810016 — направляшки
Эти две позиции берем. И один передний суппорт можно будет полностью обслужить. Правильно понял?
Да, все совершенно верно.
Привет. У тебя в ремкомплекте переднего тормозного суппорта был штуцер прокачки?
Привет. Я передние не покупал.
Вдруг кому то будет интересно: штуцера имеются в комплекте.
Ну там вроде он и по фотке с оф сайта есть
ну мало ли
94535948 тоже фиксатор
откуда ты этот взял артикул?
в оригинальном каталоге
сейчас нет возможности посмотреть
94535131 фиксатор шланга перед и зад ? дисковые вкруговую
они одинаковые вроде. Я уже точно не помню, щя попробую посмотреть
Мне выдает какую-то шайбу по этому номеру, а фиксатор 94535132.
Может, что-то то и изменили.
С мастером не всегда везёт, хотя езжу в принципе к знакомым . Эх если бы гараж со своим подъемником)
Я об этом только и мечтаю.
Да, было бы неплохо . При поднятие хоть разгуляться можно и подлезть. А то тоже пытался поменять рулевые тяги, подлез, начал крутить, а попросту тупо не хватило рычага (сил) . пришлось 1000 отдать за 15 мин работы на сервисе.
Так и есть) Впринципе при инструменте и наличие гаража, работать приятней
Но на инструментах конечно тоже можно разорится не мало так. Кстате обратил внимание что вы штифт кулисы меняли, я вот недавно тоже поменял. Штифт +кольцо стопарное 50-70 рублей.заехал в сервис мне сказали скорее диску сцепления
кабздец, но вот как они диагностировали хз. Вот так вот и живём.Это из серии по аналогии… Вскрытие показало, что пациент умер от вскрытия
Я потихоньку закупаюсь инструментом, сейчас покупаю динамометрические ключи.
Они проведут диагностику, там такие мастера.
Вот на счёт этого завидую, у меня постоянна беда, я менял прокладку клапанной крышки раз с каждой заменой масла, так как постоянно масло сифонило. Мастера же у нас самые передовые и без герметика хрен куда лезут. А в этот раз поменял сам без герметика, она конечно опять начала сифонило правда намного дольше держалась … Я вот закручивал даже по схеме, но без динаметрического ключа, а там он попросту необходим
Lavr312
Так и есть) Впринципе при инструменте и наличие гаража, работать приятней
Благодаря драйву, драйвовчанам можно найти верить в лучшее
В основном все проблемы копеешные
Да, это не может не радовать. По цене запчастей все очень демократично
Кстати, у меня сейчас друг занимается запчастями, и причем намного дешевле. Мне комплект Грм контитетч выходит в 2300, причем в Автодоке с моим опт4 2800р
Я вот тоже на Автодоке сижу. По Москве или области?я бы прям щас заказал ремкомплекты
По москве он. Давай я скину тебе данные
А ты напиши что от меня
Спасибо, буду благодарен.
Lavr312
По москве он. Давай я скину тебе данные
А ты напиши что от меня
Он как по GM?или по разным маркам?
Как Автодок, говоришь ему что нужно если знаешь сразу артикул
Dinahoi
dinahoi
BendeR-SunStyLeR
Он как по GM?или по разным маркам?
Если есть или будут вопросы пиши в личку
Спасибо ещё раз!
Да не за что.
Списался с ним?
да, спасибо большое!)
BendeR-SunStyLeR
Я вот тоже на Автодоке сижу. По Москве или области?я бы прям щас заказал ремкомплекты
Я полность перешел на его сервис
Спасибо за очень развернутый комментарий по наболевшей теме. Когда буду лезть в тормозную систему, данный пост будет всегда актуален.нще раз спасибо.
Всегда пожалуйста) для этого и создавал данную запись, чтоб всегда было под рукой
Я вот хотел спросить, может подскажите…ситуасьён у меня такой, видимо что то клинит в колесе, присутствует характерный запах колодок или тормозухи, на ощупь колесо горячее если проеду более 20-30км.сегодня разбирал систему, колесо тяжело крутится. Я уже все перелопатил пошел купил ступицу вскоре решил ее махнуть, но чую поспешил, народ пишет что она гудит и стучит при выроботке. Незнаю почему, но про поршень я не подумал
Заднее колеса?
Ага
Если задние то возможно клинят колодки ручника, тоже необходимо перебрать.
Тоже сегодня перебрал, все в идеальном состоянии и диск и колодки, т.к в том году все поменял.но какой то нагар на внутренней стороне диска был, но я так и не понял
Поршень легко ходить, направляйки?
Направляющие брал оригинальные, развел сам себя. На счёт поршня я вот сомневаюсь, я не знаю как в идеале он должен ходить
Он должен легко вдавливаться, и под ним не должно быть ржавчины.
Lavr312
Поршень легко ходить, направляйки?
При нажатие на педаль тормоза с открытым суппортом, поршень лежит бодро, а вот обратно ели запихал
Лучше всего его вытащить заменить резинки смазать и обратно загнать. После этого обязательно придется прокачивать систему.
Это реально сделать самому, а то народ писал что обратно запрессовать поршень собственно ручной — нереально. И есть ли смысл смазывать поршень(чистить) или лучше новый загнать сразу?
Я лично сам менял(пока понял принцип, я заипался), если есть желание то можно старый привести в порядок при помощи наждачной бумаги, но оно того не стоит… Покупай полностью ремкомплект и перебирай, у меня есть в бж запись по переборки тормозов. А так в инете можно найти видео, если нет желания строчить голову, покупай ремкомплект и в любой сервис, рублей 500 стоит одна сторона.
Честно, я уже так заолбался что после каждого ремонта в автосервисе, что то неподкрученно, либо ценник не от мира всего.мен вот за ступицу 2к сказали . Мастера как считают(не профильные ) что если они просрали 2 часа за откручивание болта, то надо за них заплатить, а то что он должен открыться за 5 мин нужным инструментом они в оборот не берут
С этим согласен полностью. Поэтому стараюсь обслуживать сам. Если есть время и гараж, то можешь обслужить сам.
Lavr312
Лучше всего его вытащить заменить резинки смазать и обратно загнать. После этого обязательно придется прокачивать систему.
Извиняюсь, у меня Т9
Да нечего страшного, я суть то вопроса понимаю.
BendeR-SunStyLeR
Я вот хотел спросить, может подскажите…ситуасьён у меня такой, видимо что то клинит в колесе, присутствует характерный запах колодок или тормозухи, на ощупь колесо горячее если проеду более 20-30км.сегодня разбирал систему, колесо тяжело крутится. Я уже все перелопатил пошел купил ступицу вскоре решил ее махнуть, но чую поспешил, народ пишет что она гудит и стучит при выроботке. Незнаю почему, но про поршень я не подумал
Если передние, то скорей всего клинит поршень, или направляющие. Нужно перебрать ремкомплектом и все смазать.
По логике, если пришел каюк подшипнику в ступице, он же тоже может клинит и греть диски колем
Ни разу такого не встречал, подшипник сначала гудит, как будто самолет идет на взлет
Самое печально еще то, что когда я не смогу снять защиту от ступицы (заднюю часть, ), то я от злости стукнув молотком (промахнувшись) дал трещину пыльники АБС, теперь думаю что делать, АБС работает при этом. Герметиком или чем ещё колдовать, пока не знаю
Вот тут я не подскажу, по хорошему нужно заменить.
Случай но не знаешь кат.№ заднего опорного диска (или щит тормозного механизма), уже час ищу, и не как.
он отдельно не продается, только если колхозить
Хреново, придётся брать б/у
ну да, только бу
Спасибо!
да было бы за что.
Приветствую, болты крепления тормозного шланга и фиксатор шланга пригодились или можно не брать?
Привет. Можно не брать, у меня были они в хорошем состоянии. Только в нейтрализаторе ржавчины замочил
Спасибо. Подскажи ещё по каталогу Elects есть ещё шланги задний 96549722 левый и 96387195 правый. У тебя 96549726 и 96387196 ты их брал на свой хэтч, все подошло? Не пойму для какой версии те шланги? Ну и по медным прокладкам перед тем как ставить отжигал, чтобы мягкие стали и лучше обжалось?
Я шланги покупал фирмы Nk.
Шайбы просто ставил и затягивал болт, они не особо жесткие.
Ну nk хорошо встали, как я понял)?
Ну да, до сих пор стоят, проблем ни каких нет
Спасибо, классный пост запилил.
Пожалуйста
Очень добросовестный пост и полезный)) побольше бы таких)) спасибо за проделанную работу)
Спасибо приятно. Стараемся)
всё нужное в одном месте! спасибо за собранную информацию, в закладки!
Пожалуйста)
О, как во время, как раз трос ручника лопнул, да и задние супорта подзакисли.
Ну и отлично)
Спасибо!как раз нужны ремкомплекты суппортов!скажи а разница по кузовами есть?или подходит на все?
На все кузова)
Lavr312
да задний, лично еще не ставил.
Берешь два комплекта и меняешь верху и внизу направляющие
я читал, что от хендая направляющие ставят на лачетти еще.Hyundai/Kia58162-33000
Уже встречал, никак руки не дойдут добавить в запись
BETTER BRAKE PARTS 17412K и BETTER BRAKE PARTS 17412 в чем разница? с буквой К не бьется почему то!
У меня бьется. Возьми простые QUICK BRAKE 1050025, они дешевле в 3 раза.

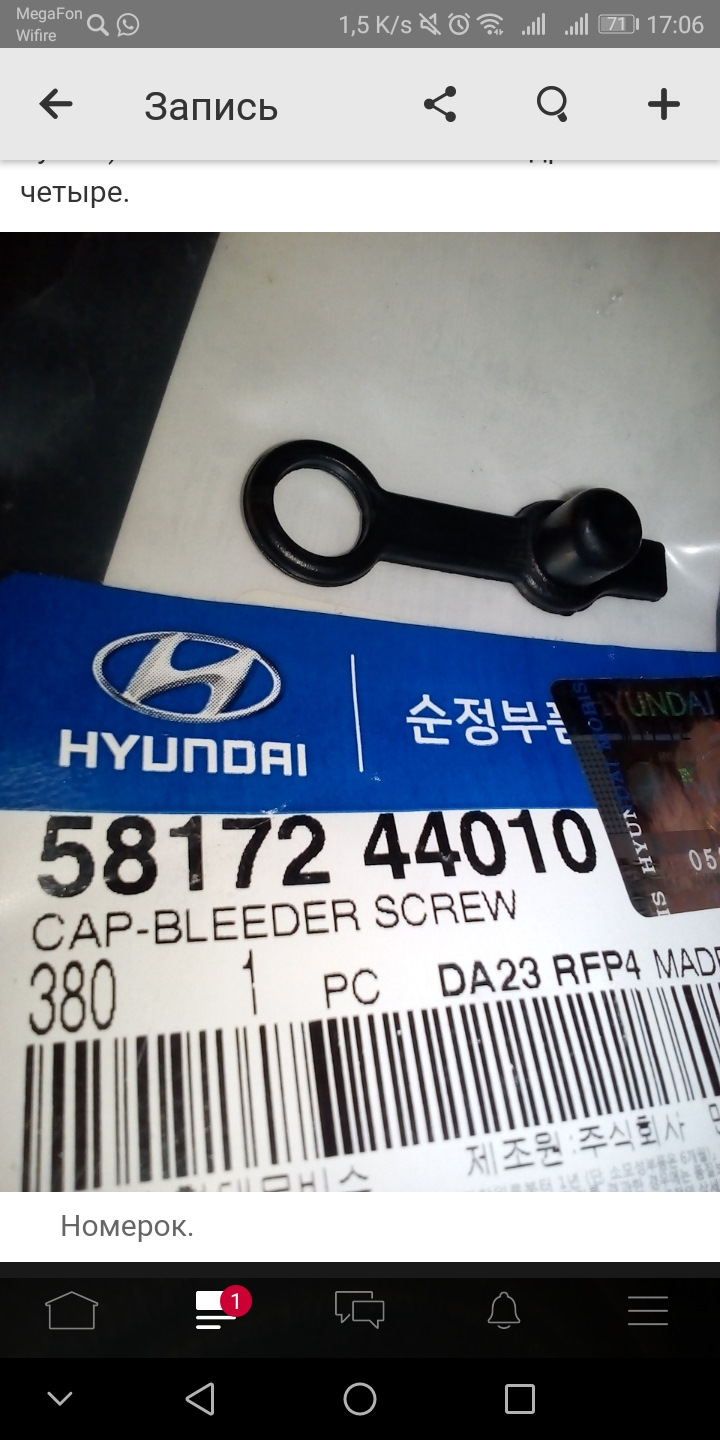

да мне главное что бы барашки были, а то старые вообще печальные)))) или в керосине старые отмочить…
я в преобразователи ржавчины, и норм.
так и сделаю! Спасибо!
да не за что
Реально полезный пост! Спасибо за проделанную работу)))
Спасибо!
Комплект направляющих суппорта передний не комплектуется болтами?
Неа(
судя по фотографиям.
Я себе лично не брал, не могу ничего сказать.
Идеальный пост. Очень полезный!
старался сорать всю инфу)
Vitalik-region86
Я заказал два комплекта я только не могу определиться куда ставить с резинкой направляющию вверх супарта или в низ.
Там направляющие одинаковые снизу и сверху. 2 пальца + 2 резинки-гармошки. Не перепутаешь.
Tpoll
добавил бы их в список ))
все понял, можно добавить.
буду переобуваться, сделаю ревизию тормозов, и если что буду ориентироваться на этот пост ))
я сегодня переобулся, ревезию буду делать на майских если погода позволит
